MPC860PZQ80D4 Chip Features, Pinout, at Ipinaliwanag ang mga Application

Makakakuha ka ng isang malinaw na pagtingin sa kung ano ang iniaalok ng MPC860PZQ80D4 kapag ginalugad mo ang disenyo, mga tampok, at mga gamit nito sa totoong buhay.Pinagsasama ng chip na ito ang mga gawain sa pagproseso at komunikasyon sa isang compact na device, na tumutulong sa iyong pamahalaan ang daloy ng data at kontrol ng system nang sabay.Makikita mo kung paano sinusuportahan ng arkitektura nito ang matatag na operasyon, kung paano umaangkop ang pinout at package sa mga disenyo ng board, at kung saan ito karaniwang ginagamit.Sa pagtatapos, magkakaroon ka ng matatag na pakiramdam kung paano umaangkop ang processor na ito sa naka-embed na kontrol at mga sistema ng komunikasyon.

Catalog

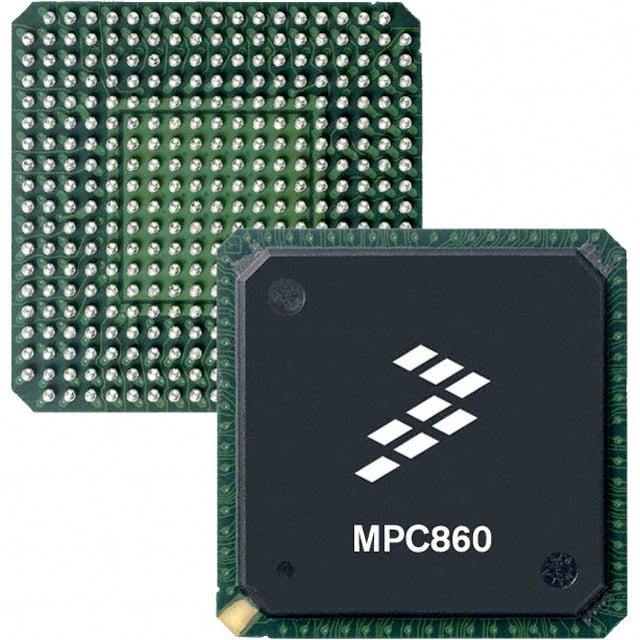

Pangkalahatang-ideya ng MPC860PZQ80D4

Ang MPC860PZQ80D4 ay isang 32 bit na naka-embed na microprocessor na idinisenyo upang pagsamahin ang pangkalahatang pagpoproseso na may pinagsamang kontrol sa komunikasyon sa isang aparato.Nakabatay ito sa arkitektura ng PowerQUICC at sumusuporta sa pagpapatupad ng software kasama ng hardware na tinutulungang paghawak ng mga gawain sa paglilipat ng data.Gumagana ang device sa bilis ng orasan hanggang 80 MHz at isinasama ang pagtuturo at data cache upang suportahan ang matatag na daloy ng programa.Ang mga panloob na mapagkukunan nito ay nagbibigay-daan sa koneksyon sa panlabas na memorya, mga timer, at maramihang mga serial style interface, na binabawasan ang pangangailangan para sa mga karagdagang bahagi.Ang bahaging ito ay karaniwang ginagamit sa naka-embed na kontrol, kagamitan sa networking, at mga sistemang nakatuon sa komunikasyon na nangangailangan ng compact integration at predictable na operasyon.

Naghahanap ng MPC860PZQ80D4?Makipag-ugnayan sa amin upang suriin ang kasalukuyang stock, oras ng pag-lead, at pagpepresyo.

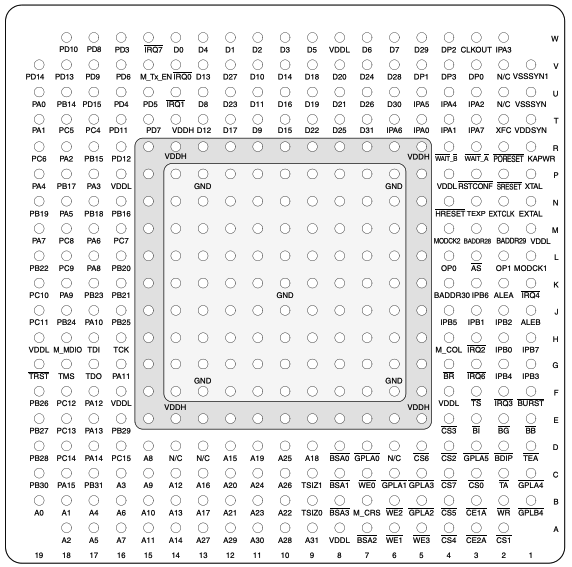

Pinout ng MPC860PZQ80D4

Nakaayos sa isang top view ball grid array layout, ang MPC860PZQ80D4 pinout ay nagmamapa ng mga functional signal sa buong package upang suportahan ang memory, komunikasyon, kontrol, at pamamahagi ng kuryente.Ang mga data at address pin ay pinagsama-sama upang ihanay sa mga external na interface ng memorya, habang ang mga dedikadong communication pin ay sumusuporta sa mga serial at parallel na protocol na pinamamahalaan ng on chip communications processor.Maramihang power at ground balls ang ipinamamahagi sa buong array para mapanatili ang stable na operasyon at integridad ng signal.Ang mga clock, reset, at test pin ay nakaposisyon sa kahabaan ng perimeter para sa system control at debugging access, at ilang bola ang minarkahan bilang walang connect para mapanatili ang routing clearance at package compatibility.

Mga Tampok ng MPC860PZQ80D4

32 Bit MPC8xx Processing Core

Gumagamit ang MPC860PZQ80D4 ng 32 bit MPC8xx processing core na idinisenyo upang pangasiwaan ang control oriented na software at mga gawaing nauugnay sa komunikasyon sa loob ng iisang device.Sinusuportahan ng core ang structured instruction execution at stable timing behavior, ginagawa itong angkop para sa mga system na nangangailangan ng pare-parehong operasyon sa ilalim ng tuluy-tuloy na workload.

Core Operating Frequency hanggang 80 MHz

Sinusuportahan ng device na ito ang mga pangunahing bilis ng orasan na hanggang 80 MHz, na nagbibigay-daan dito na magproseso ng data at pamahalaan ang mga gawain ng system sa isang tuluy-tuloy na bilis.Sinusuportahan ng hanay ng dalas ang balanseng pagganap habang pinapanatili ang predictable na gawi ng kapangyarihan sa mga naka-embed na kapaligiran.

Integrated Communications Processor Module

Ang isang panloob na module ng processor ng komunikasyon ay humahawak sa paggalaw ng data at mga pagpapatakbo sa antas ng protocol nang hiwalay mula sa pangunahing core.Binabawasan ng kaayusan na ito ang pagpoproseso ng load sa sentral na lohika at sinusuportahan ang mas maayos na paghawak ng maraming aktibidad sa komunikasyon.

Sa Chip DRAM Memory Controller

Ang pinagsama-samang DRAM memory controller ay nagbibigay-daan sa direktang koneksyon sa mga external na memory device nang walang karagdagang control circuitry.Pinapasimple ng feature na ito ang layout ng system at sinusuportahan ang maaasahang pag-access ng data para sa pag-iimbak ng program at pagpapatakbo ng runtime.

Idinisenyo para sa Naka-embed at Real Time na Application

Sinusuportahan ng panloob na istraktura ang naka-embed at real time na mga kaso ng paggamit kung saan inaasahan ang kinokontrol na timing ng pagtugon.Nakakatulong ang built in na control logic at timing resources na mapanatili ang pare-parehong gawi ng system sa patuloy na operasyon.

Walang Integrated Graphics Acceleration

Ang MPC860PZQ80D4 ay hindi kasama ang hardware para sa pagpoproseso ng graphics.Nakatuon ang mga mapagkukunan nito sa pag-compute at mga function ng komunikasyon, na ini-align ang device sa mga application ng kontrol at pangangasiwa ng data kaysa sa mga system na pinapaandar ng display.

Mga Teknikal na Detalye ng MPC860PZQ80D4

Katangian ng Produkto	Halaga ng Katangian
Manufacturer	Rochester Electronics
Serye	*
Package	maramihan
Katayuan ng RoHS	Hindi sumusunod sa RoHS
Katayuan ng REACH	Hindi Natukoy ang Vendor

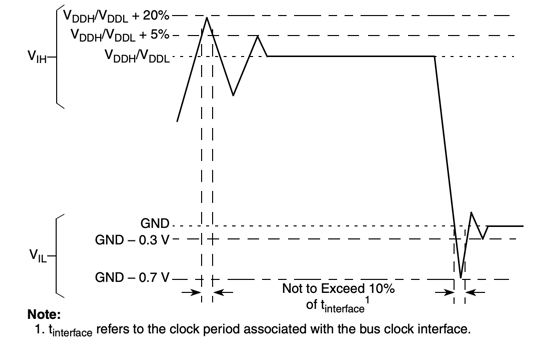

Undershoot at Overshoot Voltage ng MPC860PZQ80D4

Ang pag-uugali ng boltahe sa interface ay tinutukoy ng mga upper at lower threshold na rehiyon na tinutukoy sa mga antas ng supply ng VDDH at VDDL.Ang pinahihintulutang overshoot ay umaabot sa itaas ng nominal na supply sa pamamagitan ng tinukoy na mga porsyento para sa mga limitadong tagal sa loob ng isang panahon ng interface ng bus clock.Ang mga limitasyon sa undershoot ay nalilimitahan kaugnay sa lupa, na may mga negatibong ekskursiyon na limitado sa tinukoy na mga antas ng boltahe at mga window ng oras na hindi lalampas sa isang bahagi ng panahon ng interface.Ang mga rehiyon ng VIH at VIL ay nagmamarka ng mga valid na input logic threshold, habang ang mga dashed timing indicator ay nag-uugnay ng mga transient boltahe na kaganapan sa kaukulang clock cycle.

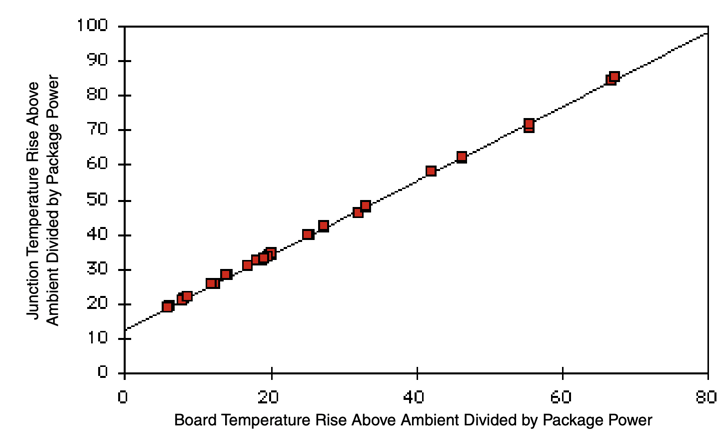

Thermal Behavior vs Board Temperature ng MPC860PZQ80D4

Ang ugnayan sa pagitan ng pagtaas ng temperatura ng board at pagtaas ng temperatura ng junction na na-normalize ng power ng package ay ipinakita gamit ang isang linear na trend.Ang horizontal axis ay kumakatawan sa pagtaas ng temperatura ng board sa itaas ng ambient na hinati sa power ng package, habang ang vertical axis ay kumakatawan sa pagtaas ng temperatura ng junction sa itaas ng ambient na hinati sa power ng package.Ang mga punto ng data ay malapit na nakahanay sa nilagyan ng linya, na nagpapahiwatig ng isang proporsyonal na thermal na relasyon.Sinusuportahan ng ugnayang ito ang pagtatantya ng temperatura ng junction mula sa pagtaas ng temperatura ng board sa ilalim ng tinukoy na mga kondisyon ng pagkawala ng kuryente.

Mga aplikasyon ng MPC860PZQ80D4

Industrial Automation at Control System

Ang MPC860PZQ80D4 ay ginagamit sa mga industrial automation platform na pinagsasama ang kontrol ng proseso sa komunikasyon ng data.Maaari nitong pamahalaan ang control logic, mga gawain sa timing, at koordinasyon ng interface sa loob ng iisang processing unit.Ginagawa nitong angkop para sa mga programmable controller, monitoring station, at distributed control modules na patuloy na gumagana sa mga structured na kapaligiran.

Telecommunications Control at Interface Equipment

Sa mga sistema ng telekomunikasyon, sinusuportahan ng MPC860PZQ80D4 ang mga function ng kontrol at pagbibigay ng senyas na namamahala sa daloy ng data sa pagitan ng mga elemento ng network.Inilapat ito sa mga kagamitan sa pag-access, mga switching control board, at mga module ng interface ng komunikasyon kung saan kinakailangan ang matatag na koordinasyon sa pagitan ng pagproseso at paghawak ng data.

Mga Naka-embed na Networking Device

Inilapat ang device sa naka-embed na networking hardware na nagsasagawa ng pagruruta, pamamahala, o mga function ng kontrol sa interface.Maaari nitong i-coordinate ang paggalaw ng data sa maraming landas ng komunikasyon habang tumatakbo ang software ng system, na nababagay sa mga compact na router, gateway, at network management unit.

Naka-embed na Control System

Ang MPC860PZQ80D4 ay karaniwang ginagamit sa mga naka-embed na control system na umaasa sa predictable software execution at steady na komunikasyon.Kasama sa mga system na ito ang mga machinery controllers, measurement platform, at integrated control units kung saan nangyayari ang pagpoproseso at pagpapalitan ng data nang magkatulad.

Mga Application sa Pagkontrol sa Transportasyon at Infrastructure

Sa mga sistemang nauugnay sa transportasyon at imprastraktura, sinusuportahan ng MPC860PZQ80D4 ang mga gawaing kontrol at pagsubaybay na nangangailangan ng pangmatagalang katatagan.Kasama sa mga karaniwang gamit ang kagamitan sa pamamahala ng trapiko, mga controller ng subsystem ng sasakyan, at mga fixed control unit na nag-coordinate ng mga signal, sensor, at mga link ng komunikasyon.

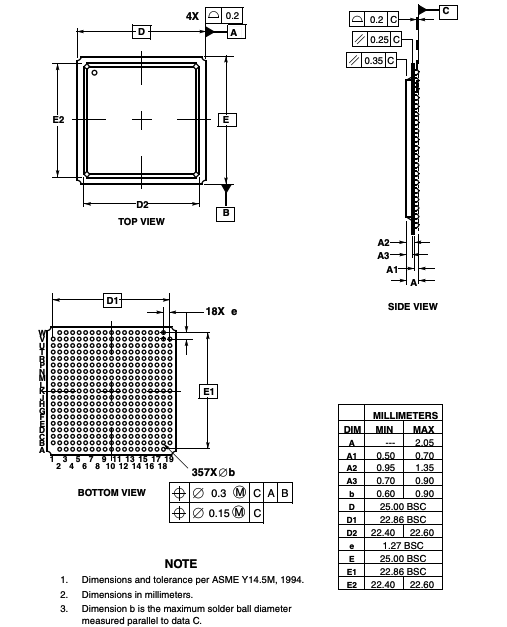

Outline na Mga Dimensyon ng MPC860PZQ80D4

Tinukoy gamit ang top view, side view, at bottom view drawings, binabalangkas ng package ang pisikal na laki at mounting profile ng PBGA form factor na ginagamit ng MPC860PZQ80D4.Tinukoy ang mga sukat sa millimeters na may label na mga parameter na sumasaklaw sa kabuuang lapad at haba ng katawan, span ng ball array, at taas ng package.Ang view sa ibaba ay nagdedetalye ng 357 ball layout na nakaayos sa isang pare-parehong grid na may pare-parehong pitch, na sumusuporta sa tumpak na pagkakahanay ng board at paglalagay ng solder.Ang mga sukat sa side view ay naglalarawan ng standoff na taas at kapal ng katawan, habang ang mga tala ng tolerance ay tumutukoy sa mga karaniwang kasanayan sa pagdimensyon ng mekanikal upang matiyak ang pagiging tugma sa mga kinakailangan sa pagpupulong ng naka-print na circuit board.

Mga Kalamangan at Kahinaan ng MPC860PZQ80D4

Mga kalamangan

• Mature na disenyo ng processor ng MPC8xx na may matatag na gawi sa pagpapatakbo

• Binabawasan ng pinagsamang processor ng komunikasyon ang pangangailangan para sa mga karagdagang bahagi

• Sinusuportahan ang isang hanay ng mga function ng komunikasyon sa loob ng isang aparato

• Ang pagpapatakbo ng mababang kapangyarihan ay angkop para sa matagal na tumatakbong mga naka-embed na system

• Pinapasimple ng mataas na antas ng integration ang layout ng board at pagpaplano ng system

Mga disadvantages

• Limitado ang kakayahan sa pagproseso kumpara sa mga mas bagong disenyo ng microprocessor

• Hindi sumusunod sa mga kinakailangan sa kapaligiran ng RoHS

• Kulang sa built in na suporta para sa pagpoproseso ng graphics o multimedia

• Limitado ang mga mapagkukunan ng panloob na memorya ayon sa kasalukuyang mga pamantayan

• Hindi malinaw na tinukoy ang katayuan ng pagsunod sa REACH

MPC860PZQ80D4 Mga Alternatibo

Numero ng Bahagi	Manufacturer	Mga Pangunahing Tampok	Gamitin ang Case/Notes
MPC860PZQ50D4	Rochester Electronics, LLC	PowerQUICC microprocessor na nagsasama ng CPU core, memory controller, at mga peripheral ng komunikasyon para sa naka-embed na pagproseso.	Ginagamit sa mga legacy na kagamitan sa networking, mga pang-industriyang controller, at mga naka-embed na system na nangangailangan ng pinagsamang suporta sa komunikasyon.
MPC860SRCVR66D4	Rochester Electronics, LLC	Variant ng MPC860-family processor na may pinagsamang mga controller ng komunikasyon at on-chip peripheral para sa mga naka-embed na application.	Angkop para sa telecommunications hardware, routers, at control system batay sa MPC860 architecture.
MPC860PZQ80D4	Freescale Semiconductor	Orihinal na PowerQUICC processor na pinagsasama-sama ang CPU, memory management, at mga module ng komunikasyon sa isang device.	Inilapat sa imprastraktura ng networking, automation ng industriya, at mga legacy na naka-embed na disenyo gamit ang mga processor ng Freescale MPC86xx.

Tungkol sa NXP Semiconductors

Ang NXP Semiconductor ay isang pandaigdigang kumpanya ng semiconductor na nakatuon sa naka-embed na pagproseso, pagkakakonekta, at mga secure na solusyon sa system.Bumubuo ang kumpanya ng malawak na hanay ng mga microcontroller, processor, at system level na device na ginagamit sa mga application na pang-industriya, automotive, networking, at imprastraktura.Ang portfolio ng produkto nito ay nagbibigay-diin sa pangmatagalang katatagan ng platform, malawak na pagsasama ng system, at suporta para sa mga kumplikadong naka-embed na function.Bumubuo ang NXP sa mga dekada ng karanasan sa mga teknolohiyang naka-embed at komunikasyon, na may mga pamilya ng produkto na idinisenyo upang suportahan ang kontrol, pangangasiwa ng data, at secure na operasyon sa iba't ibang uri ng electronic system.

Konklusyon

Makikita mo na ang MPC860PZQ80D4 ay binuo upang balansehin ang mga gawain sa pagproseso at komunikasyon sa isang device.Nakakatulong ang mga pinagsamang feature nito na bawasan ang mga karagdagang bahagi at panatilihing simple ang mga layout ng system.Gumagana nang maayos ang processor sa mga kapaligiran kung saan mahalaga ang matatag na timing at pangmatagalang operasyon.Bagama't maaaring hindi ito tumugma sa mga bagong chip sa raw na pagganap, umaangkop pa rin ito sa maraming kontrol at pangangailangan sa networking.Ang packaging, pinout, at thermal behavior nito ay nagpapadali sa pagpaplano.Sa pangkalahatan, nananatili itong maaasahang opsyon para sa mga naka-embed na system na nakatuon sa komunikasyon.
