MPC8260AZUPIBB POWERQUICC II Naka -embed na processor: Mga Tampok, Pinout, Aplikasyon at Alternatibo

Ipinapaliwanag ng gabay na ito ang lahat tungkol sa MPC8260AZUPIBB, isang malakas na chip na ginamit sa maraming mga naka -embed na system.Malalaman mo ang tungkol sa mga tampok nito tulad ng mabilis na memorya, built-in na suporta sa komunikasyon, mababang paggamit ng kuryente, at malawak na saklaw ng temperatura.Ipinapakita rin ng artikulo kung saan ginamit ito, naglilista ng iba pang mga katulad na chips na maaari mong gamitin, ang tagagawa ng chip na ito, at kung bakit ito ay isang matalinong pagpipilian para sa mga pangmatagalang proyekto.

Catalog

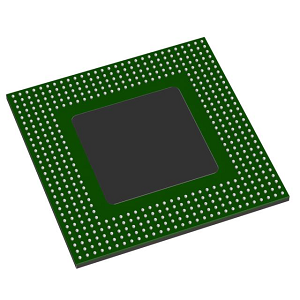

MPC8260AZUPIBB Pangkalahatang -ideya

Ang MPC8260AZUPIBB ay isang mataas na pagganap na naka-embed na processor ng komunikasyon.Ito ay kabilang sa pamilyang PowerQuicCI II, na itinayo sa paligid ng isang 32-bit na arkitektura ng RISC gamit ang core ng PowerPC G2, batay sa disenyo ng 603E.Ang pagpapatakbo sa 300 MHz, nagtatampok ito ng isang dual-isyu superscalar engine, integrated memory controller na may suporta sa ECC, at dedikadong module ng processor ng komunikasyon (CPM) upang hawakan ang pagproseso ng protocol nang nakapag-iisa ng pangunahing CPU.Sa loob ng pamilya ng Powerquicc II, ang MPC8260 ay nakatayo bilang isang maraming nalalaman na solusyon, na tinatapik ang mga pangangailangan ng matatag na naka-embed na computing na may mga gawain sa komunikasyon na may mataas na throughput.Kasama sa iba pang mga miyembro ng pamilya ang MPC8250, MPC8255, MPC8265, at MPC8266 na idinisenyo para sa scalability at pangmatagalang paglawak, na malawakang ginagamit sa mga router, base station, at mga sistemang pang-industriya.

Kung naghahanap ka ng isang maaasahang at nasusukat na naka -embed na solusyon, ngayon ang perpektong oras upang mailagay ang iyong bulk order para sa MPC8260AZUPIBB.

Mga tampok ng MPC8260AZUPIBB

PowerPC G2 Core (603E-based): Ang processor ay nagsasama ng isang 32-bit RISC architecture core batay sa disenyo ng PowerPC 603E.Nag -aalok ito ng mahusay na pagpapatupad ng pagtuturo at mababang pagkonsumo ng kuryente habang sinusuportahan ang mga kumplikadong naka -embed na aplikasyon.

300 bilis ng orasan ng MHz: Nagpapatakbo ito sa isang dalas ng 300 MHz, na naghahatid ng high-speed processing na angkop para sa hinihingi na mga aplikasyon tulad ng data ruta at paglilipat ng telecom.

Dual-isyu superscalar engine: Ang tampok na ito ay nagbibigay -daan sa processor na magsagawa ng dalawang mga tagubilin sa bawat cycle ng orasan, pagpapabuti ng pangkalahatang throughput at kahanay na pagganap ng pagproseso sa mga naka -embed na system.

16 KB Pagtuturo at 16 KB Data L1 Cache: Ang parehong mga cache ng pagtuturo at data ay apat na paraan na itinatakda na nauugnay, tinitiyak ang mas mabilis na pag-access sa madalas na ginagamit na data at pag-minimize ng latency ng memorya.

Floating-Point Unit (FPU): Sinusuportahan ng onboard FPU ang mga lumulutang-point na operasyon ng aritmetika, na mabuti para sa pagproseso ng signal at iba pang mga gawain na mabibigat na computation sa mga sistema ng komunikasyon.

Memory Management Unit (MMU): Ang MMU ay nagbibigay ng address ng pagsasalin at proteksyon ng memorya, pagsuporta sa mga operating system na may virtual memory at pagpapahusay ng pagiging maaasahan ng system.

Communications Processor Module (CPM): Ang isang dedikadong subprocessor na nakabase sa RISC ay nag-offload ng mga gawain sa komunikasyon (Ethernet, HDLC, ATM), binabawasan ang pasanin sa pangunahing core at pagpapabuti ng pagtugon ng system.

Pinagsamang Memory Controller na may suporta sa ECC: Sinusuportahan ang DRAM at SDRAM na may pag-andar ng error sa pagwawasto ng error, na nagbibigay ng matatag na integridad ng memorya para sa mga operasyon na kritikal sa misyon.

I/O boltahe ng 3.3V: Ang karaniwang pagiging tugma ng boltahe ng I/O ay ginagawang mas madali ang pagsasama sa iba pang mga aparato ng lohika at peripheral sa mga naka -embed na disenyo ng hardware.

Maramihang mga interface: Ang isang mayamang hanay ng mga interface ng komunikasyon ay nagbibigay -daan sa walang putol na koneksyon na may mga panlabas na aparato, na ginagawang angkop para sa magkakaibang naka -embed na mga kapaligiran sa networking.

Saklaw ng temperatura ng operating: Dinisenyo para sa mga pang -industriya at telecom na kapaligiran, tinitiyak nito ang matatag na operasyon sa isang malawak na saklaw ng temperatura.

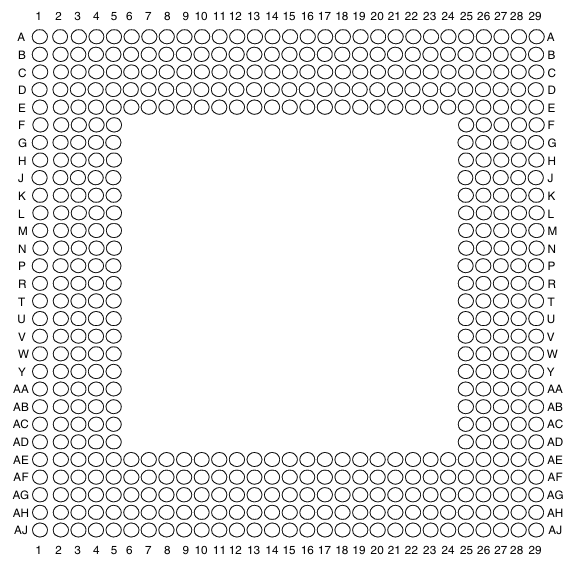

MPC8260AZUPIBB pinout diagram

Ang diagram ng pinout na ipinakita para sa MPC8260AZUPIBB ay kumakatawan sa isang plastic ball grid array (PBGA) layout, na karaniwang ginagamit para sa mga high-density na integrated circuit tulad ng processor na ito ng PowerQuicCC.Ang diagram na ito ay sumusunod sa isang layout ng matrix kung saan ang mga hilera ay may label na alpabeto (A hanggang AJ) at ang mga haligi ay binibilang (1 hanggang 29).Ang bawat bilog sa grid ay nagmamarka ng isang posisyon ng bola o lokasyon ng pin sa underside ng package ng chip.Ang layout na ito ay tumutulong sa paghahanap ng mga tukoy na signal o mga koneksyon sa kuryente na may kaugnayan sa grid.Halimbawa, ang isang sanggunian tulad ng D12 o R23 puntos sa eksaktong pin na ginamit para sa mga pag -andar tulad ng power supply, I/O, o mga interface ng komunikasyon.Ang walang laman na puwang sa gitna ay nagpapahiwatig ng isang lugar na walang-bola, na madalas na ginagamit para sa thermal relief o mechanical stabil.

Mga pagtutukoy ng MPC8260AZUPIBB

I -type	Parameter
Tagagawa	NXP Semiconductors/Freescale Semiconductor
Serye	MPC82XX
Packaging	Tray
Bahagi ng Bahagi	Lipas na
Pangunahing processor	PowerPC G2
Bilang ng mga cores/lapad ng bus	1 core, 32-bit
Bilis	300MHz
Co-Processors/DSP	Komunikasyon;RISC CPM
Ram Controller	DRAM, SDRAM
Graphics Acceleration	Hindi
Ethernet	10/100Mbps (3)
Boltahe - I/O.	3.3v
Temperatura ng pagpapatakbo	0 ° C ~ 105 ° C (TA)
Uri ng pag -mount	Surface Mount
Package / Kaso	480-lbga nakalantad na pad
Package ng aparato ng supplier	480-TBGA (37.5x37.5)
Karagdagang mga interface	I2C, SCC, SMC, SPI, UART, Usart
Base Number Product	MPC82

MPC8260AZUPIBB Application

Mga istasyon ng base ng telecommunication

Ang MPC8260AZUPIBB ay malawakang ginagamit sa imprastraktura ng telecom, lalo na sa mga istasyon ng base kung saan kinakailangan ang paghawak ng data ng high-throughput at pamamahala ng protocol.Ang pinagsamang module ng komunikasyon ay sumusuporta sa maraming mga serial interface at protocol, na ginagawang perpekto para sa pagproseso ng wireless backhaul at channel card.

Mga router ng network at switch

Salamat sa suporta nito para sa maramihang mga channel ng Ethernet at mabilis na pagproseso ng core, ang processor ay nagsisilbing gulugod ng mga router at switch ng service provider.Mahusay itong humahawak sa packet ruta, paghuhubog ng trapiko, at pag -filter ng data nang hindi nangangailangan ng mga panlabas na processors ng komunikasyon.

Mga Sistema ng Kontrol sa Pang -industriya

Sa mga kapaligiran sa pagmamanupaktura at automation, sinusuportahan ng MPC8260AZUPIBB ang kontrol ng deterministik at mabilis na pagkuha ng data.Ang matatag na CPU, malawak na saklaw ng temperatura ng operating, at maaasahang paghawak ng memorya sa ECC ay ginagawang angkop para sa matagal na pagpapatakbo ng pang-industriya.

I -access ang mga gateway at boses sa kagamitan sa IP (VOIP)

Ang processor na ito ay ginagamit sa mga aparato ng pag -access tulad ng mga DSLAM at Integrated Access Device (IADs) kung saan nagtitipon ang mga serbisyo ng boses at data.Ang module ng Onboard Communications Processor ay humahawak ng trapiko na may mababang latency para sa komunikasyon sa boses.

ATM at Frame Relay Equipment

Ang integrated RISC engine sa MPC8260AZUPIBB ay may kakayahang mag -offload ng ATM at pagproseso ng relay ng frame, na malawakang ginagamit sa mga network ng telecom ng legacy.Tinitiyak nito ang mabilis at maaasahang komunikasyon sa pagitan ng mga endpoints ng data.

Mga sistema ng komunikasyon ng militar at aerospace

Dahil sa pagiging maaasahan nito, ang naka -embed na suporta sa protocol, at masungit na packaging, ang MPC8260AZUPIBB ay inilalapat sa mga sistema ng komunikasyon ng militar, na sumusuporta sa ligtas na mga link sa boses at data sa mga malupit na kapaligiran.

Kagamitan sa Broadband Infrastructure

Ang processor ay nagbibigay ng mga sistema ng broadband tulad ng mga sistema ng pagtatapos ng cable modem (CMT) at mga yunit ng hibla-to-the-home (FTTH), pamamahala ng mga daloy ng data, pagpapatunay, at paghahatid ng serbisyo sa mataas na bilis.

Mga naka -embed na kagamitan sa networking

Ito ay angkop para magamit sa mga firewall, VPN concentrator, at iba pang mga kagamitan sa seguridad sa network, kung saan kinakailangan ang pag -encrypt at data throughput para sa ligtas na komunikasyon.

Ang mga katulad na bahagi ng MPC8260AZUPIBB

At MPC8265ACZUMHBC (NXP USA Inc)

Ang MPC8265ACZUMHBC ay isang malakas na alternatibo mula sa parehong pamilya ng PowerQuicC II, na nag -aalok ng pinalawig na mga tampok ng komunikasyon at suporta sa PCI.Nagpapatakbo ito sa 266 MHz at nakalagay sa parehong 480-pin TBGA package, ginagawa itong pin-tugma sa MPC8260AZUPIBB.Sinusuportahan din ng modelong ito ang isang mas malawak na saklaw ng temperatura ng operating (-40 ° C hanggang 105 ° C), na kapaki-pakinabang para sa mga pang-industriya o malupit na paglawak ng kapaligiran.Sa mga pinahusay na interface ng komunikasyon tulad ng Utopia II at 256 HDLC channel, ito ay isang mahusay na pagpipilian para sa mga aplikasyon ng networking na nangangailangan ng higit na kakayahang umangkop at bandwidth.

At MPC8260AVVPIBB (Freescale Semiconductor)

Ang MPC8260AVVPIBB ay isang direktang variant ng serye ng MPC8260 na may halos magkaparehong core at tampok na set sa bersyon ng AzUpibb.Tumatakbo ito sa parehong 300 bilis ng orasan ng MHz at gumagamit ng parehong 480-TBGA package, pinapanatili ang pagiging tugma sa mga board at software.Ginagawa nitong isang mainam na kapalit sa mga system na gumagamit na ng arkitektura ng MPC8260 ngunit nangangailangan ng kakayahang umangkop sa sourcing.Ito ay angkop na nais ang parehong pagganap at bakas ng paa na walang karagdagang mga pagsasaayos ng hardware.

At MPC8260AZUPJDB (Freescale Semiconductor)

Ang MPC8260AZUPJDB ay functionally katumbas ng MPC8260AZUPIBB ngunit maaaring dumating na may kaunting pagkakaiba sa packaging, rebisyon ng silikon, o channel ng sourcing.Pinapanatili nito ang bilis ng orasan ng 300 MHz at buong tampok na tampok ng komunikasyon, kabilang ang CPM at maraming suporta sa protocol.Ang malapit na tugma nito sa mga pagtutukoy at arkitektura ay ginagawang isang maginhawang kapalit kapag namamahala ng pagkakaiba-iba ng supply chain o pagpapanatili ng mga diskarte sa sourcing ng multi-vendor.

MPC8260AZUPIBB Bentahe

Balanseng pagproseso para sa mga sistema ng komunikasyon

Pinagsasama ng MPC8260AZUPIBB ang isang pangkalahatang-layunin na CPU na may isang nakalaang module ng processor ng komunikasyon (CPM), na nagpapahintulot sa isa na pamahalaan ang mga operasyon ng kontrol habang ang iba pang mga paglilipat ng data at mga gawain ng protocol.Ang dual-logic setup na ito ay tumutulong sa pagbuo ng mga system na maaaring pamahalaan ang maraming mga stream ng komunikasyon sa kahanay, pagpapabuti ng tugon at pagbabawas ng mga pagkaantala sa mga application na mabibigat ng data.

Maraming nalalaman protocol at suporta sa interface

Sa built-in na suporta para sa iba't ibang mga networking at pang-industriya na protocol tulad ng Fast Ethernet, HDLC, ATM, at higit pa, pinapayagan ka ng processor na ito na gumamit ng isang chip sa iba't ibang mga aplikasyon.Maraming mga benepisyo mula sa nabawasan na pagiging kumplikado ng pag -unlad at mas mahusay na pamantayan sa produkto sa buong mga proyekto na nangangailangan ng maraming mga uri ng interface.

Pangmatagalang pagkakaroon at pag-aampon sa industriya

Ang MPC8260AZUPIBB ay nagmula sa isang mahusay na itinatag na pamilya ng PowerQuicC II, na malawakang ginagamit sa telecommunication at networking.Tinitiyak nito ang patuloy na supply, maaasahang dokumentasyon, at isang malaking base ng kaalaman, na nagpapababa sa panganib ng pagkabulok at pinapasimple ang pagpapatunay ng disenyo, suporta, at pag -debug.

Mahusay na paggamit ng kuryente sa mga naka -embed na disenyo

Ang processor ay inhinyero para sa mababang pagkonsumo ng kuryente habang naghahatid pa rin ng mataas na data throughput.Ito ay kapaki -pakinabang sa mga naka -embed na system kung saan ang pag -iwas ng init at pagkonsumo ng enerhiya ay mga hadlang sa disenyo, upang mapanatili ang pagiging maaasahan ng system nang walang karagdagang paglamig o mga badyet ng mataas na kuryente.

Nasusukat at nababaluktot para sa iba't ibang mga aplikasyon

Maaari mong i-deploy ang MPC8260AZUPIBB sa isang malawak na hanay ng mga disenyo ng system, mula sa mga low-to-mid-level na mga router hanggang sa mga pang-industriya na automation controller.Ang scalability nito ay nagbibigay -daan upang magamit muli ang parehong arkitektura para sa iba't ibang mga tier ng produkto, pag -save ng oras ng pag -unlad at gastos habang pinapanatili ang pagkakapare -pareho sa software at suporta.

MPC8260AZUPIBB DIMENSIONS

Mga Dimensyon ng Package

Simbolo	Paglalarawan	Min	Max
A	Pangkalahatang taas ng pakete	1.45	1.65
A1	Standoff (mula sa PCB hanggang package)	0.6	0.7
A2	Kapal ng katawan ng pakete	0.85	0.95
A3	Kapal ng substrate	0.25	-
b	Diameter ng bola	0.65	0.85
D	Haba ng pakete	37.5	BSc
D1	Die size (sanggunian)	35.56	Ref
E	Lapad ng pakete	37.5	BSc
E1	Die size (sanggunian)	35.56	Ref
e	Ball Pitch	1.27	BSc

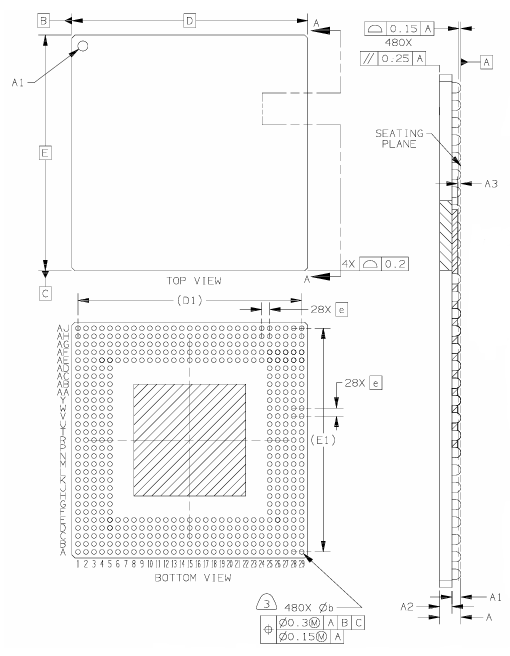

Package Outline

MPC8260AZUPIBB Tagagawa

Ang MPC8260AZUPIBB ay ginawa ng NXP Semiconductors, isang pandaigdigang pinuno sa naka -embed na pagproseso at ligtas na mga solusyon sa koneksyon.Orihinal na binuo ng Freescale semiconductor, na kung saan mismo ay isang pag-ikot mula sa semiconductor division ng Motorola, ang produkto ay naging bahagi ng portfolio ng NXP kasunod ng pagkuha ng freescale noong 2015. Ang NXP ay patuloy na sumusuporta sa MPC8260AZUPIBB bilang bahagi ng PowerQuicC II na pamilya, pagpapanatili ng mga pamantayan sa paggawa ng mataas na kalidad at pangmatagalang pagkakaroon ng pang-industriya, networking, at mga telecom na aplikasyon.

Konklusyon

Ang MPC8260AZUPIBB ay isang malakas at nababaluktot na processor na ginawa para sa mga system na nangangailangan ng mabilis at maaasahang komunikasyon.Maaari itong hawakan ang maraming mga gawain nang sabay, salamat sa matalinong disenyo at labis na yunit ng komunikasyon.Ang chip na ito ay mahusay para magamit sa mga telepono, internet, pang -industriya machine, at marami pa.Sinusuportahan nito ang maraming uri ng mga koneksyon at nakakatipid ng kapangyarihan, ginagawa itong mabuti para sa pangmatagalang paggamit.Dahil sinusuportahan ito ng isang mapagkakatiwalaang kumpanya, maaari kang umasa dito para sa kalidad, suporta, at madaling gamitin sa iba't ibang uri ng kagamitan.
