Pangkalahatang -ideya ng MCP1700 Mababang Dropout Voltage Regulator

Ang MCP1700 ay isang mababang pag-dropout (LDO) na regulator ng boltahe na tumutulong sa iyo na mahusay na pamahalaan ang kapangyarihan sa iyong mga aparato na may mababang kapangyarihan.Naghahatid ito ng hanggang sa 250 mA ng kasalukuyang habang gumagamit ng napakaliit na enerhiya, ginagawa itong mainam para sa mga application na pinapagana ng baterya.Sa artikulong ito, tuklasin namin ang mga tampok ng MCP1700, kung paano ito gumagana, at kung saan karaniwang ginagamit ito, upang makita mo kung paano ito umaangkop sa iyong mga proyekto.

Catalog

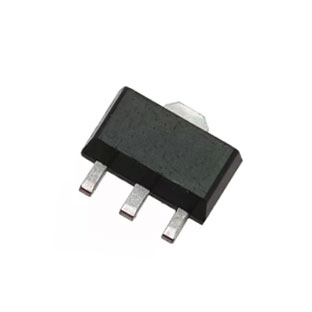

Pangkalahatang -ideya ng MCP1700

Ang MCP1700 ay isang pamilya ng CMOS Low Dropout (LDO) na mga regulator ng boltahe na idinisenyo upang maihatid hanggang sa 250 mA ng kasalukuyang habang kumokonsumo lamang ng 1.6 µA ng quiescent kasalukuyang.Ito ay angkop para sa mga aplikasyon ng mababang-kapangyarihan dahil sa mahusay na regulasyon ng kuryente.

Ang MCP1700 ay nagpapatakbo na may isang mababang pag-input-to-output na pagkakaiba-iba ng boltahe, na nag-aalok ng 250 mA na may lamang 178 mV ng pag-dropout (VOUT = 2.8V).Tinitiyak din nito ang tumpak na regulasyon ng boltahe, na may isang tipikal na pagpapaubaya ng ± 0.4% sa 25 ° C at isang maximum na ± 3% sa mga temperatura mula -40 ° C hanggang +125 ° C.Saklaw ang mga output boltahe mula sa 1.2V hanggang 5.0V.

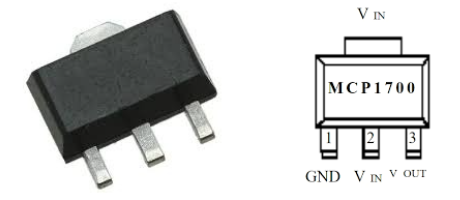

Ang pagsasaayos ng MCP1700 PIN

MCP1700 CAD Models: simbolo, bakas ng paa, at 3D

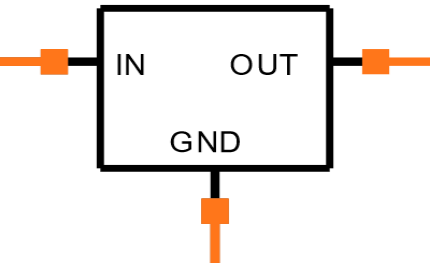

Simbolo ng MCP1700

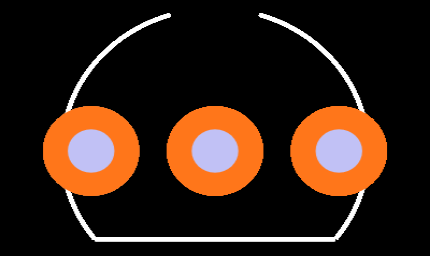

MCP1700 Footprint

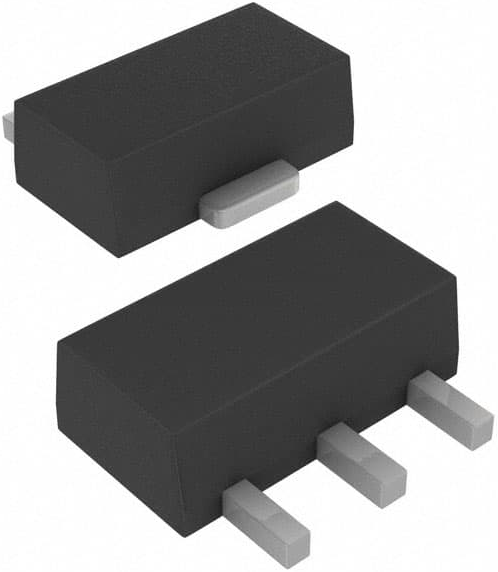

Modelong MCP1700 3D

MCP1700 Mga pagtutukoy ng regulator ng boltahe

I -type	Parameter
Oras ng tingga ng pabrika	10 linggo
Bundok	Surface Mount
Uri ng pag -mount	Surface Mount
Package / Kaso	TO-236-3, SC-59, SOT-23-3
Bilang ng mga pin	3
Temperatura ng pagpapatakbo	-40 ° C ~ 125 ° C.
Packaging	Tape & Reel (TR)
Nai -publish	2003
Code ng JESD-609	E3
PBFree code	Oo
Bahagi ng Bahagi	Aktibo
Antas ng Sensitivity ng kahalumigmigan (MSL)	1 (walang limitasyong)
Bilang ng mga pagtatapos	3
Code ng ECCN	EAR99
Pagtatapos ng terminal	Matte Tin (SN)
Paraan ng pag -iimpake	Tr
Max Power Dissipation	369.6MW
Posisyon ng terminal	Dual
Form ng terminal	Gull Wing
Temperatura ng rurok ng rurok (Celsius)	260
Bilang ng mga pag -andar	1
Terminal pitch	0.95mm
Oras @ Peak Reflow Temperatura (Max)	40 s
BASE PART NUMBER	MCP1700
Bilangin ng pin	3
Bilang ng mga output	1
Boltahe - Input (MAX)	6v
Boltahe ng output	2.5v
Uri ng output	Naayos
Max output kasalukuyang	250mA
Nominal na supply ng kasalukuyang	4μA
Pagsasaayos ng output	Positibo
Quiescent kasalukuyang	4μA
Kawastuhan	2%
Output boltahe 1	2.5v
Bilang ng mga regulator	1
Min input boltahe	2.3v
Mga tampok ng proteksyon	Sa kasalukuyan, sa ibabaw ng temperatura, maikling circuit
Boltahe dropout (max)	0.35V @ 250mA
PSRR	44dB (100Hz)
Dropout boltahe	178mv
Dropout Voltage 1 - nom	0.178V
Min output boltahe	2.5v
Tolerance ng Boltahe - Max	3%
Nominal output boltahe	2.5v
Input bias kasalukuyang	1.6μa
Ang kawastuhan ng boltahe ng output	2%
Taas	950μm
Haba	2.9mm
Lapad	1.3mm
Abutin ang SVHC	Walang SVHC
Radiation Hardening	Hindi
Katayuan ng ROHS	Sumunod ang ROHS3
Libre ang Lead	Libre ang Lead

Ang mga alternatibong bahagi ng MCP1700 na may katulad na mga pagtutukoy

Bahagi ng bahagi	MCP1700T-2502E/TT	MCP1702T-1802E/CB	MCP1703T-3002E/CB	MCP1703T-2502E/CB
Tagagawa	Teknolohiya ng Microchip	Teknolohiya ng Microchip	Teknolohiya ng Microchip	Teknolohiya ng Microchip
Package / Kaso	TO-236-3, SC-59, SOT-23-3	TO-236-3, SC-59, SOT-23-3	TO-236-3, SC-59, SOT-23-3	TO-236-3, SC-59, SOT-23-3
Bilang ng mga pin	3	3	3	3
Bilang ng mga output	1	1	1	1
Max output kasalukuyang	250 Ma	250 Ma	250 Ma	250 Ma
Min input boltahe	2.3 v	2.7 v	2.7 v	2.7 v
Boltahe - Input (MAX)	6v	16v	13.2V	-
Min output boltahe	2.5 v	2.5 v	1.8 v	3 v
Nominal output boltahe	2.5 v	2.5 v	1.8 v	3 v
Boltahe ng output	2.5 v	2.5 v	1.8 v	3 v
Kawastuhan	2%	2%	2%	2%

Mga pangunahing tampok ng MCP1700 Mababang dropout regulator

Nag-aalok ang MCP1700 ng iba't ibang mga tampok na ginagawang perpekto para sa mga application na may mababang lakas at baterya.Ang bawat tampok ay inilarawan nang detalyado sa ibaba:

Kwalipikado ang AEC-Q100 at suporta sa PPAP

Natugunan ng MCP1700 ang pamantayan ng AEC-Q100, na tinitiyak ang maaasahang pagganap sa mga kapaligiran ng automotiko.Sinusuportahan din nito ang PPAP (proseso ng pag -apruba ng bahagi ng produksiyon), na tumutulong sa pagtugon sa mga tiyak na pamantayan sa paggawa at kalidad.Tinitiyak ng mga sertipikasyong ito na ang MCP1700 ay maaaring mapagkakatiwalaan sa automotiko at iba pang mga hinihingi na kapaligiran.

Lubhang mababang quiescent kasalukuyang: 1.6 µA tipikal

Sa pamamagitan ng isang quiescent kasalukuyang ng 1.6 µA (tipikal), ang MCP1700 ay mainam para sa mga application na pinapagana ng baterya.Ang mababang lakas ng draw na ito ay nangangahulugang ang aparato ay kumonsumo ng napakaliit na enerhiya kapag nasa mga idle o low-load na estado, na tumutulong upang mapalawak ang buhay ng baterya.

Malawak na saklaw ng boltahe ng input: 2.3V hanggang 6.0V

Sinusuportahan ng MCP1700 ang mga boltahe ng input mula sa 2.3V hanggang 6.0V, na pinapayagan itong magtrabaho kasama ang iba't ibang mga mapagkukunan ng kuryente.Ang malawak na saklaw ng pag-input ay ginagawang angkop para magamit sa iba't ibang mga uri ng baterya, kabilang ang mga cell ng lithium-ion, mga baterya ng AA, at mga regulated na suplay ng kuryente.

Nakatakdang Output na Mga Opsyon sa Boltahe ng Output: 1.2V hanggang 5.0V

Ang MCP1700 ay magagamit sa mga nakapirming mga pagpipilian sa boltahe ng output mula sa 1.2V hanggang 5.0V, na nagpapahintulot sa iyo na piliin ang tamang boltahe para sa iyong proyekto nang hindi nangangailangan ng mga labis na sangkap para sa pagsasaayos.

Sinusuportahan ang 250 mA output kasalukuyang para sa ≥ 2.5V

Kapag ang output boltahe ay 2.5V o mas mataas, ang MCP1700 ay maaaring magbigay ng hanggang sa 250 mA ng kasalukuyang, na angkop para sa kapangyarihan ng mga maliliit na naglo -load tulad ng mga microcontroller at mga module ng komunikasyon.

Sinusuportahan ang 200 mA output kasalukuyang para sa < 2.5V

Para sa mga boltahe ng output sa ibaba ng 2.5V, ang MCP1700 ay naghahatid ng hanggang sa 200 mA ng kasalukuyang, ginagawa itong kapaki-pakinabang para sa mga mababang boltahe na nangangailangan pa rin ng isang matatag na supply ng kapangyarihan.

Mababang dropout boltahe: 178 mv tipikal sa 250 mA (vout = 2.8V)

Ang MCP1700 ay nagpapatakbo na may isang napakababang boltahe ng pag -dropout, pagpapanatili ng regulasyon kahit na may kaunting pagkakaiba sa pagitan ng mga boltahe ng input at output.Makakatulong ito na mapabuti ang kahusayan at mabawasan ang init, lalo na kung ang boltahe ng input ay malapit sa output.

Masikip na output ng boltahe ng boltahe: ± 0.4% tipikal

Tinitiyak ng MCP1700 ang tumpak na regulasyon ng boltahe na may isang tipikal na pagpapaubaya ng ± 0.4%, na nagbibigay ng pare -pareho na output para sa mga circuit na nangangailangan ng tumpak na pamamahala ng kuryente.

Maramihang mga pagpipilian sa output ng boltahe ng output

Ang mga magagamit na pagpipilian sa boltahe ng output para sa MCP1700 ay may kasamang 1.2V, 1.8V, 2.5V, 2.8V, 2.9V, 3.0V, 3.3V, at 5.0V.Ang saklaw ng mga pagpipilian ay nagbibigay -daan sa iyo upang piliin ang boltahe na kailangan mo nang hindi nangangailangan ng mga panlabas na divider ng boltahe.

Matatag na may 1.0 µF ceramic capacitor

Ang MCP1700 ay matatag na may isang 1.0 µF ceramic output capacitor.Ang mga ceramic capacitor ay may mababang gastos at nagbibigay ng mahusay na pagganap para sa pag-filter ng ingay, na ginagawa silang isang mahusay na pagpipilian para sa mga compact na disenyo.

Built-in na maikling proteksyon ng circuit

Kasama sa MCP1700 ang maikling proteksyon ng circuit upang maiwasan ang pinsala sa kaso ng isang maikli, na pinoprotektahan ang parehong regulator at ang mga konektadong circuit.Ang tampok na ito ay tumutulong na matiyak ang pangmatagalang pagiging maaasahan sa iba't ibang mga aplikasyon.

Proteksyon ng labis na temperatura

Ang MCP1700 ay may proteksyon ng thermal shutdown upang maiwasan ang sobrang pag -init.Kung ang regulator ay nagiging sobrang init, awtomatiko itong isasara at ipagpatuloy ang normal na operasyon sa sandaling bumaba ang temperatura sa isang ligtas na antas, na pumipigil sa permanenteng pinsala.

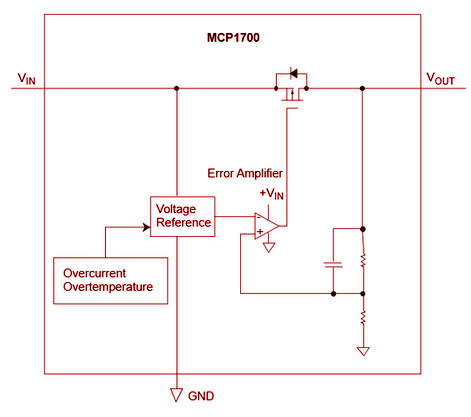

MCP1700 Internal Block Diagram

Mga Application ng MCP1700: Karaniwang gamit para sa mababang dropout regulator na ito

Ang MCP1700 ay angkop para sa maraming mga aplikasyon ng mababang kapangyarihan dahil sa mahusay na regulasyon ng boltahe at mababang quiescent kasalukuyang.Nasa ibaba ang ilang mga karaniwang paraan na maaaring magamit ang regulator na ito:

Ang mga aparato na pinatatakbo ng baterya

Ang mababang quiescent kasalukuyang ng MCP1700 ay ginagawang perpekto para sa pagpapalawak ng buhay ng baterya sa mga aparato tulad ng mga sensor, mga suot, at handheld electronics.Sa pamamagitan ng pagliit ng paggamit ng enerhiya, nakakatulong ito sa mga aparatong ito na mas mahaba sa pagitan ng mga singil.

Mga sistema ng alarma na pinapagana ng baterya

Sa mahusay na regulasyon ng boltahe at mababang boltahe ng pag-dropout, ang MCP1700 ay gumagana nang maayos sa mga circuit na pinapagana ng baterya.Tinitiyak nito ang maaasahang kapangyarihan para sa mga alarma sa sunog, mga sistema ng seguridad, at iba pang mga aparato kung saan kinakailangan ang mahabang panahon ng standby.

Mga detektor ng usok

Ang MCP1700 ay mahusay para sa mga detektor ng usok, na kailangang gumana nang mahabang panahon sa isang solong baterya.Tinitiyak ng mababang power draw na ang aparato ay nananatiling gumagana kahit na ang mga antas ng baterya ay mababa.

Mga detektor ng CO2

Nakikinabang din ang mga detektor ng CO2 mula sa mababang pagkonsumo ng kapangyarihan ng MCP1700.Tinitiyak nito na ang mga aparatong ito ay maaaring gumana nang mahusay para sa mga pinalawig na panahon, kahit na sa limitadong lakas ng baterya.

Pagers at mobile phone

Ang MCP1700 ay isang mahusay na pagpipilian para sa mga aparato ng komunikasyon tulad ng mga pager at mobile phone.Nagbibigay ito ng matatag na regulasyon ng boltahe na may kaunting paggamit ng kuryente, na tumutulong upang mapalawak ang buhay ng baterya ng mga portable na aparato.

Pamamahala ng kuryente sa mga matalinong pack ng baterya

Sa mga matalinong pack ng baterya, ang MCP1700 ay maaaring mag -regulate ng kapangyarihan para sa iba't ibang mga subsystem.Ang mababang dropout boltahe at built-in na mga tampok ng proteksyon ay matiyak na mahusay na pamamahala ng kuryente, pinapanatili ang ligtas at maaasahan ng system.

Sanggunian ng boltahe para sa mga mababang-kapangyarihan circuit

Kung kailangan mo ng isang mababang lakas, matatag na sanggunian ng boltahe para sa mga circuit tulad ng mga analog-to-digital converters, ang MCP1700 ay naghahatid ng tumpak na regulasyon ng boltahe nang hindi gumagamit ng maraming enerhiya.

Personal Digital Assistants (PDA)

Ang mga PDA ay maaaring makinabang mula sa mahusay na regulasyon ng MCP1700, na tumutulong na magbigay ng isang matatag na supply ng kuryente sa mga processors at mga sangkap ng memorya, habang pinapanatili ang mababang paggamit ng baterya para sa pinalawak na operasyon.

Digital Camera Power Supply

Ang mga digital camera sa standby mode ay maaaring makinabang mula sa mababang pagkonsumo ng kapangyarihan ng MCP1700, tinitiyak na ang camera ay laging handa na gamitin nang hindi masyadong mabilis na pag -draining ng baterya.

Microcontroller Power Supply

Ang MCP1700 ay karaniwang ginagamit upang magbigay ng matatag na kapangyarihan sa mga microcontroller sa mga naka -embed na system.Ang malawak na saklaw ng pag -input at mababang pagkonsumo ng kuryente ay ginagawang perpekto para sa mga system na umaasa sa lakas ng baterya.

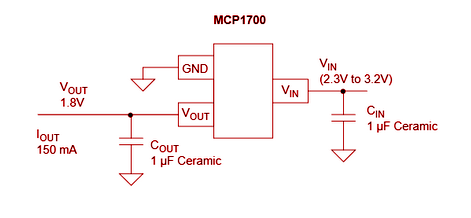

MCP1700 Application Circuit: Karaniwang gamit

Ang MCP1700 ay karaniwang ginagamit bilang isang regulator ng boltahe sa mga circuit na pinapagana ng baterya.Ang mababang quiescent kasalukuyang at mababang dropout boltahe ay ginagawang perpekto para sa mga application na ito.Nasa ibaba ang isang halimbawa ng isang tipikal na circuit ng aplikasyon para sa MCP1700:

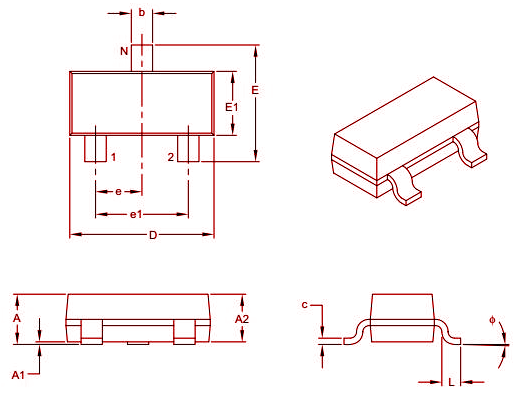

Impormasyon sa Package ng MCP1700

Teknolohiya ng Microchip: Tagagawa ng MCP1700

Ang teknolohiyang Microchip ay isang mahusay na itinatag na tagapagbigay ng mga naka-embed na solusyon sa control.Nag -aalok ang kumpanya ng isang malawak na hanay ng mga produkto at mga tool sa pag -unlad upang suportahan ang paglikha ng matalino, konektado, at ligtas na disenyo.Naghahain ang Microchip ng iba't ibang mga industriya, kabilang ang automotive, consumer electronics, aerospace, at marami pa.Batay sa Chandler, Arizona, ang Microchip ay kilala para sa pagbibigay ng maaasahang mga produkto at suporta sa customer ng top-notch.

Datasheet PDF

MCP1700 Datasheet:

MCP1700.PDF

MCP1700.PDF

MCP1703T-1802E-MB Datasheet:

MCP1703.PDF

MCP1702T-3602E-MB Datasheet:

MCP1702.PDF

MCP1700T-3002E-TT Datasheet:

MCP1700.PDF

Madalas na nagtanong [FAQ]

1. Ano ang MCP1700?

Ang MCP1700 ay isang CMOS Low Dropout (LDO) na regulator ng boltahe na nagbibigay ng hanggang sa 250 mA ng kasalukuyang habang gumagamit lamang ng 1.6 µA ng quiescent kasalukuyang.Gumagana ito nang mahusay kahit na may isang maliit na pagkakaiba sa pagitan ng mga boltahe ng input at output.Halimbawa, kapag nakatakda sa output 2.8V, nangangailangan lamang ito ng isang 178 mV pagkakaiba sa pagitan ng input at output.Magagamit ang mga output boltahe mula sa 1.2V hanggang 5.0V.

2. Paano karaniwang ginagamit ang MCP1700?

Ang MCP1700 ay karaniwang ginagamit bilang isang regulator ng boltahe sa mga aparato na pinapagana ng baterya.Ang mababang pagkonsumo ng kuryente at kakayahang gumana na may kaunting mga pagkakaiba-iba ng boltahe ng input-to-output ay ginagawang mahusay para sa mga aplikasyon kung saan ang pagpapalawak ng buhay ng baterya ay isang priyoridad, tulad ng portable electronics.

3. Ano ang maximum na tuluy -tuloy na operating junction temperatura ng MCP1700?

Ang MCP1700 ay maaaring gumana nang patuloy sa isang maximum na temperatura ng kantong na +125 ° C.Gumagana ito nang maayos sa isang malawak na saklaw ng temperatura mula -40 ° C hanggang +125 ° C, tinitiyak ang maaasahang pagganap sa iba't ibang mga kondisyon.
