MAX30100 Pulse Oximeter Sensor: Isang Gabay sa Pinout, Interfacing, at Gamit

Ang Maxim Integrated ay itinatag ang sarili bilang isang pinuno sa elektronikong pagbabago, na nag -aalok ng isang malawak na hanay ng mga sangkap na nagsisilbi sa mga industriya mula sa automotiko hanggang sa pangangalaga sa kalusugan.Kabilang sa mga kamangha -manghang likha nito, ang MAX30100 pulse oximeter sensor IC ay nakatayo para sa katumpakan nito sa pagsukat ng mga antas ng oxygen ng dugo at rate ng puso.Dinisenyo gamit ang mga advanced na tampok tulad ng mababang pagkonsumo ng kuryente at aktwal na output ng data, ang compact sensor na ito ay gumaganap ng isang seryosong papel sa mga aparatong medikal, mga suot, at fitness tracker.Ang artikulong ito ay galugarin ang disenyo, pag -andar, at aplikasyon ng MAX30100, na nagbibigay ng mga pananaw sa pagsasama nito sa Arduino at ang epekto nito sa teknolohiya ng pagsubaybay sa kalusugan.

Catalog

Pangkalahatang -ideya ng MAX30100 pulse oximeter sensor

Ang MAX30100 ay isang pino na biometric sensor na nilikha sa delicately gauge pulse oximetry at rate ng puso habang pinapanatili ang kapangyarihan sa pamamagitan ng komunikasyon ng I2C.Natutunaw nito ang pula at IR LEDs, isang photodetector, adjustable optika, at isang sopistikadong low-noise signal processor.Ang mga elementong ito ay nagpapatakbo sa unison upang pahintulutan ang tumpak na pagsubaybay sa rate ng puso.Madalas na nakikita sa mga gadget ng fitness, mga suot na gamit, at mga tool sa medikal, ang sensor ay nagpapakita ng kakayahang umangkop sa maraming mga aplikasyon.Ang pagsasaayos ay hinahawakan sa pamamagitan ng isang pagkakasunud -sunod ng mga rehistro ng software, na may data na marunong na nakalagay sa 16 na FIFO.Nakikibahagi ito sa mga microcontroller sa pamamagitan ng interface ng I2C at nagtataglay ng isang 16-bit ADC kasabay ng pag-iwas sa ilaw na pagkansela upang mapanindigan ang tumpak na pagbabasa.

Mekanismo ng pagpapatakbo

Upang maisakatuparan ang mga gawain nito, ang sensor ng MAX30100 ay nakaposisyon sa isang payat na lugar ng katawan tulad ng isang fingertip o earlobe.Ang Red at IR LEDS na ilaw ng proyekto sa pamamagitan ng tisyu, kasama ang photodetector pagkatapos ay sinusuri ang mga antas ng pagsipsip ng ilaw.Ang mga pagtatasa na ito ay nag -aalinlangan na may mga paglilipat sa oxygen ng dugo, na nagpapahintulot sa eksaktong pagkalkula ng saturation ng oxygen sa loob ng hemoglobin.Ang maalalahanin na mga kadahilanan ng disenyo ng sensor sa mga variable tulad ng ambient light, pinuhin ang kawastuhan ng mga obserbasyong ito.Ang pag -aalis ng sensor na ito ay nangangailangan ng pag -iisip ng paglalagay, dahil ang mga pagkakaiba -iba sa mga bahagi ng katawan ay maaaring magbago ng ilaw na paghahatid at, kasunod, ang mga pagtatasa.

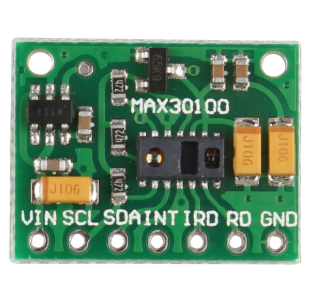

Layout ng pin

Pin	Pangalan	Paglalarawan
1	Vin	Ang pin na ito ay nagbibigay ng isang supply ng kuryente sa sensor.
2	SCL	Ang pin na ito ay ang i2c serial clk pin.
3	SDA	Ang pin na ito ay ang i2c serial data pin.
4	Int	Ito ay isang nakakagambalang pin na hinila ng mataas sa pamamagitan ng onboard risistor.Mababa ito sa panahon ng isang makagambala hanggang sa ma -clear.
5	Ird	Infrared LED cathode at koneksyon point para sa LED driver.
6	Rd	Red LED cathode at koneksyon point para sa LED driver.
7	Gnd	Ang ground pin na konektado sa pinagmulan ng GND pin.

Mga tampok at pagtutukoy

Parameter	Paglalarawan
Pagkonsumo ng kuryente	600μA sa mode ng pagsukat, 0.7μA sa standby mode
Bilangin ng pin	14 pin
Antas ng Sensitivity ng kahalumigmigan (MSL)	168 oras
Uri ng sensor	Rate ng puso o oximeter
Katayuan ng ROHS	Sumunod ang ROHS3
Uri ng Bundok	Surface Mount
Uri ng packaging	Tray
Uri ng output	Analog
Halimbawang rate	Pinakamataas na rate ng sample na may mabilis na output ng data
Nakapaligid na pagkansela ng ilaw	Kasama
Sensor ng temperatura	On-chip temperatura sensor (-40˚C hanggang +85˚C)
Interface ng komunikasyon	I2C (SDA & SCL pin)
FIFO Buffer	16-sample na FIFO buffer para sa imbakan ng data, binabawasan ang kapangyarihan Paggamit
Makagambala sa suporta	Sinusuportahan ang mga pagkagambala para sa data ng spo2 na handa, handa na ang kapangyarihan, Handa ng temperatura, FIFO Buong, Handa ang rate ng Puso
Operating boltahe	1.8V hanggang 3.3V
Input kasalukuyang	20MA
Saklaw ng temperatura	-40˚C hanggang +85˚C
Katumpakan ng temperatura	± 1˚C
Resolusyon ng ADC	14 bits
Infrared LED peak wavelength	870 hanggang 900nm
Red LED peak wavelength	650 hanggang 670nm
Karagdagang mga tampok	Mataas na kapasidad ng rate ng sample, mabilis na output ng data

Alternatibo at katumbas na sensor

Alternatibo

• FSH 7060

• Pulse 3+

• ROHM BH1792GLC

• Proto Central AFE4490

Katumbas

At MAX30102

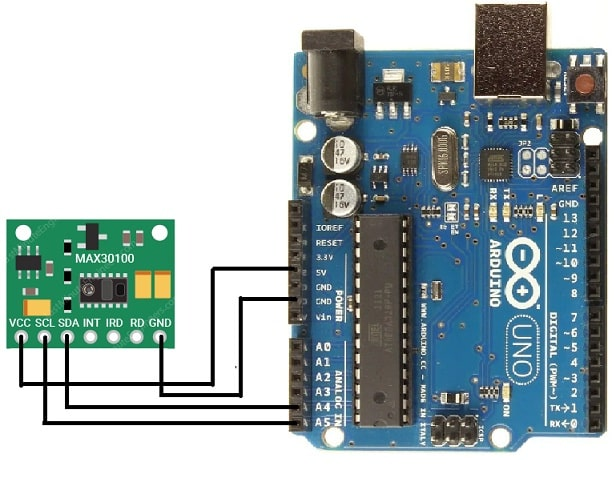

Pagsasama ng MAX30100 sensor kay Arduino Uno

Epektibong pagsasama ng module ng MAX30100 sensor na may isang Arduino UNO ay nagbubukas ng posibilidad ng pagsubaybay sa mga antas ng oxygen ng dugo at rate ng puso, na maaaring sundin sa isang serial monitor.Ang pag -setup na ito ay nagsasangkot sa paggamit ng MAX30100 sensor module, isang Arduino UNO board, at pagkonekta ng mga wire.Partikular, ang SDA at SCL pin ng sensor ay sumali sa A4 at A5 pin sa Arduino, samantalang ang mga VIN at GND pin ay konektado sa GND at 3.3V/5V na mga terminal sa board.Ang nasabing interface ay hindi limitado sa UNO ngunit umaabot din sa iba pang mga modelo ng Arduino tulad ng Nano, Pro Mini, at Mega.Sa pagkumpleto ng mga koneksyon na ito, ang kapangyarihan ng Arduino sa pamamagitan ng isang PC ay sumusunod, na sinamahan ng pag -upload ng code ng programa gamit ang Arduino IDE, isang madaling lapitan kahit na para sa mga bago sa electronics.

Programming ang interface

`` `cpp

#include

#include "max30100_pulseoximeter.h"

#define pag -uulat_period_ms 1000

Pulseoximeter POX;

uint32_t TSLASTREPORT = 0;

walang bisa onBeatDetected () {

Serial.println ("Talunin!");

Hunos

walang bisa setup () {

Serial.begin (115200);

Serial.print ("Initializing pulse oximeter ...");

kung (! pox.begin ()) {

Serial.println ("nabigo");

para sa (;;);

} iba pa {

Serial.println ("tagumpay");

Hunos

pox.setirledcurrent (MAX30100_LED_CURR_7_6MA);

pox.setonbeatDetectedCallback (onBeatDetected);

Hunos

walang bisa loop () {

pox.update ();

kung (millis () - Tslastreport> pag -uulat_period_ms) {

Serial.print ("rate ng puso:");

Serial.print (pox.getheartrate ());

Serial.print ("bpm / spo2:");

Serial.print (pox.getSPO2 ());

Serial.println ("%");

TslastrePort = millis ();

Hunos

Hunos

`` `

Matapos mai -upload ang code, ang pag -activate ng serial monitor at pagtatakda ng rate ng baud sa 115200 ay nagbibigay -daan sa pagpapakita ng aktwal na rate ng puso at mga halaga ng SPO2.Ang pagsasaayos na ito ay hindi lamang kumakatawan sa isang prangka na gawain ng interface ngunit nagbibigay din ng isang makabuluhang pag -unawa sa pagpapatakbo ng teknolohiya ng sensor sa pagsubaybay sa mga aktibong marker sa kalusugan, na nagpapakita ng isang timpla ng pag -andar na may praktikal na kaugnayan.

Kalamangan at kahinaan

Mga kalamangan

Ang sensor ng MAX30100 ay nagniningning sa mahusay na paggamit ng kuryente, na nag -aalok ng matagal na buhay ng baterya para sa mga naisusuot na aparato.Tinitiyak ng kahusayan na ito na masisiyahan ka sa pinalawig na mga panahon ng paggamit na may mas kaunting mga pagkagambala para sa pag -recharging, pag -aalaga ng isang walang tahi at kasiya -siyang karanasan.Ang sopistikadong teknolohiya ng pagsukat nito, na sinamahan ng mabilis na mga rate ng sampling, ay nagbibigay ng tumpak at maaasahang pagkolekta ng data.Ang sensor ay humahawak din ng nakapaligid na ilaw nang epektibo, tinitiyak ang tumpak na pagbabasa kahit na sa magkakaibang mga kapaligiran sa pag -iilaw.Ang kakayahang ito ay lubos na pinahahalagahan sa iyo na madalas na nahahanap ang kanilang mga sarili sa mga setting na may hindi mahuhulaan na mga pagbabago sa ilaw.

Cons

Sa kabila ng mga pakinabang nito, ang sensor ng MAX30100 ay nahaharap sa maraming mga hamon.Ang wastong pagpoposisyon ng daliri ay ginagamit, dahil ang hindi tamang paglalagay ay maaaring humantong sa hindi tumpak na data.Maaari mong makita ang iyong sarili na nangangailangan upang ayusin ang iyong diskarte, alam na ang pagpapanatili ng pare -pareho na pakikipag -ugnay ay kapaki -pakinabang para sa kawastuhan.Kung ang ambient light ay lumampas sa mga kakayahan ng pag -filter ng sensor, maaaring ikompromiso ang mga pagbabasa.Bilang karagdagan, ang presyon na inilalapat ay dapat na balanse;Masyadong maaaring hadlangan ang daloy ng dugo at mag -distort ng mga resulta.Ang mga pagkakaiba na ito ay binibigyang diin ang pangangailangan para sa maingat na mga diskarte sa paghawak upang ganap na magamit ang mga potensyal na benepisyo ng sensor.

Mga Aplikasyon

Natagpuan ng MAX30100 sensor ang sarili sa core ng maraming mga gamit, lalo na sa mga domain ng pagsubaybay sa rate ng puso at pulse oximetry.Ang mga kontribusyon nito ay malawak na lumalawak sa mga patlang ng mga aparatong pagsukat ng oxygen, mga magagamit na teknolohiya, at mga sistema ng pagsubaybay sa fitness.

Mga aparato sa pagsukat ng medikal na oxygen

Sa loob ng medikal na kapaligiran, ang mga aparato na nagsasama ng sensor ng MAX30100 ay madalas na ginagamit upang masuri ang mga antas ng saturation ng oxygen.Ang mga aparatong ito ay nakakahanap ng malaking halaga sa pag -obserba ng mga pasyente na may mga sakit sa paghinga o mga isyu sa cardiovascular.Sa pamamagitan ng pag -aalok ng agarang data, tinutulungan ka nila sa paghahatid ng masusing at itinuturing na pangangalaga, sa gayon pinapahusay ang mga resulta ng pasyente na may taktika at pagpapasya.Bukod dito, ang kawastuhan ng sensor sa pagbabasa ay susi sa pagkilala sa hypoxemia, na maaaring maiwasan ang mga komplikasyon sa mga kondisyon tulad ng talamak na nakahahadlang na sakit sa baga (COPD) at pagkabigo sa puso.Ang pagdadala ng mga naturang sensor sa mga medikal na kagamitan ay nagpataas ng parehong diagnostic na katumpakan at kahusayan sa pagpapatakbo sa klinikal na kasanayan.

Mga magagamit na teknolohiya

Ang paggamit ng sensor ng MAX30100 sa loob ng mga naisusuot na teknolohiya ay nagdulot ng pagbabagong -anyo sa pagsubaybay sa personal na kalusugan.Ang mga aparato tulad ng mga smartwatches at fitness band ay nagsasama ng sensor na ito upang masubaybayan ang mga tagapagpahiwatig ng physiological, na nagpapagana sa mga indibidwal na kontrolin ang kanilang kalusugan nang may pananaw.Nag-aalok ang mga suot na ito ng mahalagang pananaw sa mga istatistika ng personal na kalusugan, na hinihikayat ka na iakma ang kanilang mga pamumuhay batay sa kanilang mga uso sa data, sa gayon ay pinangangalagaan ang isang mas may kamalayan sa kalusugan.Ang matikas na pagsasanib ng teknolohiya at pangangasiwa sa kalusugan ay nagpapakita kung paano ang pagbabago ay walang putol na naka -embed na pag -aalaga sa pang -araw -araw na pamumuhay, subtly na nakakaimpluwensya sa pamamahala sa personal na kalusugan.

Mga sistema ng pagsubaybay sa fitness

Sa pagsubaybay sa fitness, ang MAX30100 sensor ay naghahatid ng mga pangunahing pananaw sa pamamagitan ng pagbibigay ng detalyadong rate ng puso at impormasyon sa antas ng oxygen.Ang nasabing data ay nagpapalakas ng pagiging epektibo ng mga sesyon ng pagsasanay at sumusuporta sa pagkamit ng mga layunin sa fitness nang ligtas at epektibo.Ang kapasidad upang subaybayan ang mga sukatan na ito sa pagiging totoo ay nagpayaman sa mga pamamaraan ng pagsasanay at pinapahusay ang mga resulta ng pagganap.Pinapalakas nito ang mga indibidwal na ipasadya ang kanilang mga aktibidad upang maitaguyod ang mas mahusay na kalusugan sa puso at pangkalahatang kagalingan, na naglalarawan kung paano pinadali ng teknolohiya ang isang malalim na pag -unawa sa mga reaksyon ng physiological sa panahon ng pisikal na ehersisyo.

Malubhang pagtatasa sa kalusugan

Para sa mga konteksto na kung saan ang mga antas ng oxygen ng dugo ay apektado ng mga sitwasyon tulad ng hika, kanser sa baga, o pagkabigo sa puso, ang papel ng sensor ng MAX30100 ay kinakailangan.Ang paglawak nito sa patuloy na mga sistema ng pagsubaybay para sa mga pasyente ay nagpapatibay sa pamamahala ng mga talamak na sakit, na tumutulong sa iyo sa pagtugon nang mabilis sa mga malubhang yugto.Bilang karagdagan, ang patuloy na koleksyon ng data ay sumusuporta sa pagbuo ng isinapersonal na gamot, kung saan ang mga diskarte sa paggamot ay partikular na batay sa data ng indibidwal na kalusugan.Ang umuusbong na diskarte na ito ay nagtatampok ng pagtaas ng kabuluhan ng data ng kalusugan sa pagkamit ng pinakamahusay na posibleng mga resulta ng pasyente.
