Mababang boltahe CMOS (LVCMOS): Isang komprehensibong gabay sa teknolohiya, disenyo, at aplikasyon

Ang gabay na ito ay galugarin ang mababang boltahe na teknolohiya ng CMOS (LVCMOS), isang pangunahing pagbabago sa modernong elektronika na tumutulong na mabawasan ang pagkonsumo ng kuryente at suportahan ang napapanatiling disenyo.Saklaw nito ang mga pangunahing kaalaman ng teknolohiya ng CMOS, praktikal na mga tip sa disenyo, at ang mga aplikasyon nito sa mga aparato ng consumer at pang -industriya.

Catalog

Pag -unawa sa teknolohiya ng CMOS

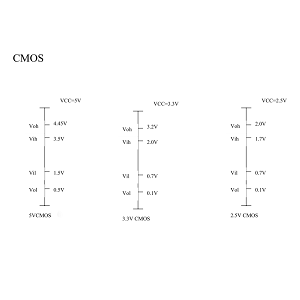

Ang teknolohiyang CMOS (pantulong na metal-oxide semiconductor) na teknolohiya ay isang pangunahing ng digital na lohika, pinagsasama ang mga PMO at NMOS transistors upang maihatid ang mataas na paglaban sa ingay, mababang pagkonsumo ng kuryente, at mahusay na pamamahala ng enerhiya.Ang kakayahang lumipat sa pagitan ng mga estado ng lohika na may kaunting pagkawala ng kuryente ay ginagawang higit sa mga matatandang teknolohiya tulad ng TTL (Transistor-Transistor Logic), na nag-aalok ng mas mahusay na mga margin ng ingay at mas mataas na impedance ng input.Ang mga karaniwang modelo ng CMOS, tulad ng 3.3V at 2.5V LVCMOS, umangkop sa magkakaibang mga kinakailangan sa boltahe, pagpapahusay ng pagiging tugma at pagganap ng system.Gayunpaman, ang mga hamon tulad ng mga latch-up phenomena, na na-trigger ng hindi wastong boltahe ng input, ay nagpapakita ng pangangailangan para sa maingat na disenyo ng circuit upang matiyak ang tibay.Higit pa sa mga teknikal na pakinabang nito, ang pagbabago ng CMOS ay nakahanay sa mga layunin ng pagpapanatili, pagbabawas ng paggamit ng enerhiya at thermal output upang suportahan ang mga pagsulong ng elektronikong eco-friendly.

Kababalaghan ng lock-in

Ang lock-in na kababalaghan ay nangyayari sa mga circuit ng CMOS kapag ang isang biglaang spike sa kasalukuyang mga sanhi ng pagkonsumo ng panloob na kuryente na tumaas nang hindi mapigilan.Patuloy ang kondisyong ito hanggang sa makagambala ang power supply.Ang kasalukuyang maaaring lumampas sa 40mA, na nagbabanta sa katatagan ng chip at gumagawa ng agarang pagkilos na kinakailangan upang malutas ang isyu.

Paano maiwasan ang lock-in na kababalaghan?

Maraming mga pamamaraan ang makakatulong upang maiwasan ang nakakapinsalang kondisyon na ito:

• Mga Circuit ng Clamp: Maglagay ng mga clamp circuit sa input at output.Ang mga circuit na ito ay nagpapanatili ng boltahe sa loob ng ligtas na mga limitasyon, pagprotekta sa chip mula sa mapanganib na mga antas ng boltahe na maaaring mag-trigger ng lock-in.

• Decoupling Circuits: Magdagdag ng mga decoupling circuit sa mga input ng kuryente.Ang mga circuit na ito ay nagbabawas ng biglaang mga boltahe na surge sa pamamagitan ng pag -smoothing out fluctuations, na nagpapabuti sa katatagan ng circuit.

• Kasalukuyang naglilimita ng mga resistors: Gumamit ng isang kasalukuyang naglilimita sa risistor sa pagitan ng VDD at panlabas na mapagkukunan ng kuryente.Kinokontrol ng simpleng solusyon ang kasalukuyang daloy, pinapanatili ito sa loob ng ligtas na mga limitasyon at maiwasan ang mga spike na maaaring humantong sa lock-in.

• Pamamahala ng maraming mga suplay ng kuryente: Ang wastong pamamahala ng mga suplay ng kuryente ay maaari ring makatulong na mabawasan ang panganib ng lock-in.

• Mga Protocol ng Power Timing: Sundin ang nakabalangkas na mga pamamaraan ng power-up at mga power-down na pamamaraan.Kapag nag -power up, i -on ang circuit ng CMOS bago mag -apply ng mga signal ng input o naglo -load.Kapag naka -shut down, idiskonekta ang mga input at naglo -load muna.Ang mga hakbang na ito ay nagpapabuti sa pagiging maaasahan at maiwasan ang lock-in.

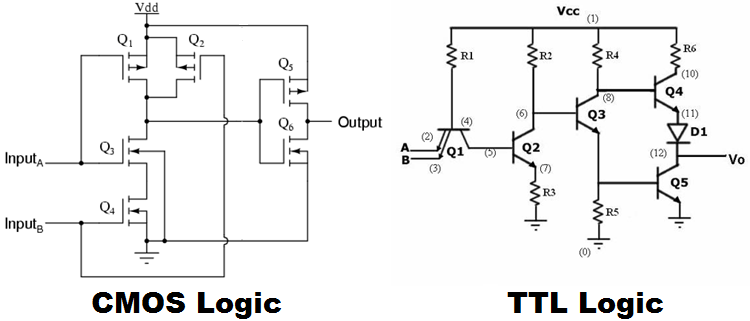

Paghahambing ng TTL circuit at CMOS circuit

Ang mga circuit ng TTL (Transistor-Transistor) ay mabilis, mga aparato na hinihimok ng kasalukuyang may kaunting mga pagkaantala sa paghahatid (5-10 nanoseconds) ngunit ang mataas na pagkonsumo ng kuryente, na ginagawang hindi gaanong perpekto para sa mga aplikasyon na sensitibo sa enerhiya.Sa kabilang banda, ang mga circuit ng CMO (pantulong na metal-oxide-semiconductor) ay nagpapatakbo gamit ang kontrol ng boltahe, na ginagawang mahusay ang mga ito ngunit mas mabagal (25-50 nanoseconds).Habang ang bilis ng TTL ay nababagay sa mga gawain sa kritikal na oras, ang kahusayan ng CMOS ay kapaki-pakinabang para sa mga aparato na pinapagana ng baterya o thermally.Ang pagpili sa pagitan ng dalawa ay madalas na nakasalalay sa trade-off sa pagitan ng bilis at paggamit ng enerhiya.Maraming pinagsama ang parehong mga teknolohiya upang ma-optimize ang pagganap ng system, pag-agaw ng TTL para sa mga sangkap na kritikal na bilis at CMO para sa mga lugar na mahusay sa enerhiya, na lumilikha ng mga madaling iakma at napapanatiling solusyon.
