LM3914: Pinout, tampok, at paano ito gumagana?

Ang LM3914 Integrated Circuit ay nakatayo sa larangan ng electronics para sa kakayahang i -convert ang mga antas ng boltahe ng analog sa isang biswal na intuitive LED display.Ang kakayahang ito ay mabuti para sa mga aplikasyon na nangangailangan ng malinaw at tumpak na pagbabasa ng boltahe, tulad ng sa mga charger ng baterya at mga audio system.Sa pamamagitan ng pagbabago ng mga signal ng analog sa prangka na LED visual, pinasimple ng LM3914 ang pagbuo ng mga tampok ng pagpapakita sa mga elektronikong aparato.Ang artikulong ito ay makikita sa pagsasaayos ng PIN ng LM3914, galugarin ang pag-andar nito, at tatalakayin ang malawak na mga aplikasyon nito, na nagbibigay ng isang paghahambing na pagsusuri sa iba pang mga IC habang binibigyang diin ang mga tiyak na pakinabang ng paggamit ng maraming nalalaman na sangkap na ito.

Catalog

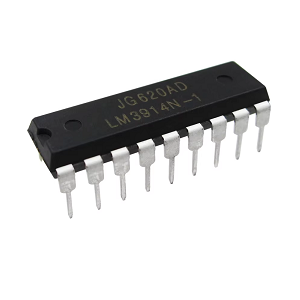

Pangkalahatang -ideya ng LM3914

Ang LM3914.Maaari itong husay na pamahalaan ang hanggang sa 10 LEDs at nagpapatakbo sa dalawang natatanging mga mode: DOT mode, na nag -iilaw nang isang beses sa isang oras, at mode ng bar, na nagpapa -aktibo sa lahat ng mga LED hanggang sa isang tiyak na antas ng boltahe.Ang mga mode na ito ay maaaring mailipat nang madali sa pamamagitan ng isang simpleng pagsasaayos ng PIN, na sumasalamin sa kakayahang umangkop ng IC.

Ang kadalian ng paglipat sa pagitan ng mga mode ng DOT at bar gamit ang isang pin lamang ang nagpapabuti sa kakayahang umangkop ng LM3914 para sa magkakaibang mga aplikasyon.Sa mga praktikal na sitwasyon, ang mode ng DOT ay nagpapanatili ng enerhiya sa pamamagitan ng pagbabawas ng mga aktibong LED sa anumang sandali, na kung saan ay isang kanais-nais na katangian sa portable o enerhiya na sensitibo sa enerhiya.Sa kabilang banda, ang bar mode ay nagbibigay ng isang agarang, komprehensibong pagpapakita ng antas ng boltahe, na nagsisilbi nang maayos sa mga konteksto na humihiling ng mabilis at madaling maunawaan na pag -unawa ng data, tulad ng audio visualization sa loob ng isang VU meter.

Ang isang kilalang katangian ng LM3914 ay ang built-in na kakayahan upang pamahalaan ang LED kasalukuyang nang hindi nangangailangan ng mga panlabas na resistors, pag-stream ng disenyo ng circuit at pag-minimize ng mga sangkap.Ang tampok na ito ay kapaki -pakinabang sa paglikha ng mga compact at mahusay na mga sistema.Ang mababang mga kinakailangan ng kuryente ng circuit, na ipinares sa mahusay na pamamahala ng LED, palakasin ang pagiging angkop nito para sa mga aparato na naglalayong pag -iingat ng enerhiya.Gamit ang LM3914 sa mga aparato na may mababang lakas na patuloy na nakakatugon sa mga layunin ng pag-save ng enerhiya, na nagpapatunay ng pagiging epektibo nito sa pag-iingat ng enerhiya habang pinapanatili ang malakas na pagganap.

LM3914 PIN Configur

Ang LM3914 ay magagamit sa dalawang uri ng pakete: isang 20-pin PLCC at isang 18-pin PDIP.

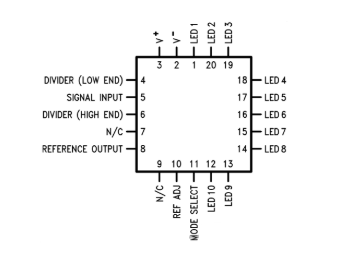

Pag-configure ng PIN ng 20-PIN PLCC

Numero ng pin	Pangalan ng pin	Paglalarawan
1	LED1	LED driver output 1
2	V+	Supply boltahe
3	V-	Lupa
4	Divider (mababang dulo)	Mababang pag -input ng boltahe ng sanggunian
5	Signal input	Signal input
6	Divider (High End)	Mataas na sanggunian ng boltahe ng sanggunian
7	NC	Hindi konektado
8	Sanggunian ng sanggunian	Ang output ng boltahe ng sanggunian
9	NC	Hindi konektado
10	Ref adj	Sanggunian Boltahe Ayusin
11	Mode piliin	Pinipili ang DOT o bar mode
12	LED10	LED driver output 10
13	LED9	LED driver output 9
14	LED8	LED driver output 8
15	LED7	LED driver output 7
16	LED6	LED driver output 6
17	LED5	LED driver output 5
18	LED4	LED driver output 4
19	LED3	LED driver output 3
20	LED2	LED driver output 2

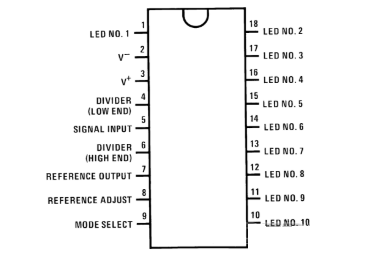

Pag-configure ng PIN ng 18-pin PDIP

Numero ng pin	Pangalan ng pin	Paglalarawan
1	LED1	LED driver output 1
2	V+	Supply boltahe
3	V-	Lupa
4	Divider (mababang dulo)	Mababang pag -input ng boltahe ng sanggunian
5	Signal input	Signal input
6	Divider (High End)	Mataas na sanggunian ng boltahe ng sanggunian
7	Sanggunian ng sanggunian	Ang output ng boltahe ng sanggunian
8	Sanggunian Ayusin	Sanggunian Boltahe Ayusin
9	Mode piliin	Pinipili ang DOT o bar mode
10	LED10	LED driver output 10
11	LED9	LED driver output 9
12	LED8	LED driver output 8
13	LED7	LED driver output 7
14	LED6	LED driver output 6
15	LED5	LED driver output 5
16	LED4	LED driver output 4
17	LED3	LED driver output 3
18	LED2	LED driver output 2

Mga tampok at pagtutukoy ng LM3914

• Sinusuportahan ang parehong mga mode ng bar at tuldok.

• Sanggunian na sanggunian ng boltahe para sa tumpak na mga threshold ng pag -activate ng LED.

• Programmable LED Sink Kasalukuyang: 2mA hanggang 30mA.

• Kinokontrol ang hanggang sa 10 LEDs nang sabay -sabay.

• Nagmamaneho ng hanggang sa 100 LEDs kapag maraming mga IC ang naka -cascaded.

• Nagpapatakbo sa loob ng isang saklaw ng boltahe na 3V hanggang 18V.

• Magagamit sa 18-pin DIP at PLCC packages.

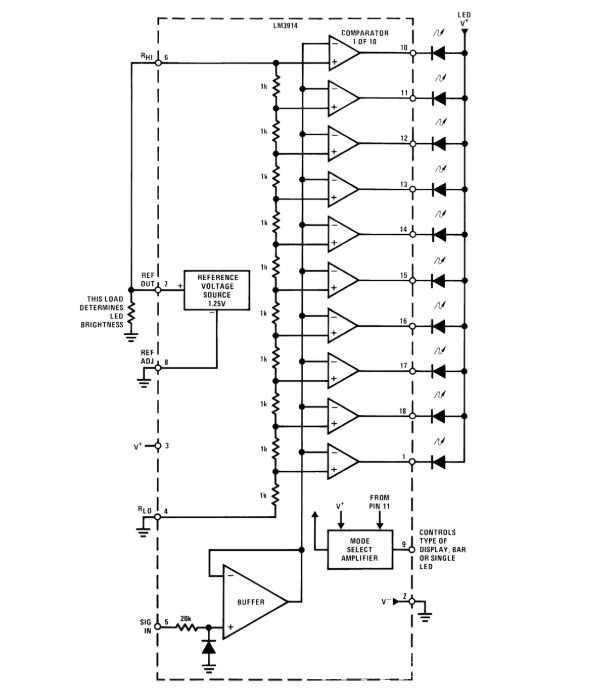

I -block ang diagram ng LM3914

Mga kahalili sa LM3914

At LM3916

At CD4511

At MAX7219

At CD4054

Ang pagiging kumplikado ng pagpapatakbo ng LM3914

Ang LM3914 IC ay isang driver na kinokontrol ng analog na idinisenyo upang pamahalaan ang ningning at pag-activate ng hanggang sa 10 mga indibidwal na LED.Ang operasyon nito ay batay sa input analog boltahe, na tumutukoy sa mga tiyak na LED na gumaan sa sukat.Hindi tulad ng mga pag -setup na umaasa sa mga microcontroller, ang LM3914 ay nag -aalok ng isang mas simple, mas prangka na diskarte.Pinapaliit nito ang pangangailangan para sa mga karagdagang sangkap at tinanggal ang pagiging kumplikado ng programming.Ang IC ay nagpapatakbo ng maaasahan sa loob ng isang hanay ng boltahe ng analog na 3V hanggang 18V, na ginagawa itong maraming nalalaman para sa iba't ibang mga aplikasyon.Ang pag -aayos ng kasalukuyang LED ay simple, ikonekta lamang ang isang solong risistor sa pin 7 upang ayusin ito kung kinakailangan.

Ang LM3914 ay lalo na maraming nalalaman dahil sa kakayahang gumana sa dalawang mga mode ng display: bar mode at mode ng tuldok.Sa bar mode, maraming mga LED ang gumaan nang sabay -sabay upang kumatawan sa antas ng pag -input, habang nasa mode ng tuldok, isang solong LED na ilaw lamang sa anumang oras.Ang kakayahang umangkop na ito ay ginagawang angkop sa IC para sa mga aplikasyon tulad ng mga visual na alarma, mga tagapagpahiwatig ng antas, o mga sistema ng pagsubaybay kung saan mahalaga ang isang malinaw na representasyon ng mga pagbabago sa ningning.Para sa mga mas malalaking proyekto, ang LM3914 ay madaling mapalawak.Sa pamamagitan ng pagkonekta ng maraming mga IC sa serye, posible na kontrolin ang hanggang sa 100 LED.Ang scalability na ito ay nagpapalawak ng paggamit nito sa mga kumplikadong sistema na nangangailangan ng pinalawig na mga visual na display o tagapagpahiwatig.

Paggamit ng LM3914

Magsimula sa pamamagitan ng pagkonekta sa 10 LED.Ang bawat LED ay tumutugma sa isang tiyak na antas ng boltahe batay sa signal ng pag -input.Hindi mo na kailangan ng hiwalay na mga resistor ng kasalukuyang naglilimita, dahil ang IC ay may built-in na kasalukuyang limiter na kinokontrol sa pamamagitan ng pin 7. Ikonekta lamang ang katod (negatibong panig) ng bawat humantong sa naaangkop na output pin sa IC, habang ang anode (Positibong panig) Nag -uugnay sa +5V supply.Ang mga output ng output ng IC ay idinisenyo upang lumubog ang kasalukuyang, na nagpapahintulot sa pag -setup na ito na gumana nang mahusay nang walang karagdagang mga sangkap.

Susunod, magbigay ng kapangyarihan sa IC sa pamamagitan ng pagkonekta ng mga pin 2 at 3 sa mapagkukunan ng kuryente.Siguraduhin na ang supply boltahe ay hindi bababa sa 1.5V na mas mataas kaysa sa pinakamataas na boltahe na susubaybayan ng IC.Halimbawa, kung ang sinusubaybayan na boltahe ay saklaw mula 0V hanggang 5V, ang supply boltahe ay dapat na hindi bababa sa 6.5V.Tinitiyak ng wastong pamamahala ng kuryente na ang IC at ang mga LED ay nagpapatakbo nang walang mga isyu.

Ayusin ang mga sangguniang boltahe upang tumugma sa saklaw ng signal ng input.Ikonekta ang pin 4, na nagtatakda ng mababang boltahe ng sanggunian, sa 0V, at pin 6, na nagtatakda ng mataas na boltahe ng sanggunian, sa 5V.Pinapayagan ng mga koneksyon na ito ang IC na bigyang -kahulugan ang mga signal ng pag -input sa loob ng nais na saklaw.Pagkatapos, ikonekta ang signal ng input analog sa pin 5. Ang signal na ito ay tumutukoy kung gaano karaming mga LED ang ilaw, habang inihahambing ng IC ang boltahe ng input sa mga panloob na antas ng sanggunian at isinaaktibo ang naaangkop na bilang ng mga LED upang ipahiwatig ang boltahe.

Sinusuportahan ng LM3914 ang dalawang mga mode ng display: bar mode at mode ng tuldok.Sa mode ng bar, kung saan ang maraming mga LED ay magaan hanggang sa bumubuo ng isang bar na naaayon sa antas ng boltahe ng input, ikonekta ang pin 9 hanggang pin 3. Para sa mode na tuldok, kung saan ang isang LED na ilaw lamang upang ipahiwatig ang tiyak na antas ng boltahe, iwanan ang pin 9 na naka -disconnect.Ang pagpili ng naaangkop na mode ay nakasalalay sa kung paano mo nais na biswal na kumakatawan sa signal ng input.

Mga aplikasyon ng LM3914

Mga monitor ng power supply

Kapag ginamit sa pagsubaybay sa power supply, ang LM3914 ay naghahatid ng tumpak na visual na puna sa mga antas ng boltahe.Isinasalin nito ang mga pagkakaiba-iba ng boltahe sa isang madaling basahin na LED display upang mabilis na makita ang anumang pagbabagu-bago.Lalo na itong gamitin sa mga aplikasyon kung saan ang mga elektronikong sangkap ay umaasa sa isang matatag na supply ng kuryente upang gumana nang tama.Sa pamamagitan ng pagtiyak ng mga pare -pareho na antas ng boltahe, ang LM3914 ay tumutulong upang maiwasan ang mga pagkakamali sa hardware, palawakin ang habang -buhay ng mga sangkap, at mapanatili ang pangkalahatang pagiging maaasahan ng system.

Mga gauge ng automotive dashboard

Ang LM3914 ay isang pangunahing sangkap sa mga modernong gauge ng automotiko, na nagbibigay ng pagsubaybay at pagpapakita ng impormasyon sa sasakyan.Maaari itong mai -configure upang subaybayan at ipakita ang mga parameter tulad ng mga antas ng gasolina, temperatura ng engine, o boltahe ng baterya.Sa pamamagitan ng pag -convert ng data ng sensor sa isang malinaw na visual format, pinapayagan nito ang mga driver na masuri ang kondisyon ng kanilang sasakyan.Tinitiyak nito na ang mga mahahalagang sukatan ay madaling maunawaan, na nagpapagana ng napapanahong pagpapanatili at pagtataguyod ng mas ligtas na pagmamaneho.

Mga metro ng antas ng audio

Ang LM3914 ay malawak na ginagamit sa mga metro ng antas ng audio, na nagbibigay ng isang visual na representasyon ng mga antas ng tunog ng tunog.Sa pamamagitan ng pag -activate ng isang serye ng mga LED bilang tugon sa mga signal ng audio, pinapayagan ng circuit na subaybayan ang mga pagbabago sa dami na may katumpakan.Depende sa application, ang display ay maaaring gumana sa dalawang mga mode: isang bar display kung saan ang maraming mga LED ay naiilawan nang sabay -sabay, o isang display ng tuldok kung saan ang isang LED lamang ang aktibo sa isang pagkakataon.Ang mga metro na ito ay tumutulong sa mga antas ng audio ng fine-tune upang maiwasan ang pagbaluktot, tinitiyak ang pare-pareho na kalidad ng tunog sa mga live na pagtatanghal o pag-record.

Mga tagapagpahiwatig ng antas ng baterya

Ang LM3914 ay gumaganap ng isang pangunahing papel sa pagdidisenyo ng mga tagapagpahiwatig ng antas ng baterya, kung saan kinokontrol nito ang isang pagkakasunud -sunod ng mga LED na biswal na kumakatawan sa katayuan ng singil ng baterya.Ang bawat LED lights hanggang sa magpahiwatig ng isang tiyak na hanay ng mga antas ng singil, na nagbibigay ng isang agarang at madaling maunawaan na pakiramdam ng natitirang buhay ng baterya.Ang tampok na ito ay mahalaga sa mga portable na aparato, na tumutulong na maiwasan ang hindi inaasahang pagkawala ng kuryente sa pamamagitan ng pag -aalok ng isang malinaw, pagpapakita ng katayuan ng baterya.Sa pamamagitan ng pagpapagaan ng proseso ng mga antas ng singil ng pagsukat, pinapabuti nito ang kaginhawaan at pagiging maaasahan ng aparato.

Kalamangan at kahinaan

Mga kalamangan

Sinusuportahan ng matikas na pagiging prangka ng LM3914 ang mabilis na prototyping at pagsasama sa iba't ibang mga aplikasyon.Sa pamamagitan ng pagbabawas ng dependency sa maraming mga panlabas na sangkap, binabawasan nito ang mga posibleng puntos ng pagkabigo, pagpapahusay ng pagiging maaasahan.Ang kakayahang tumakbo sa isang suplay ng kuryente ay nagdaragdag ng pagiging praktiko nito sa mga setting kung saan ang mga dalawahang supply ay maaaring kumplikado ang mga bagay.Kapag nakikipag -usap sa mga proyekto na unahin ang mahusay at matingkad na mga pagpapakita ng LED, ang LM3914 ay higit sa pamamagitan ng pagbabago ng mga signal ng analog sa malinaw na visual feedback, pag -aalaga ng kasiyahan at pagpapatakbo ng likido.

Cons

Gayunpaman, mahalagang kilalanin ang mga hadlang ng LM3914.Ang isang kapansin -pansin na limitasyon ay ang nakapirming linear scale para sa mga pagpapakita ng LED, na maaaring hindi angkop sa bawat senaryo, lalo na ang mga hinihingi na logarithmic scaling upang tumpak na ilarawan ang data sa malawak na saklaw.Ang pagkakaroon ng isang nuanced na pag -unawa sa mga kahilingan ng proyekto ay kinakailangan bago pumili ng LM3914.Habang ang direktang diskarte nito ay nagsisilbi nang maayos para sa prangka na pagpapatupad, ang kumplikado o higit pang mga dynamic na kapaligiran ay maaaring makinabang mula sa paggalugad ng iba pang mga pagpipilian na nagbibigay ng kontrol sa finer kung paano kumilos ang display.

Paghahambing sa pagitan ng LM3914 at LM3915

Mga Katangian ng LM3914 at LM3915

Mga aparato tulad ng LM3914 at LM3915, Crafted para sa visual na representasyon ng mga analog boltahe, excel sa pamamagitan ng kanilang natatanging mga uri ng output.Ang LM3914 ay nagko -convert ng boltahe ng pag -input sa isang linear na display, na ginagawang apt para sa mga senaryo kung saan nais ang mga pagsukat ng boltahe.Sa flip side, ang LM3915 ay gumagawa ng isang logarithmic output na nahahanap ang angkop na lugar sa pamamahala ng mga signal ng audio, na nakahanay nang maayos sa likas na logarithmic na likas na pang -unawa ng pandinig.

Mga Aplikasyon

Kapag pumipili ng angkop na sangkap para sa isang tiyak na gawain, ang pagmuni -muni sa mga natatanging kahilingan ng application ay mahalaga.Para sa mga pagpapatupad tulad ng mga tagapagpahiwatig ng antas ng baterya o iba pang mga sistema ng pagsubaybay sa boltahe, ang linear scale ng LM3914 ay nag -aalok ng higit na kaginhawaan.Ang pagiging prangka nito ay nagbibigay ng sarili sa isang madaling maunawaan na pagpapakita ng mga antas ng boltahe.Sa kaibahan, para sa mga aplikasyon ng audio-centric, ang logarithmic na pagpapakita ng LM3915 ay maaaring mapahusay ang karanasan.Ibinigay na ang mga signal ng audio ay madalas na sumasaklaw sa isang malawak na dinamismo, isang sukat na tulad ng LM3915 na nagpapalabas ng di-linear na pang-unawa ng tainga ng tunog ng tunog, ay nagbibigay ng isang mas mayamang interpretasyon at pananaw.

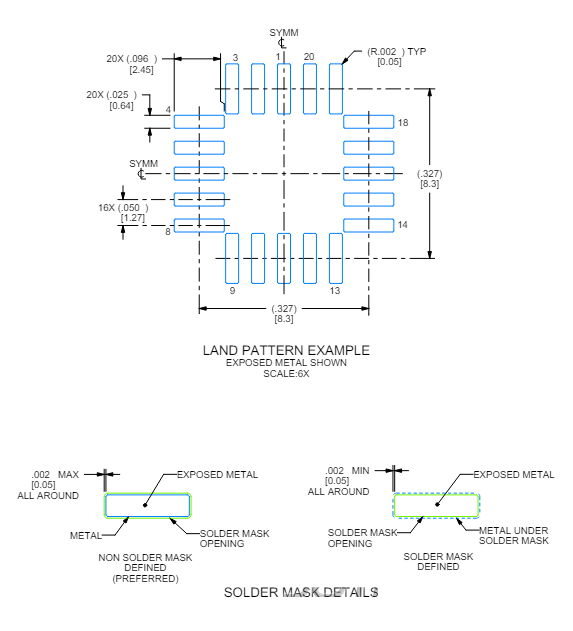

Package para sa LM3914

LM3914 Impormasyon sa Tagagawa

Ang mga instrumento sa Texas ay nakatayo bilang isang payunir sa paggawa ng semiconductor, na naglalagay ng isang pangako sa higit na kalidad na may LM3914.Ang produktong ito, na kilala para sa pare -pareho na pagganap nito, ay nakahanay nang malapit sa mga hinihingi ng katumpakan ng iba't ibang mga aplikasyon.Ang kanilang sopistikadong mga pamamaraan sa pagmamanupaktura ay nagsisiguro na ang bawat yunit ay nakahanay sa pinakamataas na inaasahan.Ang Texas Instruments ay nagbibigay ng suporta na lumilipas sa tanging pisikal na produkto, na nailalarawan sa pamamagitan ng detalyadong mga datasheet na kasama ng LM3914.Ang mga dokumentong ito ay pinapadali ang proseso ng pagsasama sa magkakaibang mga layout ng elektronik, na nag -aalok ng mga pananaw na lampas sa karaniwang mga pagtutukoy.

Konklusyon

Ang LM3914 ay isang maaasahan at maraming nalalaman IC na idinisenyo para sa pag -convert ng mga analog boltahe sa intuitive na mga pagpapakita ng LED.Ang pagiging simple, kakayahang umangkop sa mga mode ng DOT at bar, at kakayahang magmaneho ng hanggang sa 10 LEDs gawin itong mainam para sa mga aplikasyon tulad ng mga tagapagpahiwatig ng antas ng baterya, monitor ng kuryente, at mga audio metro.Sa mahusay na disenyo at kakayahang umangkop, ang LM3914 ay patuloy na isang ginustong pagpipilian para sa paglikha ng malinaw at epektibong visual boltahe na nagpapakita sa isang malawak na hanay ng mga elektronikong sistema.
