LM317 Voltage Regulator: Pinout, Circuit, Paghahambing sa LM7805, at Pangkalahatang -ideya ng Datasheet

Ang LM317 adjustable boltahe regulator ay isang malawak na ginagamit na sangkap sa disenyo ng supply ng kuryente.Kilala ito sa kakayahang magbigay ng matatag na output boltahe sa pagitan ng 1.25V at 37V, na may kasalukuyang kapasidad na hanggang sa 1.5A.Ang kakayahang magamit nito sa mga pang -industriya na aplikasyon at mga tampok tulad ng proteksyon ng thermal overload, kasalukuyang paglilimita, at malawak na saklaw ng pagsasaayos ng boltahe ay ginagawang staple sa maraming mga proyekto ng elektronika.Ang artikulong ito ay galugarin ang mga pangunahing tampok ng LM317, inihahambing ito sa mga alternatibong regulators tulad ng LM7805 at LT3080, at sinusuri ang iba't ibang mga praktikal na aplikasyon, mula sa disenyo ng suplay ng kuryente hanggang sa mga charger ng baterya at mga driver ng LED.

Catalog

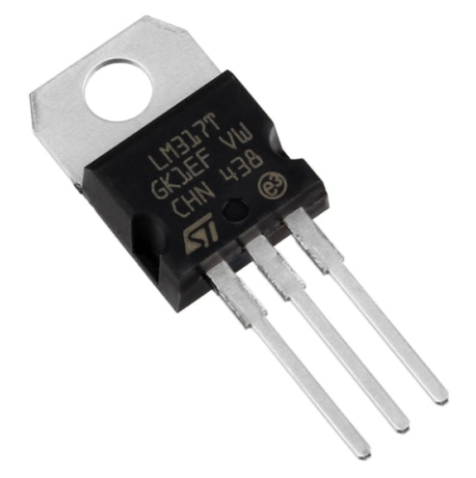

Pangkalahatang -ideya ng LM317

Ang LM317 kumakatawan sa isang lubos na madaling iakma na three-terminal boltahe regulator, na ginawa ng maraming mga kilalang integrated circuit (IC) na tagagawa.Ang sangkap na ito ay nasisiyahan sa malawakang paggamit sa mga circuit ng supply ng power supply ng DC dahil sa kakayahan nito para sa paghahatid ng mga nababagay at matatag na mga antas ng boltahe.

Ang LM317 ay maaaring maghatid ng isang boltahe ng output na nag -iiba mula sa 1.25 V hanggang 37 V at umaangkop sa iba't ibang kasalukuyang mga kinakailangan, pagpapahusay ng saklaw ng aplikasyon nito.Maaari itong magbigay ng higit sa 1.5 A ng kasalukuyang sa pag -load, na isinusulong ang paggamit nito sa iba't ibang mga proyekto.

Panloob na kasalukuyang paglilimita ng mga balanse ng pag -load ng pagbabagu -bago.Pinipigilan ng thermal shutdown ang sobrang pag -init, na nagtataguyod ng kahabaan ng buhay.Tinitiyak ng ligtas na kabayaran sa lugar ang matatag na operasyon sa ilalim ng magkakaibang mga kondisyon.Ang katatagan sa ilalim ng pagbabagu -bago ng mga kondisyon ng pag -input ay nagpapanatili ng pare -pareho na pagganap.Sa aktwal na mga sitwasyon, ang LM317 ay yumakap sa isang magkakaibang hanay ng mga elektronikong pakikipagsapalaran at komersyal na gamit.Maaari mong magamit ang pagsasaayos nito para sa mga pasadyang pangangailangan ng boltahe sa mga kit ng DIY, prototyping, at disenyo ng pang -industriya.Partikular, madalas itong ginagamit sa mga suplay ng kuryente ng bench, mga charger ng baterya, at mga driver ng LED.

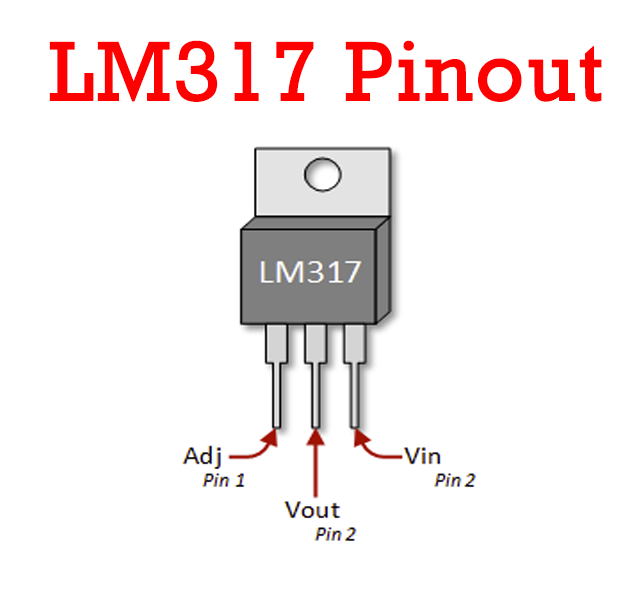

LM317 PIN Pag -configure

Numero ng pin	Pangalan ng pin	Paglalarawan
1	Ayusin	Ito PIN Aayos ang boltahe ng output
2	Output Boltahe (Vout)	Ang Ang regulated na boltahe ng output na itinakda ng pag -aayos ng pin ay maaaring makuha mula sa pin na ito
3	Input Boltahe (VIN)	Ang Ang boltahe ng input na dapat na regulahin ay ibinibigay sa pin na ito

Mga pagtutukoy ng LM317

Narito ang nilalaman ng talahanayan para sa Semiconductor LM317T.

I -type	Parameter	Mga detalye
Lifecycle Katayuan		Lipas na
Huling Mga pagpapadala	(Huling Nai -update: 3 araw na ang nakakaraan)
Makipag -ugnay Kalupkop		Lata
Bundok		Sa pamamagitan ng Hole
Pag -mount I -type		Sa pamamagitan ng Hole
Package / Kaso		TO-220-3
Bilang ng mga pin		3
Timbang		1.214012g
Pagpapatakbo Temperatura		0 ° C ~ 125 ° C.
Packaging		Tube
Nai -publish		2004
JESD-609 Code		E3
Pbfree Code		Oo
Bahagi Katayuan		Lipas na
Kahalumigmigan Antas ng Sensitivity (MSL)		1 (Walang limitasyong)
Bilang ng mga pagtatapos		3
Eccn Code		EAR99
Kapangyarihan Rating		20w
Pag -iimpake Paraan		Riles
Max Pag -dissipation ng Power		20w
Terminal Posisyon		Walang asawa
Rurok Temperatura ng pagmuni -muni (° C)		235
Bilang ng mga pag -andar		1
Terminal Pitch		2.54mm
Oras @ Peak Reflow Temperatura-Max (s)		30
Base Bahagi ng bahagi		LM317
Pin Bilangin		3
Bilang ng mga output		1
Boltahe - input (max)		40V
Output Boltahe		37v
Max Output kasalukuyang		1.5a
Output Pag -configure		Positibo
Max Boltahe ng output		37v
Bilang ng mga regulator		1
Min Boltahe ng input		4.2v
Proteksyon Mga tampok		Over Temperatura, maikling circuit
PSRR		75dB ~ 60dB (120Hz)
Sanggunian Boltahe		1.3v
Dropout Boltahe		2v
Dropout Boltahe1-nom		3v
Min Boltahe ng output		1.2V
Kapangyarihan Supply Rejection Ratio (PSRR)		60db
Min kasalukuyang Limitahan		1.5a
Mag -load Regulasyon-max (%)		5.80%
Taas		9.15mm
Haba		10.4mm
Lapad		4.6mm
Maabot SVHC		Hindi SVHC
Radiation Hardening		Hindi
Rohs Katayuan		Rohs Sumunod
Tingga Libre		Tingga Libre

Mga modelo ng CAD para sa LM317

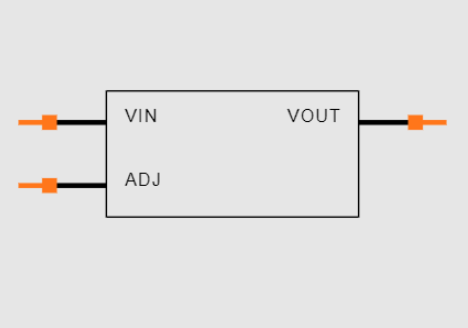

Simbolo

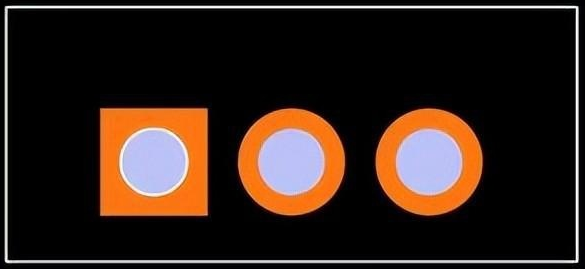

Mga yapak ng paa

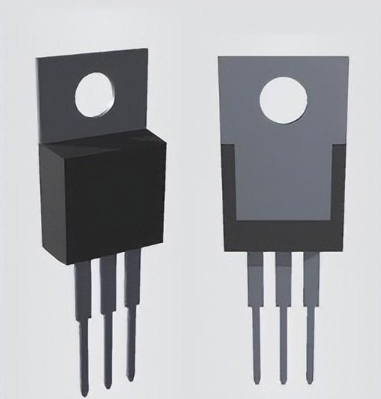

Mga modelo ng 3D

Mga pangunahing tampok ng LM317

Tampok	Paglalarawan
Nababagay Saklaw ng boltahe ng output	Nababagay mula sa 1.25V hanggang 37V
Pinakamataas Output kasalukuyang	Mas malaki kaysa sa 1.5a
Panloob Proteksyon ng short-circuit	Built-in Kasalukuyang nililimitahan upang maiwasan ang pinsala
Thermal Labis na karga ng proteksyon	Pinipigilan sobrang pag -init sa pamamagitan ng pag -shut down ng regulator
Output Kapalit sa lugar ng ligtas	Tinitiyak Ligtas na operasyon sa loob ng tinukoy na mga limitasyon

Mga aplikasyon ng LM317

Natagpuan ng LM317 ang lugar nito sa isang napakaraming mga aplikasyon dahil sa kakayahang umangkop at pagiging maaasahan.Ang mga ito ay gumagamit mula sa positibong regulasyon ng boltahe sa pagprotekta sa mga circuit mula sa reverse polarity at pagkontrol ng mga motor.

Positibong regulasyon ng boltahe

Sa kaharian ng positibong regulasyon ng boltahe, ang LM317 ay higit sa paghahatid ng isang pare -pareho na boltahe ng output sa gitna ng pagbabagu -bago sa mga boltahe ng input o mga kondisyon ng pag -load.Maaari kang lumiko sa regulator na ito upang patatagin ang mga supply ng boltahe para sa mga microprocessors at malubhang sangkap na elektronik.Ang matatag na pagganap na tinitiyak nito ay pangunahing para sa pinakamainam na paggana ng mga aparato na sensitibo sa kuryente, sa gayon ay pinapahusay ang kanilang pagganap at habang buhay.

Variable na mga suplay ng kuryente

Ang LM317 ay nagniningning sa variable na mga supply ng kuryente, hinahangaan para sa kakayahan nito na makinis na ayusin ang boltahe ng output sa pamamagitan ng pagkakaiba -iba ng paglaban.Ang kakayahang umangkop na ito ay lalo na pinahahalagahan sa mga pang -eksperimentong kapaligiran na hinihingi ang magkakaibang mga boltahe para sa pagsubok ng mga elektronikong sangkap.Maaari kang regular na umasa sa LM317 para sa pagbibigay ng mga nababagay na antas ng kuryente sa panahon ng mga proyekto ng prototyping o pag -aayos, na ginagawa itong isang staple sa kanilang mga toolkits.

Kasalukuyang naglilimita sa mga circuit

Sa kasalukuyang paglilimita ng mga circuit, ang mga sensitibong sangkap ng LM317 mula sa labis na mga sitwasyon sa pamamagitan ng pagtatakda ng tumpak na mga limitasyon.Ang proteksyon na ito ay nangingibabaw sa mga aplikasyon tulad ng mga circuit ng singilin ng baterya, kung saan ang pagkontrol sa singilin na mga alon ay ginagamit upang maiwasan ang pagkasira ng baterya.Sa pamamagitan ng pagpigil sa labis na kasalukuyang daloy, ang LM317 ay malaki ang naambag sa pagpapahaba ng habang -buhay ng iba't ibang mga aparato.

Baligtarin ang proteksyon ng polaridad

Ang reverse polarity ay maaaring mapahamak sa mga electronic circuit, ngunit ang LM317 na ipinares sa mga pantulong na sangkap ay kumikilos bilang isang kalasag laban sa mga nasabing mishaps.Ang pangangalaga na ito ay nagpapatunay na napakahalaga sa mga elektronikong automotiko at iba pang mga sistema ng kuryente na madaling kapitan ng hindi sinasadyang mga pagbabalik ng polaridad.Ang papel ng regulator sa mga pagsasaayos na ito ay nagbabalangkas ng kahalagahan nito sa pagpapatibay ng katatagan ng mga sistema ng supply ng kuryente.

Kontrol ng motor

Sa mga aplikasyon ng control ng motor, ang LM317 ay gumaganap ng isang pangunahing papel sa pamamagitan ng pamamahala ng boltahe na ibinibigay sa mga motor, na direktang nakakaimpluwensya sa kanilang bilis at metalikang kuwintas.Ang kontrol na ito ay aktibo sa mga patlang tulad ng pang -industriya na automation at robotics, kung saan kinakailangan ang tumpak na operasyon ng motor.Kahit na sa mga proyekto, tulad ng mga remote na kinokontrol na sasakyan, ang matatag na pagganap ng LM317 ay lubos na kapaki-pakinabang.

Mga elektronikong consumer

Ang LM317 ay hindi nakikilala sa mga elektronikong consumer, kabilang ang mga desktop PC at DVD, kung saan pinapanatili nito ang mga antas ng boltahe sa loob ng tinukoy na mga saklaw.Tinitiyak ng pagkakapare -pareho na ito ang maaasahang pagganap ng aparato at pinipigilan ang mga functional anomalya, sa gayon ay mapapabuti ang iyong karanasan.Ang malawakang paggamit nito sa mga aparato ng consumer ay nagpapatunay sa pagiging epektibo at pagiging maaasahan nito.

Mga kahalili sa LM317

At LM7805

At LM7806

At LM7809

At LM7812

At LM7905

At LM7912

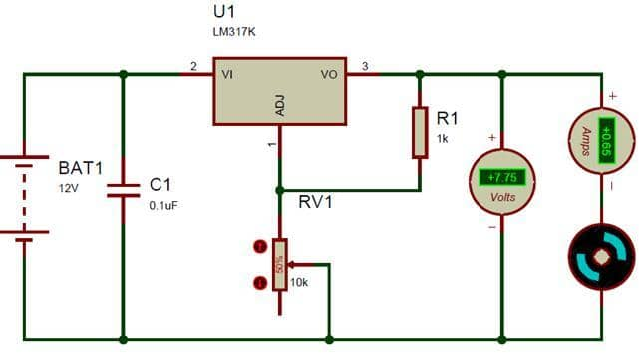

Pagpapatupad ng LM317

Ang paggamit ng LM317 bilang isang variable na regulator ng boltahe ay nagsasangkot ng isang masusing pag -setup upang mapanatili ang tumpak na kontrol sa boltahe ng output.Kasama sa pamamaraan ang pagkonekta sa boltahe ng input sa VIN pin at makinis na pag -tune ng boltahe sa ADJ PIN gamit ang isang network ng risistor.Ang pagsasaayos na ito ay nagbibigay -daan sa nais na boltahe ng output sa vout.Kabilang ang isang potentiometer sa potensyal na divider circuit na ito ay nagpapahintulot sa mga dinamikong pagsasaayos sa output boltahe kung kinakailangan.

Upang magamit nang epektibo ang LM317, ang output boltahe (vout) ay maaaring matukoy gamit ang equation

Vout = 1.25 × L (1 +(R2/R1))

Dito, (R1) at (R2) ay mga resistive na sangkap sa circuit, na may (R2) na madalas na isang potentiometer.Halimbawa, kung ang (R1) ay 1kΩ at (R2) ay isang 10kΩ potentiometer, ang boltahe ng output ay maaaring saklaw mula sa 1.25V hanggang 10V.

Ang praktikal na paggamit ng LM317 ay lampas sa mga kalkulasyon ng notional.Ang pag-aayos ng mga halaga ng risistor, lalo na ang paggamit ng isang potentiometer, ay nangangailangan ng matalinong pagsasaalang-alang para sa pag-optimize ng pagganap.Ang pag -unawa sa mga kondisyon ng pag -load at pamamahala ng mga thermal na aspeto ay kinakailangan upang matiyak ang katatagan at pagiging maaasahan ng regulator sa magkakaibang mga kapaligiran.Ang dissipation ng init ay isang malaking kadahilanan na nakakaapekto sa pagganap ng LM317.Ang paglalapat ng wastong mga diskarte sa paglubog ng init ay maaaring maiwasan ang sobrang pag -init, na kung hindi man ay maaaring humantong sa mga isyu sa regulasyon ng boltahe o pinsala sa sangkap.Ang pag -uugali ng LM317 sa ilalim ng iba't ibang mga kondisyon ng pag -load ay nakakaapekto sa pangkalahatang katatagan ng output.Ang pagsubok sa circuit ng regulator sa ilalim ng maraming mga senaryo ng pag -load ay nagbibigay ng mahalagang pananaw sa kung paano naiimpluwensyahan ng pag -load ng pag -load ang boltahe ng output.

LM317 kumpara sa LM7805

Nababagay kumpara sa nakapirming boltahe ng output

Ang LM317 at LM7805 ay naghahain ng mga natatanging tungkulin dahil sa kanilang magkakaibang mga kakayahan sa output, ang bawat isa ay nagdadala ng natatanging apela sa talahanayan.Ang LM317 ay nakasalalay sa mga pananabik na kakayahang umangkop sa isang adjustable output boltahe na mula sa 1.25V hanggang 37V, isang tampok na minamahal sa mga aplikasyon kung saan ang mga variable na antas ng boltahe ay nagpapaganda ng pagganap.Sa kabaligtaran, ang LM7805 ay nakatayo kasama ang matatag na kalikasan nito, na naghahatid ng isang nakapirming 5V output, na kumita ng lugar nito sa mga system na umunlad sa katatagan at pagkakapareho.

Kasalukuyang mga kakayahan sa output

Ang isang kilalang benepisyo ng LM317 ay ang kakayahang suportahan ang mas mataas na kasalukuyang mga output.Ito ay kadalasang kapaki -pakinabang para sa mga senaryo na hinihingi ang matatag na paghahatid ng kuryente, na nag -aalok ng pagiging maaasahan para sa mas masinsinang mga proyekto.Sa kabilang banda, ang LM7805, na may mas prangka na disenyo, sa pangkalahatan ay namamahala ng mas mababang kasalukuyang mga output.Habang ito ay maaaring lumilimita, madalas itong perpektong nababagay sa mas kaunting hinihingi na mga aplikasyon, na nagbibigay ng isang simple ngunit epektibong solusyon.

Mga kinakailangan sa sangkap

Ang paggamit ng LM317 para sa pagsasaayos ng boltahe ay nangangailangan ng mga karagdagang sangkap, tulad ng mga resistors o potentiometer.Nagdagdag ito ng pagiging kumplikado ay nag -inject ng isang layer ng kakayahang umangkop sa proseso ng regulasyon ng boltahe ngunit nangangailangan ng isang mas maalalahanin na diskarte sa disenyo.Sa kaibahan ng kaibahan, ang nakapirming output ng LM7805 ay malaki ang streamlines na disenyo ng circuit.Ang pag -minimize ng pangangailangan para sa mga panlabas na sangkap, ay nagbibigay -daan sa mas mabilis at mas prangka na pagpapatupad, na nagpapalabas ng isang pakiramdam ng kadalian at kahusayan sa proseso ng disenyo.

Maihahambing na mga bahagi

Bahagi Bilang	Tagagawa	Package / Kaso	Bilang ng mga pin	Bilang ng mga output	Max Output kasalukuyang	Min Boltahe ng input	Max Boltahe ng input	Min Boltahe ng output	Max Boltahe ng output	Dropout Boltahe	Tingnan Ihambing
LM317T	Sa semiconductor	TO-220-3	3	1	1.5 a	4.2 v	40 v	1.2 v	37 v	2 v	LM317T vs. LM317KCS
LM317KCS	Texas Mga instrumento	TO-220-3	3	1	1.5 a	4.2 v	40 v	1.25 v	37 v	2 v	LM317T vs. LM317KCS
LM317T	Stmicroelectronics	TO-220-3	3	1	1.5 a	4.2 v	40 v	1.2 v	37 v	-	LM317T VS LM317T
LM217T	Stmicroelectronics	TO-220-3	3	1	1.5 a	4.2 v	40 v	1.2 v	37 v	-	LM317T VS LM217T
LM317KCT	Texas Mga instrumento	TO-220-3	3	1	1.5 a	4.2 v	40 v	1.25 v	37 v	2 v	LM317T vs. LM317KCT

Datasheet PDF

LM317T Datasheets:

TO220B03 PKG Pagguhit.pdf

KA317, LM317.PDF

LM317, NCV317 Datasheet.pdf

LM317, NCV317 Datasheet.pdf

LM317KCS Datasheets:

LM317KCE3.PDF

LM317T Datasheets:

LM217, LM317.PDF

LM217T Datasheets:

LM217, LM317.PDF

Madalas na nagtanong [FAQ]

1. Paano gumagana ang LM317?

Ang LM317 ay nagpapatakbo bilang isang adjustable linear boltahe regulator, na nagbibigay ng masusing kontrol sa boltahe ng output sa pamamagitan ng isang mekanismo ng feedback na gumagamit ng isang boltahe na divider na binubuo ng dalawang panlabas na resistors.Sa pamamagitan ng pagbabago ng mga halaga ng paglaban, nag -iiba ang boltahe ng feedback, dahil dito ang pag -aayos ng boltahe ng output ng regulator.Ang pamamaraang ito ay regular na ginagamit sa electronics upang makakuha ng iba't ibang mga antas ng boltahe mula sa isang solong supply ng kuryente, na nakatutustos sa mga aplikasyon na mula sa mga proyekto ng microcontroller hanggang sa mga sistemang pang -industriya.Sa mga praktikal na sitwasyon, maaari mong masaksihan ito sa panahon ng disenyo ng mga elektronikong aparato, kung saan tinitiyak ng tumpak na regulasyon ng boltahe ang maaasahang operasyon at nagpapagaan ng mga hindi inaasahang isyu - binibigyang diin kung gaano kalubha ang katumpakan at katatagan sa mga elektronikong circuit.

2. Ano ang ginamit ng isang LM317?

Ang LM317 ay maaaring magamit para sa pagbibigay ng isang matatag na boltahe ng output, tinitiyak ang patuloy na kasalukuyang regulasyon, pinadali ang mga disenyo ng charger ng baterya, at kumikilos bilang isang pangunahing sangkap sa variable na mga suplay ng kuryente.Ang kakayahang magbigay ng adjustable boltahe ay kapaki -pakinabang lalo na sa iba't ibang mga konteksto.Maaari mong magamit ito sa kapangyarihan ng iba't ibang mga seksyon ng isang circuit na nangangailangan ng variable na antas ng boltahe, tinitiyak ang pagiging tugma at kahusayan sa pagpapatakbo.Sa loob ng magkakaibang praktikal na pag -setup na ito, ipinapakita ng LM317 ang kakayahang magamit nito, na sumasalamin sa kakayahang umangkop nito sa napakaraming mga de -koryenteng kapaligiran.

3. Ano ang maximum na boltahe ng input ng isang LM317?

Sinusuportahan ng LM317 ang isang maximum na boltahe ng pag-input ng 40V at mahusay na nagpapatakbo sa isang pagkakaiba-iba ng boltahe ng input-output mula sa 3V hanggang 40V.Ang katangian na ito ay nagpapalawak ng kakayahang magamit nito sa iba't ibang mga pag-setup ng supply ng kuryente, na nakatutustos sa parehong mataas at mababang boltahe na hinihingi.Halimbawa, ang katangiang ito ay nagpapatunay na napakahalaga kapag nagdidisenyo ng nababanat na mga yunit ng supply ng kuryente kung saan maaaring mangyari ang malaking pagkakaiba -iba ng boltahe ng pag -input, pagpapahusay ng kakayahang umangkop sa disenyo at tinitiyak ang maaasahan na pagganap sa aktwal na mga aplikasyon.

4. Ano ang output boltahe ng isang LM317?

Nag -aalok ang LM317 ng isang nababaluktot na saklaw ng boltahe ng output mula sa 1.25V hanggang 37V, na may kasalukuyang kakayahan sa paghahatid ng hanggang sa 1.5A.Ang kakayahang umangkop na ito ay ginagawang isang kapaki-pakinabang na tool para sa pagpapasadya ng mga solusyon sa kuryente upang matugunan ang mga tiyak na mga kinakailangan, mula sa mga maliliit na proyekto hanggang sa malalaking pang-industriya na aplikasyon.Sa pamamagitan ng paggamit ng nababagay na output nito, maaari mong maiangkop ang supply ng boltahe upang magkahanay sa iba't ibang mga hinihingi ng mga elektronikong sangkap, pag -optimize ng pagganap at pagpapahusay ng kahabaan ng mga elektronikong sistema.Kadalasan sa mga setting ng laboratoryo, ang kakayahang tumpak na kontrolin ang boltahe ay pinakamahalaga para sa pagkamit ng kawastuhan ng eksperimentong at tinitiyak ang kaligtasan, na nagpapakita ng napakahalagang utility ng regulator.
