IRF4905 P-Channel MOSFET Gabay: Mga pagtutukoy, mga detalye ng PIN, at mga kapalit

Ang IRF4905 P-Channel MOSFET ay nakatayo bilang isang testamento sa mga modernong pagsulong sa mga electronics ng kuryente, na pinagsasama ang kahusayan ng teknolohiyang HEXFET na may kakayahang umangkop ng package ng TO-220AB.Dinisenyo para sa mataas na pagganap na paglipat at mababang on-resistensya, ang MOSFET na ito ay isang go-to na pagpipilian para sa mga aplikasyon kung saan ang kahusayan ng enerhiya at pagiging maaasahan ay nangingibabaw.Mula sa mga sistema ng automotiko hanggang sa mababago na mga solusyon sa enerhiya, binibigyan ka ng IRF4905 upang harapin ang mga kumplikadong mga hamon sa disenyo nang madali.Ang artikulong ito ay galugarin ang mga pangunahing tampok, mga pagtutukoy sa teknikal, at magkakaibang mga aplikasyon ng IRF4905, na nag -aalok ng mahalagang pananaw para sa mga naghahanap ng matatag na solusyon para sa mga modernong elektronikong sistema.

Catalog

Pangkalahatang -ideya ng IRF4905

AngIRF4905, na nailalarawan bilang isang p-channel MOSFET, nakikilala ang sarili nito sa pagsasama ng mga advanced na pamamaraan sa pagproseso.Ang mga pamamaraang ito ng paggupit ay nagbibigay ng mabilis na mga kakayahan sa paglipat, na ipinares sa isang kanais-nais na mababang on-resistensya, itinatag ito bilang isang pangunahing batayan sa mahusay na disenyo ng elektronik.Upang maunawaan ang masalimuot na mga pakinabang na inaalok ng IRF4905, dapat galugarin ng isa ang mga istruktura at pagganap na mga elemento, na magbukas ng kakayahang magamit nito sa magkakaibang mga aplikasyon.

Ang pag -ampon ng IRF4905 ng mga sopistikadong pamamaraan sa pagproseso ay sumusukat sa mga pagsulong sa mga materyales sa silikon upang mabawasan ang paglaban.Sa pamamagitan ng pagliit ng pagkawala ng enerhiya sa panahon ng paghahatid ng elektrikal, pinalakas nito ang kahusayan ng enerhiya sa loob ng mga circuit.Ang mga pagpapahusay na ito ay sumasalamin nang malalim sa mga system na nakasentro sa kahusayan ng kapangyarihan, tulad ng mga nababago na solusyon sa enerhiya o mga aplikasyon ng automotiko.Ang pag-navigate sa mga prosesong ito ay nangangailangan ng isang pagsasanib ng notional na kaalaman at karanasan sa hands-on, karamihan ay mahalaga para sa iyo na nagsusumikap upang mapahusay ang pagganap ng aparato.

Naka-encode sa loob ng malawak na kinikilalang package ng TO-220AB, ang IRF4905 ay nakakuha ng kalamangan mula sa kakayahang umangkop nito.Ang packaging ay nagbibigay -daan sa walang tahi na pagsasama sa isang iba't ibang mga circuit board, na ginagawang angkop para magamit sa mga elektronikong consumer pati na rin ang mga sistema ng kontrol sa industriya.Sa mga praktikal na setting, ang mga aparato na magkakasundo ng kadalian ng pagpapatupad na may higit na mahusay na pagganap ay madalas na ginustong.Halimbawa, ang mabisang pag-iwas sa init, na sinamahan ng isang compact na disenyo, ay gumaganap ng isang malaking papel sa pamamahala ng thermal-isang lugar kung saan ang karanasan sa kamay na malaki ay umaakma sa kaalaman sa notional.

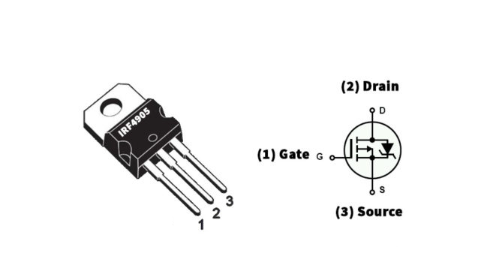

Pag -configure ng PIN

Pin Hindi.	Pangalan ng pin	Simbolo	Function
1	Gate	G	Kinokontrol ang kasalukuyang sa channel sa pagitan ng kanal at Pinagmulan
2	Alisan ng tubig	D	Naglalabas ng maraming butas
3	Pinagmulan	S	Nangongolekta ng ilang mga butas

CAD Model

Mga Simbolo

Mga yapak ng paa

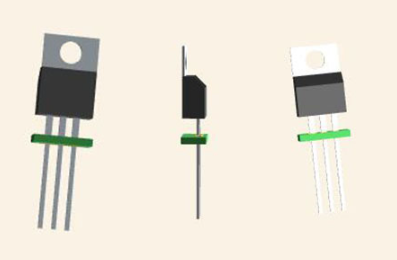

Tatlong-dimensional na modelo

Mga pagtutukoy sa teknikal

Isang komprehensibong pangkalahatang -ideya ng mga teknolohiya ng infineonIRF4905PBF.

I -type	Parameter
Oras ng tingga ng pabrika	12 linggo
Bundok	Sa pamamagitan ng butas
Uri ng pag -mount	Sa pamamagitan ng butas
Package / Kaso	TO-220-3
Bilang ng mga pin	3
Ang materyal na elemento ng transistor	Silikon
Kasalukuyang - Patuloy na Alisan ng tubig (ID)	74a tc
Drive Voltage (Max Rds On, Min)	10v
Bilang ng mga elemento	1
Power Dissipation (MAX)	200w tc
Patayin ang oras ng pagkaantala	61 ns
Temperatura ng pagpapatakbo	-55 ° C ~ 175 ° C TJ
Packaging	Tube
Serye	Hexfet®
Nai -publish	1997
Code ng JESD-609	E3
Bahagi ng Bahagi	Aktibo
Antas ng Sensitivity ng kahalumigmigan (MSL)	(Walang limitasyong)
Bilang ng mga pagtatapos	3
Pagwawakas	Sa pamamagitan ng butas
Code ng ECCN	EAR99
Pagtatapos ng terminal	Matte Tin (SN) - na may hadlang na nikel (NI)
Karagdagang tampok	Ang rate ng Avalanche, mataas na pagiging maaasahan, ultra-mababang paglaban
Boltahe - Na -rate na DC	55v
Temperatura ng rurok ng rurok (° C)	250
Kasalukuyang rating	74a
Oras @ Peak Reflow temperatura	30 segundo
Lead pitch	2.54mm
Bilang ng mga channel	1
Pagsasaayos ng elemento	Walang asawa
Mode ng Operating	Mode ng pagpapahusay
Pag -dissipation ng Power	200w
Koneksyon ng Kaso	Alisan ng tubig
I -on ang oras ng pagkaantala	18 ns
Uri ng fet	P-channel
Application ng Transistor	Lumilipat
Rds sa (max) @ id, vgs	20MΩ @ 38a, 10v
Vgs (th) (max) @ id	4V @ 250μA
Capacitance ng Input (CISS) (MAX)	3400pf @ 25v
Gate Charge (QG) (max) @ vgs	180nc @ 10v
Pagtaas ng oras	99 ns
Alisan ng tubig sa pinagmulan ng boltahe (VDSS)	55v
VGS (MAX)	± 20V
Oras ng pagkahulog (typ)	96 ns
Tuloy -tuloy na alisan ng tubig (id)	74a
Boltahe ng Threshold	4v
Code ng Jedec-95	TO-220ab
Gate sa Source Voltage (VGS)	20V
Alisan ng tubig ang kasalukuyang-max (abs) (id)	64a
Alisan ng tubig sa paglaban-max	0.02Ω
Alisan ng tubig sa boltahe ng breakdown ng mapagkukunan	55v
Pulsed drain current-max (IDM)	260a
Dual na boltahe ng supply	55v
Oras ng pagbawi	130 ns
Max junction temperatura (TJ)	175 ° C.
Mga nominal na VG	4v
Taas	19.8mm
Haba	10.5156mm
Lapad	4.69mm
Abutin ang SVHC	Walang SVHC
Radiation Hardening	Hindi
Katayuan ng ROHS	Sumunod ang ROHS3
Libre ang Lead	Naglalaman ng tingga, libre ang tingga

Mga tampok

Parameter	Pagtukoy
Uri ng Package	TO-220
Uri ng transistor	N channel
Inilapat ang max na boltahe (alisan ng tubig sa pinagmulan)	-55v
Max Gate sa pinagmulan ng boltahe	± 20V
Max tuloy -tuloy na alisan ng tubig	–74a
Max pulsed drain kasalukuyang	–260a
Max Power Dissipation	200w
Minimum na boltahe na kinakailangan upang magsagawa	-2v hanggang -4v
Max Storage at Temperatura ng Operating	-55 hanggang +175 ° C.

Mga benepisyo ng pagpapatupad ng IRF4905

Ang IRF4905 MOSFET ay kapansin -pansin para sa pambihirang pagiging maaasahan nito, isang katangian na malawak na pinahahalagahan.Ang matibay na konstruksyon nito ay sumasailalim sa mahigpit na pagtatasa upang matugunan ang mahigpit na pamantayan sa industriya, tinitiyak na ito ay gumaganap nang palagi kahit sa malupit na mga kondisyon.Ito ay bolsters ang pagiging maaasahan ng mga system na gumagamit ng sangkap na ito.Tinatalakay din ng IRF4905 ang mga paghihirap sa pag -sourcing, na madaling ma -access sa pamamagitan ng maraming mga namamahagi, kaya pinipigilan ang mga isyu sa supply chain mula sa pag -iwas sa pag -unlad ng proyekto.

Ang IRF4905 ay higit sa mga senaryo ng mababang dalas, na nakikilala sa pamamagitan ng pambihirang kakayahan upang hawakan nang tumpak ang mga kasalukuyang naglo-load.Ang mga sektor ng automotiko at pang -industriya ay nakakahanap ng tampok na ito na halos kapaki -pakinabang, dahil nag -aambag ito sa kahusayan sa pagpapatakbo at nagpapalawak ng buhay ng system sa pamamagitan ng paghahatid ng matibay at tumpak na kasalukuyang pamamahala.Ang nasabing mga pananaw ay madalas na ibinahagi sa iyo na kinikilala ang papel ng IRF4905 sa pag -optimize ng pag -andar ng system.

Maaari mong madalas na tandaan ang kadalian kung saan ang karaniwang pagsasaayos ng PIN ng IRF4905 ay nagsasama sa mga disenyo.Hindi lamang ito pinadali ang madaling kapalit sa umiiral na mga frameworks ngunit pinapasimple din ang yugto ng pag -unlad ng mga bagong proyekto.Ang pagiging simple ng application ay binabawasan ang oras at gastos na nauugnay sa muling pagdisenyo ng circuit, pagpapahusay ng mga oras ng proyekto at badyet.Ito ay nagsisilbing isang banayad ngunit maimpluwensyang benepisyo, na nagpapagana ng walang tahi na mga paglilipat ng sangkap nang hindi sinasakripisyo ang pangkalahatang pagganap o integridad ng mga aparato.

IRF4905 Alternatibong pagpipilian

• AM90P06-20P

At AUIRF4905

Paghahambing ng pagsusuri ng mga katulad na produkto

Bahagi ng bahagi	Tagagawa	Bundok	Package / Kaso	Alisan ng tubig sa boltahe ng mapagkukunan (VDSS)	Tuloy -tuloy na alisan ng tubig (Id)	Kasalukuyan - Patuloy na alisan ng tubig (Id) @ 25 ° C.	Boltahe ng Threshold	Gate sa Source Voltage (VGS)	Pag -dissipation ng Power
IRF4905PBF	Mga Teknolohiya ng Infineon	Sa pamamagitan ng butas	TO-220-3	55v	74 a	74A (TC)	4 v	20 v	200 w
IRF3205ZPBF	Mga Teknolohiya ng Infineon	Sa pamamagitan ng butas	TO-220-3	-	75 a	75A (TC)	4 v	20 v	170 w
IRF1010ZPBF	Mga Teknolohiya ng Infineon	Sa pamamagitan ng butas	TO-220-3	-	75 a	75A (TC)	4 v	20 v	200 w
AUIRF4905	Mga Teknolohiya ng Infineon	Sa pamamagitan ng butas	TO-220-3	55v	74 a	74A (TC)	2 v	20 v	200 w
HUF75339P3	Sa semiconductor	Sa pamamagitan ng butas	TO-220-3	-	75 a	75A (TC)	-	20 v	140 w

Magkakaibang mga aplikasyon ng IRF4905

Ang IRF4905, isang p-channel MOSFET, ay malawak na yumakap sa iba't ibang mga elektronikong circuit, na nagpapakita ng kahusayan nito sa paglipat at kasalukuyang kontrol.Ang kakila -kilabot na kakayahan nito ay nagtataglay nito sa maraming mga domain, na nagpapakita ng kakayahang umangkop para sa parehong mga komersyal at pang -industriya na layunin.Ang isang mas malapit na pagtingin sa malawak na hanay ng mga aplikasyon ay nagpapakita kung paano ito isinasama nang maayos sa mga electronics ngayon.

DC Converters

Ang mga modernong elektronikong aparato ay madalas na gumagamit ng mga convert ng DC upang mapanatili ang regulasyon ng boltahe at kahusayan ng kapangyarihan.Ang IRF4905 ay pangunahing sa mga nagko -convert na ito, na nagpapagana ng tumpak na pagbabagong boltahe at matatag na pagganap.Sa pamamagitan ng kakayahang pamahalaan ang mataas na mga alon at boltahe nang mahusay, nagsisilbi itong isang maaasahang pag -aari para sa iyo na naghahanap upang mapahusay ang pamamahala ng kuryente at thermal dynamics, na ginagamit ang mga kilalang katangian ng MOSFET para sa mga pinakamainam na solusyon.

Mga sistema ng tunog

Pinahahalagahan ng mundo ng mga kagamitan sa audio ang kalidad ng tunog at pagpapalakas, at ang IRF4905 ay gumaganap ng isang pangunahing papel sa pagtaas ng katapatan ng audio.Pinadali ang mahusay na pagpapalakas ng kuryente, pinalawak nito ang mga dynamic na saklaw ng mga tunog ng tunog, na nagreresulta sa mas malinaw at mas nakakaapekto sa audio output.Ang pagsasama ng mga nasabing sangkap ay nagbibigay kapangyarihan sa iyo upang mas mahusay ang mga karanasan sa pandinig at matiyak ang pagpapanatili ng aparato, suportado ng mga pambihirang tampok sa pamamahala ng init.

Drive ng motor

Sa mga pang -industriya na aplikasyon, karamihan sa mga drive ng motor, ang IRF4905 ay naghahatid ng matibay na kontrol sa mga de -koryenteng motor.Sinusuportahan nito ang mahusay na paglipat, na nagpapaliit sa basura ng enerhiya at pinalalaki ang pagganap sa gitna ng magkakaibang mga kahilingan sa pag -load.Ang pag -andar na ito ay nagpapatunay na aktibo sa mga sektor na humihiling ng pare -pareho ang pagganap at kahusayan, na nag -aambag sa nabawasan ang mga gastos sa pagpapatakbo at mas mahaba ang buhay ng kagamitan.

Mga nababagong sistema ng enerhiya

Tulad ng nababago na mga mapagkukunan ng enerhiya tulad ng solar at wind gain traction, ang IRF4905 ay lumitaw bilang isang mahalagang sangkap sa mga sistemang ito.Ang mataas na kahusayan at mababang pagkalugi ng pagpapadaloy ay susi sa pag -optimize ng pag -convert ng natural na enerhiya sa kapaki -pakinabang na kuryente.Ang nasabing mga aplikasyon ay sumasalamin sa pandaigdigang paglipat patungo sa napapanatiling mga kasanayan sa enerhiya, na binibigyang diin ang kamalayan sa kapaligiran at pagiging posible sa ekonomiya.

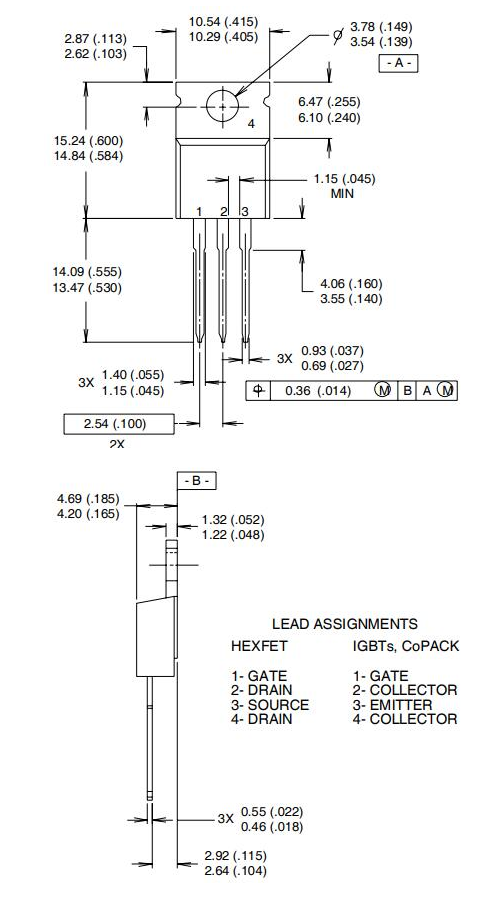

Sukat

Tagagawa

Lumilitaw mula sa Siemens Semiconductors noong 1999, minarkahan ng Infineon Technologies ang isang pagbabagong -anyo ng phase sa loob ng industriya ng semiconductor.Ang pangunahing paglipat na ito ay nagtakda ng Infineon sa isang kurso patungo sa pagiging pinuno sa makabagong teknolohiya.Ang pagguhit mula sa malawak na kadalubhasaan ng Siemens, si Infineon ay nagsimula sa isang paglalakbay upang makabuo ng mga sopistikadong solusyon sa microelectronics na nagsisilbi sa isang malawak na hanay ng mga aplikasyon.

Sa pamamagitan ng isang madiskarteng diin sa pananaliksik at pag-unlad, ang Infineon ay patuloy na nagdala ng mga solusyon sa mataas na pagganap.Ang pangako na ito ay maliwanag sa kanilang paghahatid ng parehong mga lohika at discrete na mga produkto, na tumutugon sa mga pabago -bago at umuusbong na mga pangangailangan ng iba't ibang mga sektor.Ang Infineon Technologies ay nagtatanghal ng isang malawak na hanay ng mga lohika at discrete semiconductor na mga handog, maalalahanin na ginawa upang magkahanay sa mga hinihingi ng pagsulong ng teknolohiya.Kasama sa kanilang array ang mga aparato na mahusay na kapangyarihan at mga circuit na integrated circuit.

Ang mga produkto ng Infineon ay natagpuan ang mga aplikasyon sa maraming mga industriya, na tinutugunan ang mga natatanging mga kinakailangan ng sektor ng automotiko, pang -industriya, at consumer.Ang kanilang walang tigil na pagtugis sa pagbabago ay nagtulak ng kapansin -pansin na pag -unlad sa kahusayan ng enerhiya at miniaturization - mga aspeto ng pagdidisiplina na isinasaalang -alang sa kapaligiran ng teknolohikal ngayon.
