Paano Matukoy nang Tama at Ligtas ang Capacitor Polarity

Ang pagtatrabaho sa mga capacitor ay nagiging mas madali kapag naiintindihan mo kung paano minarkahan ang polarity at kung bakit mahalaga ang oryentasyon ng terminal.Maaari kang makakita ng iba't ibang simbolo, guhit, haba ng lead, at mga marka ng circuit board na makakatulong na matukoy ang positibo at negatibong mga terminal.

Catalog

Figure 1. Polarized Electrolytic Capacitors

Paano Matukoy ang Positibo at Negatibong Gilid ng Capacitor

Sa karamihan ng mga polarized capacitor, ang positibo at negatibong mga terminal ay dapat na mai-install sa tamang direksyon.

Uri ng Capacitor	Positibong Side	Negatibong Side	Mga Tala
Radial aluminum electrolytic capacitor	Ang mas mahabang lead ay kadalasang positibo	Karaniwang may markang negatibo ang guhit	Suriin bago putulin ang mga lead
SMD aluminyo electrolytic kapasitor	Karaniwan sa tapat ng negatibong guhit	Ang guhit ay kadalasang may markang negatibo	Palaging kumpirmahin ang pagmamarka ng pakete
Tantalum kapasitor	Karaniwang nagpapahiwatig ng positibo ang bar o + mark	Ang kabaligtaran ay negatibo	Ito ay naiiba sa maraming aluminyo mga electrolytic capacitor
Ceramic kapasitor	Walang polarity	Walang polarity	Karaniwang maaaring mai-install sa alinmang paraan
Kapasitor ng pelikula	Kadalasan walang polarity	Kadalasan walang polarity	Ang mga espesyal na uri ay dapat pa ring sundin ang datasheet

Ang isang kapasitor ay hindi dapat mai-install batay sa isang palatandaan lamang kapag ang mga marka ay hindi malinaw.Para sa mas ligtas na pagpupulong, ihambing ang capacitor body marking, PCB marking, schematic, at datasheet bago lagyan ng power.

Aling mga Capacitor ang May Polarity

Figure 4. Paghahambing ng Polarized at Non-Polarized Capacitors

Ang ilang mga capacitor ay nangangailangan ng isang nakapirming terminal na oryentasyon, habang ang iba ay maaaring gumana sa alinmang direksyon.Ang mga polarized capacitor ay karaniwang ginagamit kung saan kailangan ang medyo mataas na kapasidad sa isang compact na pakete.Ang mga non-polarized capacitor ay karaniwang ginagamit sa mga aplikasyon ng coupling, filtering, timing, RF, at AC signal kung saan ang direksyon ng terminal ay hindi naayos.

Uri ng Capacitor	Kinakailangan ang Polarity	Karaniwang Paraan ng Pagkilala	Karaniwang Paggamit
Aluminum electrolytic kapasitor	Oo	Negatibong guhit, haba ng lead, marka ng PCB +	Power filtering, smoothing, bulk energy imbakan
Tantalum kapasitor	Oo	Positibong bar, + marka, pagmamarka ng pakete	Compact power filtering at decoupling
SMD electrolytic capacitor	Oo	Guhit, naka-print na marka, simbolo ng pakete	Surface-mount power circuits
Ceramic kapasitor	Kadalasan hindi	Walang polarity marking	Pag-decoupling, pag-bypass, pag-filter
Kapasitor ng pelikula	Kadalasan hindi	Walang polarity marking	AC signal circuits, pag-filter, timing
Supercapacitor	Kadalasan oo	+ at - mga marka	Backup na kapangyarihan at imbakan ng enerhiya

Karamihan sa mga ceramic at film capacitor ay hindi polarized, ngunit ang mga espesyal na uri ng capacitor ay dapat pa ring suriin laban sa datasheet.Kung ang katawan ng kapasitor ay may malinaw na + o - simbolo, dapat sundin ang polarity.

Capacitor Polarity Markings ayon sa Uri

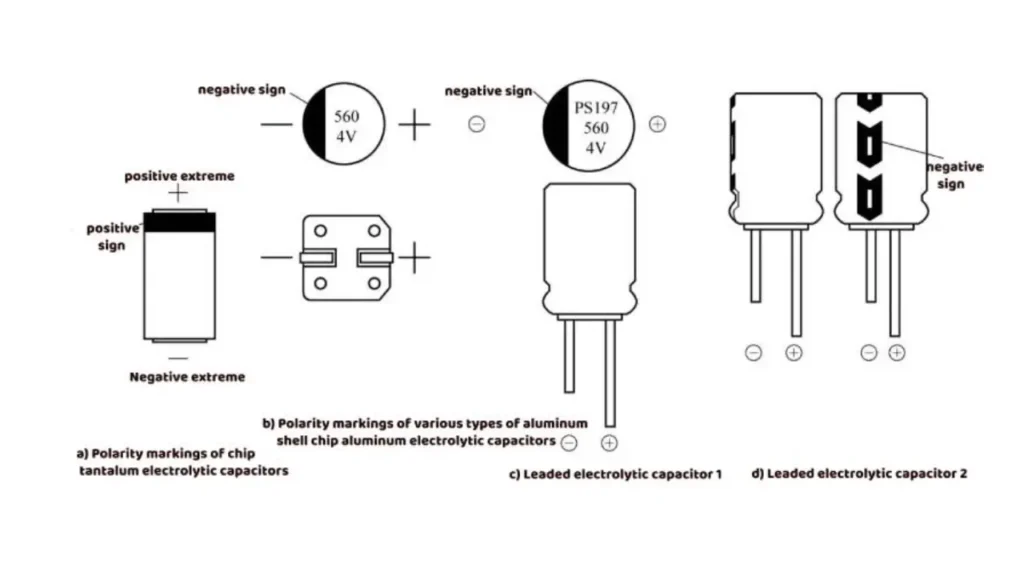

Figure 2. Capacitor Polarity Markings

Haba ng lead

Maraming mga bagong through-hole polarized capacitor ang gumagamit ng haba ng lead upang matukoy ang polarity.Ang mas mahabang lead ay karaniwang positibong terminal, habang ang mas maikling lead ay karaniwang negatibong terminal.Ang pamamaraang ito ay kapaki-pakinabang lamang bago ma-trim ang mga lead.

Mga Simbolo ng Plus at Minus

Ang ilang mga capacitor ay nagpi-print ng + o - na mga simbolo sa katawan o pakete.Tinutukoy ng isang + mark ang positibong terminal, habang ang isang - mark ay kinikilala ang negatibong terminal.Ang mga markang ito ay nagbibigay ng isa sa mga pinakamalinaw na paraan upang makilala ang polarity.

Mga Stripe, Band, Bar, at Notch Marking

Ang mga electrolytic capacitor ay kadalasang gumagamit ng isang guhit o banda upang markahan ang isang bahagi ng bahagi.Sa maraming mga aluminum electrolytic capacitor, ang guhit ay nagmamarka ng negatibong terminal.Sa maraming tantalum capacitor, ang isang bar o + marking ay kinikilala ang positibong terminal.Dahil nag-iiba-iba ang mga istilo ng pagmamarka ayon sa tagagawa at uri ng package, dapat suriin ang datasheet kung hindi malinaw ang pagmamarka.

Aluminum Electrolytic vs Tantalum Capacitor Polarity Markings

Uri ng Capacitor	Karaniwang Stripe / Bar Meaning	Panganib
Aluminum electrolytic kapasitor	Karaniwang minarkahan ng guhit ang negatibo terminal	Ang pagbabalik sa polarity ay maaaring magdulot ng pagtagas, pag-init, pagbubuhos, o pagkabigo
Tantalum kapasitor	Karaniwang kinikilala ng bar o + marking ang positibong terminal	Ang baligtad na pag-install ay maaaring magdulot ng malubha pagkabigo o maikling circuit
SMD package capacitors	Ang istilo ng pagmamarka ay nag-iiba ayon sa tagagawa	Palaging kumpirmahin sa datasheet o pagmamarka ng orihinal na bahagi

Paano Matukoy ang Capacitor Polarity sa isang PCB

Ang mga karaniwang tagapagpahiwatig ng polarity ng PCB ay kinabibilangan ng:

• + simbolo malapit sa positive pad

• - simbolo malapit sa negatibong pad

• Polarity stripe na naka-print sa silkscreen

• Shaded o filled pad marking

• Component outline na nagpapakita ng capacitor orientation

• Reference designator at schematic na koneksyon

Ang mga marka ng PCB ay dapat ihambing sa pagmamarka ng katawan ng kapasitor bago maghinang.Kung ang board marking ay nasira, nawawala, o hindi malinaw, suriin ang eskematiko, BOM, o ang orihinal na oryentasyon ng bahagi bago palitan ang kapasitor.

Paano I-verify ang Polarity ng Capacitor Bago Paganahin ang Isang Circuit

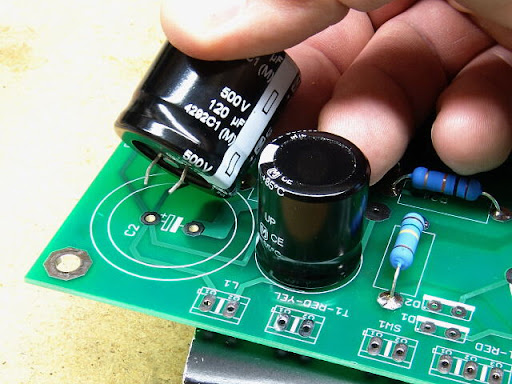

Figure 3. Pag-verify ng Capacitor Polarity sa isang Circuit Board

Hakbang	Ano ang Suriin	Bakit Ito Mahalaga
Hakbang 1	Kumpirmahin kung ang kapasitor ay polarized	Ang mga non-polarized capacitor ay karaniwang hindi nangangailangan ng orientation checking
Hakbang 2	Suriin ang katawan ng kapasitor para sa guhit, + marka, bar mark, notch, o pagkakaiba sa haba ng lead	Ang mga marka ng katawan ay nagbibigay ng unang polarity bakas
Hakbang 3	Ihambing ang pagmamarka ng kapasitor sa Pagmarka ng polarity ng PCB	Ang naka-install na direksyon ay dapat tumugma sa layout ng board
Hakbang 4	Suriin ang eskematiko o BOM kung ang board hindi malinaw ang pagmamarka	Maaaring kumpirmahin ng dokumentasyon ang nilalayon koneksyon
Hakbang 5	Gumamit ng multimeter upang matukoy ang lupa o magbigay ng mga koneksyon sa riles kung kinakailangan	Nakakatulong ito na i-verify ang polarity sa nasira o walang marka na mga board
Hakbang 6	Kumpirmahin ang halaga ng kapasidad, boltahe rating, uri ng pakete, at polarity bago maghinang	Ang isang tamang polarity check ay hindi sapat kung mali ang rating ng bahagi
Hakbang 7	Huwag paganahin ang circuit hanggang nakumpirma ang oryentasyon	Pinapatakbo ang isang reverse polarized capacitor maaaring makapinsala sa bahagi o circuit

Bago hawakan o palitan ang mga capacitor sa isang powered system, palaging tiyaking naka-disconnect ang circuit sa power at ang capacitor ay ligtas na na-discharge.Ang mga high-voltage capacitor ay maaaring mag-imbak ng mapanganib na enerhiya kahit na naka-off ang device.

Mga Karaniwang Pagkakamali sa Polarity ng Capacitor

Ang mga problemang nauugnay sa polarity ay kadalasang sanhi ng hindi tamang pag-install, mga marka ng maling pagkabasa, mga maling kapalit na bahagi, o hindi malinaw na mga simbolo ng PCB.

Pagkakamali o Sanhi	Ano ang Mangyayari	Potensyal na Pinsala	Inirerekomendang Pag-aayos
Naka-install ang kapasitor pabalik	Ang kapasitor ay gumagana sa labas ng nilalayon nito polarity	Pag-init, pagtagas, pagbubuhos, o pagkabigo	Muling i-install nang may tamang polarity
Maling nabasa ang mga marka ng polarity	Maling koneksyon sa terminal	Malfunction ng circuit o hindi matatag na operasyon	I-verify ang lahat ng mga marka ng katawan at PCB bago pag-install
Aluminum electrolytic at tantalum nalilito ang mga marka	Ang guhit o bar ay mali ang interpretasyon	Baliktarin ang pag-install o short-circuit panganib	Suriin ang uri ng kapasitor bago i-install
Maling uri ng capacitor ang ginamit	Hindi magkatugma ang mga katangian ng sangkap mga kinakailangan sa circuit	Pag-filter, timing, o power stability mga isyu	Palitan ng tinukoy na uri ng kapasitor
Binalewala ang mga tagapagpahiwatig ng polarity ng PCB	Hindi tumutugma ang orientation ng kapasitor disenyo ng board	Mga error sa pag-assemble at pag-troubleshoot kahirapan	Sundin ang mga marka at eskematiko ng PCB mga sanggunian
Muling ginamit ang nasirang kapasitor	Ang mga umiiral na depekto ay nananatili sa circuit	Nabawasan ang pagganap o napaaga na pagkabigo	Palitan ng bagong kuwalipikadong bahagi
Pinutol ang mga lead bago suriin ang polarity	Hindi na matukoy ang haba ng lead polarity	Mas mataas na pagkakataon ng error sa pag-install	Suriin ang polarity bago putulin ang mga lead
