Mga Paraan ng Pag-attach ng Heat Sink para sa mga PCB at Gabay sa Pagpili

Tinutulungan ka ng mga heat sink na kontrolin ang init sa disenyo ng PCB at panatilihing ligtas na gumagana ang iyong mga elektronikong bahagi.Sa artikulong ito, malalaman mo kung ano ang heat sink, bakit mahalaga ang paraan ng pag-attach mo nito, at kung paano gumagana ang iba't ibang paraan ng pag-mount.Tuklasin mo rin ang mga pangunahing uri ng mga paraan ng attachment na ginagamit sa mga PCB.Sa pamamagitan ng pag-unawa sa mga ito, maaari mong pagbutihin ang iyong disenyo at maiwasan ang mga problema sa sobrang init.

Catalog

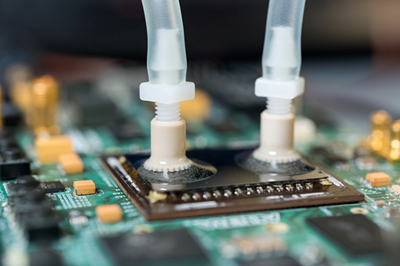

Larawan 1. PCB Heat Sink

Ano ang Heat Sink sa Disenyo ng PCB?

Ang heat sink ay isang bahagi ng metal, kadalasang gawa sa aluminyo o tanso, na tumutulong sa pag-alis ng init mula sa mga elektronikong bahagi sa isang PCB.Gumagana ito sa pamamagitan ng pagsipsip ng init mula sa isang device, tulad ng IC o transistor, at pagkalat nito sa nakapaligid na hangin.Pinapanatili ng prosesong ito ang temperatura ng bahagi sa loob ng isang ligtas na hanay at pinipigilan ang sobrang init.Ang mga heat sink ay mahalaga sa mga high-power na circuit kung saan ang pagtitipon ng init ay maaaring mabawasan ang pagganap o pagkasira ng mga bahagi.Sa madaling salita, ang heat sink ay gumaganap bilang isang cooling path na nagpoprotekta at nagpapahusay sa buhay ng mga electronic device.

Bakit Mahalaga ang Heat Sink Attachment Methods?

Ang paraan ng pagkakabit ng isang heat sink sa isang PCB ay direktang nakakaapekto sa kung gaano kahusay ang paglipat ng init mula sa bahagi.Ang isang mahusay na attachment ay nagsisiguro ng malakas na thermal contact, na nagpapahintulot sa init na lumipat nang mahusay mula sa aparato patungo sa heat sink.Ang mahinang attachment ay maaaring lumikha ng mga air gaps, na nagpapababa ng cooling performance at humantong sa overheating.Ang paraan ng attachment ay nakakaapekto rin sa mekanikal na katatagan, lalo na sa mga kapaligiran na may vibration o paggalaw.Bilang karagdagan, nakakaapekto ito sa pangmatagalang pagiging maaasahan, dahil ang mahinang pag-mount ay maaaring lumuwag sa paglipas ng panahon.Ang wastong attachment ay sumusuporta sa pare-parehong pressure at contact, na nagpapabuti sa thermal efficiency.Sa pangkalahatan, ang pagpili ng tamang paraan ay mabuti para sa parehong pagganap at tibay sa disenyo ng PCB.

Mga Uri ng Heat Sink Attachment Methods para sa mga PCB

Thermal Tape (Adhesive Pads)

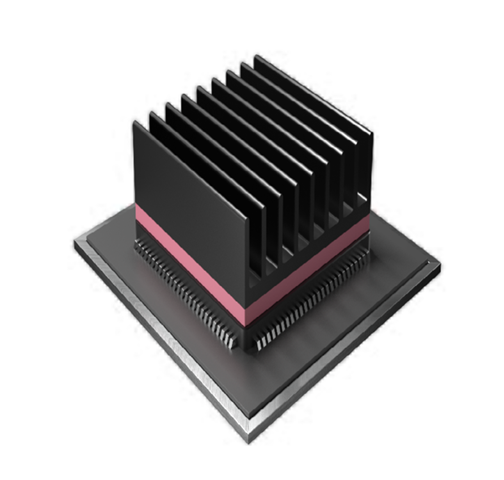

Larawan 2. Thermal Tape

Ang Thermal tape ay isang double-sided adhesive pad na idinisenyo upang direktang magkabit ng heat sink sa isang bahagi habang tumutulong din sa paglipat ng init.Gumagana ito sa pamamagitan ng pagpuno ng maliliit na puwang ng hangin sa pagitan ng mga ibabaw, pagpapabuti ng thermal contact nang hindi nangangailangan ng mga turnilyo o clip.Ang pamamaraang ito ay napakadaling gamitin, dahil nangangailangan lamang ito ng pagbabalat at pagdikit ng pad sa ibabaw.Ito ay karaniwang ginagamit sa mga low-power na electronics kung saan ang pagbuo ng init ay katamtaman.Nagbibigay din ang thermal tape ng electrical insulation, na maaaring maging kapaki-pakinabang sa mga sensitibong circuit.Gayunpaman, ang lakas ng pagbubuklod at thermal performance nito ay limitado kumpara sa mas advanced na mga pamamaraan.Tulad ng ipinapakita sa figure, lumilikha ito ng simple at malinis na koneksyon sa pagitan ng heat sink at chip.

Thermal Adhesive (Epoxy)

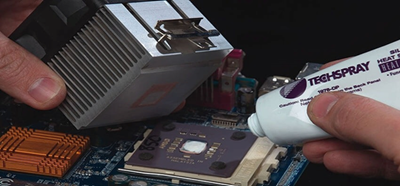

Larawan 3. Thermal Adhesive

Ang thermal adhesive ay isang uri ng pandikit na permanenteng nagbubuklod sa isang heat sink sa isang bahagi habang pinapayagan ang init na dumaan nang mahusay.Ito ay kadalasang gawa sa epoxy na may halong thermally conductive na materyales upang mapabuti ang paglipat ng init.Kapag nailapat at gumaling, ito ay bumubuo ng isang malakas at matibay na koneksyon na hindi nangangailangan ng karagdagang hardware.Ang pamamaraang ito ay kapaki-pakinabang sa mga disenyo kung saan limitado ang espasyo o ang mga mekanikal na fastener ay hindi praktikal.Nagbibigay din ito ng mas mahusay na thermal conductivity kaysa sa mga simpleng adhesive pad.Gayunpaman, mahirap tanggalin kapag naitakda na, na maaaring maging mahirap sa pag-aayos o muling paggawa.Ipinapakita ng figure kung paano direktang inilapat ang pandikit sa ibabaw ng chip bago ilagay ang heat sink.

Mga Mechanical Fasteners (Mga Turnilyo at Standoff)

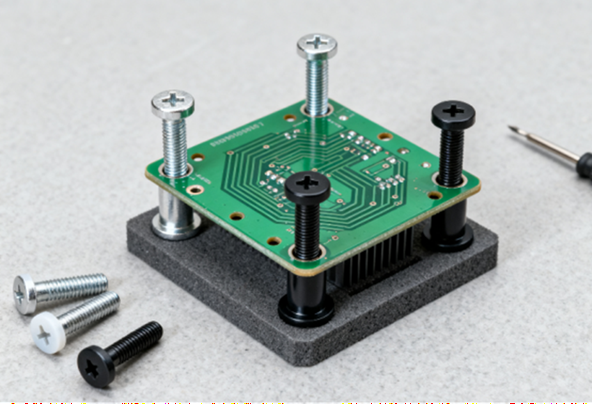

Figure 4. Turnilyo at Standoffs

Ang mga mekanikal na fastener ay gumagamit ng mga turnilyo, bolts, o standoffs upang ligtas na ikabit ang isang heat sink sa isang PCB o bahagi.Ang pamamaraang ito ay nagbibigay ng malakas na pisikal na suporta at nagpapanatili ng matatag na ugnayan sa pagitan ng mga ibabaw para sa mahusay na paglipat ng init.Ito ay malawakang ginagamit sa mga high-power na application kung saan mahalaga ang katatagan at tibay.Pinapayagan ng mga fastener ang kontroladong presyon, na tumutulong na mapabuti ang pagganap ng thermal sa pamamagitan ng pagbabawas ng mga air gaps.Pinapadali din nila ang pagtanggal at pagpapalit ng mga heat sink sa panahon ng pagpapanatili.Gayunpaman, ang pamamaraang ito ay nangangailangan ng karagdagang espasyo at mga butas ng PCB para sa pag-mount.Gaya ng nakikita sa figure, ang mga bahagi ng hardware ay humawak ng heat sink sa lugar sa itaas ng board.

Spring Clips at Z-Clips

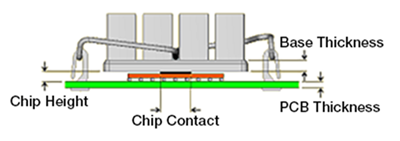

Larawan 5. Spring Clips

Ang mga spring clip at Z-clip ay mga metal na attachment na gumagamit ng tensyon upang hawakan nang mahigpit ang heat sink laban sa isang bahagi.Naglalapat sila ng pare-parehong presyon, na nagpapabuti sa thermal contact at tumutulong sa paglipat ng init nang mas mahusay.Ang pamamaraang ito ay kadalasang ginagamit sa mga aplikasyon kung saan ang heat sink ay kailangang alisin o madaling palitan.Hindi ito nangangailangan ng mga pandikit, na ginagawang angkop para sa mga disenyong magagamit muli.Ang mga clip ay karaniwang idinisenyo upang magkasya sa mga partikular na layout ng PCB o mga mounting point.Habang nagbibigay sila ng mahusay na pagganap, maaaring mangailangan sila ng maingat na pagkakahanay sa panahon ng pag-install.Ang figure ay naglalarawan kung paano pinindot ng mga clip ang heat sink sa ibabaw ng bahagi.

Mga Push Pin at Retention Fastener

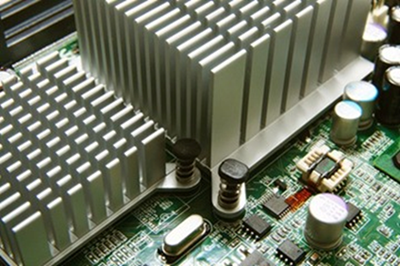

Larawan 6. Push Pins

Ang mga push pin at retention fasteners ay mga spring-loaded na bahagi na nagse-secure ng heat sink sa mga butas sa PCB.Ang mga ito ay dinisenyo para sa mabilis na pag-install at nagbibigay ng pare-parehong presyon sa ibabaw ng contact.Ang pamamaraang ito ay karaniwang ginagamit sa mass production dahil ito ay mabilis at madaling i-assemble.Ang built-in na spring ay nakakatulong na mapanatili ang tamang contact kahit na sa ilalim ng bahagyang paggalaw o vibration.Pinapayagan din nito ang madaling pag-alis kung kinakailangan para sa pagpapanatili.Gayunpaman, nangangailangan ito ng tumpak na paglalagay ng butas sa disenyo ng PCB.Ipinapakita ng figure kung paano ini-lock ng mga fastener na ito ang heat sink sa board.

Direct-Attach (Soldered) Heat Sinks

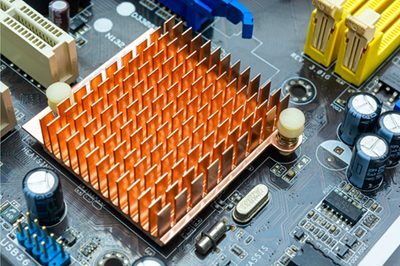

Larawan 7. Soldered Heat Sink

Ang mga direct-attach na heat sink ay ini-mount sa pamamagitan ng paghihinang ng mga ito nang direkta sa PCB o mga component pad.Lumilikha ang paraang ito ng isang compact at integrated na solusyon na may kaunting karagdagang hardware.Karaniwan itong ginagamit sa maliliit na elektronikong kagamitan kung saan limitado ang espasyo.Ang solder connection ay nagbibigay ng matatag at permanenteng attachment.Pinapayagan din nito ang mahusay na paglipat ng init sa pamamagitan ng direktang pakikipag-ugnay sa PCB.Gayunpaman, nangangailangan ito ng tumpak na mga proseso ng pagmamanupaktura at hindi madaling baguhin kapag na-install.Ipinapakita ng figure kung paano direktang isinama ang heat sink sa istraktura ng board.

Paghahambing ng Heat Sink Attachment Methods

Kalakip Pamamaraan	Thermal Tape (Mga Malagkit na Pad)	Thermal Adhesive (Epoxy)	Mekanikal Mga Fastener (Mga Turnilyo at Standoff + TIM)	Mga Spring Clip & Z-Clips (+ TIM)	Push Pins & Mga Pangkabit sa Pagpapanatili (+ TIM)	Direktang-Attach (Soldered)
Thermal Conductivity (W/m·K)	1.0 – 2.5	1.5 – 5.0	3.0 – 8.0	3.0 – 8.0	3.0 – 8.0	50 – 400 (Cu/Al landas)
Thermal Paglaban (°C/W)	1.5 – 3.0	0.6 – 1.5	0.2 – 0.8	0.3 – 1.0	0.3 – 1.2	0.1 – 0.4
Max Patuloy Temp (°C)	100	150	200	200	150	260
Lakas ng Paggugupit (MPa)	0.2 – 0.6	10 – 25	50 – 200	20 – 80	15 – 60	40 – 100
Makipag-ugnayan sa Presyon (kPa)	~50 – 150	~100 – 300	300 – 1000	200 – 600	150 – 500	Naayos (panghinang bond)
Pag-install Oras (seg/unit)	5 – 10	120 – 300 (kabilang ang. gamutin)	60 – 120	15 – 30	5 – 15	120 – 240
Kinakailangan ng Tool	wala	wala	distornilyador / tool ng metalikang kuwintas	wala	wala	Reflow / paghihinang
Mga Ikot ng Rework (beses)	1 – 3	0 (permanenteng)	10+	10+	5 – 10	0–1
Panginginig ng boses Paglaban (g)	<5 g	5 – 10 g	20+ g	10 – 20 g	8 – 15 g	20+ g
Kinakailangan sa PCB	wala	wala	Sa pamamagitan ng mga butas (Ø2–4 mm)	Mga tampok sa pag-mount	Sa pamamagitan ng mga butas	Mga panghinang na pad
Electrical Paghihiwalay (kV/mm)	3 – 6	2 – 5	Depende sa TIM (1–5)	Depende sa TIM	Depende sa TIM	wala
Kapal / Bond Linya (mm)	0.2 – 0.5	0.05 – 0.2	0.02 – 0.1 (TIM)	0.02 – 0.1	0.02 – 0.1	~0.05
kalawakan Kinakailangan (Taas mm)	<0.5	<0.3	3 – 10	2 – 5	2 – 5	<1
Karaniwang Kapangyarihan Pagwawaldas	<10 W	10 – 40 W	50 – 200 W	20 – 100 W	20 – 80 W	30 – 150 W

Paano Pumili ng Tamang Paraan ng Pag-attach ng Heat Sink?

Hakbang 1: Suriin ang Mga Thermal na Kinakailangan

Magsimula sa pamamagitan ng pag-unawa kung gaano kalaki ang init na nabubuo ng iyong bahagi sa panahon ng operasyon.Ang mga high-power na device ay nangangailangan ng mas malakas na thermal transfer solution para maiwasan ang overheating.Ang mga low-power na bahagi ay maaaring mangailangan lamang ng mga simpleng paraan ng attachment.Isaalang-alang ang mga limitasyon sa temperatura ng pagpapatakbo at mga margin ng kaligtasan.Tinitiyak ng hakbang na ito na kaya ng iyong heat sink ang kinakailangang cooling load.

Hakbang 2: Isaalang-alang ang Mechanical Stability

Suriin kung ang iyong device ay makakaranas ng vibration, shock, o paggalaw.Ang mga application tulad ng automotive o industrial system ay nangangailangan ng secure at stable na pag-mount.Ang mahinang attachment ay maaaring humantong sa hindi magandang contact o pagkabigo sa paglipas ng panahon.Pumili ng paraan na nagpapanatili ng pare-parehong presyon at pagkakahanay.Ang katatagan ay susi para sa pangmatagalang pagiging maaasahan.

Hakbang 3: Suriin ang Space at PCB Design Constraints

Tingnan ang magagamit na espasyo sa iyong PCB at mga nakapaligid na bahagi.Ang ilang mga pamamaraan ay nangangailangan ng mga mounting hole o dagdag na clearance.Maaaring makinabang ang mga compact na disenyo mula sa mga solusyon sa pandikit o direktang pagkakabit.Isaalang-alang ang mga limitasyon sa layout nang maaga sa proseso ng disenyo.Nakakatulong ito na maiwasan ang mga isyu sa muling pagdidisenyo sa ibang pagkakataon.

Hakbang 4: Tukuyin ang Mga Pangangailangan sa Assembly at Manufacturing

Isipin kung paano tipunin ang produkto sa produksyon.Ang mabilis at simpleng pamamaraan ay nagpapababa ng oras at gastos sa paggawa.Ang ilang mga pamamaraan ay nangangailangan ng paggamot, mga tool, o karagdagang mga hakbang.Pumili ng solusyon na akma sa iyong proseso ng produksyon.Ang mahusay na pagpupulong ay nagpapabuti sa scalability.

Hakbang 5: Magplano para sa Pagpapanatili at Rework

Magpasya kung ang heat sink ay maaaring kailangang alisin o palitan.Ang mga rework-friendly na pamamaraan ay kapaki-pakinabang para sa pagsubok at pag-aayos.Maaaring limitahan ng mga permanenteng solusyon ang flexibility.Isaalang-alang ang lifecycle ng produkto at mga kinakailangan sa serbisyo.Nakakatulong ito na mabawasan ang mga pangmatagalang gastos sa pagpapanatili.

Hakbang 6: Balansehin ang Gastos at Pagganap

Panghuli, ihambing ang halaga ng mga materyales at pag-install sa kinakailangang pagganap.Ang mga solusyon na may mataas na pagganap ay maaaring tumaas ang gastos ngunit mapabuti ang pagiging maaasahan.Ang mga hadlang sa badyet ay maaaring mangailangan ng mas simpleng mga opsyon.Palaging maghangad ng pinakamahusay na balanse sa pagitan ng kahusayan at gastos.Tinitiyak nito ang isang praktikal at na-optimize na disenyo.

Mga Karaniwang pagkakamali sa Heat Sink Attachment

• Hindi magandang Paghahanda sa Ibabaw

Maaaring maiwasan ng marumi o hindi pantay na mga ibabaw ang tamang pagdikit sa pagitan ng heat sink at ng bahagi.Maaaring bitag ng alikabok, langis, o nalalabi ang mga bulsa ng hangin na humaharang sa daloy ng init.Kahit na ang maliliit na imperfections sa ibabaw ay maaaring mabawasan ang thermal performance.Palaging tiyaking malinis, patag, at maayos na nakahanay ang mga ibabaw bago idikit.

• Maling Paggamit ng Thermal Interface Materials (TIMs)

Ang paglalapat ng sobra o masyadong maliit na thermal material ay maaaring makaapekto sa paglipat ng init.Ang labis na materyal ay maaaring kumilos bilang isang insulator, habang ang hindi sapat na saklaw ay nag-iiwan ng mga puwang sa hangin.Ang hindi pantay na pagkalat ay lumilikha din ng hindi pantay na mga thermal path.Tinitiyak ng wastong aplikasyon ang pinakamainam na pakikipag-ugnayan at pagganap.

• Hindi Sapat na Mounting Pressure

Ang mahinang presyon ay maaaring magresulta sa mahinang pakikipag-ugnayan sa pagitan ng heat sink at ng bahagi.Ito ay humahantong sa pinababang paglipat ng init at posibleng overheating.Ang hindi pare-parehong presyon sa ibabaw ay maaari ding lumikha ng mga hot spot.Ang wastong puwersa ng pag-mount ay mahalaga para sa matatag na pagganap ng thermal.

• Overtightening Fasteners

Ang paglalapat ng labis na puwersa kapag gumagamit ng mga turnilyo o fastener ay maaaring makapinsala sa PCB o bahagi.Maaari rin nitong i-warp ang board, na makakaapekto sa pagkakahanay at contact.Maaaring ma-stress ng sobrang pressure ang mga solder joint at humantong sa mga isyu sa pangmatagalang pagiging maaasahan.Ang balanseng paghihigpit ay mahalaga para sa ligtas na pag-install.

• Maling pagkakahanay ng Heat Sink

Maaaring bawasan ng maling pagpoposisyon ang lugar ng pakikipag-ugnayan sa pagitan ng heat sink at ng bahagi.Nililimitahan nito ang kahusayan sa paglipat ng init at maaaring mag-iwan ng mga bahagi ng bahagi na nakalantad.Ang maling pagkakahanay ay maaari ding makagambala sa mga kalapit na bahagi.Tinitiyak ng tumpak na pagkakalagay ang buong thermal coverage.

• Pagbabalewala sa mga Kondisyon sa Kapaligiran

Ang pagkabigong isaalang-alang ang vibration, humidity, o mga pagbabago sa temperatura ay maaaring humantong sa pagkabigo ng attachment.Ang ilang mga pamamaraan ay maaaring lumuwag o bumaba sa paglipas ng panahon sa malupit na kapaligiran.Maaari nitong bawasan ang parehong mekanikal na katatagan at thermal performance.Palaging itugma ang paraan ng attachment sa operating environment.

• Paggamit ng Maling Paraan ng Attachment para sa Application

Ang pagpili ng paraan na hindi tumutugma sa antas ng kuryente o mga pangangailangan sa disenyo ay maaaring humantong sa sobrang init o pagkabigo.Halimbawa, ang mga magaan na solusyon ay maaaring hindi epektibong humawak ng mataas na init.Ang hindi pagkakatugma na ito ay maaaring makaapekto sa parehong pagganap at pagiging maaasahan.Ang tamang pagpili ay susi sa pangmatagalang tagumpay.

Mga Application ng Heat Sink Attachment Methods

1. Consumer Electronics (Mga Smartphone, Laptop, Tablet)

Ang mga compact na device ay nangangailangan ng mahusay na paglamig sa loob ng napakalimitadong espasyo.Ang mga pamamaraan ng attachment ay dapat na sumusuporta sa mga manipis na disenyo habang pinapanatili ang matatag na thermal contact.Ang mga magaan at mababang profile na solusyon ay madalas na ginusto sa mga produktong ito.Ang epektibong pamamahala ng init ay nakakatulong na mapabuti ang pagganap at ginhawa ng device.

2. Power Electronics (Mga Power Supplies, Inverters, Converters)

Ang mga system na ito ay bumubuo ng mataas na antas ng init at nangangailangan ng malakas at maaasahang pag-alis ng init.Ang mga pamamaraan ng attachment ay dapat hawakan ang tuluy-tuloy na operasyon at mataas na thermal load.Mahalaga rin ang mekanikal na katatagan dahil sa mahabang oras ng pagpapatakbo.Tinitiyak ng wastong paglamig ang kahusayan ng system at pinipigilan ang pagkabigo.

3. Automotive Electronics

Gumagana ang mga automotive system sa malupit na kapaligiran na may vibration, mga pagbabago sa temperatura, at halumigmig.Ang mga paraan ng attachment ay dapat magbigay ng malakas na mekanikal na suporta at pangmatagalang tibay.Ang maaasahang pagwawaldas ng init ay mahalaga para sa kaligtasan at pagganap.Ito ay lalong mahalaga sa mga control unit at power modules.

4. LED Lighting System

Ang mga LED ay gumagawa ng init na maaaring makaapekto sa liwanag at habang-buhay kung hindi maayos na pinamamahalaan.Dapat tiyakin ng mga paraan ng attachment ang pare-parehong thermal contact upang mapanatili ang matatag na output ng liwanag.Ang mahusay na paglamig ay nagpapabuti sa kahusayan ng enerhiya at nagpapahaba ng buhay ng produkto.Ito ay mahalaga sa parehong tirahan at pang-industriya na ilaw.

5. Mga Industrial Equipment at Automation System

Ang mga elektronikong pang-industriya ay madalas na tumatakbo nang tuluy-tuloy at gumagawa ng makabuluhang init.Ang mga paraan ng attachment ay dapat na matibay at makatiis sa mga mahirap na kondisyon.Ang maaasahang paglamig ay nakakatulong na mapanatili ang pare-parehong operasyon at binabawasan ang downtime.Mahalaga ito sa mga sistema ng pagmamanupaktura at kontrol.

6. High-Performance Computing (Mga CPU, GPU, Server)

Ang mga advanced na computing system ay nangangailangan ng mga solusyon sa pagpapalamig na may mataas na pagganap dahil sa matinding pag-load sa pagpoproseso.Dapat suportahan ng mga paraan ng attachment ang malakas na thermal transfer at secure na pag-mount.Ang katatagan ay mahalaga upang mapanatili ang pare-parehong pakikipag-ugnay sa ilalim ng iba't ibang mga pagkarga.Tinitiyak ng epektibong pamamahala ng init ang bilis at pagiging maaasahan ng system.

7. Telecommunications Equipment

Ang mga sistema ng komunikasyon ay patuloy na gumagana at nangangailangan ng matatag na pagganap ng thermal.Ang mga pamamaraan ng attachment ay dapat na sumusuporta sa pangmatagalang pagiging maaasahan at mahusay na pag-alis ng init.Pinipigilan ng wastong paglamig ang pagkasira ng signal at pagkabigo ng kagamitan.Ito ay kinakailangan para sa pagpapanatili ng pagganap ng network at uptime.

Konklusyon

Ang mga heat sink ay mahalaga para sa pagkontrol ng temperatura at pagprotekta sa mga elektronikong sangkap mula sa sobrang init.Ang paraan ng pagkakabit ng mga ito ay direktang nakakaapekto sa kahusayan sa paglipat ng init, katatagan ng makina, at pangmatagalang pagiging maaasahan.Nag-aalok ang iba't ibang paraan ng attachment ng mga natatanging bentahe depende sa mga kinakailangan sa thermal, mga hadlang sa disenyo, at mga pagsasaalang-alang sa gastos.Sa pamamagitan ng pag-iwas sa mga karaniwang pagkakamali at pagsunod sa pinakamahuhusay na kagawian, makakamit ng mga designer ang epektibo at maaasahang thermal management sa mga PCB system.
