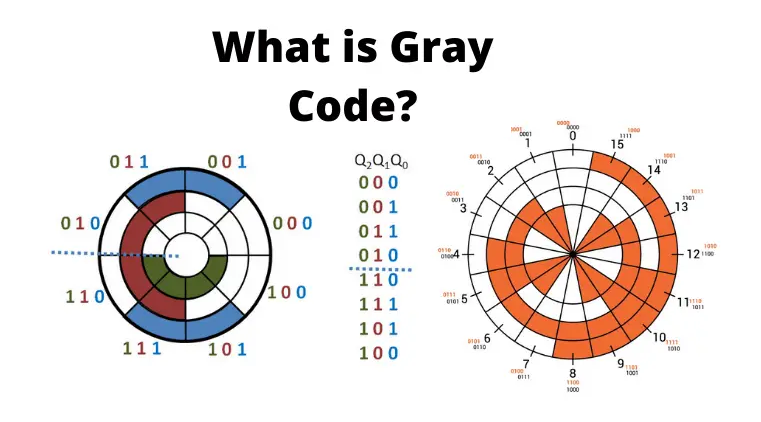

Grey Code: Paano ito gumagana at bakit mahalaga ito?

Ang Grey Code, isang natatanging sistema ng pag -encode ng binary, ay gumaganap ng isang pangunahing papel sa digital na teknolohiya sa pamamagitan ng pagtiyak ng walang tahi na mga paglilipat sa pagitan ng mga estado.Hindi tulad ng tradisyonal na mga code ng binary, ang grey code ay nagbabago lamang nang paisa -isa, binabawasan ang mga error sa panahon ng mga pagbabago ng estado sa mga digital circuit.Ginawa ng ari -arian na ito ang kinakailangan sa mga aplikasyon na nagmula sa pagwawasto ng error at digital na komunikasyon hanggang sa pag -encode ng posisyon sa mga rotary encoder.Sa artikulong ito, naghuhukay kami sa mga notional underpinnings, ebolusyon sa kasaysayan, at praktikal na aplikasyon ng Grey Code.Sa pamamagitan ng paggalugad ng kahalagahan nito sa aktwal na mga sitwasyon at mga pamamaraan na ginamit para sa henerasyon nito, nilalayon naming alisan ng takip ang mga pangunahing prinsipyo na ginagawang grey code na isang pundasyon ng mga modernong digital system.

Catalog

Pangkalahatang -ideya ng Grey Code

Ang Grey Code ay isang pino na sistema ng pag -encode ng binary na nailalarawan sa pamamagitan ng nakakaintriga na pag -aari na ang mga katabing code ay naiiba sa pamamagitan lamang ng isang solong binary digit.Ang natatanging tampok na ito ay nagbibigay -daan sa isang maayos na paglipat sa pagitan ng maximum at minimum na mga halaga na may isang pag -iisa na pagbabago sa anumang sandali.Bilang isang resulta, madalas itong tinutukoy bilang cyclic code o mapanimdim na code.Sa konteksto ng mga digital system, ang kahalagahan ng tumpak na mga paglipat ng code ay malalim.Halimbawa, kapag ginagamit ang maginoo na 8421 binary code, ang paglilipat mula 0111 hanggang 1000 ay nagtutulak sa lahat ng apat na bits upang magbago nang sabay -sabay, na maaaring humantong sa pansamantalang mga maling estado sa loob ng mga circuit.Sa kabaligtaran, ang grey code ay epektibong nagpapagaan sa mga isyung ito sa pamamagitan ng pagtiyak na ang isang bit ay binago sa isang oras, sa gayon ay makabuluhang binabawasan ang panganib ng mga error sa circuit.

Ang pagiging kumplikado ng kulay -abo na code ay lampas sa pangwakas na kahulugan nito;Ito ay gumaganap bilang isang masiglang instrumento sa iba't ibang mga aplikasyon, tulad ng:

• Pagwawasto ng error

• Digital na komunikasyon

• Posisyon ng pag -encode sa mga rotary encoder

Ang pagpapatupad nito ay nakikita sa pang -araw -araw na mga sitwasyon, tulad ng pag -unlad ng mga nababanat na mga protocol ng komunikasyon kung saan ang pag -minimize ng pagkakataon na maling pag -unawa sa panahon ng paghahatid ng signal ay may malaking kabuluhan.

Mga tampok ng Grey Code

Tampok	Paglalarawan
Pagiging maaasahan coding	Pinapaliit ng Grey Code ang mga error sa pamamagitan ng pagbabago lamang ng kaunti Sa panahon ng mga paglilipat sa pagitan ng mga katabing mga halaga, pagbabawas ng pagkalito ng lohika at Kasalukuyang mga spike sa digital circuit kumpara sa natural na binary code.
Error minimization	Hindi tulad ng natural na binary code, kung saan maaaring magbago ang lahat ng mga piraso (hal., Mula sa desimal 3 hanggang 4), ang mga grey code na paglilipat ay nagsasangkot lamang ng kaunti Baguhin, binabawasan ang panganib ng mga kilalang error sa panahon ng anggular Mga conversion sa pag-displacement-to-digital.
Ganap na pamamaraan ng pag -cod	Ang Grey Code ay gumagamit ng isang ganap na paraan ng pag -encode, na tinitiyak pagiging maaasahan at pagbabawas ng posibilidad ng mga kamangha -manghang mga error sa random na data pagkuha.
Solong-hakbang at siklo na mga katangian	Ang tampok na solong hakbang na Grey Code ay nagsisiguro lamang ng kaunti mga pagbabago sa pagitan ng magkakasunod na mga code.Sinusuportahan ng kalikasan ng cyclic na walang tahi Mga paglilipat, pagpapahusay ng kawastuhan at pagiging maaasahan.
Ang mga tampok na kumpleto sa sarili at mapanimdim	Ang mapanimdim at kumpletong kalikasan ay pinapasimple Ang mga operasyon ng negasyon at tinitiyak ang pare -pareho sa pag -encode at pag -decode.
Variable na code ng timbang	Ang bawat kulay -abo na code bit ay walang isang nakapirming timbang, paggawa Ang direktang laki ng paghahambing o operasyon ng aritmetika ay mahirap.Pagbabalik -loob sa Ang natural na binary code ay kinakailangan para sa karagdagang pagproseso.
Quasi-weight code	Ang timbang ng grey code ay tinukoy bilang 2i−1 (na may pinakamababang bit i = 1), na ginagawang angkop para sa mga tiyak na aplikasyon na nangangailangan ng natatangi pag -encode.
Pagkakapare -pareho ng pagkakapare -pareho	Ang pagkakapare -pareho ng katumbas na katumbas ng kulay -abo na mga tugma ng code Ang pagkakapare -pareho ng bilang ng 1s sa salitang Code, tinitiyak ang pagkakapare -pareho sa Mga tseke ng Parity.

Advanced na Stopwatch ng Timing

Desimal	4-bit natural na binary code	4-digit na tipikal na kulay-abo na code	Desimal tatlong kulay -abo na code	Desimal walang laman na anim na kulay -abo na code	Decimal jump anim na kulay -abo na code	Hakbang Code
0	0	0	10	0	0	0
1	1	1	110	1	1	1
2	10	11	111	11	11	11
3	11	10	101	10	10	111
4	100	110	100	110	110	1111
5	101	111	1100	1110	111	11111
6	110	101	1101	1110	101	11110
7	111	100	1111	1011	100	11100
8	1000	1100	1110	1001	1100	11000
9	1001	1101	1010	1000	10000	10000
10	1010	1111	----	----	----	----
11	1011	1110	----	----	----	----
12	1100	1010	----	----	----	----
13	1101	1011	----	----	----	----
14	1110	1001	----	----	----	----
15	1111	1000	----	----	----	----

Kasaysayan ng Pag -unlad ng Grey Code

Aspeto	Mga detalye
Paunang konsepto	Ipinakilala ni Jean-Maurice Baudot noong 1880 bilang isang variant ng Grey Code.
Pormal na pagpapakilala	Iminungkahi ni Frank Grey sa Bell Labs noong 1940s.
Layunin	Upang mabawasan ang mga pagkakamali sa paghahatid ng signal, lalo na sa Pulse Code Modulation (PCM) Systems.
Mga detalye ng patent	Isinampa ni Frank Grey noong 1947 at ipinagkaloob noong 1953 sa ilalim ng Pamagat na "Pulse Code Communication."
Pangunahing ebolusyon	Ang grey code ay naging mahalaga para sa analog-to-digital Pagbabago, pagmamarka ng isang makabuluhang milyahe sa digital na teknolohiya.
Maagang pag -aampon	Ginamit ni George Stibitz ang Grey Code noong 1941 upang makabuo ng isang 8-elemento na grey code counter para sa pagpapagaan ng disenyo ng digital circuit at Ang pag -minimize ng mga error sa panahon ng mga paglilipat ng estado.
Konteksto ng kasaysayan	Lumitaw sa kalagitnaan ng ika-20 siglo, isang panahon ng mabilis Mga pagsulong sa teknolohikal at mataas na demand para sa maaasahang komunikasyon mga system.
Kahalagahan	Grey code bridged teoretikal na pagsulong na may praktikal mga aplikasyon, tinitiyak ang tumpak na paghahatid ng data sa lumalagong digital Landscape.

Paraan ng Pagbabago ng Grey Code

Ang paglikha ng grey code ay gumagamit ng isang recursive technique na nagsasamantala sa mga katangian ng mapanimdim nito.Ang pamamaraang ito ay hindi lamang nagpapakita ng pagiging sopistikado ng kulay-abo na code ngunit inihayag din ang malawak na mga gamit sa mga patlang tulad ng digital circuit design at error correction, kung saan ang katumpakan ay lubos na pinahahalagahan.

Proseso ng henerasyon ng recursive

Ang paglalakbay ay nagsisimula sa pagbuo ng paunang 2^n code na mga salita sa (n+1) -bit grey code.Ang mga salitang code na ito ay idinisenyo upang salamin ang n-bit grey code, na may bawat code na prefixed ng isang 0. Ang paunang hakbang na ito ay naglalabas ng isang malinaw at pamamaraan na istraktura para sa pagpapalawak sa mga umiiral na mga pagkakasunud-sunod.Ang mapanimdim na kalidad ng grey code ay nakatayo nang malaki.Ang kasunod na mga salitang 2^n code ay binubuo ng n-bit grey code na ipinakita sa reverse order, ang bawat prefixed sa pamamagitan ng 1. Ang simetrya na ito ay hindi lamang nag-stream ng proseso ng henerasyon ngunit din bolsters ang pagiging maaasahan ng mga paglilipat ng code, sa gayon binabawasan ang mga pagkakataon ng mga pagkakamali sa panahon ng bitmga pagbabago.Ang nasabing mga katangian ay natagpuan ang malawak na aplikasyon sa mga lugar tulad ng mga rotary encoder at digital na mga sistema ng komunikasyon, kung saan ang pagkadali upang mabawasan ang mga pagkakamali ay sumasalamin nang malalim.

Mahusay na henerasyon ng pagkakasunud -sunod

Ang organisadong likas na pamamaraan ng recursive na ito ay nagtataguyod ng epektibong henerasyon ng mga pagkakasunud -sunod ng grey code.Sa pamamagitan ng paggamit ng intrinsic na mga katangian ng kulay -abo na code, ang diskarte ay binabawasan ang pagiging kumplikado ng computational.Ang kahusayan na ito ay nagpapatunay na halos kapaki -pakinabang sa aktwal na mga sistema, kung saan ang demand para sa bilis at kawastuhan ay madalas na nakikipag -ugnay sa mga panggigipit ng pagganap.

Mga Aplikasyon ng Grey Code

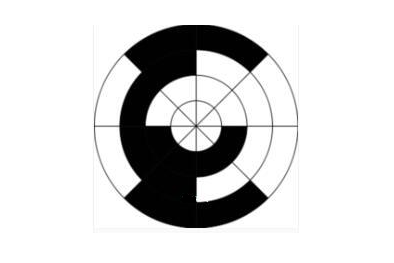

Natagpuan ng Grey Code ang lugar nito sa maraming mga aplikasyon sa iba't ibang mga patlang, karamihan sa mga sensor ng anggulo, mga tool ng makina, at mga sistema ng automotiko.Sa mga konteksto na ito, ang mga sensor ay tungkulin sa pagpapadala ng eksaktong mga posisyon sa mekanikal, na kinakailangan para matiyak ang kapwa kaligtasan at pagganap.Halimbawa, ang isang coding disk ay maaaring nilagyan ng mga contact na gumagawa ng isang 3-bit na binary code, na sumasalamin sa pag-ikot ng disk.Ang mas madidilim na sektor ng disk ay tumutugma sa isang signal ng Logic 1, habang ang mas magaan na sektor ay nagpapahiwatig ng lohika 0. Ang paggamit ng grey code para sa mga sektor na ito ay ginagarantiyahan na isang solong pagbabago lamang sa bawat sunud -sunod na code.Ang katangian na ito ay kadalasang mahalaga dahil pinapagaan nito ang mga potensyal na pagkakamali na nagmumula sa mga pagkakaiba -iba ng pagmamanupaktura, sa gayon ay pinapalakas ang pagiging maaasahan ng mga sensor.

Ang Grey Code ay makabuluhang nag -aambag din sa pagpapagaan ng mga pag -andar ng lohika sa pamamagitan ng mga mapa ng Karnaugh.Ang pagpapagaan na ito ay hindi lamang pantulong sa disenyo ng mga digital na circuit ngunit nakakatulong din sa pag -stream ng pagiging kumplikado at pagpapahusay ng pangkalahatang kahusayan.Bukod dito, ang kaugnayan ng Grey Code ay umaabot sa mga sitwasyon sa paglutas ng problema, tulad ng siyam na mga problema sa serial, kung saan ang mga paglilipat ng estado ay sumunod sa mga prinsipyo ng kulay-abo na code.Ang koneksyon na ito ay nagpapakita ng kakayahang umangkop ng kulay -abo na code na lampas sa simpleng representasyon ng numero;Ito ay kumikilos bilang isang paunang konsepto sa iba't ibang mga lohikal at computational na mga hamon.

Sa konteksto ng tower ng Hanoi puzzle, ang bawat singsing ay maaaring magpakita ng dalawang estado na kinakatawan ng 0 at 1, na magkasama na bumubuo ng isang cyclic binary na pagkakasunud -sunod.Ang bilang ng mga pagbabago sa estado na kinakailangan upang malutas ang puzzle na ito ay nakahanay sa decimal number 341, na nauugnay sa representasyon ng grey code ng 111111111. Ang relasyon na ito ay hindi lamang nagtatampok sa pagiging sopistikado ng matematika ng grey code ngunit binibigyang diin din ang praktikal na kahalagahan nito sa disenyo ng algorithm at pag -optimize.
