Erasable Programmable Logic Device (EPLDS): Isang Gabay sa Disenyo at Aplikasyon

Ang gabay na ito ay nagpapakilala ng mga nabubulok na programmable lohika na aparato (EPLDS), isang nababaluktot at magagamit muli na teknolohiya sa mga integrated circuit.Hindi tulad ng mga tradisyunal na ma -program na aparato, ang mga EPLD ay maaaring mai -configure nang maraming beses, na ginagawang perpekto ang mga ito para sa umuusbong na mga pangangailangan sa disenyo.Susuriin namin ang kanilang mga kakayahan, mga aplikasyon sa mga industriya tulad ng telecommunication at automotiko, at mga pangunahing kadahilanan na dapat isaalang -alang kapag ginagamit ang maraming nalalaman na aparato sa mga modernong elektronika.

Catalog

Pangkalahatang -ideya

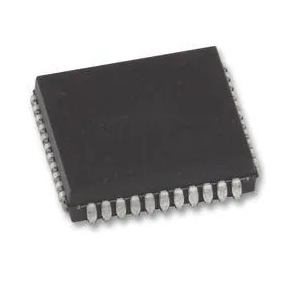

Erasable Programmable Logic Device (EPLDS), na ipinakilala noong kalagitnaan ng 1980s sa pamamagitan ng Aitera, na-rebolusyon na ma-program na lohika kasama ang kanilang mataas na density ng pagsasama at kakayahang umangkop, na lumampas sa mga kakayahan ng mga katulad na aparato tulad ng generic na lohika ng array (GAL).Pinapagana ng EPLDS ang isang mas malawak na hanay ng mga pag -andar ng lohika sa loob ng isang solong chip, na ginagawa silang maraming nalalaman at mahusay para sa iba't ibang mga aplikasyon.Pinapayagan ng kanilang reprogrammability na iakma ang mga disenyo nang hindi pinapalitan ang hardware, isang pangunahing kalamangan sa mga industriya tulad ng telecommunication at automotive, kung saan kinakailangan ang mabilis na prototyping.Ang disenyo ng compact ng EPLDS at mababang pagkonsumo ng kuryente ay ginagawang perpekto para sa mga naka -embed na system at portable na aparato, na itinampok ang kanilang mga teknikal at praktikal na pakinabang sa modernong disenyo ng digital na lohika.

Mga hakbang sa disenyo ng aparato ng PLD

Ang pagdidisenyo ng isang Programmable Logic Device (PLD) ay nagsasangkot ng ilang mga hakbang upang lumikha ng isang functional at mahusay na disenyo.

Ang proseso ay nagsisimula sa Ang pagtukoy sa mga function ng lohika ng circuit.Magagawa ito gamit ang alinman sa mga diagram ng eskematiko o mga wika sa paglalarawan ng hardware (HDL).Ang mga diagram ng eskematiko ay nagbibigay ng isang diretso na paraan upang mailarawan ang mga pangunahing circuit ng lohika ngunit hindi gaanong epektibo para sa paghawak ng mga kumplikadong disenyo.Sa kaibahan, ang mga HDL ay nag -aalok ng isang mas maigsi at nababaluktot na paraan upang ilarawan ang mga pag -andar ng lohika, na ginagawa silang piniling piniling pagpipilian para sa mga modernong disenyo ng PLD.

Susunod, ang mga taga -disenyo ay pumili ng isang angkop HDL para sa kanilang proyekto.Kasama sa mga sikat na pagpipilian ang Abel, VHDL, at Verilog.Ang Abel ay mainam para sa mas simpleng disenyo, tulad ng mga counter o encoder, dahil gumagamit ito ng mga equation ng boolean at mga talahanayan ng katotohanan.Ang VHDL ay mas nakabalangkas at higit sa paghawak ng kumplikadong lohika, na ginagawang angkop para sa masalimuot na mga proyekto.Ang Verilog, kasama ang compact, tulad ng C-tulad ng syntax, ay mahusay para sa parehong disenyo ng lohika at kunwa, na ginagawa itong isang maraming nalalaman na pagpipilian para sa mga advanced na aplikasyon.Ang pagpili ng HDL ay nakasalalay sa pagiging kumplikado at mga tiyak na kinakailangan ng proyekto.

Kapag tinukoy ang mga pag -andar ng lohika, ang susunod na hakbang ay Programming at kunwa.Pinagsasama ng dalubhasang software ang inilarawan na lohika at na -convert ito sa mga expression ng boolean, na kung saan ay nai -save bilang isang Jedec (JED) file.Bago ilipat ang disenyo sa hardware, ang mga simulation ay isinasagawa sa loob ng software upang mapatunayan na ang mga pag -andar ng lohika tulad ng inilaan.Mahalaga ang phase ng kunwa na ito, dahil tinitiyak nito na ang disenyo ay nakakatugon sa mga pagtutukoy ng pagganap at binabawasan ang posibilidad ng mga pagkakamali sa panahon ng pagpapatupad.

Sa wakas, ang disenyo ay Nai -download sa aparato ng PLD.Ito ay nagsasangkot ng paglilipat ng JEDEC file sa hardware gamit ang isang programmer, isang aparato na partikular na idinisenyo upang isulat ang file sa mga PLD tulad ng mga prom, EEPROM, gals, CPLDS, o PALS.Ang mga programmer ay kumonekta sa isang computer sa pamamagitan ng isang kahanay na port at tumpak na i -load ang disenyo sa hardware.Ang hakbang na ito ay nakumpleto ang proseso, pagbabago ng disenyo mula sa isang digital na modelo sa isang pisikal, gumagana na aparato.

Ang proseso ng disenyo ng PLD ay nagsasangkot ng apat na pangunahing hakbang: pagtukoy sa mga pag -andar ng lohika, pagpili ng isang naaangkop na HDL, programming at gayahin ang disenyo, at pag -download ng pangwakas na disenyo sa hardware.Ang bawat yugto ay gumaganap ng isang papel sa pagtiyak ng tagumpay at pagiging maaasahan ng aparato.Habang ang mga tool at pamamaraan ay patuloy na nagbabago, ang mga disenyo ng PLD ay nagiging mas nababaluktot, mahusay, at may kakayahang pangasiwaan ang mga kumplikadong aplikasyon.
