Electronically Commutated Motor (ECM): Gumagana, Mga Uri, at Application

Ang Electronically Commutated Motor (ECM) ay nagbibigay sa iyo ng tumpak na kontrol sa bilis ng motor at kapangyarihan gamit ang electronic control sa halip na fixed electrical frequency.Sa artikulong ito, malalaman mo kung ano ang ECM, kung paano ito gumagana, at kung paano sinusuportahan ng mga panloob na bahagi nito ang maayos at mahusay na operasyon.Makikita mo rin kung paano inihahambing ang performance ng ECM sa iba't ibang bilis at pag-load.Ipinapaliwanag ng artikulo ang mga pangunahing uri ng ECM at kung saan mo karaniwang ginagamit ang mga ito sa mga system.

Catalog

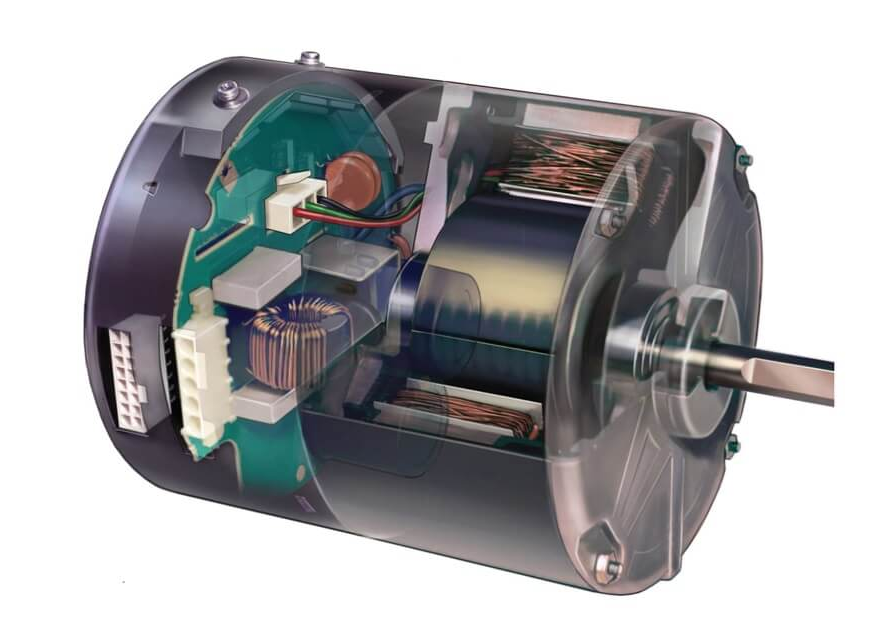

Figure 1. Pangkalahatang-ideya ng Electronically Commutated Motor

Ano ang isang ECM?

Ang Electronically Commutated Motor (ECM) ay isang motor na gumagamit ng elektronikong kontrol upang ayusin ang bilis at kapangyarihan sa halip na umasa sa nakapirming dalas ng kuryente.Ang pangunahing layunin nito ay maghatid ng tumpak na operasyon ng motor habang binabawasan ang hindi kinakailangang paggamit ng enerhiya.Ang mga ECM ay malawakang ginagamit sa mga system na nangangailangan ng matatag at adjustable na output ng motor.Pinapayagan nila ang makinis na mga pagbabago sa bilis batay sa pangangailangan ng system.Ginagawa nitong angkop ang teknolohiya ng ECM para sa modernong kagamitang pinapaandar ng motor.

Prinsipyo ng Paggawa ng isang ECM

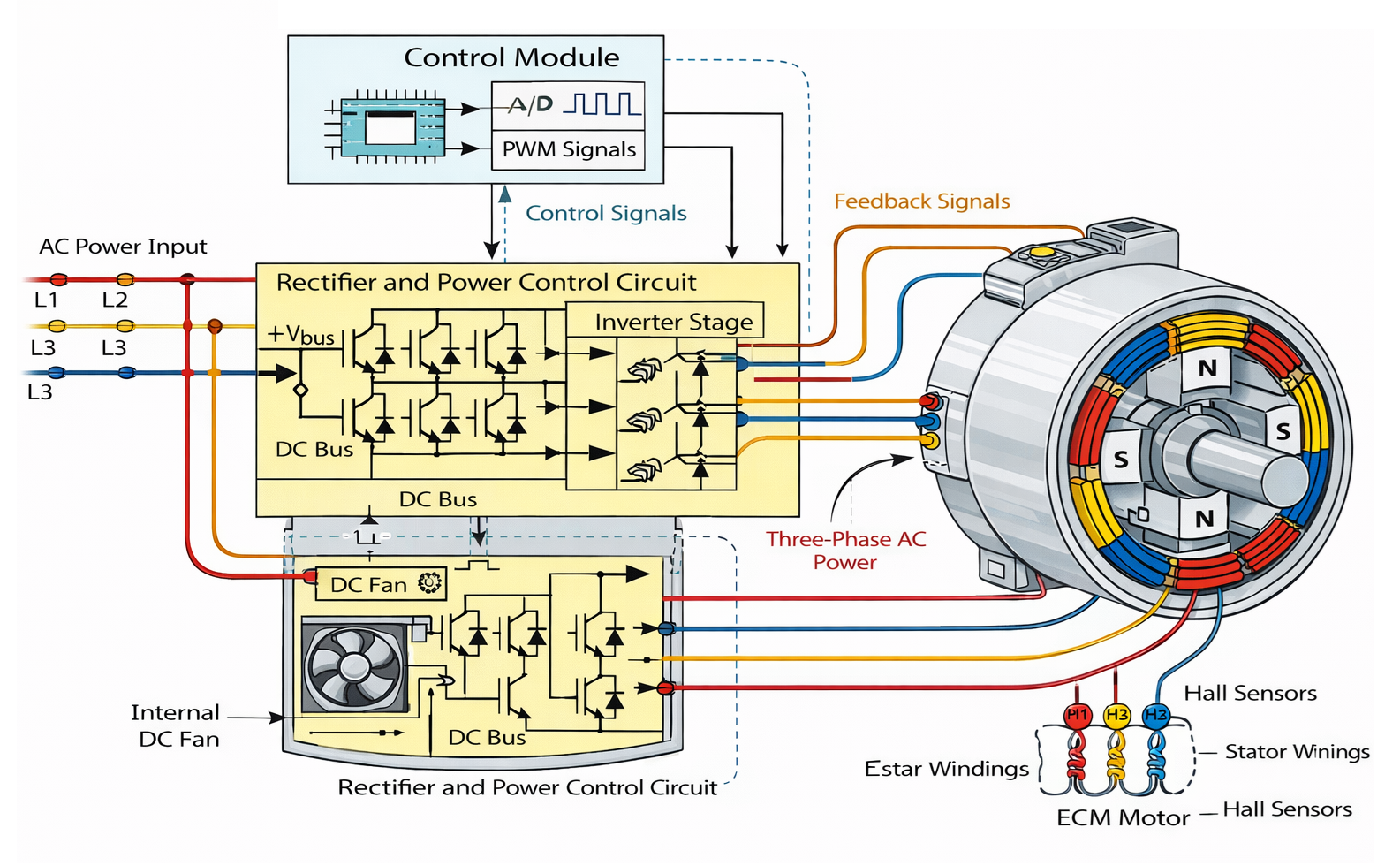

Figure 2. Working Principle ng isang ECM

Gumagana ang isang ECM sa pamamagitan ng pag-convert ng papasok na kuryente sa isang kinokontrol na form bago ito ipadala sa mga windings ng motor.Ang input power ay unang kinokondisyon at pagkatapos ay pinamamahalaan ng mga electronic control signal.Tinutukoy ng mga signal na ito kung gaano karaming kapangyarihan ang natatanggap ng motor at kung kailan ito naihatid.Ang prosesong ito ay nagpapahintulot sa motor na tumugon nang tumpak sa mga kinakailangan sa pagkarga at bilis.

Pinapalitan ng proseso ng electronic commutation ang mechanical switching ng kinokontrol na electrical timing.Patuloy na inaayos ng control logic ang output ng motor batay sa mga kondisyon ng operating.Tinitiyak nito ang matatag na pag-ikot at tumpak na regulasyon ng bilis.Ang daloy ng kuryente ay maayos na pinamamahalaan mula sa input hanggang sa output ng motor.Bilang resulta, ang mga ECM ay nagbibigay ng pare-pareho at kontroladong pagganap ng motor.

Konstruksyon ng isang ECM

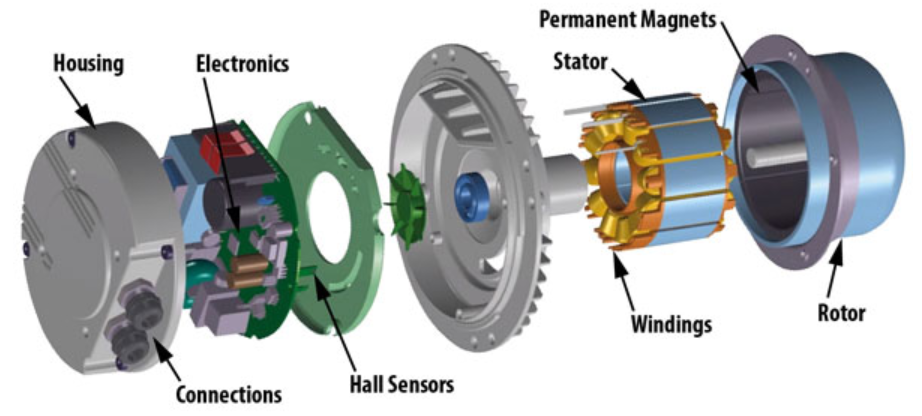

Figure 3. Konstruksyon ng isang ECM Motor

Ang isang ECM ay binuo sa pamamagitan ng pagsasama ng isang motor assembly sa isang electronic control section sa isang compact unit.Ipinapakita ng figure kung paano inayos at konektado ang mga seksyong ito.

• Motor Housing

Ang pabahay ay nakapaloob sa motor at pinoprotektahan ang mga panloob na bahagi mula sa alikabok at panginginig ng boses.Nakakatulong din itong mapanatili ang pagkakahanay ng mga umiikot na bahagi sa panahon ng operasyon.

• Mga Paikot-ikot na Stator

Ang stator ay naglalaman ng maraming windings na nakaayos sa paligid ng motor core.Ang mga paikot-ikot na ito ay lumilikha ng umiikot na magnetic field kapag pinalakas.

• Rotor na may Permanenteng Magnet

Gumagamit ang rotor ng mga permanenteng magnet upang sundan ang magnetic field na ginawa ng stator.Sinusuportahan ng disenyong ito ang makinis at kontroladong pag-ikot.

• Sensor at Lugar ng Koneksyon

Ang mga sensor at konektor ay nagbibigay ng feedback sa posisyon at mga de-koryenteng koneksyon.Ang mga link na ito ay nagbibigay-daan sa tamang koordinasyon sa pagitan ng motor at control electronics.

Pagganap at Kahusayan ng ECM

Ang pagganap ng ECM ay nakatuon sa kung gaano kahusay ang paghahatid ng motor sa output habang pinapanatili ang matatag na kontrol.Kabilang sa mga pangunahing katangian ang kahusayan, paggamit ng kuryente, katumpakan ng bilis, at ingay sa pagpapatakbo.Tinutukoy ng mga salik na ito kung paano kumikilos ang motor sa ilalim ng iba't ibang kondisyon ng pagkarga.

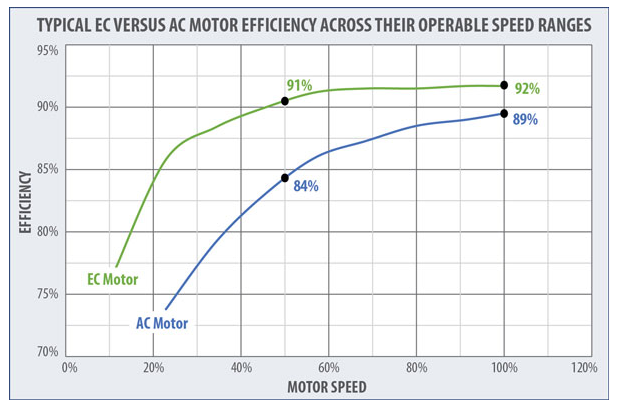

Figure 4. ECM at AC Motor Efficiency sa Saklaw ng Bilis

Ang mga ECM ay nagpapanatili ng matatag na kahusayan kahit na sa mas mababang bilis ng pagpapatakbo.Isinasaayos ang paggamit ng kuryente batay sa aktwal na pangangailangan sa halip na tumatakbo sa buong output.Nagreresulta ito sa mas mababang pag-aaksaya ng enerhiya sa panahon ng partial-load na operasyon.Ang kontrol ng bilis ay nananatiling tumpak sa buong saklaw ng pagpapatakbo.

Figure 5. Performance Envelope ng Maihahambing na AC at EC Fans

Sinusuportahan ng mga ECM ang maayos na paglipat sa iba't ibang load point.Pinapanatili nila ang pare-parehong kontrol sa daloy ng hangin nang walang biglaang pagbaba sa pagganap.Nababawasan ang mga antas ng ingay dahil unti-unti ang mga pagbabago sa bilis.Ginagawa nitong stable at predictable ang operasyon ng ECM sa mga system.

Circuit Board ng ECM

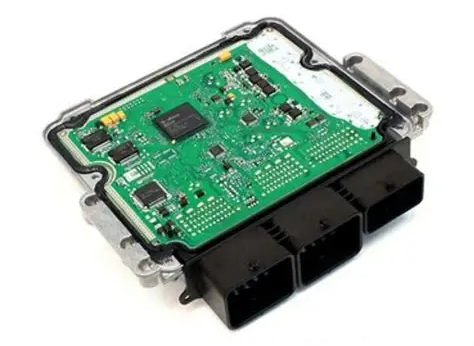

Larawan 6. ECM Control Circuit Board

Ang ECM circuit board ay gumaganap bilang control center ng sistema ng motor.Pinamamahalaan nito ang conversion ng kuryente, pagpoproseso ng signal, at mga function ng kontrol ng motor.Ang mga pangunahing elektronikong bahagi ay humahawak sa regulasyon ng boltahe, timing ng signal, at proteksyon.Pinapayagan ng board ang motor na awtomatikong ayusin ang bilis at metalikang kuwintas batay sa input ng system.Sinusuportahan din nito ang komunikasyon sa pagitan ng mga sensor at ng motor.Ang control board na ito ay nagbibigay-daan sa tumpak at maaasahang operasyon ng ECM.

Mga Uri ng ECM Motors

Patuloy na Torque ECM Motor

Ang isang pare-parehong torque ECM motor ay nagpapanatili ng isang matatag na output ng torque sa iba't ibang bilis.Inaayos ng ganitong uri ang bilis nito habang pinapanatili ang torque na halos hindi nagbabago.Ito ay kapaki-pakinabang kung saan nagbabago ang resistensya ng pagkarga ngunit nananatiling matatag ang torque demand.Kung ikukumpara sa iba pang mga uri ng ECM, mas nakatutok ito sa pagkakapare-pareho ng torque kaysa sa airflow o bilis.Ang pag-uugali na ito ay nakakatulong na mapanatili ang matatag na mekanikal na output.

Patuloy na Airflow ECM Motor

Ang isang pare-parehong airflow ECM motor ay awtomatikong nag-aayos ng bilis upang mapanatili ang isang nakatakdang antas ng airflow.Kapag nagbago ang resistensya ng system, tataas o binabawasan ang bilis ng motor upang makabawi.Ang ganitong uri ay inuuna ang katumpakan ng airflow kaysa sa nakapirming torque o bilis.Kung ikukumpara sa mga pare-parehong torque ECM, mas aktibong tumutugon ito sa mga pagbabago sa presyon.Ito ay dinisenyo para sa mga sistema kung saan kinakailangan ang katatagan ng daloy ng hangin.

Patuloy na Bilis ng ECM Motor

Ang patuloy na bilis ng ECM motor ay idinisenyo upang tumakbo sa isang nakapirming bilis anuman ang pagkakaiba-iba ng pagkarga.Inaayos ng control system ang power para mapanatiling stable ang rotational speed.Nakatuon ang uri na ito sa pagkakapare-pareho ng bilis kaysa sa regulasyon ng torque o airflow.Kung ikukumpara sa iba pang mga uri ng ECM, nag-aalok ito ng mas simpleng kontrol na gawi.Ito ay angkop kung saan kinakailangan ang pare-parehong bilis.

ECM vs PSC Motor vs AC Motor

Tampok	ECM Motor	PSC Motor	AC Motor
Bilis Control Range	0–100% variable na bilis	2–4 discrete bilis ng pag-tap	Single naayos bilis
Kahusayan (%)	85–92%	60–70%	65–75%
kapangyarihan Pag-uugali sa Pagkonsumo	Proporsyonal mag-load ng demand (20–100%)	Near-constant sa rated load	Near-constant sa rated load
Nagsisimula Kasalukuyan	1.2–1.5× kasalukuyang na-rate	3–5× na na-rate kasalukuyang	4–6× na may rating kasalukuyang
Torque Katumpakan ng Kontrol	± 3% metalikang kuwintas regulasyon	Walang active regulasyon ng metalikang kuwintas	Walang active regulasyon ng metalikang kuwintas
ingay Antas (dB)	38–45 dB	50–60 dB	55–65 dB
Bilis Katumpakan	±1–2%	±8–12%	±6–10%
Pagtaas ng init (°C sa itaas ng ambient)	15–25 °C	30–45 °C	35–55 °C
Kontrolin Pamamaraan	Digital electronic commutation	Kapasitor paglipat ng bahagi	Dalas ng linya pagtatalaga sa tungkulin
Part-Load Kahusayan (%)	75–88% sa 40–60% load	45–55% sa 40–60% load	50–60% sa 40–60% load
Input Saklaw ng Boltahe	90–260 VAC	200–240 VAC	200–240 VAC
Sistema Pagsasama	0–10 V, PWM, Modbus, BACnet	On/off o bilis ng tap switching	On/off lang
Pagpapanatili Pagitan	50,000–70,000 oras ng pagpapatakbo	25,000–35,000 oras ng pagpapatakbo	30,000–40,000 oras ng pagpapatakbo
Nagpapatakbo Saklaw ng Bilis (RPM)	300–1,800 RPM	900–1,200 RPM	1,200–1,800 RPM
Sa pangkalahatan Index ng Pagganap ng Elektrisidad	0.85–0.92	0.60–0.70	0.65–0.75

Mga aplikasyon ng ECM

Ginagamit ang mga ECM motor sa maraming system na nangangailangan ng kontroladong pagpapatakbo ng motor at flexibility.

• Residential HVAC Systems

Ang mga ECM ay ginagamit sa mga humahawak ng hangin at mga blower para sa tumpak na kontrol sa daloy ng hangin.Sinusuportahan nila ang makinis na mga pagbabago sa bilis batay sa pangangailangan sa silid.Pinapabuti nito ang ginhawa at pagtugon ng system.

• Mga Komersyal na Sistema ng Bentilasyon

Sa malalaking gusali, pinamamahalaan ng mga ECM ang airflow sa maraming zone.Tumutulong sila na mapanatili ang balanseng pamamahagi ng hangin.Ang kontrol ng bilis ay nagbibigay-daan sa tahimik at matatag na operasyon.

• Mga Yunit ng Pang-industriya na Paghawak ng Hangin

Sinusuportahan ng mga ECM ang tuluy-tuloy na operasyon sa ilalim ng pagbabago ng mga kondisyon ng pagkarga.Pinapayagan nila ang tumpak na kontrol ng mga tagahanga at blower.Pinapabuti nito ang katatagan ng proseso.

• Refrigeration at Cooling Equipment

Inaayos ng mga ECM ang bilis ng motor batay sa pangangailangan ng paglamig.Sinusuportahan nito ang matatag na kontrol sa temperatura.Ang motor ay tumutugon nang maayos sa mga pagbabago sa system.

• Automation at Control System

Ginagamit ang mga ECM kung saan kailangan ang tumpak na tugon ng motor.Madali silang pinagsama sa mga electronic control system.Nagbibigay-daan ito sa tumpak na regulasyon ng paggalaw at bilis.

Konklusyon

Nagbibigay ang mga ECM ng tumpak na kontrol sa bilis, matatag na operasyon, at mahusay na paggamit ng kuryente.Ang kanilang electronic control system ay nagbibigay-daan sa maayos na pagganap sa ilalim ng iba't ibang kondisyon ng pagkarga.Sa patuloy na mga pagpipilian sa torque, airflow, at bilis, ang mga ECM ay umaangkop sa maraming kinakailangan ng system.Ang mga tampok na ito ay ginagawang malawakang ginagamit ang mga ito sa HVAC, bentilasyon, pang-industriya, at mga sistema ng kontrol.
