Digital Signal Processing (DSP): Paano Ito Gumagana, Mga Bahagi, Teknik, at Aplikasyon

Malalaman mo kung ano ang Digital Signal Processing (DSP) at kung paano nagiging kapaki-pakinabang na digital data ang mga signal.Ipinapakita nito kung paano kinukuha, sinasala, sina-sample, pinoproseso, at ginawang mga magagamit na output ang mga signal.Makikita mo rin ang mga pangunahing bahagi ng system, karaniwang mga diskarte sa DSP, pangunahing mga parameter ng pagganap, at karaniwang mga application.Sa wakas, inihahambing nito ang DSP sa pagpoproseso ng analog signal upang malaman mo kung kailan ginagamit ang bawat isa.

Catalog

Figure 1. Digital Signal Processing (DSP)

Ano ang Digital Signal Processing (DSP)?

Ang Digital Signal Processing (DSP) ay ang paraan ng pagsusuri at pagbabago ng mga signal sa digital form, nagmula man ang mga ito sa mga sukat o digital na source.Ang mga pisikal na signal gaya ng tunog, temperatura, vibration, boltahe, mga imahe, at radio wave ay kadalasang ginagawang analog electrical signal ng mga sensor at pagkatapos ay na-digitize ng analog-to-digital converter (ADC), bagama't ang ilang mga sensor ay direktang nagbibigay ng mga digital na output.Kapag nasa numeric na anyo, ang isang processor ay nagsasala ng ingay sa matematika, kumukuha ng impormasyon, nagpapahusay ng kalidad, o nag-compress ng data bago ito ipadala sa storage, display, o mga sistema ng komunikasyon.Binibigyang-daan ng DSP ang mga electronic system na mathematically na mag-analyze, mag-transform, at mag-reconstruct ng mga signal gamit ang mga numerical algorithm sa halip na puro analog circuit.

Paano Gumagana ang Digital Signal Processing?

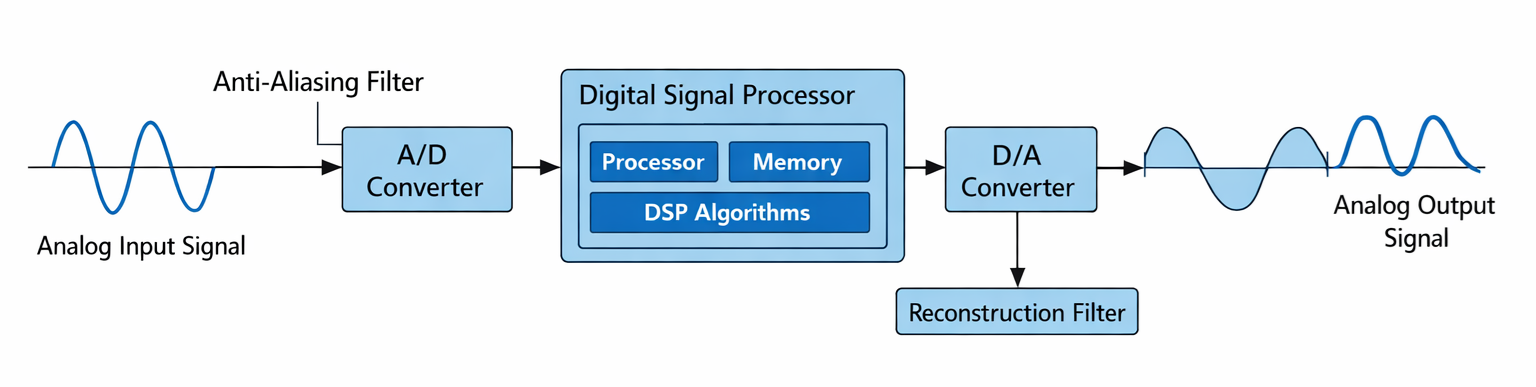

Larawan 2. Prinsipyo sa Paggawa ng DSP

Ang isang tipikal na sistema ng pagsukat ng DSP ay gumagana sa isang pagkakasunud-sunod na nagko-convert ng signal sa digital form para sa pagtutuos, bagama't ang ilang mga DSP system ay nagpoproseso ng digital na data at hindi nangangailangan ng analog na conversion.Gaya ng ipinapakita sa diagram, ang proseso ay nagsisimula sa isang analog input signal na ginawa ng isang sensor gaya ng mikropono, antenna, o aparato sa pagsukat.Bago ang pag-digitize, dumadaan ang signal sa isang filter na anti-aliasing na naglilimita sa bandwidth ng signal sa mas mababa sa kalahati ng dalas ng sampling upang maiwasan ang pagbaluktot ng aliasing.Ang nakakondisyon na waveform pagkatapos ay pumapasok sa A/D converter (ADC), kung saan ito ay na-sample sa mga discrete time interval at binibilang sa mga discrete amplitude na antas, na gumagawa ng binary digital na representasyon.

Ang digital data ay pinoproseso ng isang sistema ng pagpoproseso gaya ng isang DSP chip, microcontroller, CPU, GPU, o FPGA na nagpapatakbo ng mga DSP algorithm na nagsasagawa ng mga mathematical na operasyon gaya ng pag-filter, pagbabago, at pagtuklas.Pagkatapos ng pagproseso, ang digital na output ay ipinadala sa D/A converter (DAC) upang muling likhain ang isang analog signal.Dahil ang DAC ay gumagawa ng staircase (zero-order hold) approximation ng waveform, dumadaan ito sa isang reconstruction filter na nagpapakinis sa waveform, na gumagawa ng smoothed band-limited na analog approximation ng orihinal na signal.

Mga Bahagi ng isang DSP System

Component	Function
Sensor / Transducer	Nagbabalik-loob a pisikal na dami sa isang electrical o digital signal
Analog Front-End	Gumaganap signal conditioning tulad ng amplification, impedance matching, antas paglilipat, at proteksyon
Anti-Aliasing Salain	Mga paghihigpit signal bandwidth sa mas mababa sa kalahati ng sampling frequency upang maiwasan ang aliasing
ADC	Mga sample at binibilang ang analog signal sa digital data
DSP Processor	Isinasagawa ang DSP algorithm at mathematical operations sa digital data
Alaala	Mga tindahan mga programa, coefficient, intermediate buffer, at data ng input/output
DAC	Nagbabalik-loob digital data sa isang staircase analog signal na karaniwang nangangailangan pagsasala ng muling pagtatayo
Output Device	Analog actuator, display, storage system, o digital na interface ng komunikasyon

Mga Uri ng Digital Signal Processing Technique

Mga Teknik sa Pag-filter

Ang pag-filter ay ang proseso ng pag-alis ng mga hindi gustong bahagi ng isang signal habang pinapanatili ang kapaki-pakinabang na impormasyon.Ang maingay na waveform ay pumapasok sa digital filter at isang mas malinis na waveform ang lalabas sa output.Gumagana ang mga filter ng FIR gamit lamang ang kasalukuyan at nakalipas na mga halaga ng input, na ginagawang matatag at mahuhulaan ang mga ito.Ang mga filter ng IIR ay muling gumagamit ng mga nakaraang output upang lumikha ng mas matalas na pag-filter na may mas kaunting mga pag-compute.Dahil sa pag-uugali ng feedback na ito, ang mga filter ng IIR ay dapat na maingat na idinisenyo upang maiwasan ang kawalang-tatag.Ang mga digital na paraan ng pag-filter na ito ay karaniwang ginagamit para sa pag-alis ng ingay sa mga audio signal at mga sukat ng sensor.

Transform Techniques

Binabago ng pagpoproseso ng Transform ang isang senyales sa isa pang mathematical form upang mas madaling maobserbahan ang mga katangian nito.Ang waveform ay na-convert mula sa pagkakaiba-iba ng oras sa isa pang representasyon na nagpapakita ng mga nakatagong detalye.Ang FFT ay malinaw na nagpapakita ng mga bahagi ng dalas ng signal.Ang mga pangkat ng DCT ay mahusay na nagse-signal ng enerhiya para sa mga multimedia compression system.Ang Wavelet transform ay nagpapakita ng parehong maikli at mahabang mga tampok ng signal sa iba't ibang sukat.Ang mga pagbabagong ito ay ginagamit upang pag-aralan ang mga signal sa komunikasyon at mga aplikasyon ng media.

Spectral Analysis

Sinusuri ng spectral analysis kung paano kumakalat ang signal energy sa mga frequency.Ang isang waveform ay na-convert sa isang spectrum na naglalaman ng mga peak sa mga tiyak na frequency.Mula sa pananaw na ito, ang mga harmonika at bandwidth ay maaaring direktang masukat.Nakikita ang mga nangingibabaw na tono kahit na mahirap mapansin ang mga ito sa orihinal na waveform.Ang pamamaraang ito ay kapaki-pakinabang para sa mga diagnostic ng vibration at inspeksyon ng signal ng radyo.Nakakatulong ito na matukoy kung ang isang signal ay kumikilos nang normal o naglalaman ng mga abnormal na bahagi.

Adaptive Processing

Awtomatikong inaayos ng adaptive processing ang gawi ng system batay sa papasok na data.Ang error sa output ay bumabalik sa system upang pinuhin ang tugon nito.Patuloy na ina-update ng algorithm ang mga panloob na parameter upang tumugma sa pagbabago ng mga kundisyon.Nagbibigay-daan ito sa system na subaybayan ang ingay o interference sa paglipas ng panahon.Ito ay karaniwang ginagamit sa echo cancellation at background noise suppression.Ang resulta ay isang mas malinis at mas matatag na signal sa mga dynamic na kapaligiran.

Pagproseso ng Compression

Ang pagpoproseso ng compression ay binabawasan ang laki ng digital data habang pinapanatili ang mahalagang impormasyon.Ang isang malaking stream ng data ay nagiging isang mas maliit na naka-encode na stream pagkatapos ng pagproseso.Ang mga kalabisan na pattern ay tinanggal at ang hindi gaanong kapansin-pansing mga detalye ay maaaring gawing simple.Binabawasan nito ang mga kinakailangan sa storage at transmission bandwidth.Ang mga format ng audio, larawan, at video ay lubos na umaasa sa diskarteng ito.Nagbibigay-daan ito sa mas mabilis na komunikasyon at mahusay na pangangasiwa ng data sa mga multimedia system.

Mga Teknikal na Pagtutukoy ng DSP

Parameter	Saklaw ng numero
Sampling Rate	8 kHz (speech), 44.1 kHz (audio), 96 kHz–1 MHz (instrumentasyon)
Resolusyon (Bit Depth)	8-bit, 12-bit, 16-bit, 24-bit, 32-bit float
Pinoproseso Bilis	50 MIPS – 2000+ MIPS o 100 MMAC/s – 20 GMAC/s
Dynamic na Saklaw	~48 dB (8-bit), 72 dB (12-bit), 96 dB (16-bit), 144 dB (24-bit)
Latency	<1 ms (kontrol), 2–10 ms (audio), >50 ms (katanggap-tanggap ang streaming)
Signal-to-Noise Ratio (SNR)	60 dB–140 dB depende sa kalidad ng converter
Alaala Kapasidad	32 KB – 8 MB on-chip RAM, external memory hanggang GB
kapangyarihan Pagkonsumo	10 mW (portable) – 5 W (high-performance DSP)
Haba ng Salita	16-bit na naayos, 24-bit fixed, 32-bit floating point
orasan Dalas	50 MHz – 1.5 GHz
Throughput	1–500 Msamples/s
Interface Bandwidth	1 Mbps – 10 Gbps (SPI, I2S, PCIe, Ethernet)
Katumpakan ng ADC	±0.5 LSB hanggang ±4 LSB
DAC Resolusyon	10-bit – 24-bit
Nagpapatakbo Temperatura	−40°C hanggang +125°C (pang-industriya na grado)

Mga aplikasyon ng DSP

Ginagamit ang pagpoproseso ng digital na signal upang awtomatikong sukatin, pagbutihin, at pag-aralan ang mga signal, kabilang ang mga sumusunod na application:

• Pagproseso ng audio (pagpigil ng ingay, pagkansela ng echo, mga equalizer)

• Speech recognition at voice assistant

• Pagproseso ng imahe sa mga digital camera (demosacing, pag-filter, pagpapahusay, at pag-compress)

• Biomedical signal monitoring (ECG, EEG) at medical imaging (ultrasound)

• Wireless na mga sistema ng komunikasyon (modulation, demodulation, channel coding, synchronization, at equalization)

• Radar at sonar detection

• Pagsubaybay sa pang-industriya na panginginig ng boses

• Proteksyon ng power system at harmonic analysis

• Mga sistema ng feedback sa kontrol ng motor at automation

• Video compression at streaming codec

DSP kumpara sa Analog Signal Processing

Tampok	Digital Pagproseso ng Signal	Analog Pagproseso ng Signal
Signal Representasyon	Na-sample mga value sa discrete time steps (hal., 44.1 kHz sampling)	tuloy-tuloy boltahe/kasalukuyang waveform
Amplitude Katumpakan	Quantized mga antas (hal., 2¹⁶ = 65,536 na antas sa 16-bit)	tuloy-tuloy ngunit nalilimitahan ng katumpakan ng bahagi (±1–5%)
Dalas Katumpakan	Eksakto numerical frequency ratios	Depende ang drift sa RC/LC tolerances at temperatura
Pag-uulit	Magkapareho output para sa parehong data at code	Nag-iiba sa pagitan ng mga yunit at sa paglipas ng panahon
ingay pagkamaramdamin	Tanging front-end na apektado pagkatapos ng conversion	ingay naipon sa buong circuit path
Temperatura Katatagan	Minimal pagbabago (batay sa digital logic threshold)	Makakuha at nag-iiba ang offset sa koepisyent ng °C ng mga bahagi
Pag-calibrate Kinakailangan	Karaniwan minsan o wala	Madalas nangangailangan ng pana-panahong pag-recalibrate
Pagbabago Pamamaraan	Firmware/software update	Hardware kailangan ang muling disenyo
Pangmatagalan Drift	Limitado sa katumpakan ng orasan (ppm level)	Component nagiging sanhi ng %-level drift ang pagtanda
Matematika Mga operasyon	tumpak aritmetika (magdagdag, magparami, FFT)	Tinatayang gamit ang pag-uugali ng circuit
Dynamic Muling pagsasaayos	Real-time posible ang paglipat ng algorithm	Naayos na topology
Pagkaantala Pag-uugali	Mahuhulaan pagkaantala sa pagproseso (µs–ms)	Near-instant ngunit nag-iiba sa phase shift
Scalability	Pagiging kumplikado tumataas sa pamamagitan ng pagkalkula	Pagiging kumplikado tumataas sa pamamagitan ng mga idinagdag na sangkap
Pagsasama Antas	Isang chip maaaring palitan ang maraming mga circuit	Nangangailangan maramihang mga discrete na bahagi
Karaniwan Mga aplikasyon	Mga modem, audio pagproseso, pagpoproseso ng imahe, kontrol na lohika	RF amplification, analog filtering, power amplification

Konklusyon

Kino-convert ng DSP ang mga signal sa discrete data para ma-filter, mabago, matukoy, ma-compress, at ma-interpret ang mga ito gamit ang mga mathematical algorithm.Nakadepende ang performance ng system sa sampling rate, resolution, bilis ng pagproseso, dynamic range, latency, at ingay na gawi.Ang kakayahang umangkop at katatagan nito ay ginagawa itong angkop para sa mga komunikasyon, multimedia, kontrol, medikal na pagsubaybay, at pagsusuri sa industriya, habang ang pagpoproseso ng analog ay nananatiling kapaki-pakinabang para sa simple o napakababang latency na mga gawain.Magkasama, ang parehong mga diskarte ay umaakma sa isa't isa sa mga modernong electronic system.
