Digital phase-lock loop (DPLL): disenyo, sangkap, at operasyon

Ang gabay na ito ay galugarin ang digital phase-lock loop (DPLL), isang pangunahing bahagi ng mga modernong digital circuit na kilala para sa kawastuhan at pagiging maaasahan nito.Ang DPLL ay gumaganap ng isang papel sa mga gawain tulad ng modulation, demodulation, at pag -synchronise sa iba't ibang mga industriya.Sa pamamagitan ng pagbagsak ng mga sangkap nito at kung paano ito gumagana, ang artikulong ito ay nagtatampok sa disenyo, pag -andar, at pakinabang ng DPLL sa tradisyonal na mga sistema ng analog.

Catalog

Paggalugad ng Kagamitan

Ang digital phase-lock loop (DPLL) ay nakatayo bilang isang elemento ng quintessential sa kontemporaryong teknolohiya, na hinihimok ng mga breakthrough sa digital circuit na teknolohiya.Ang maraming nalalaman na aplikasyon ay kinabibilangan ng modulation, demodulation, frequency synthesis, FM stereo decoding, pag -synchronize ng mga subcarrier ng kulay, at pagproseso ng imahe.Ang mga aparatong ito ay lumiwanag para sa kanilang pagiging maaasahan, pagiging compactness, at kahusayan sa gastos, na epektibong pagtagumpayan ang likas na mga drawback ng mga analog phase-lock loops, tulad ng DC drift, saturation ng aparato, at pagkamaramdamin sa kapangyarihan at pagbabagu-bago ng temperatura.Ang kakayahan ng pamamahala ng mga sample ng discrete ay mahusay na nag -aambag sa malawakang pag -aampon.Untiquely, ang isang phase-lock loop ay nagpapatakbo bilang isang phase feedback control system, na may isang DPLL na nagpapatunay na higit na mahusay sa pamamagitan ng paggamit ng mga discrete digital signal para sa pamamahala ng mga error sa halip na patuloy na mga analog voltages, na humahantong sa paglalarawan bilang all-digital phase-lock loops (DPLLS).

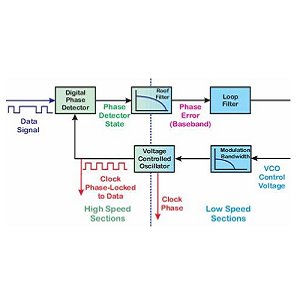

Ang isang DPLL ay binubuo ng mga sangkap: ang phase reference extraction circuit, crystal oscillator, frequency divider, phase comparator, at pulse compensation gate.Ang output ng dalas ng divider ay nakahanay sa nais na dalas habang ang phase comparator ay maingat na sinusuri ang signal ng sanggunian.Kung ang isang mas mataas na lokal na dalas ay sinusunod, ang mga pulses ay madiskarteng tinanggal upang mabawasan ang dalas, samantalang kung ang dalas ay hindi sapat, ang mga pulses ay idinagdag upang pinuhin ang pag -synchronize.Ang isang malakas na DPLL ay binubuo ng isang digital phase detector (DPD), isang digital loop filter (DLF), at isang digital na kinokontrol na boltahe na oscillator (DCO).Ang mga taon ng eksperimento at aplikasyon ay humantong sa mga inhinyero na alisan ng takip ang malawak na kakayahan ng mga DPLL sa iba't ibang mga larangan ng industriya, na nag -aalok ng malalim na pananaw sa kanilang operasyon at pagpipino.

Digital Phase Detector (DPD)

Ang isang pangunahing sangkap ng DPLL ay ang digital phase detector, na kilala rin bilang sampling phase detector, para sa paghahambing ng yugto ng signal ng pag-input na may output mula sa oscillator na kinokontrol ng boltahe.Ang nagreresultang boltahe ng output, na sumasalamin sa pagkakaiba -iba ng phase, ay gumagabay sa mga proseso ng pagsasaayos ng loop.Ang mga detektor ng digital phase ay dumating sa iba't ibang uri: zero-crossing, flip-flop, lead-lag, at nyquist rate sampling detector.

Digital Loop Filter (DLF)

Ang digital loop filter ay gumaganap ng isang papel sa pagbawas ng ingay at pagpino ng oras ng pagtugon ng loop.Ang pag -andar nito bilang isang elemento ng pagwawasto ay makabuluhan, na sumasalamin sa tungkulin ng mga analog na katapat nito.Ang sadyang disenyo at pagpili ng istraktura ng digital filter ay mahalaga sa pagbibigay kapangyarihan sa DPLL upang matugunan ang mga layunin ng pagganap nito.

Digital boltahe na kinokontrol na oscillator (DCO)

Ang digital na naka-control na oscillator na kinokontrol ng boltahe, kung minsan ay tinutukoy bilang isang digital na orasan, ay gumagana nang katulad sa isang analog VCO, na bumubuo ng isang output bilang isang pagkakasunud-sunod ng mga pulses.Ang DLF ay namamahala sa tiyempo ng mga pulses na ito sa pamamagitan ng pagpapadala ng mga signal ng pagsasaayos, na nakakaapekto sa kasunod na panahon ng pag -sampling na may kaugnayan sa mga naunang pagbabago.Ang iterative feedback loop na ito ay sumailalim sa pagpipino sa pamamagitan ng parehong pag -aaral ng empirikal at mga pagpapahusay ng teoretikal, na nagtatag ng isang pundasyon para sa napakaraming mga modernong aplikasyon.

Mga Operasyong Digital Phase-lock na loop

Ang isang digital na naka-lock na loop ay sumasailalim sa isang masusing proseso na idinisenyo upang makamit ang masusing pag-synchronize ng mga frequency:

Dinamika ng paghahambing ng signal

Sa una, ang signal signal at lokal na signal ng oscillator, na na -conceptualize bilang sine at kosine, ay magpasok ng isang yugto ng pagsusuri sa loob ng digital phase detector.Ang detektor ay nagbubunga ng isang boltahe ng output na sumasalamin sa pagkakaiba -iba ng phase sa pagitan ng mga signal na ito.Ang paghahambing sa phase na ito ay katulad sa masalimuot na proseso ng pag -tune ng isang musikal na instrumento, na nangangailangan ng mga pagsasaayos upang mapanatili ang maayos na balanse para sa simetrya at kawastuhan.

Proseso ng Pagsasaayos ng Kadalasan

Kasunod nito, ang mga hakbang sa filter ng digital na loop ay mahusay na linisin ang output ng detektor ng ingay na may mataas na dalas.Ang pinakintab na signal na ito ay nag -aayos ng boltahe ng DCO (digital na kinokontrol na oscillator) na boltahe ng pag -input, subtly na nakakaimpluwensya sa dalas ng lokal na oscillator.Ang pagtugon sa anumang mga dalas na mismatches, ang system ay gumagamit ng isang mababang-pass filter, na nagbibigay-daan sa DCO na mag-gravitate patungo sa pagkakahanay.Ang mekanismo ng agpang ito ay sumasalamin sa patuloy na pagbabantay na matatagpuan sa mga kumplikadong kapaligiran tulad ng kontrol sa trapiko ng hangin, kung saan ang walang hanggang pag-aayos ng pag-aayos ay nagsisiguro ng mga walang tahi na operasyon.

Nakamit at pagpapanatili ng pag -synchronise

Habang ang signal ng lokal na oscillator ay nakahanay sa dalas ng pag -input, ang pagkakaiba sa phase ay nagpapawalang -bisa, na bumubuo ng isang pare -pareho na output ng DC mula sa parehong phase detector at ang loop filter.Sa pag -stabilize ng dalas nito, pinangunahan ng DCO ang loop sa isang naka -synchronize, "naka -lock na estado."Ang balanse na ito ay nakasaksi sa kakayahan ng loop para sa pare -pareho, na nakapagpapaalaala sa matatag na pag -andar sa mga grids ng enerhiya na nangangailangan ng patuloy na pag -synchronize upang maiwasan ang kaguluhan.Ang detalyadong pag-unlad ng pamamaraang ito ay binibigyang diin ang papel ng digital na naka-lock na loop sa mga sistemang teknolohikal, sanay sa pagkamit ng pag-synchronize sa gitna ng pagbabago ng mga kondisyon.
