Ipinaliwanag ng mga teoryang Demorgan: Pagpapasimple ng mga expression ng lohika para sa mas mahusay na disenyo ng circuit

Ipinapaliwanag ng gabay na ito ang mga teorema ni Demorgan, na dalawang simple ngunit malakas na mga patakaran sa lohika.Ang mga patakarang ito ay makakatulong sa iyo na baguhin o i -flip ang mga pahayag ng lohika upang mas madaling maunawaan o makatrabaho.Sa gabay na ito, malalaman mo kung ano ang mga teorema na ito, kung paano sila nagtatrabaho sa mga logic gate tulad ng at, o, at hindi, at kung paano gumamit ng isang pamamaraan na tinatawag na "bar-breaking" na pamamaraan upang gawing mas simple ang mga kumplikadong lohika.Sa madaling mga halimbawa at mga tip-hakbang na tip, ang gabay na ito ay tumutulong sa iyo na gamitin ang mga teorema ng Demorgan sa tamang paraan upang mas mahusay at mas mabilis ang iyong mga circuit.

Catalog

Ano ang mga teoryang Demorgan?

Ang mga teoryang Demorgan ay dalawang mahahalagang patakaran sa boolean algebra.Ang Boolean algebra ay isang paraan upang gumana sa lohika, gamit ang mga bagay tulad ng "totoo" o "maling," o 1s at 0s, na madalas na ginagamit sa mga computer.Ang mga teoryang ito ay pinangalanan kay Augustus de Morgan, isang matematiko sa Britanya na nakatira noong 1800s.Tinulungan niya ang mga tao na maunawaan kung paano baguhin at gawing simple ang mga lohikal na expression.Ang mga patakarang ito ay nagsasabi sa amin kung paano i -flip o baguhin ang mga lohikal na pahayag sa isang matalinong paraan.Kung kumuha ka ng isang lohikal na pahayag at nais mong hanapin ang kabaligtaran (o pandagdag), maaari mong gamitin ang mga teorema ng Demorgan upang mas madaling gawin ito.Ang ideya ay maaari kang lumipat at sa o, o o at, at pagkatapos ay maglagay ng isang hindi (isang "hindi" o "kabaligtaran") sa bawat bahagi ng pahayag.Ginagawa nitong mas madaling maunawaan o magtrabaho na may kumplikadong lohika.

Kahit na ito ay maaaring tunog tulad ng matematika, talagang kapaki -pakinabang ito sa buhay, lalo na sa mga electronics at computer.Marami ang gumagamit ng mga patakarang ito kapag nagdidisenyo sila ng mga bagay tulad ng mga circuit, na kung saan ay ang mga maliliit na bahagi sa loob ng mga computer at iba pang mga aparato na gumagawa ng lahat.Sa pamamagitan ng paggamit ng mga teoryang Demorgan, maaari nilang gawin ang parehong circuit na gawin ang parehong trabaho, ngunit may mas kaunting mga bahagi.Makakatulong ito sa trabaho ng circuit nang mas mabilis at gumamit ng mas kaunting lakas.Kapag ang isang circuit ay may mas kaunting mga bahagi, nagiging mas mura din ito upang gawin at mas maaasahan.Nangangahulugan ito na mas malamang na masira o magkaroon ng mga problema.Mas mabuti rin ito sa kapaligiran dahil nakakatipid ito ng enerhiya.Dahil kapaki -pakinabang ang mga ito, marami ang natutunan tungkol sa mga teorema na ito sa mga paaralan kapag nag -aaral sila ng lohika o electronics.

Pag -unawa sa Pagpapuno ng Grupo

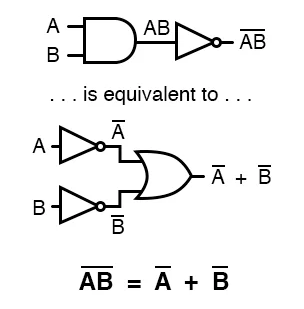

Larawan 2. Ang teorema ni Demorgan para sa pandagdag sa grupo

Upang mailapat nang tama ang mga teoryang Demorgan, mahalagang maunawaan kung paano gumagana ang pandagdag, lalo na kung inilalapat ito sa isang pangkat ng mga variable.Ang pagkumpleto ng isang solong variable (tulad ng isang nagiging isang ′ o ā) ay nag -flip lamang ng lohika nito: totoo ang totoo, at ang maling ay nagiging totoo.Ngunit kapag ang pandagdag ay sumasakop sa isang pangkat tulad ng (AB) ′ nagbabago kung paano nasuri ang buong expression.Sa (ab) ′, una mong isinasagawa ang at operasyon sa pagitan ng A at B, pagkatapos ay kunin ang pandagdag sa resulta.Iyon ay naiiba sa A′B ′, kung saan ang bawat variable ay naakma bago ang at operasyon.Mahalaga ang pagkakaiba na ito.Ang pagpapagamot (AB) ′ at A′B ′ bilang pareho ay maaaring humantong sa hindi tamang pag -uugali ng circuit.Ang pag -unawa kung paano at kailan ilalapat ang pandagdag ay nagsisiguro na ang inilaan na lohika ay napanatili, lalo na sa panahon ng pagpapagaan ng circuit.

Logic Gates at Paano Nalalapat ang Mga Teorya ng Demorgan?

Ang mga logic gate ay ang mga pangunahing bahagi na ginamit upang bumuo ng mga digital system, tulad ng mga computer at iba pang mga elektronikong aparato.Ang bawat uri ng gate ay nagsasagawa ng isang simpleng gawain batay sa isang bagay na tinatawag na logic ng Boolean, na kung saan ay isang uri ng matematika na gumagamit lamang ng dalawang halaga: totoo (1) at maling (0).

Narito ang tatlong pinakakaraniwang uri ng mga logic gate:

At At gate: Ang gate na ito ay nagbibigay lamang ng isang tunay na output kung ang lahat ng mga input nito ay totoo.Kung kahit ang isang input ay hindi totoo, ang resulta ay hindi totoo.

At O gate : Ang gate na ito ay nagbibigay ng isang tunay na output kung hindi bababa sa isa sa mga input nito ay totoo.Ang resulta ay hindi totoo kapag ang lahat ng mga input ay hindi totoo.

At Hindi gate: Ang gate na ito ay tumatagal lamang ng isang input at i -flip ito.Kung ang input ay totoo, ang output ay nagiging hindi totoo, at kung ito ay hindi totoo, ang output ay nagiging totoo.

Ngayon, ang mga teoryang Demorgan ay mga patakaran na makakatulong sa amin na maunawaan kung paano magkakaibang mga pintuan ang maaaring nauugnay sa bawat isa.Ang mga patakarang ito ay lubhang kapaki -pakinabang kapag nagdidisenyo ng mga digital na circuit.Narito kung paano sila gumagana.A NAND GATE ay tulad ng paggawa ng isang at operasyon muna at pagkatapos ay i -flipping ang resulta (hindi).Ngunit ayon sa teorema ni Demorgan, ito ay katulad ng pagkuha ng bawat input, pag -flip ng mga ito (hindi), at pagkatapos ay ilagay ito sa isang o gate.Kaya, ang isang gate ng NAND ay kumikilos pareho ng isang o gate sa bawat input na baligtad.A Ni gate ay tulad ng paggawa ng isang o operasyon at pagkatapos ay i -flipping ang resulta (hindi).Ito ay kapareho ng pagkuha ng bawat input, pag -flipping una sa kanila (hindi), at pagkatapos ay ilagay ang mga ito sa isang at gate.Kaya, ang isang nor gate ay gumagana katulad ng isang at gate sa bawat input na baligtad.

Ang dalawang pangunahing patakaran ng mga teoryang Demorgan

Ang mga teoryang Demorgan ay dalawang mahahalagang patakaran sa lohika at elektronika na makakatulong sa amin na muling isulat at gawing simple ang mga kumplikadong lohikal na pahayag.Ang mga patakarang ito ay lalo na kapaki -pakinabang kapag nagtatrabaho kami sa mga lohika na pintuan sa mga circuit.

Narito ang dalawang pangunahing mga patakaran:

1. Ang kabaligtaran (o hindi) ng A at B ay pareho sa hindi isang o hindi B:

(Ab) ′ = a ′ + b ′

Nangangahulugan ito na kung mayroon kang isang sitwasyon kung saan ang dalawang bagay (A at B) ay parehong kailangang mangyari, at nais mo ang kabaligtaran nito, maaari mong sabihin na kahit papaano ay hindi mangyayari ang isa sa kanila.

2. Ang kabaligtaran (o hindi) ng A o B ay pareho sa hindi at hindi B:

(A + b) ′ = a′b ′

Nangangahulugan ito na kung sasabihin mo ang alinman sa A o B ay maaaring mangyari, at nais mo ang kabaligtaran nito, pareho ito sa pagsasabi ng parehong A at B ay hindi mangyayari.

Ang mga patakarang ito ay kapaki -pakinabang dahil makakatulong sila sa amin na gawing mas simple ang mga lohikal na expression.Sa halip na makitungo sa isang hindi inilalapat sa isang pangkat ng mga variable, maaari nating i -on ito sa isang bagong expression na mas madaling maunawaan o makatrabaho.Ginagamit nila ang mga patakarang ito upang lumikha ng mas simple at mas mahusay na mga disenyo sa pamamagitan ng pagbabawas ng bilang ng mga kailangan ng lohika.Na nakakatipid ng oras, puwang, at kapangyarihan lalo na mahalaga sa mga bagay tulad ng mga computer chips at maliit na elektronikong aparato.Kaya, sa madaling sabi, ang mga teoryang Demorgan ay tumutulong na maging kumplikadong lohika sa isang bagay na mas madaling pamahalaan at gamitin sa iyong mga disenyo.

Ang bar-breaking technique

Ang pamamaraan ng bar-breaking ay isang madali at visual na paraan upang magamit ang mga teorema ng Demorgan.Sa digital na lohika, kung minsan nakakakita kami ng isang bar (tulad ng isang linya) na nakasulat sa isang buong expression.Ang bar na ito ay nangangahulugan na ang buong expression ay kinumpleto o baligtad (na tulad ng sinasabi na "hindi").Ang pamamaraan ng bar-breaking ay nagpapakita sa amin kung paano muling isulat ang mga expression na ito sa isang mas simpleng paraan sa pamamagitan ng "pagsira" ng bar sa mas maliit na bahagi.

Narito kung paano ito gumagana: Kapag nakakita ka ng isang linya o bar (tinatawag na isang pandagdag na bar) sa isang pangkat ng mga variable at isang operasyon ng lohika, maaari kang gumamit ng isang patakaran upang mabago ang expression.Kung ang pandagdag bar ay higit sa isang at operasyon (kung saan ang dalawang variable ay dumami nang magkasama, tulad ng AB), binabago mo ang at sa isang o (karagdagan na simbolo), at binabago mo rin ang bawat variable sa kabaligtaran nito, o pandagdag.Halimbawa, (ab) ′ ay nagiging isang ′ + b ′.Ang linya sa ibabaw ng AB ay nagsasabi sa amin na kunin ang kabaligtaran ng parehong A at B, at baguhin ang at sa isang o.

Sa kabilang banda, kung ang pandagdag bar ay higit sa isang o operasyon (kung saan ang dalawang variable ay idinagdag nang magkasama, tulad ng A + B), pagkatapos ay gawin mo ang kabaligtaran.Binago mo ang o sa isang at, at umakma sa bawat variable.Kaya, (a + b) ′ ay nagiging A′B ′.

Pinasimple ang lohika ng boolean sa mga teoryang Demorgan

Kapag pinasimple ang mga expression ng boolean, ang pag -aaplay ng mga teoryang Demorgan ay maaaring mabawasan ang pagiging kumplikado.Tingnan natin ang sumusunod na expression: (A + (BC) ′) ′.Upang gawing simple ito nang hakbang, nagsisimula kami sa pamamagitan ng paglalapat ng teorema ni Demorgan sa panlabas na pandagdag.Binago nito ang expression sa isang ′ · ((BC) ′) ′.Susunod, pinasimple namin ang dobleng pandagdag, na nagwawasak, na nagbibigay sa amin ng isang ′ · BC.Kaya, ang orihinal na kumplikadong expression ay pinapasimple nang maayos sa A′BC.

Ang pagbawas na ito ay nag -aalis ng hindi kinakailangang pagiging kumplikado at nagpapahusay ng kahusayan sa circuit.Ang pinasimple na bersyon ay nangangailangan ng mas kaunting mga gate ng lohika at nagbibigay -daan para sa mas mabilis na pagproseso, na mahalaga sa mga system at naka -embed na aparato kung saan limitado ang pagganap at puwang.Mahalagang maunawaan na ang tamang pagpangkat sa mga expression ng boolean ay kinakailangan.Ang paggamit ng mga panaklong at pandagdag na bar ay tumutukoy sa pagkakasunud -sunod ng mga operasyon, at kung hindi ito ginagamit nang hindi tama, ang lohika ng expression ay maaaring magbago nang buo.

Halimbawa, isaalang -alang ang pagkakaiba sa pagitan ng (AB) ′ at A′B ′.Ang unang expression, (AB) ′, ay kumakatawan sa pandagdag sa resulta ng A at B. sa kaibahan, ang A′B ′ ay nangangahulugang ang A at B ay bawat isa ay nauna, at pagkatapos ay magkasama.Ang mga expression na ito ay hindi katumbas, at ang maling pag -interpret sa kanila sa panahon ng pagpapagaan ay maaaring humantong sa maling pag -uugali ng circuit.Kung ikaw ay programming, pagdidisenyo ng hardware, o mga sistema ng pag -debug, na pinapanatili ang tumpak na pagpangkat ay nagsisiguro na ang expression ng boolean ay kumikilos ayon sa inilaan.Mahalaga ang pagbibigay pansin sa istraktura kapag nakikitungo sa kumplikado o nested na lohika.

Maramihang mga pangkat at pagpapagaan

Subukan nating gawin ang expression ((a + b) ′ + c) ′ mas madaling maunawaan sa pamamagitan ng pagsira nito sa hakbang -hakbang.Papimple muna namin ang bahagi sa loob, pagkatapos ay gumana ang aming paraan palabas, gamit ang mga simpleng patakaran sa lohika.Una, tingnan ang bahagi (A + B) ′.Ayon sa Demorgan's Theorem, kapag kinuha mo ang hindi dalawang bagay na idinagdag (A + B), nagbabago ito sa hindi isang pinarami ng hindi ng B. sa madaling salita, (a + b) ′ ay nagiging isang ′.Ngayon, isinasaksak namin iyon pabalik sa pangunahing expression.Kaya sa halip na ((a + b) ′ + c) ′, mayroon na tayo ngayon (A′B ′ + C) ′.

Susunod, inilalapat namin muli ang teorema ni Demorgan sa bagong expression na ito.Tulad ng dati, kapag kinuha mo ang hindi isang kabuuan, binago mo ang plus sa isang pagpaparami at gawin ang hindi sa bawat bahagi.Kaya, (A′B ′ + C) ′ ay nagiging (A′B ′) ′ · C ′.Ngayon pinasimple namin (A′B ′) ′.Muli, gamit ang teorema ni Demorgan, pareho lang ito sa pagbabalik sa orihinal na form, kaya (a′b ′) ′ ay nagiging isang + B. kaya ngayon ang buong expression ay (A + b) · c ′.

Ang hakbang na ito sa pamamagitan ng hakbang na ito ay nakakatulong na siguraduhin na hindi kami gumawa ng anumang mga pagkakamali.Kung laktawan namin ang isang hakbang o baguhin ang pagpapangkat sa maling paraan, maaari itong humantong sa isang ganap na magkakaibang sagot, na maaaring magdulot ng mga problema lalo na sa mga sitwasyon kung saan ginagamit ang lohika na ito sa mga system tulad ng mga computer o circuit.

Konklusyon

Ang mga teoryang Demorgan ay ginagawang mas madaling maunawaan at ayusin ang kumplikadong lohika.Sa pamamagitan ng pag -aaral kung paano i -flip ang ats sa ORS (at kabaligtaran) at gumamit nang tama nang tama, maaari mong i -on ang isang magulo na pahayag ng lohika sa isang bagay na simple at kapaki -pakinabang.Makakatulong ito kapag nagtatayo ng mga bahagi ng computer o mga elektronikong sistema, dahil ang mas simpleng lohika ay nangangahulugang mas kaunting mga bahagi, mas kaunting paggamit ng enerhiya, at mas kaunting mga pagkakamali.Gamit ang mga hakbang at tip mula sa gabay na ito, maaari mong kumpiyansa na gumana nang may lohika at disenyo nang mas mahusay, mas matalinong mga circuit.
