Ipinaliwanag ng DS3231 RTC Module: PIN Diagram, Specs, at Microcontroller Interfacing

Sa isang panahon kung saan ang tumpak na pag-iingat ng oras ay ang panghuli sa pag-unlad ng teknolohiya, ang mga aparato ng real-time (RTC) ay lumitaw bilang mga kinakailangang sangkap sa hindi mabilang na mga aplikasyon.Mula sa mga sistema ng GPS na humihiling ng walang kaparis na katumpakan ng tiyempo sa mga operasyon ng server na nakasalalay sa maaasahang pag -synchronize, ang mga module ng RTC ay sumasailalim sa pag -andar ng mga modernong sistema.Nilagyan ng mga backup ng baterya, ang mga aparatong ito ay nagpapatakbo nang walang putol kahit na sa mga pagkagambala sa kapangyarihan, tinitiyak ang walang tigil na pagsubaybay sa oras sa mga malubhang sitwasyon.Kabilang sa napakaraming mga module ng RTC na magagamit, ang DS3231 ay nakatayo bilang isang tanda ng katumpakan at pagiging maaasahan.Sa pamamagitan ng temperatura na nakabahaging kristal na oscillator at mga advanced na tampok, ito ay naging isang paborito.Ang artikulong ito ay naghuhukay sa mga kakayahan ng DS3231, ipinakita ang pagsasama nito sa mga platform ng Arduino, paggalugad ng magkakaibang mga aplikasyon, at pag-highlight ng mga teknikal na makabagong ideya na ginagawang isang pundasyon sa mga proyekto na sensitibo sa oras.

Catalog

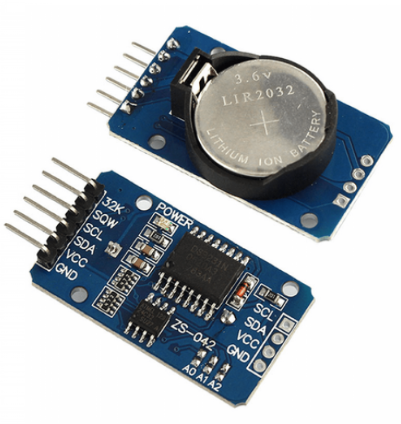

Pangkalahatang -ideya ng module ng DS3231 RTC

Ang DS3231 Ang module ng RTC ay nagniningning sa pambihirang katumpakan nito, na may utang sa temperatura na nabuo ng kristal na oscillator na naka-embed sa loob.Ang kahalagahan nito ay nagiging maliwanag sa hindi mahuhulaan na mga sitwasyon, kung saan ang mga pagkagambala ng kapangyarihan ay maaaring hamunin ang pagpapatuloy ng pag -iingat ng pag -timeeping, gayunpaman ang backup ng baterya ng module ay nagpapanatili ng operasyon nito nang walang kahirap -hirap.Kinukuha ng module ang oras na may masidhing pansin sa mga segundo, minuto, at oras.Bukod dito, nagbibigay ito ng komprehensibong mga detalye sa kalendaryo, kabilang ang araw, buwan, at taon, naaangkop sa 12-oras o 24 na oras na mga format.Ang onboard crystal resonator ay makabuluhang binabawasan ang pag -drift ng oras, tinitiyak ang walang kaparis na pagkakapare -pareho ng pag -iingat.

Natagpuan ng DS3231 ang sarili na kinakailangan sa isang napakaraming mga elektronikong proyekto na nangangailangan ng tumpak na pamamahala ng oras.Kasama sa mga halimbawa ang mga sistema ng pag -log ng data at mga aplikasyon ng pag -iskedyul.Ginagarantiyahan ng module na ang mga aktibidad ay isinasagawa nang maaasahan at punctually.Ang pakikipagtulungan nito sa AT24C32 EEPROM ay nagpapalawak ng mga pagpipilian sa imbakan ng data, pagdaragdag sa kakayahang umangkop sa proyekto.Maaari mong pahalagahan ang kumbinasyon na ito, na pinapasimple ang paghawak ng data at nagpapatibay ng kawastuhan.Ang synergy na ito ay naglalarawan ng isang malalim na pag -unawa sa pagsasama ng mga advanced na tampok ng module, sa huli ay pinasimple ang masalimuot na mga sistema at pagpapakita ng kadalubhasaan na kinakailangan para sa mahusay na pamamahala ng mga module ng RTC.

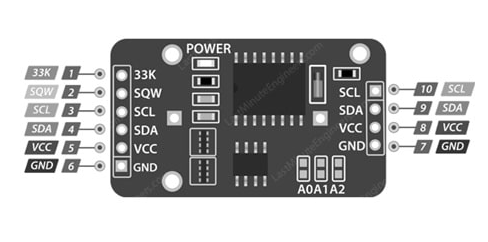

Pag -configure ng PIN

Pangalan ng pin	Paglalarawan
33k	Ito ang output pin na nagbibigay ng bayad temperatura at tumpak na orasan ng sanggunian.
SQW	Nagbibigay ng isang parisukat na alon sa iba't ibang mga frequency at din nagsisilbing isang signal ng makagambala.
SCL	Ang serial orasan (CLK) pin, higit sa lahat na ginagamit sa I2C komunikasyon.
SDA	Ang serial data pin, na ginamit sa komunikasyon ng I2C.
VCC	Ang power supply ng module;Ikonekta ito sa 3.3V o 5V.
Gnd	Ang ground pin na ginamit upang magbigay ng isang karaniwang lupa.

Mga tampok at spec

Tampok	Mga detalye
Operasyon ng boltahe	Mga pag -andar na may mababang boltahe
I -reset ang pag -andar	Pushbutton para sa oras ng pag -reset
Backup ng baterya	May kasamang backup ng baterya
I2C interface	Dalawang-direksyon, 400 kHz para sa mabilis na paghahatid
Eeprom	32 byte para sa basahin/isulat at pag -save ng data
Mga mode ng RTC	Nagpapatakbo sa 12-oras o 24 na oras na mga format
Pagpapalit ng Pinagmulan ng Power	Awtomatikong lumipat mula sa mapagkukunan ng kapangyarihan hanggang sa integral baterya
Square-wave output	Programmable bilang bawat pangangailangan
Impormasyon sa Timekeeping	Nagpapanatili ng segundo, minuto, oras, araw, linggo, buwan, at taon
Uri ng Package	16, 300-mil kaya package
Saklaw ng temperatura ng operating	-45 ° C hanggang -80 ° C.
Pinakamataas na boltahe (VCC)	+0.3 volts
Katumpakan ng temperatura	± 3 ° C.
Saklaw ng Operating Boltahe	2.3V hanggang 5.5V
Kasalukuyang backup ng baterya	500 Ma
Kawastuhan @ -40 ° C hanggang 80 ° C.	± 3.5 ppm
Kawastuhan @ 0 ° C hanggang 40 ° C.	± 2.0 ppm

Seamless pagsasama ng DS3231 kasama si Arduino Uno

Ang karanasan ng pagsasama ng module ng DS3231 kasama ang Arduino Uno ay katulad ng isang kasiya -siyang puzzle kung saan ang bawat piraso ay nakahanay upang makabuo ng isang magkakaugnay na larawan.Ang DS3231 ay nakatayo para sa kakayahang subaybayan ang oras nang may katumpakan, na patuloy na tiktik nang maayos kahit na ang panlabas na kapangyarihan ay whisked ang layo, hindi katulad ng maginoo na mga orasan ng system na humina sa mga sandali.

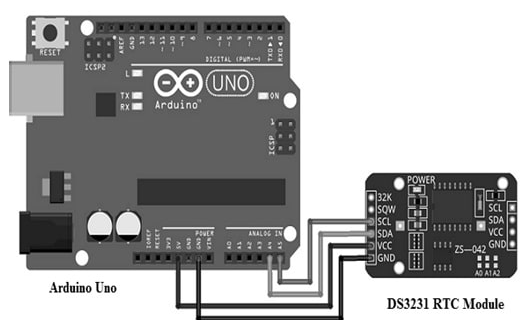

Mga koneksyon

• Mga Assignment ng PIN: Ang pagsasama ay nagsasangkot sa pagtatalaga ng Arduino Uno's A4 at A5 pin sa SDA at SCL pin sa DS3231, ayon sa pagkakabanggit.

• Kapangyarihan at lupa: Ang pagtatatag ng kapangyarihan at lupa ay kasing dali ng pag -uugnay sa VCC at GND pin sa pagitan ng mga aparato.

Komunikasyon

• Protocol: Sa pamamagitan ng pag -ampon ng protocol ng komunikasyon ng I2C, ang module ay nangangako ng mahusay na paglipat ng data, na nagpapasigla ng isang walang tahi na diyalogo sa pagitan ng mga sangkap.

Ang kasamang script ay hindi lamang gumagabay sa iyo sa pamamagitan ng pag -set up ng DS3231 kasama ang Arduino ngunit dinala ang module sa buhay habang kumukuha ng oras na may kagalingan.Ang pag-tap sa mga nakalaang pag-andar ng aklatan, pinadali nito ang komunikasyon ng I2C at mahusay na tulay ang pagbabagong loob sa pagitan ng binary-coded decimal (BCD) at mga karaniwang format ng desimal.Kapag na -upload, ang script na ito ay nagbabago sa Arduino sa isang mapagbantay na timekeeper, na nagpapakita ng data ng orasan sa pagiging totoo sa pamamagitan ng serial monitor.Ang tunay na nagtatakda ng DS3231 bukod ay ang matatag na kawastuhan nito sa pag -iingat, na nagpapanatili ng katumpakan na ito kahit na sunud -sunod mula sa mapagkukunan ng kapangyarihan nito.Ang pare -pareho na pagiging maaasahan ay nag -iniksyon ng kumpiyansa sa aplikasyon nito sa magkakaibang mga sitwasyon, na ginagawa itong hindi lamang isang timekeeper, ngunit isang tahimik na saksi sa pagpasa ng mga sandali.

Gumagamit ng module ng DS3231 RTC

Naghahain ang DS3231 RTC module ng maraming mga tungkulin sa mga sitwasyon na hinihingi ang tumpak na pamamahala ng oras.Ang paggamit nito ay umaabot mula sa mga personal na gadget tulad ng mga laptop, computer, at mga smartphone, kung saan nakahanay ito ng pag -timeke ng pag -ikot sa iba pang mga pag -andar ng computing nang walang kamali -mali.Para sa mga aparato na nakatuon sa pag -iingat ng kapangyarihan, tulad ng mobile electronics, ang kahusayan nito sa pagkonsumo ng enerhiya ay ginagawang angkop.Kapansin -pansin, ang adeptness nito sa pakikipag -ugnay na may mabilis na patakaran ng komunikasyon ay bolsters ang aplikasyon nito sa mga portable na teknolohiya, kabilang ang mga sistema ng GPS.

Timekeeping sa iba't ibang mga teknolohiya

Nasasaksihan ng mundo ng teknolohikal ang maraming nalalaman na aplikasyon ng DS3231, na sumasaklaw sa mga console ng gaming at robotics.Ang mga sektor na ito ay umaasa sa masalimuot na katumpakan ng oras upang itaas ang mga pamantayan sa pagganap at mapahusay ang interactive na karanasan.Ginagamit ng mga metro ng utility ang module upang maingat na dokumento ang data ng pagkonsumo ng dokumento, na tumutulong sa iyo sa mga pagsusumikap sa pamamahala ng enerhiya.

Mga Proyekto ng Microcontroller

Bilang isang pangunahing elemento sa microcontroller ventures, lalo na sa mga platform ng Arduino at Raspberry Pi, tinitiyak ng DS3231 na ang mga operasyon na sensitibo sa oras nang walang pagkagambala.Maaari mong hawakan ang module nang mataas na pagsasaalang -alang sa pagiging maaasahan nito, isinasaalang -alang ito ng isang pangunahing sangkap sa parehong mga kapaligiran sa pag -aaral at kumplikadong mga propesyonal na proyekto.

Mga system na sensitibo sa tiyempo

Ang mga system na nagpapatakbo sa mapanganib na tiyempo - tulad ng mga server at data logger - napakalaking kalamangan mula sa katumpakan ng DS3231.Ang pare -pareho na pagkakahanay sa mga internasyonal na sukatan ng oras ay kapaki -pakinabang para sa mga application na ito.Ang module ay nagtatanghal ng isang alternatibong alternatibong badyet para sa pagpapanatili ng mga pamantayan sa buong mundo, na sumasamo sa mga naghahanap ng pinakamainam na kawastuhan ng oras sa isang paraan na may malay-tao.Pinahuhusay ng paglawak nito ang pagganap na kapasidad ng mga sistemang ito, na nagpapagana ng pinabuting pagproseso at pagsusuri ng data, na nagiging lalong pabago -bago habang umuusbong ang mga system.
