DS1307 RTC Module: Mga sangkap, aplikasyon, at mga pagtutukoy

Ang gabay na ito ay galugarin ang module ng DS1307 Real Time Clock (RTC), isang elemento para sa tumpak na pag -timeke ng pag -timeeping sa isang malawak na hanay ng mga elektronikong sistema.Karaniwang ginagamit sa mga aparato tulad ng mga computer at server, ang DS1307 ay naghahatid ng maaasahang pamamahala ng oras sa pamamagitan ng built-in na controller nito, quartz crystal resonator, at oscillator.Sa gabay na ito, susuriin namin ang panloob na disenyo, mga pangunahing teknikal na tampok, mga diskarte sa pakikipag -ugnay, at mga aplikasyon, na nagpapakita kung paano ito pinapanatili ang kawastuhan kahit na may kaunting pagkonsumo ng kuryente.

Catalog

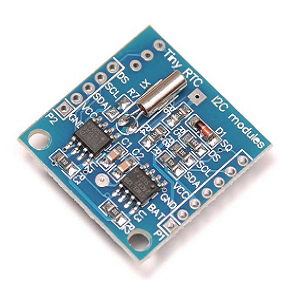

Pangkalahatang -ideya ng module ng DS1307 RTC

Ang DS1307 Nag -aalok ang RTC module ng isang mahusay na mahusay na pagpipilian para sa pagpapanatili ng tumpak na mga pagsukat ng oras, pagsasama ng komunikasyon ng I2C upang ma -maximize ang pag -andar.Sentro sa mga kakayahan nito, nagtatampok ito ng isang komprehensibong binary-coded decimal (BCD) na orasan at kalendaryo, kasabay ng isang 56-byte na hindi pabagu-bago ng SRAM para sa epektibong pangangalaga ng data.Sa pamamagitan ng I2C bus, maaari mong makuha ang impormasyon sa mga segundo, minuto, oras, araw, petsa, buwan, at taon, na nagpapahiram ng isang kontrol sa paglipas ng oras ng pagkuha ng data.Ang tampok na orasan/kalendaryo ng BCD ay nilikha upang gawing simple ang representasyon at pagmamanipula ng oras, tinitiyak ang parehong katumpakan at kadalian sa paggamit.Ang pagsasama ng isang 56-byte SRAM ay nagpapabuti sa pagiging matatag nito, na nag-aalok ng isang pakiramdam ng seguridad sa pamamagitan ng pagpapanatili ng integridad ng data kahit na sa mga pagkalugi ng kuryente, na nagpapahintulot sa karagdagang tinukoy na imbakan ng data nang walang pag-aalala.Ang advanced na engineering ng module ay sumusuporta sa mga awtomatikong pagsasaayos para sa mga petsa ng pagtatapos ng buwan, kabilang ang mga kalkulasyon ng paglukso ng taon, na itinaas ang pasanin ng manu-manong pagwawasto sa hindi praktikal na mga setting.Ang pagkakaroon ng 12-oras at 24 na oras na mga format, kasabay ng mga tagapagpahiwatig ng AM/PM, ay nagbibigay ng magkakaibang mga kagustuhan, na sumasalamin sa kakayahang umangkop ng module.Ang isang standout na aspeto ng DS1307 ay ang kakayahan ng power-sense nito, na pinadali ang isang maayos na paglipat sa kapangyarihan ng backup sa panahon ng pangunahing mga outage ng kuryente.Tinitiyak nito ang isang tuluy -tuloy na proseso ng pag -timekeeping, na nagpapatunay ng kapaki -pakinabang sa mga aplikasyon kung saan ang pagpapatuloy ay nauna at patuloy na pagiging maaasahan ng data ng oras, tulad ng sa loob ng mga naka -embed na system.

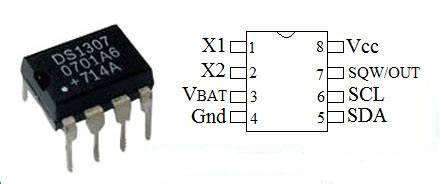

Pag -configure ng PIN ng DS1307 IC

Pin Hindi.	Pangalan ng pin	Paglalarawan
Mga Pins 1 & 2	X1, x2	Ang Crystal oscillator ay dapat na kaalyado sa dalawang pin na ito.
Pin 3	V-Bat	Konektado sa positibong terminal ng baterya;nagsisilbing a backup input supply para sa isang normal na 3V lithium cell upang mapanatili ang tumpak Timekeeping kapag nawala ang pangunahing kapangyarihan.
Pin 4	Gnd	Ground pin (negatibong input ng kuryente) ng RTC IC.
Pin 5	VCC	Positibong Power Input Pin na may saklaw na 3.3V hanggang 5.5V.
Pin 6	SCL & SDA	SCL: Ang pag -input ng orasan para sa komunikasyon ng I2C, pag -synchronize kilusan ng data.SDA: Data I/O PIN para sa I2C serial interface.
Pin 7	Sqw/out	Ginamit upang makakuha ng mga frequency ng alon ng parisukat (1Hz, 4KHz, 8kHz, o 32kHz) Programmatically.

Mga tampok at pagtutukoy ng DS1307 RTC

Tampok/Pagtukoy	Paglalarawan
Operating boltahe	5v
Uri ng Package	Magagamit sa isang 8-pin SOIC/DIP package.
Interface	Two-wire I2C interface.
Output pin	1Hz output pin.
Pagkonsumo ng kuryente	Kumonsumo ng <500NA sa mode ng backup ng baterya kasama ang Tumatakbo ang Oscillator.
Memorya ng hindi pabagu-bago	56 byte para sa pag -iimbak ng data.
Pre-program na oras	Dumating na-pre-program sa kasalukuyang panahon.
Mga pag -andar ng timekeeping	Pinamamahalaan ang lahat ng mga pag -andar ng timekeeping.
Validity ng kabayaran	May bisa hanggang sa taong 2100.
Backup ng baterya	Ang module ay sinusuportahan ng baterya.
Kakayahan ng Microcontroller	Nagbibigay ng simpleng mga interface ng serial port para sa karamihan Mga Microcontroller.
Ang pagtuklas ng power-fail	Nagtatampok ng awtomatikong pag-alis ng power-fail at lumipat Circuitry.

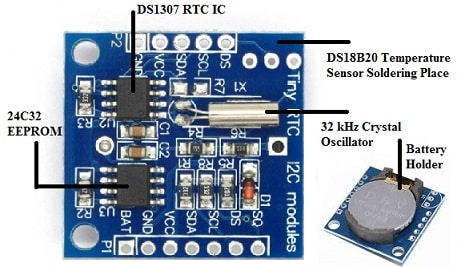

Mga Bahagi ng DS1307 RTC Module

DS1307 RTC Integrated Circuit

Ang sentro sa module ay ang DS1307 RTC IC, na naatasan sa pagpapanatili ng tumpak na oras sa maraming mga aplikasyon.Ito ay interface sa pamamagitan ng I2C protocol, pinadali ang diretso na palitan ng data na may kaunting paglalagay ng kable, na sumasalamin sa madalas na nais na pagiging simple sa mga praktikal na aplikasyon.Nag-aalok ang IC ng operasyon sa alinman sa isang 24 na oras o 12-oras na format na may indikasyon ng AM/PM, na akomodasyon ng magkakaibang mga pangangailangan sa pag-timekeeping.

32kHz Crystal Oscillator

Ang 32kHz crystal oscillator, ay nagbibigay ng isang matatag na dalas na kinakailangan para sa kawastuhan ng oras.Habang ang mga pagkakaiba-iba ng temperatura ay maaaring maging sanhi ng kaunting mga paglilipat, ang mga ito ay pinamamahalaan sa pamamagitan ng mga pamamaraan ng kabayaran sa temperatura, ang pag-agaw ng mga pananaw sa empirikal sa katumpakan ng maayos.

24C32 EEPROM Component

Nagtatampok ng isang 24C32 EEPROM chip, ang module ay nagbibigay -daan para sa permanenteng pag -iimbak ng mga setting ng pagsasaayos.Ang pag -agaw sa ibinahaging I2C bus sa RTC, pinapahusay nito ang kahusayan sa komunikasyon.Ang pag-embed ng data sa loob ng hardware ay nagdaragdag ng aparato sa sarili at pag-asa sa pagpapatakbo.

Encapsulation ng baterya at 3V lithium cell

Upang matiyak ang tuluy -tuloy na pag -timeke sa panahon ng mga pagkagambala sa kuryente, ang module ay nagsasama ng isang may -ari ng baterya para sa mga cell ng lithium ng CR2032.Ang pagpapatuloy na ito ay nakakahanap ng mga pagkakatulad sa mga backup system na nagpoprotekta sa integridad ng data at mapanatili ang daloy ng pagpapatakbo, lalo na sa mga patlang na humihiling ng patuloy na pag -andar.

Ang interface ng sensor ng temperatura para sa DS18B20

Ang module ay maaaring mapaunlakan ang isang sensor ng temperatura ng DS18B20 sa pamamagitan ng isang opsyonal na port.Ang pagsubaybay sa temperatura ay nagiging kapaki -pakinabang sa mga sitwasyon kung saan ang mga kondisyon sa kapaligiran ay maaaring makaapekto sa katumpakan ng oras.Sa mga setting ng pang -industriya, ang nasabing data drive agarang pagpipino, tinitiyak ang kahusayan at kawastuhan sa mga proseso.

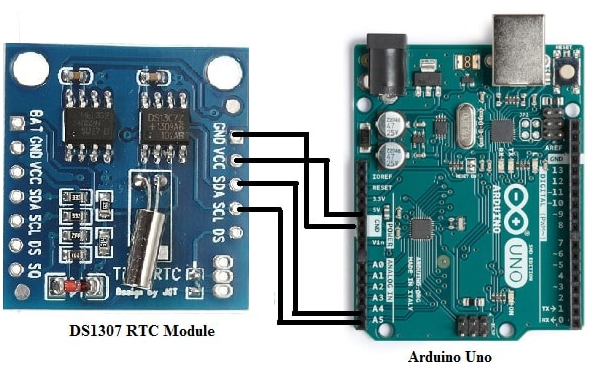

Pagkonekta sa DS1307 kay Arduino Uno

Upang ikonekta ang module ng DS1307 Real-Time Clock (RTC) sa isang Arduino Uno, sundin ang mga simpleng hakbang na ito: i-link ang SCL pin sa A5, SDA hanggang A4, VCC hanggang 5V, at GND sa GND.Tinitiyak ng setup na ito ang maaasahang komunikasyon sa pagitan ng module at ng Arduino.Bago ang pag -programming, i -install ang library ng DS1307 ni Michael Margolis sa pamamagitan ng Arduino IDE.Nagbibigay ang library na ito ng mga kinakailangang pag -andar upang madaling pamahalaan ang hardware.Ang module ng DS1307 ay napakahalaga para sa mga proyekto na nangangailangan ng tumpak na pag -timeke, tulad ng pag -log ng data, pag -iskedyul, o pagproseso ng data.Pinapanatili nito ang kasalukuyang oras at petsa na palagi, kahit na sa mga outage ng kuryente, salamat sa built-in na backup na baterya.Upang matiyak ang isang maayos na pag -setup, gumamit ng isang breadboard para sa ligtas at nababagay na mga koneksyon, pag -iwas sa mga maikling circuit.Ang mga wire ng pag -label ay maaari ring mabawasan ang pagkalito, lalo na sa mas kumplikadong mga proyekto.

Kapag handa na ang hardware, ang susunod na hakbang ay ang pagsisimula ng software.Magsimula sa pamamagitan ng pagtatatag ng isang matatag na koneksyon sa serial, pagsuri sa katayuan ng pagpapatakbo ng RTC, at pagtatakda ng paunang oras kung kinakailangan.Mula doon, subaybayan ang oras na patuloy at ipakita ito sa serial monitor sa isang mababasa na HH: MM: SS format upang mapatunayan ang wastong komunikasyon sa pagitan ng Arduino at module.Ang pag-debug at fine-tuning sa yugtong ito ay maaaring mag-streamline ng proseso ng pag-unlad.Kung ang mga isyu tulad ng hindi tamang pagpapakita ng oras o mga error sa komunikasyon ay naganap, tiyakin na ang iyong aklatan ay napapanahon at maingat na suriin ang lahat ng mga koneksyon.Ang sistematikong pag -aayos, ang pagsubok sa mga indibidwal na sangkap nang paisa -isa ay madalas na ibunyag ang sanhi ng ugat.Ang pagkonsulta sa mga online forum o mapagkukunan ng komunidad ay maaaring magbigay ng mabilis na mga solusyon sa mga karaniwang hamon.

Mga Aplikasyon ng DS1307 RTC Module

Mga digital na orasan at mga aparato na naka-stamp na oras

Ang DS1307 ay malawakang ginagamit sa mga digital na orasan at aparato na nangangailangan ng tumpak na pag -timeke.Halimbawa, ang mga camera ay umaasa dito upang magdagdag ng tumpak na mga timestamp sa mga imahe at video, na tumutulong sa mga kaganapan sa dokumento sa isang pagkakasunud -sunod na pagkakasunud -sunod.Ang oras-stamping ay mahusay din sa mga aparato ng pag-record ng data tulad ng mga sensor sa kapaligiran, kung saan kinakailangan ang tumpak na mga tala para sa pagsusuri ng takbo at pagsubaybay sa kasaysayan.Sa mga sistema ng pagdalo, tinitiyak ng DS1307 ang maaasahang pagsubaybay sa mga oras ng pag-check-in/out ng empleyado para sa pagpapanatili ng tumpak na mga log ng oras sa mga lugar ng trabaho at mga institusyon.

Mga proyekto ng DIY at pagsasama ng microcontroller

Ang DS1307 RTC ay isang paborito dahil ang interface ng komunikasyon ng I2C ay ginagawang madali upang ipares sa mga sikat na microcontroller tulad ng Arduino at Raspberry Pi.Ang mga proyekto ng DIY tulad ng mga sistema ng automation ng bahay, mga orasan ng alarma, at masusuot na tech ay madalas na isama ang modyul na ito para sa pagiging maaasahan at pagiging simple.

Mga Robotics at Precision Timing

Sa mga robotics, ang katumpakan ng tiyempo ay mabuti para sa mga gawain tulad ng pag -synchronize, koordinasyon ng sensor, at nabigasyon.Ang DS1307 ay nagbibigay ng tumpak na mga signal ng orasan, na nagpapahintulot sa mga robot na magsagawa ng mga aksyon sa mga tiyak na agwat at mapanatili ang tumpak na kontrol sa kanilang mga operasyon.Karaniwang ginagamit ito sa mga autonomous robot, drone, at pang -industriya na robotics upang mag -iskedyul ng mga gawain tulad ng pagkolekta ng data ng sensor, kontrol sa motor, at pag -iwas sa balakid na may hindi magagawang tiyempo.

Mga server at ipinamamahagi na mga sistema

Ang module ng DS1307 RTC ay isang maaasahang solusyon para sa mga server at ipinamamahagi na mga sistema ng computing kung saan kinakailangan ang pag -synchronize ng tiyempo.Tumutulong ito sa tumpak na pag -log ng data, tinitiyak na ang mga timestamp ay pare -pareho sa maraming mga aparato.Sa mga ipinamamahaging sistema, nakakatulong ito sa pag -coordinate ng mga aksyon sa pagitan ng mga server sa pamamagitan ng pagpapanatili ng isang ibinahaging pakiramdam ng oras.Nakikinabang din ang mga sistema ng seguridad mula sa tumpak na pag -timeke.

Mga metro ng kuryente ng utility

Ang mga kumpanya ng utility ay madalas na isinasama ang DS1307 sa mga metro ng kuryente upang matiyak ang tumpak na pagsingil at timestamping ng data ng pagkonsumo ng enerhiya.Sa pamamagitan ng pag -log ng eksaktong oras kapag naganap ang paggamit ng kuryente, ang mga metro ng kuryente na ito ay nagbibigay ng isang malinaw at maaasahang talaan ng paggamit ng enerhiya.Ito ay mahusay sa mga lugar kung saan ang pagsingil ay oras-ng-araw na nakasalalay, tulad ng rurok at off-peak na mga rate ng kuryente.

Mga aparato sa paglalaro

Ang mga modernong gaming console at handheld aparato ay gumagamit ng DS1307 para sa pag -andar ng panloob na orasan.Ang module ay nagbibigay-daan sa mga tampok na batay sa oras, tulad ng mga nag-time na mga hamon, kaganapan, o gantimpala na nakasalalay sa orasan.Halimbawa, ang mga laro na may mga siklo ng araw-gabi o kaganapan ay nag-uudyok na umaasa sa DS1307 upang tumpak na subaybayan at pamahalaan ang in-game time.

Mga yunit ng GPS at mga sistema ng nabigasyon

Ang DS1307 ay ginagamit sa mga yunit ng GPS at mga aparato sa nabigasyon upang mapahusay ang kanilang pag -andar.Kinakailangan ang pag -iingat sa mga sistema ng GPS para sa pagkalkula ng mga tumpak na lokasyon at pag -coordinate ng mga signal mula sa maraming mga satellite.Tinitiyak ng DS1307 na ang mga aparatong ito ay nagpapanatili ng tumpak na tiyempo, na direktang nakakaapekto sa kalidad at pagiging maaasahan ng data ng nabigasyon.

Mga aparatong medikal

Ang mga medikal na aparato ay madalas na nakasalalay sa tumpak na tiyempo para sa mga diagnostic, pagsubaybay, at data ng pag -log ng pasyente.Ang mga aparato tulad ng mga bomba ng insulin, monitor ng rate ng puso, at portable ECG machine ay isinasama ang DS1307 upang masubaybayan nang tumpak ang oras para sa mga iskedyul ng gamot, patuloy na pagsubaybay, o pag -timestamp na naitala na data ng kalusugan.Tinitiyak ng pagiging maaasahan nito ang mga aparatong ito na patuloy na gumana, pagpapabuti ng mga resulta ng pasyente.

Mga Smart Home Device

Sa matalinong ekosistema ng bahay, ang module ng DS1307 ay natagpuan ang lugar nito sa mga aparato tulad ng mga termostat, mga sistema ng pag -iilaw, at mga sistema ng seguridad sa bahay.Pinapayagan nito ang mga aparatong ito na gumana sa mga naka-pre-program na iskedyul, tulad ng pag-on o pag-off ng mga ilaw sa mga tiyak na oras, pag-aayos ng termostat sa buong araw, o awtomatikong pagpapagana/hindi pagpapagana ng mga sistema ng alarma.Ang tumpak na tiyempo ay nagpapabuti sa kahusayan at kakayahang magamit ng mga sistemang ito.

Mga sistema ng pagsubaybay sa kapaligiran

Ang mga sensor sa kapaligiran na sinusubaybayan ang mga kondisyon tulad ng temperatura, kahalumigmigan, at kalidad ng hangin ay gumagamit ng DS1307 para sa tumpak na pagbabasa ng oras.Ang data na ito ay nakikinabang para sa pananaliksik, pag -aaral ng klima, at mga pang -industriya na aplikasyon kung saan dapat masubaybayan ang mga uso sa paglipas ng panahon.Halimbawa, sa mga aplikasyon ng agrikultura, makakatulong ito sa pagsubaybay sa kahalumigmigan ng lupa o mga pattern ng panahon, na nagpapagana ng mga magsasaka na gumawa ng mga kaalamang desisyon batay sa oras at makasaysayang data.

Pang -industriya na Pag -aautomat

Sa mga pabrika at pang -industriya na halaman, ang DS1307 ay ginagamit sa mga awtomatikong sistema upang mag -iskedyul at mag -coordinate ng mga gawain.Ang mga makina na nangangailangan ng pag -synchronise, tulad ng mga conveyor belt o mga robot ng linya ng pagpupulong, ay nakasalalay sa DS1307 para sa maaasahang tiyempo.Ang paggamit nito sa mga setting ng pang -industriya ay nagpapabuti sa kahusayan ng produksyon at tinitiyak ang mga operasyon na isinasagawa nang may katumpakan.
