Gabay sa Sensor ng Posisyon ng Crankshaft para sa mga May-ari ng Sasakyan

Umaasa ka sa maraming sensor sa tuwing tumatakbo ang iyong sasakyan, at ang crankshaft position sensor ay isa sa mga pangunahing gumagana nang tahimik sa background.Sinusubaybayan nito kung paano umiikot ang makina para manatiling tumpak ang timing at maayos ang paghahatid ng kuryente.Kapag gumagana nang maayos ang sensor na ito, normal ang pakiramdam ng pagsisimula, tumutugon ang acceleration gaya ng inaasahan, at pantay-pantay ang pagpapatakbo ng makina.Ang pag-unawa sa kung paano ito gumagana, ang iba't ibang uri na ginagamit, at kung ano ang mangyayari kapag nabigo ito ay nakakatulong sa iyong maunawaan ang gawi ng engine nang hindi nawawala sa teknikal na wika.

Catalog

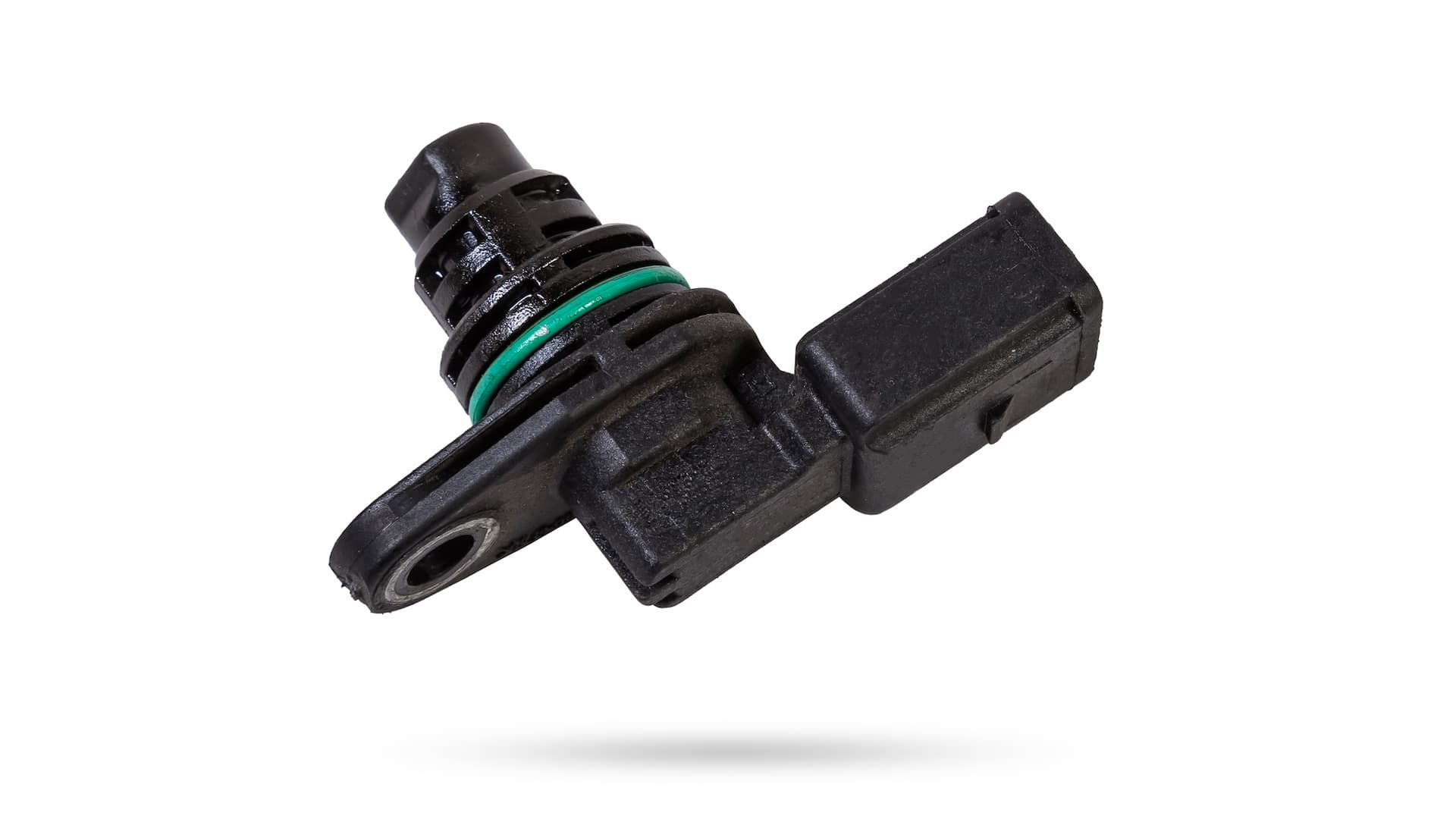

Figure 1. Crankshaft Position Sensor

Ano ang Crankshaft Position Sensor

Ang crankshaft position sensor ay isang electronic sensor na ginagamit sa mga internal combustion engine upang makita ang posisyon at bilis ng pag-ikot ng crankshaft.Naka-mount ito malapit sa crankshaft para maramdaman nito ang paggalaw nito nang direkta habang tumatakbo ang makina.

Habang umiikot ang crankshaft, ang sensor ay bumubuo ng isang de-koryenteng signal na sumasalamin sa parehong posisyon at bilis nito.Ang signal na ito ay nagbibigay ng isang tumpak na representasyon ng paggalaw ng crankshaft sa anumang sandali sa panahon ng pagpapatakbo ng engine, na bumubuo ng isang maaasahang sanggunian para sa engine sensing system.

Ang crankshaft position sensor ay inuri bilang pangunahing engine input sensor dahil sinusukat nito ang pangunahing paggalaw ng engine.Limitado ang paggana nito sa pag-detect at pag-uulat ng paggalaw ng crankshaft, pagbibigay ng tumpak na data ng posisyon at bilis na nagsisilbing baseline reference sa loob ng system ng engine.

Prinsipyo ng Paggawa ng Crankshaft Position Sensor

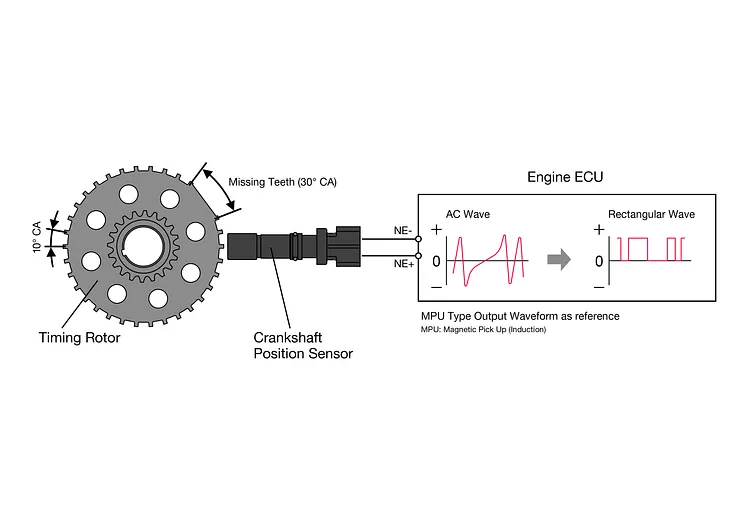

Figure 2. Prinsipyo sa Paggawa ng Crankshaft Position Sensor

Nakikita ng crankshaft position sensor ang rotational movement ng crankshaft at ginagawang electrical signal ang paggalaw na ito.Naka-mount ito malapit sa isang timing rotor na nakakabit sa crankshaft, na nagbibigay-daan dito upang madama ang mga pagbabago habang dumadaan ang mga rotor teeth habang umiikot.

Lumilikha ang mga pagbabagong ito ng paulit-ulit na pattern ng signal na kumakatawan sa bilis ng crankshaft at angular na posisyon.Ang isang nakapirming reference point, na nabuo sa pamamagitan ng isang nawawala o naiibang espasyo ng ngipin sa rotor, ay tumutukoy sa isang tiyak na posisyon sa loob ng bawat pag-ikot.Ang sanggunian na ito ay nagbibigay-daan sa tumpak na pagsubaybay sa paggalaw ng crankshaft habang nagpapatuloy ang pag-ikot.

Ginagamit ng engine control unit ang signal na ito bilang timing reference.Sa pamamagitan ng pagsukat sa espasyo at dalas ng mga pulso, tinutukoy nito ang bilis ng makina at nagtatatag ng tumpak na timing ng pag-aapoy at pag-iniksyon ng gasolina.Ang parehong signal ay nagpapahintulot din sa pagsubaybay sa pare-pareho ng pag-ikot, kung saan ang mga maliliit na pagkakaiba-iba ng bilis sa pagitan ng mga cycle ay nagpapahiwatig ng mga pagkakaiba sa gawi ng pagkasunog, na sumusuporta sa matatag na operasyon ng engine.

Mga Uri ng Crankshaft Position Sensor

Hall Effect Crankshaft Position Sensor

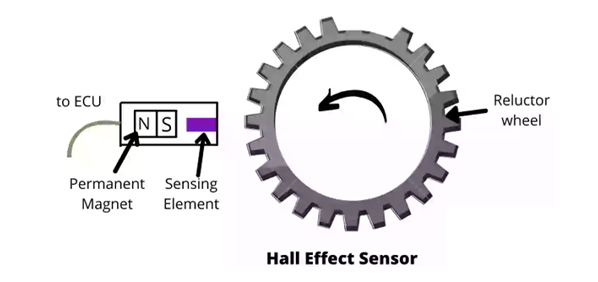

Figure 3. Hall Effect Crankshaft Position Sensor

Ang Hall effect crankshaft position sensor ay gumagana gamit ang isang magnetic field at isang solid-state sensing element.Naglalaman ito ng permanenteng magnet at isang electronic sensing component na nangangailangan ng external power supply mula sa sasakyan.Habang ang isang may ngipin na rotor na nakakabit sa crankshaft ay pumasa sa sensor, ang mga pagbabago sa magnetic field ay nakita ng elemento ng sensing.

Ang mga pagbabagong ito ay na-convert sa isang digital na signal na may malinaw na tinukoy na mga antas ng boltahe.Dahil ang signal ay nananatiling pare-pareho sa isang malawak na hanay ng mga bilis, ang tumpak na impormasyon sa posisyon ay magagamit kahit na sa mababang bilis ng pag-ikot, tulad ng sa panahon ng pagsisimula ng engine.Ang katangiang ito ay ginagawang angkop ang mga Hall effect sensor para sa mga makina na nangangailangan ng matatag at tumpak na mga signal ng posisyon.

Magnetoelectric Crankshaft Position Sensor

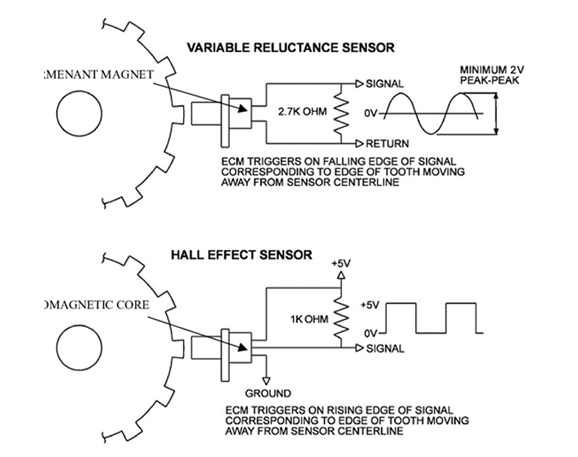

Figure 4. Magnetoelectric Crankshaft Position Sensor

Ang magnetoelectric crankshaft position sensor, kadalasang tinutukoy bilang isang variable reluctance sensor, ay gumagawa ng signal nito sa pamamagitan ng electromagnetic induction.Binubuo ito ng isang permanenteng magnet at isang coil na sugat sa paligid ng isang magnetic core at gumagana nang walang panlabas na supply ng kuryente.

Habang lumilipas ang mga rotor teeth sa sensor, ang mga pagbabago sa magnetic field ay nag-uudyok ng alternating voltage signal sa coil.Ang lakas ng signal ay nag-iiba sa bilis ng crankshaft, tumataas habang tumataas ang bilis ng pag-ikot.Dahil sa simpleng istraktura nito at pagpapatakbo sa sarili, ang uri ng sensor na ito ay karaniwang ginagamit sa mga system ng engine kung saan ang pagiging simple ng disenyo ay isang mahalagang pagsasaalang-alang.

Mga Sintomas ng Maling Crankshaft Position Sensor

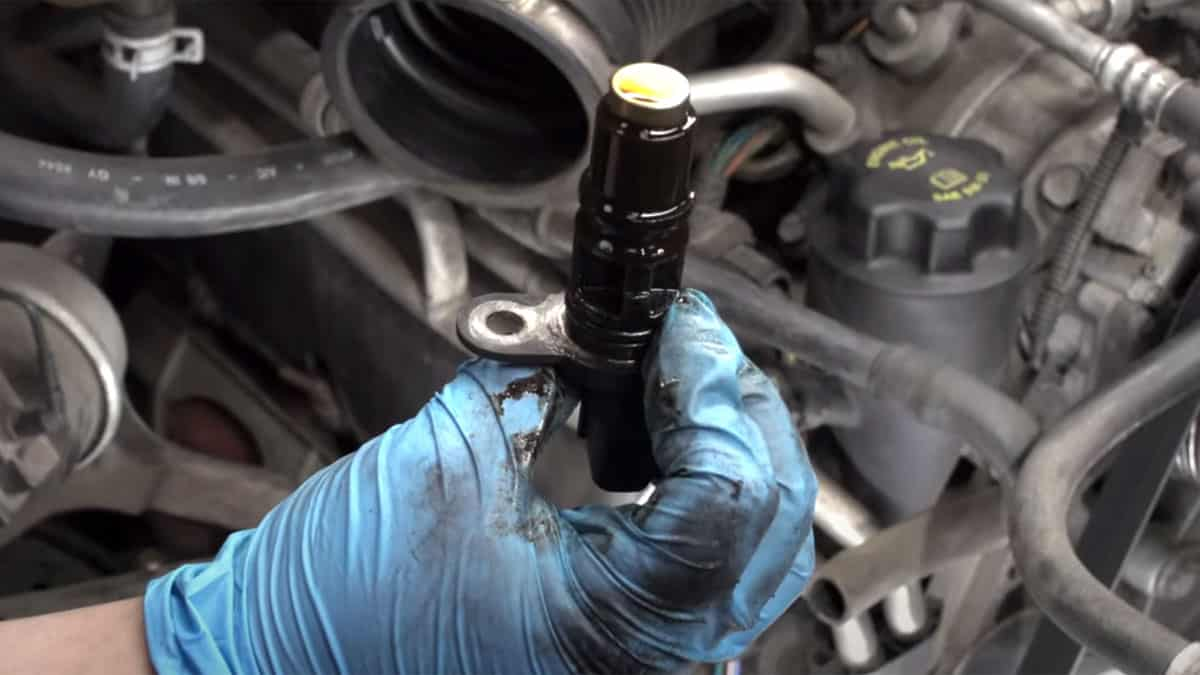

Figure 5. Masamang Crankshaft Position Sensor

Kapag ang sensor ng posisyon ng crankshaft ay nabigo o gumagawa ng mga maling signal, ang sistema ng kontrol ng engine ay hindi na nakakatanggap ng tumpak na impormasyon tungkol sa paggalaw ng crankshaft.Ang pagkawala ng maaasahang data ng timing ay nakakagambala sa normal na operasyon ng engine at humahantong sa mga kapansin-pansing pagbabago sa kung paano kumikilos ang sasakyan.

Ang isa sa mga pinakakaraniwang sintomas ay ang kahirapan sa pagsisimula ng makina o isang kumpletong kondisyon na walang pagsisimula.Kung walang maaasahang signal ng posisyon, hindi maaaring itakda ng engine control unit ang tamang pag-aapoy at timing ng gasolina, na pumipigil sa normal na pagsisimula.

Ang paghinto ng makina sa panahon ng operasyon ay isa pang madalas na senyales.Ang makina ay maaaring mamatay nang hindi inaasahan habang idling o nagmamaneho kapag ang control system ay nawala ang crankshaft reference nito.Sa ilang mga kaso, maaaring mag-restart ang makina pagkatapos ng maikling pag-pause, para lamang bumalik ang stalling.

Ang bagsak na sensor ay maaari ding maging sanhi ng hindi matatag na idle at rough engine operation.Ang mga hindi pare-parehong signal ay nakakagambala sa timing ng pagkasunog, na humahantong sa panginginig ng boses, hindi pantay na bilis ng engine, o pag-aatubili, lalo na sa mababang bilis o sa ilalim ng magaan na kondisyon sa pagmamaneho.

Ang pagbawas sa lakas ng engine at mahinang acceleration ay maaari ding mangyari.Kapag hindi na tumpak ang mga pagsasaayos ng timing, nagiging matamlay ang tugon ng engine at bumababa ang pangkalahatang pagganap, na nagpapakita ng kahalagahan ng isang matatag na signal ng posisyon ng crankshaft para sa maayos na operasyon ng engine.

Mga Dahilan ng Pagkabigo ng Crankshaft Position Sensor

Gumagana ang mga sensor ng posisyon ng crankshaft sa mahirap na kapaligiran ng engine, na ginagawang hindi maiiwasan ang unti-unting pagkasira sa paglipas ng panahon.Ang thermal stress ay isang pangkaraniwang kadahilanan, dahil ang patuloy na pagkakalantad sa mataas na temperatura at paulit-ulit na pag-init at paglamig ay maaaring magpahina sa mga panloob na bahagi at pagkakabukod.

Ang vibration ng makina ay nakakatulong din sa pagkabigo.Ang tuluy-tuloy na mekanikal na paggalaw ay maaaring lumuwag sa mga panloob na koneksyon o lumikha ng maliliit na depekto sa istruktura sa loob ng sensor housing, na nakakaapekto sa katatagan ng signal.

Ang kontaminasyon ng langis ay isa pang madalas na dahilan.Ang tumutulo na langis ng makina ay maaaring umabot sa sensor body o connector, kung saan maaari itong makagambala sa electrical conductivity o makapinsala sa mga sensitibong panloob na elemento.

Ang mga problema sa mga kable at konektor ay maaari ding makagambala sa pagpapatakbo ng sensor.Ang mga punit na wire, corroded terminal, o maluwag na koneksyon ay nakakaabala sa signal path, na nagbubunga ng hindi pare-pareho o hindi tamang mga pagbabasa kahit na ang sensor mismo ay nananatiling gumagana.

Sa paglipas ng panahon, higit na binabawasan ng natural na pagtanda ang pagiging maaasahan.Habang bumababa ang mga panloob na materyales, unti-unting bumababa ang kakayahan ng sensor na bumuo ng pare-pareho at tumpak na signal, na nagdaragdag ng posibilidad na mabigo.

Mga Error Code ng Crankshaft Position Sensor (P0335, P0336)

P0335: Crankshaft Position Sensor Circuit Fault

Ang P0335 code ay nagpapahiwatig na ang engine control module ay hindi tumatanggap ng wastong signal mula sa crankshaft position sensor.Maaaring nawawala, naantala, o hindi nababasa ang signal, na pumipigil sa control system na kumpirmahin ang paggalaw ng crankshaft at magtatag ng maaasahang sanggunian sa timing.

Ang kundisyong ito ay karaniwang nauugnay sa pagkasira ng mga kable, mga problema sa connector, pagkabigo ng panloob na sensor, o iba pang mga pagkaantala na pumipigil sa signal mula sa pag-abot sa control module.

P0336: Crankshaft Position Sensor Range o Performance Fault

Ang P0336 code ay nagpapahiwatig na ang signal ng sensor ng posisyon ng crankshaft ay naroroon ngunit hindi nasa loob ng inaasahang timing o hanay ng halaga.Sa kasong ito, ang signal ay nakita, ngunit ang pattern nito ay hindi tumutugma sa mga normal na kondisyon ng operating.

Ang ganitong uri ng fault ay tumuturo sa mga isyu sa performance o pag-synchronize sa halip na kumpletong pagkawala ng signal, na nakakaapekto kung gaano katumpak ang control module na masusubaybayan ang posisyon ng crankshaft sa panahon ng pagpapatakbo ng engine.

Relasyon sa Pagitan ng Crankshaft at Camshaft Position Sensors

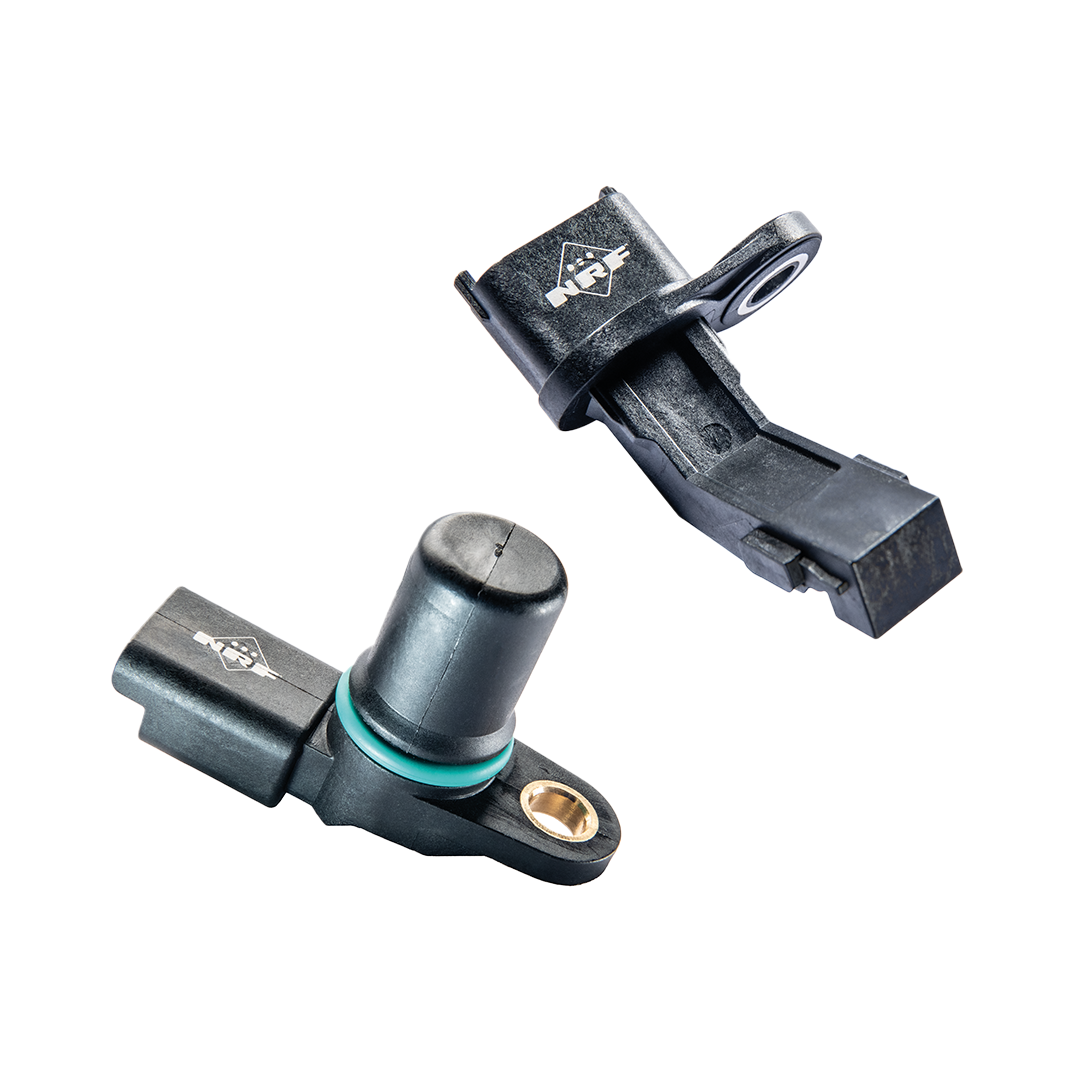

Figure 6. Crankshaft at Camshaft Position Sensors

Ang sensor ng posisyon ng crankshaft at ang sensor ng posisyon ng camshaft ay nagtutulungan upang magbigay ng naka-synchronize na impormasyon tungkol sa pag-ikot ng engine.Ang bawat sensor ay sinusubaybayan ang isang iba't ibang mga umiikot na bahagi, at ang kanilang mga signal ay sinusuri nang magkasama upang magtatag ng tumpak na timing ng engine.

Ang sensor ng posisyon ng crankshaft ay nagbibigay ng data sa pangkalahatang pag-ikot ng crankshaft, na sumasalamin sa bilis ng engine at pangunahing posisyon ng pag-ikot, habang sinusubaybayan ng sensor ng posisyon ng camshaft ang paggalaw ng camshaft upang ipahiwatig ang posisyon ng balbula.Sa sarili nitong, hindi matukoy ng signal ng crankshaft kung aling cylinder ang nasa isang tiyak na stroke, kaya ang signal ng camshaft ay nagbibigay ng nawawalang reference na ito.

Sa pamamagitan ng paghahambing ng parehong signal, tinutukoy ng engine control module ang cylinder position at firing order, na nagbibigay-daan sa tumpak na koordinasyon ng ignition timing at fuel injection para sa bawat cylinder.Ang pinagsamang input na ito ay nagpapanatili ng pag-synchronize ng engine, na tinitiyak na ang mekanikal na paggalaw at mga kaganapan sa pagkasunog ay mananatiling tumpak na nakahanay sa buong operasyon ng engine.

Kahalagahan ng Crankshaft Position Sensor sa Engine Control

Ang sensor ng posisyon ng crankshaft ay mahalaga sa modernong kontrol ng engine dahil nagbibigay ito ng maaasahang sanggunian sa timing para sa coordinated na operasyon ng engine.Ang tumpak na posisyon ng crankshaft at data ng bilis ay nagbibigay-daan sa control system na pamahalaan ang mga kaganapan sa pagkasunog nang tumpak, na sumusuporta sa mahusay at matatag na pagganap ng engine.

Ang tamang timing batay sa sensor na ito ay tumutulong sa makina na gumamit ng gasolina nang mabisa.Kapag ang pag-aapoy at paghahatid ng gasolina ay nangyari sa tamang mga sandali, ang makina ay tumatakbo nang maayos na may mas kaunting nasayang na enerhiya at nagpapanatili ng pare-parehong operasyon sa iba't ibang mga kondisyon sa pagmamaneho.

Ang sensor ay gumaganap din ng isang mahalagang papel sa pagkontrol ng mga emisyon.Sinusuportahan ng tumpak na timing ang mas kumpletong pagkasunog, na binabawasan ang hindi nasusunog na gasolina at nililimitahan ang nakakapinsalang output ng tambutso.Ang pagkakapare-pareho na ito ay mahalaga para matugunan ang mga kinakailangan sa emisyon.

Ang data ng posisyon ng crankshaft ay higit pang sumusuporta sa mga diagnostic ng engine at pangmatagalang pagiging maaasahan.Ang isang matatag na reference signal ay nagbibigay-daan sa control system na subaybayan ang gawi ng engine nang tumpak at tukuyin ang hindi regular na operasyon, na tumutulong na mapanatili ang maaasahang pagganap sa paglipas ng panahon.

Konklusyon

Ang sensor ng posisyon ng crankshaft ay gumaganap ng isang pangunahing papel sa kung paano nagsisimula, tumatakbo, at tumutugon ang iyong makina habang nagmamaneho.Nagbibigay ito ng impormasyon sa oras na nagbibigay-daan sa paghahatid ng gasolina at pag-aapoy na manatiling maayos na nakahanay sa paggalaw ng makina.Nakakamit ito ng iba't ibang disenyo ng sensor sa iba't ibang paraan, ngunit lahat sila ay sumusuporta sa parehong layunin ng stable na operasyon ng engine.Kapag nagsimulang mabigo ang sensor, madalas na nagpapakita ang makina ng malinaw na mga palatandaan ng babala na madaling mapansin.Sa pamamagitan ng pag-unawa sa paggana nito, mga uri, karaniwang problema, at mga error code, nakakakuha ka ng mas malinaw na larawan kung paano pinapanatili ng mga modernong makina ang katumpakan at pagiging maaasahan sa araw-araw na paggamit.
