Komprehensibong gabay sa 74LS74 Dual D Flip-Flop

Ang artikulong ito ay ginalugad ang 74LS74 D Flip-Flop, isang pangunahing sangkap sa sunud-sunod na mga sistema ng lohika.Itinampok nito ang bistable na pag -andar ng IC, pagsasaayos ng PIN, mga katangian ng pagpapatakbo, at magkakaibang mga aplikasyon sa digital electronics.Makakakuha ka ng mga pananaw sa papel nito sa pag -iimbak ng data, pag -synchronise, at advanced na disenyo ng system.

Catalog

Pangkalahatang-ideya ng 74LS74 D-Type Flip-Flop

Ang 74LS74 Ang integrated circuit, isang dalawahan na naka-trigger na D-type flip-flop, ay higit sa pagpapanatili at pagbabago ng data sa loob ng mga digital na electronic frameworks.Nagpapakita ito ng kakayahang umangkop sa pamamagitan ng walang putol na pagsasama sa magkakaibang mga circuit tulad ng mga CMO, TTL, at NMO, na sumasalamin sa pagiging angkop nito para sa iba't ibang mga elektronikong landscape.Ang disenyo ng flip-flop ay nagbibigay-daan upang ayusin ang mga output batay sa mga antas ng lohika na nakuha sa panahon ng mababang mga kondisyon ng preset na input, na ipinapakita ang kasanayan nito sa pagsusuri at pagtugon sa mga signal ng input.

Ang flip-flop na ito ay may adeptly seize at pinapanatili ang D input sa buong mga phase cycle ng orasan.Partikular na pinapanatili nito ang estado sa tumpak na positibong gilid ng bawat tibok ng orasan.Ang katumpakan na ito sa pagkuha ay minamahal sa mga magkakasabay na sistema, kung saan ang tiyempo ay nakataas ang pagganap ng system.Ang maaasahang data na pagkuha ng data ay kahanay sa kawastuhan na hinihiling ng mga tool ng katumpakan sa tiyempo o dalas na mga aplikasyon, na humihiling ng hindi matitinag na pagkakapare -pareho.

Sa isang scale ng macro, maaaring gumuhit ang isa sa pagitan ng pag -andar ng 74LS74 sa mga sopistikadong sistema at ang pag -synchronize na kinakailangan para sa pag -orkestra ng mga kumplikadong operasyon.Dito, ang tumpak na tiyempo ay nagpapadali ng pagkakaisa at kahusayan ng streamlines.Ang kakayahan ng flip-flop na ligtas na mag-imbak ng integridad ng data sa buong mga siklo ay nagpapaliwanag ng malawak na utility nito sa iba't ibang mga digital na aplikasyon, kabilang ang pag-iimbak ng data sa memorya ng computer at mga kapaligiran.

74LS74 PIN Pag -configure

Pin Hindi.	Simbolo ng pin	Pangalan ng pin	Paglalarawan
5, 9	1Q / 2Q	Output	Output pin ng flip flop
6, 8	1Q '(bar) / 2q' (bar)	Kumpletong output	Inverted output pin ng flip flop
3, 11	1clk / 2clk	Clock input pin	Ang mga pin na ito ay dapat ipagkaloob sa tibok ng orasan para sa pitik Flop
1, 13	1clr (bar) / 2clr (bar)	I -clear ang data	I -reset ang flip flop sa pamamagitan ng pag -clear ng memorya nito
2, 12	1d / 2d	Data input pin	Input pin ng flip flop
4, 10	1pre (bar) / 2pre (bar)	Pre input	Ang isa pang input pin para sa flip flop.Tinukoy din bilang a itakda ang pin
7	VSS	Lupa	Konektado sa lupa ng system
14	VDD/VCC	Supply boltahe	Powers ang IC ay karaniwang may 5V

Mga tampok ng 74LS74

• Nagpapatakbo sa 2V hanggang 15V.

• Mabilis na 40NS Signal Transition Time.

• Gumagana sa temperatura mula 0 ° C hanggang 70 ° C.

• Mga output hanggang sa 8mA para sa katamtamang naglo -load.

• Dual D-type flip-flops na may mga input ng bipolar at mga output ng push-pull.

• Mababang paggamit ng kuryente, nabawasan ang EMI.

• Tamang -tama para sa digital na lohika, pag -iimbak ng data, at sunud -sunod na mga circuit.

• Nangangailangan ng mahusay na pamamahala ng thermal at wastong saligan.

Mga aplikasyon ng 74LS74

Mga rehistro ng shift at mga aparato ng control

Sa tanawin ng mga rehistro ng shift, ang 74LS74 ay humuhubog ng masalimuot na mga pagkakasunud -sunod ng tiyempo na ginamit para sa maayos na pamamahala ng mga daloy ng data.Sa pamamagitan ng pagbibigay ng maayos na paglipat ng data at pag -synchronize, pinapahusay nito ang pag -andar ng digital circuit.Ang tumpak na paghawak ng data nito ay nagpapalaki ng pagiging epektibo ng pag -convert ng data sa pagitan ng mga serial at kahanay na mga format.Ang mga disenyo ng telecommunication ay madalas na nakasalalay sa tampok na ito upang mapanatili ang integridad ng data at katumpakan ng signal.

Memorya at buffering circuit

Sa mga arkitektura ng memorya, ang 74LS74 ay hindi lamang nag -iimbak ng mga bits ng data ngunit tinitiyak ang pagkakapare -pareho sa buong mga proseso.Ang papel nito bilang isang buffer ay gumaganap ng isang bahagi sa pagpapatupad ng mga gawain ng input-output habang pinapanatili ang integridad ng signal.Mahalaga ang buffering na ito upang maiwasan ang pagkawala ng data sa mga konteksto ng high-speed computing.

Mga mekanismo ng latching

Ang kapasidad ng latching ng 74LS74 ay nagbibigay -daan sa ligtas na mapanatili ang impormasyon, na may hawak na kahalagahan sa mga aparato ng pagpapanatili ng estado.Ang mga mekanismong ito ay may papel na ginagampanan sa pagpapanatili ng mga estado ng sistema sa panahon ng mga siklo ng kuryente, na nagpapahintulot sa mga system na muling ma -restart nang tumpak.Sa mga sistema ng kontrol ng automotiko, ang pagpapanatili ng ilang mga estado ay pumipigil sa mga pagkakamali at nagpapahusay ng kaligtasan.

Pagsasama sa telebisyon, computer, at mga tool sa networking

Tumutulong ito sa pagpapatupad ng iba't ibang mga operasyon ng lohika para sa pagproseso ng signal at pagpapakita ng mga gawain.Ang mga tool sa networking ay nakukuha mula sa kakayahan ng chip upang pamahalaan ang maraming mga landas ng data nang sabay -sabay, pagpapalakas ng throughput at pagbaba ng latency.

Katumbas ng 74LS74

At 74LVC2G80

At HEF40312B

Gamit ang 74LS74 IC

Ang 74LS74 ay isang maraming nalalaman D-type flip-flop na kilala para sa mabilis na paglipat at mababang pagkonsumo ng kuryente, na ginagawang perpekto para sa mga magkakasabay na gawain ng data.Upang matiyak ang wastong operasyon, magsimula sa pamamagitan ng pagkumpirma na ang mga VCC at GND pin ay wastong konektado upang magbigay ng matatag na kapangyarihan.Ang maaasahang mga koneksyon sa kuryente ay mahalaga upang maiwasan ang mga isyu na sanhi ng pagkagambala o mga iregularidad sa supply.Ang pag -input ng orasan, na matatagpuan sa pin 3, ay kinokontrol ang tiyempo ng pagkuha ng data.Kapag ang orasan ay tumatanggap ng isang mataas na signal, ang flip-flop ay nakakakuha ng data.Ang mga signal ng orasan ay maaaring ma -sourced mula sa mga microcontroller (MCU) o isang 555 timer, depende sa mga pangangailangan ng tiyempo ng circuit.

Ang pag -andar ng pag -reset ay isa pang mahalagang tampok ng 74LS74.Ang paglalapat ng isang mataas na signal sa pag -reset ng mga input ay nag -aalis ng naka -imbak na data, isang kakayahan na kapaki -pakinabang sa mga system na nangangailangan ng mabilis na pag -clear ng data.Ang wastong paglalagay ng mga linya ng pag -reset ay maaaring mai -optimize ang mga operasyon at pagbutihin ang pangkalahatang pagganap ng system.Upang higit pang mapahusay ang pagiging maaasahan, mahalaga na matugunan ang mga potensyal na pagkagambala sa signal sa pamamagitan ng epektibong mga kasanayan sa saligan at disenyo ng estratehikong circuit.Ang mga hakbang na ito ay nagsisiguro na ang 74LS74 ay gumaganap nang palagi, kahit na sa mga kumplikadong pagsasaayos.Maaari mong i -maximize ang kahusayan at pagiging maaasahan ng 74LS74 sa iyong mga disenyo ng circuit.Ang figure sa ibaba ay nagpapakita ng 74LS74 D-type na flip-flop integrated circuit na konektado sa isang pagsasaayos na gumagamit ng orasan at i-reset ang mga input upang pamahalaan ang mga estado ng data, na nagpapakita ng application nito sa isang digital na logic circuit.

74LS74 D-Type Flip-Flop

Pre (bar)	CLR (bar)	Clk	D	Q	Q (bar)
L	H	X	X	H	L
H	L	X	X	L	H
L	L	X	X	H	H
H	H		H	H	L
H	H		L	L	H
H	H	L	X	Q₀	Q₀ (bar)

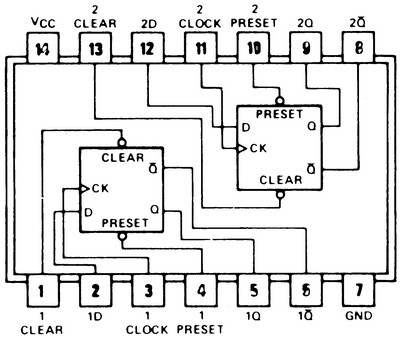

74LS74 diagram ng koneksyon

Mga kalamangan ng D flip-flops

D flip-flops nag-aalok ng isang natatanging kalamangan sa disenyo ng digital circuit sa pamamagitan ng pag-iwas ng sabay-sabay na magkaparehong mga estado ng pag-input.Ang aspetong ito ay gumaganap ng isang papel sa pag -averting ng mga karera ng signal at pagpapanatili ng integridad ng data, lalo na sa mga system kung saan ang tiyempo at pagkakasunud -sunod ng pagtaas ng pagganap.D flip-flops Tinitiyak ang pare-pareho sa pamamagitan ng pagkuha lamang ng isang input bawat cycle ng orasan, sa gayon ay pinapawi ang daloy ng data at pag-minimize ng mga potensyal na pagkakamali ng metastability.Para sa mga taga-disenyo, ang katiyakan ng daloy ng daloy ng data na ibinigay ng D flip-flops ay isang mapagkakatiwalaang tampok upang pamahalaan ang mga hamon sa tiyempo na maaaring makompromiso ang mga computer o network system.

Ang arkitektura ng D flip-flops ay nagbibigay ng utility bilang pagkaantala ng mga elemento sa loob ng sopistikadong pag-aayos ng circuit.Paggamit ng mga gated na mekanismo, maaari silang maiakma upang magpataw ng mga tiyak na pagkaantala, pamamahala ng pagpapalaganap ng signal na may katumpakan.Ang sinasadyang tiyempo na ito ay kapaki -pakinabang sa mga arkitektura ng pipeline na nangangailangan ng data upang maglakad ng maraming yugto na mahuhulaan.Ang kakayahan upang baguhin ang pagkaantala ay tumutulong sa paglutas ng mga isyu sa skew ng orasan, na, kung walang pag -aalinlangan, ay maaaring hadlangan ang pagganap ng circuit.

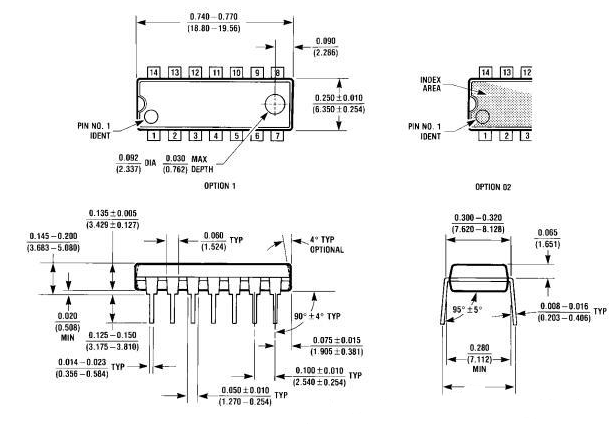

Package para sa 74LS74

Konklusyon

Ang 74LS74 D-Type Flip-Flop ay mahalaga para sa pamamahala ng data na may katumpakan sa digital electronics, tinitiyak ang maaasahang pag-synchronize at imbakan sa iba't ibang mga aplikasyon.Ang kakayahang magamit at kahusayan sa pagproseso at pagpapanatili ng data ay ginagawang isang mahalagang sangkap sa paglikha ng matatag at functional na mga elektronikong sistema.Sa kapasidad na gumana sa ilalim ng iba't ibang mga kondisyon habang pinapanatili ang integridad ng signal, ang 74LS74 ay patuloy na isang bloke ng gusali sa pagsulong ng elektronikong disenyo at pagpapatupad.Ang patuloy na kaugnayan at kakayahang umangkop sa mga bagong teknolohikal na konteksto ay nagpapakita ng kahalagahan nito sa larangan.
