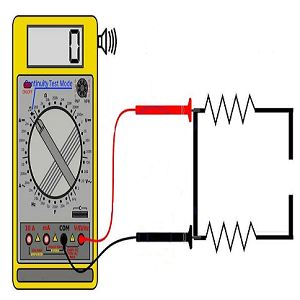

Comprehensive Guide sa Electrical Continuity Testing: Mga Tool, Technique, at Application

Ang elektrikal na pagsubok sa pagpapatuloy ay isang pangunahing pag-check-up upang matiyak na malayang dumadaloy ang kuryente sa pamamagitan ng mga circuit at mga sangkap tulad ng mga natagpuan sa pang-araw-araw na mga gadget at malaking pang-industriya na makina.Ang detalyadong gabay na ito ay sumisid sa kung bakit mahalaga ang pagsubok sa pagpapatuloy ng kuryente, kung paano ito nagawa, at ang mga pangunahing tool na ginamit, tulad ng mga multimeter at pagpapatuloy na mga tester.Sa pamamagitan ng pagpapaliwanag ng mga hakbang sa pagsubok at ang kanilang mga gamit sa pagpapanatili ng mga system na tumatakbo nang maayos at ligtas, ang artikulong ito ay naglalayong ipakita kung gaano kahalaga ang pagsubok na ito upang maiwasan ang mga pagkabigo at siguraduhin na gumana nang maayos ang mga de -koryenteng pag -setup.

Catalog

Pangkalahatang -ideya ng paglalarawan ng pagsubok sa de -koryenteng pagpapatuloy

Ang pagsubok sa pagpapatuloy ng elektrikal ay isang diskarteng diagnostic na ginamit upang mapatunayan kung ang isang de -koryenteng circuit o sangkap ay maaaring payagan ang walang tigil na daloy ng kasalukuyang.Sinusuri ng pagsubok na ito ang pagkakumpleto ng isang circuit, tinitiyak na ang kuryente ay maaaring maglakbay dito nang hindi nakatagpo ng mga break o pagkakamali.Ang proseso ay nagsasangkot ng paggamit ng mga dalubhasang tool tulad ng mga multimeter o pagpapatuloy na mga tester, na nagpapakilala ng isang maliit na kasalukuyang o boltahe sa circuit at subaybayan ang pag -uugali nito.Ang isang kumpletong circuit, kung saan ang kasalukuyang dumadaloy nang walang pagkagambala, ay itinuturing na "tuluy -tuloy," habang ang anumang pagkagambala na dulot ng isang pahinga, maluwag na koneksyon, o kasalanan ay nagpapahiwatig ng pagkawala ng pagpapatuloy.Ang pamamaraan na ito ay kapaki -pakinabang para sa pagtukoy ng integridad ng pagpapatakbo ng iba't ibang mga sangkap na elektrikal, tulad ng mga switch, piyus, wire, at koneksyon.Ang pagpapatuloy na pagsubok ay madalas na kinakatawan sa mga de -koryenteng eskematiko sa pamamagitan ng mga tiyak na simbolo, na nagpapahintulot sa mga technician na madaling makilala ang mga puntos para sa inspeksyon.Ang prangka at hindi nagsasalakay na pamamaraan na ito ay ginagamit sa parehong simple at kumplikadong mga de-koryenteng sistema, dahil nagbibigay ito ng agarang puna sa kung ang isang circuit ay gumagana tulad ng inilaan.Sa pangkalahatan, ang pagsubok sa de -koryenteng pagpapatuloy ay nagsisilbing unang hakbang sa pagkilala at paglutas ng mga isyu sa loob ng mga sistemang elektrikal, na ginagawang pangunahing mga kasanayan sa pagpapanatili at pag -aayos.

Layunin ng pagsubok sa pagpapatuloy ng kuryente

Ang pangunahing layunin ng pagsubok sa pagpapatuloy ng kuryente ay upang matiyak ang pagiging maaasahan at pag -andar ng mga de -koryenteng circuit at sangkap.Sa pamamagitan ng pagtukoy kung pinapayagan ng isang circuit ang walang tigil na daloy ng kasalukuyang, ang pagsubok na ito ay tumutulong na makilala ang mga isyu tulad ng mga break, maluwag na koneksyon, o mga may sira na mga sangkap na maaaring makompromiso ang pagganap ng system.Ang pagpapatuloy na pagsubok ay gumaganap ng isang papel sa pagpapanatili ng nakagawiang sa pamamagitan ng pagpapatunay ng integridad ng mga sistemang elektrikal, tinitiyak na may kakayahang gumana bilang dinisenyo.Bilang karagdagan, nakakatulong ito upang maiwasan ang mas malaking isyu sa pamamagitan ng pag -alis ng mga potensyal na pagkakamali nang maaga, pag -iwas sa magastos na pag -aayos, pagkasira ng kagamitan, o kahit na mga mapanganib na sitwasyon tulad ng mga sunog na elektrikal.Sa mga senaryo sa pag -aayos, ang pagpapatuloy na pagsubok ay pinapasimple ang proseso ng diagnostic sa pamamagitan ng pagtukoy sa eksaktong lokasyon ng isang problema, na nagpapahintulot na tumuon sa mga tiyak na lugar kaysa sa pagsasagawa ng malawak na inspeksyon.Tinitiyak din nito ang kaligtasan sa panahon ng pag-aayos ng mga de-koryenteng sa pamamagitan ng pagkumpirma na ang mga circuit ay maayos na naipalabas bago magsimula ang anumang trabaho.Sa mga setting ng pagmamanupaktura at kalidad ng kontrol, ang pagpapatuloy na pagsubok ay ginagamit upang mapatunayan na ang mga bagong built na sangkap na de -koryenteng nakakatugon sa mga pamantayan sa pagganap.Ang layunin ng pagpapatuloy na pagsubok ay lumalawak na lampas sa pagkilala lamang ng mga pagkakamali, tinitiyak din nito ang pagiging maaasahan ng system, nagpapabuti sa kaligtasan, at binabawasan ang downtime sa parehong mga aplikasyon ng tirahan at pang -industriya.

Kahalagahan ng pagsubok sa pagpapatuloy ng kuryente sa pagpapanatili at pag -aayos

Ang pagsubok sa pagpapatuloy ng elektrikal ay kailangan para sa pagpapanatili at pag -aayos ng mga de -koryenteng circuit dahil tinitiyak nito ang kaligtasan, pagiging maaasahan, at kahusayan ng mga sistemang ito.Ang regular na pagpapanatili ay lubos na nakasalalay sa pagpapatuloy na pagsubok upang masuri ang integridad ng mga circuit at makilala ang mga potensyal na pagkakamali bago sila umunlad sa mga pangunahing isyu.Sa pamamagitan ng aktibong pagtuklas ng mga problema tulad ng maluwag na koneksyon, corroded wires, o mga sirang sangkap, ang pagpapatuloy na pagsubok ay nagpapaliit sa panganib ng hindi inaasahang mga pagkabigo na maaaring humantong sa magastos na pag -aayos, downtime downtime, o mga panganib sa kaligtasan.Sa panahon ng pag -aayos, ang pagpapatuloy na pagsubok ay isang mahalagang tool na diagnostic na tumutulong sa pagtukoy ng ugat ng isang pagkakamali ng isang circuit.Sa halip na palitan ang maraming mga sangkap nang hindi kinakailangan, maaari mong gamitin ang pagpapatuloy na pagsubok upang ibukod ang eksaktong lokasyon ng isang kasalanan, pag -save ng oras at mga mapagkukunan.Ang pagpapatuloy na pagsubok ay nagpapabuti sa kaligtasan ng elektrikal sa pamamagitan ng pag-verify na ang mga circuit ay de-energized bago magsimula ang pagpapanatili o pag-aayos, binabawasan ang panganib ng hindi sinasadyang mga shocks.Sa mga kumplikadong sistema, kung saan ang maraming mga circuit ay nakikipag -ugnay, ang pagpapatuloy na pagsubok ay nagsisiguro na ang bawat indibidwal na landas ay gumagana nang maayos, na pumipigil sa mga pagkabigo sa cascading.Ang kahalagahan nito ay umaabot sa isang malawak na hanay ng mga aplikasyon, mula sa pag -aayos ng mga de -koryenteng bahay hanggang sa pagpapanatili ng sistemang pang -industriya.

Pangkalahatang -ideya ng Electrical Continuity Tester

Ang isang pagpapatuloy na tester ay isang tool na diagnostic na idinisenyo upang suriin kung ang isang de -koryenteng circuit ay bumubuo ng isang kumpleto at walang putol na landas.Karaniwan itong binubuo ng isang pagsisiyasat, isang tingga sa pagsubok, at isang tagapagpahiwatig tulad ng isang ilaw o isang buzzer na nagpapa -aktibo kapag ang circuit ay tuluy -tuloy.Ang tool na ito ay gumaganap ng isang papel sa pagkilala sa mga break, maluwag na koneksyon, o mga pagkakamali sa mga kable, tinitiyak na ang kuryente ay maaaring dumaloy nang walang tigil sa pagitan ng dalawang puntos.Ang pagiging simple at kahusayan nito ay ginagawang isang napakahalagang pag -aari na nagtatrabaho sa mga sistemang elektrikal.Habang hindi ito idinisenyo upang masukat ang boltahe, paglaban, o kasalukuyang, ang nag -iisang pokus sa pagpapatuloy ay nagbibigay ng isang mabilis, maaasahan, at ligtas na paraan upang malutas ang mga problema sa circuit.Ginagawa nitong kapaki -pakinabang sa panahon ng pag -aayos, pagpupulong, o pagpapanatili ng mga de -koryenteng kagamitan, mula sa mga gamit sa bahay hanggang sa makinarya na pang -industriya.Ang mga tester ng pagpapatuloy ay maraming nalalaman at dumating sa iba't ibang mga form, kabilang ang mga tester ng estilo ng pen at mga isinama sa mga multimeter.Sa kabila ng pangunahing disenyo nito, ang tool ay lubos na epektibo at tinitiyak na ang mga de -koryenteng sistema ay gumana nang ligtas at mahusay.

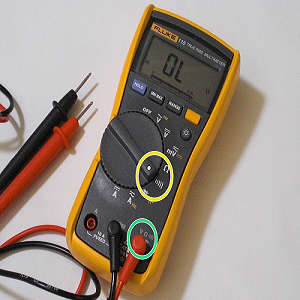

Larawan 2. Electrical Continuity Tester

Mga sangkap at pag -andar

Ang isang pagpapatuloy na tester ay isang diretso na aparato na binubuo ng ilang mga pangunahing sangkap na nagtutulungan upang matukoy ang pagkakaroon ng isang hindi naputol na landas ng kuryente.Ang mga pangunahing bahagi ay may kasamang pagsisiyasat para sa pakikipag -ugnay sa isang punto ng circuit, isang tingga ng pagsubok (madalas na may isang clip ng alligator) upang kumonekta sa kabilang punto, at isang mekanismo ng tagapagpahiwatig tulad ng isang LED light o isang naririnig na buzzer.Kapag ang mga probes ay inilalagay sa dalawang dulo ng isang circuit, ang tester ay nagpapadala ng isang maliit, mababang-kasalukuyang signal sa pamamagitan ng circuit.Kung kumpleto ang circuit at may pagpapatuloy, malayang dumadaloy ang signal, na nagiging sanhi ng tagapagpahiwatig na magaan o maglabas ng isang tunog.Kung nasira ang circuit, ang tester ay mananatiling tahimik at madilim, alerto sa isang problema.Ang ilang mga modelo ay maaaring magsama ng mga karagdagang tampok tulad ng isang kompartimento ng baterya upang mabigyan ng kapangyarihan ang aparato o labis na proteksyon upang matiyak ang kaligtasan sa paggamit.Sa kabila ng kanilang pagiging simple, ang mga tester ng pagpapatuloy ay lubos na epektibo para sa pagtukoy ng mga isyu sa mga de -koryenteng mga kable, switch, piyus, at iba pang mga sangkap.Ang kanilang pag-andar ay ganap na batay sa pagtuklas ng isang kumpletong landas para sa kasalukuyan, na ginagawang ligtas, madaling gamitin, at napakahalaga para sa pag-aayos ng mga sistemang elektrikal nang mabilis at tumpak.

Paano ito naiiba sa iba pang kagamitan sa pagsubok?

Ang mga tester ng pagpapatuloy ay naiiba sa iba pang mga kagamitan sa elektrikal na pagsubok sa mga tuntunin ng layunin, pag -andar, at pagiging kumplikado.Hindi tulad ng mga multimeter, na maaaring masukat ang boltahe, paglaban, at kasalukuyang, o mga pagsubok sa pagkakabukod na idinisenyo upang suriin ang integridad ng mga materyales na insulating, ang isang pagpapatuloy na tester ay nagsisilbi ng isang solong, nakatuon na layunin: pagkilala kung kumpleto o nasira ang isang circuit.Ang pagiging simple na ito ay nagbibigay -daan para sa mas mabilis at mas madaling maunawaan na operasyon, na ginagawa itong isang mainam na tool para sa mabilis na pag -aayos.Habang ang mga aparato tulad ng clamp meters o boltahe tester ay nangangailangan ng isang mas mataas na antas ng kaalaman sa teknikal upang bigyang kahulugan ang mga pagbabasa, ang isang pagpapatuloy na tester ay nagbibigay ng prangka na puna, karaniwang sa anyo ng isang ilaw o tunog, na kahit na ang mga nagsisimula ay madaling maunawaan.Ang isa pang pagkakaiba ay namamalagi sa kaligtasan at kakayahang magamit.Ang mga tester ng pagpapatuloy ay nagtatrabaho sa napakababang mga alon, binabawasan ang panganib ng hindi sinasadyang mga shocks o pinsala sa mga sensitibong sangkap na elektronik.Ang kanilang compact at magaan na disenyo ay nagpapabuti sa kakayahang magamit, na nagpapahintulot para sa maginhawang paggamit sa masikip na mga puwang o pag-aayos ng site.Habang ang iba pang mga tool sa pagsubok ay kinakailangan para sa mas advanced na mga diagnostic at pagsukat, ang pagiging simple at kahusayan ng pagpapatuloy ng tester ay ginagawang isang ginustong pagpipilian para sa pagkilala sa mga break sa mga kable, pagsuri sa mga switch, o pag -verify ng mga koneksyon sa iba't ibang mga sistema ng elektrikal.

Pangkalahatang -ideya ng mga multimeter

Ang isang multimeter ay isang maraming nalalaman at multifunctional electronic na aparato na ginamit upang masukat ang iba't ibang mga de -koryenteng katangian, kabilang ang boltahe, kasalukuyang, at paglaban.Ito ay isang mahalagang tool na nag -aalok ng tumpak na mga diagnostic para sa mga elektrikal at elektronikong sistema.Ang mga multimeter ay dumating sa dalawang pangunahing uri: digital at analog, ang bawat pagtutustos sa mga tiyak na kagustuhan at aplikasyon.Ang isa sa mga pinakamahalagang tampok ng isang multimeter ay ang kakayahang magsagawa ng pagpapatuloy na pagsubok, na nagbibigay -daan upang matukoy kung kumpleto o makagambala ang isang de -koryenteng circuit.Hindi tulad ng mga dedikadong tester ng pagpapatuloy, ang mga multimeter ay nag -aalok ng dagdag na benepisyo ng pagsukat ng iba pang mga parameter, na ginagawang mas komprehensibong tool para sa pag -diagnose at pag -aayos ng mga isyu sa kuryente.Kung sumusubok sa mga kable ng sambahayan, mga circuit ng automotiko, o mga elektronikong sangkap, ang mga multimeter ay pinahahalagahan para sa kanilang kawastuhan at kakayahang umangkop.Maraming mga modernong digital na modelo ang nagsasama ng mga karagdagang tampok tulad ng auto-ranging, data hold, at overload protection, karagdagang pagpapahusay ng kanilang pag-andar.Sa pamamagitan ng isang multimeter, maaari kang mag -troubleshoot ng isang malawak na hanay ng mga isyu, mula sa pagkilala sa mga may sira na sangkap upang matiyak ang wastong mga antas ng boltahe sa mga kumplikadong sistema.

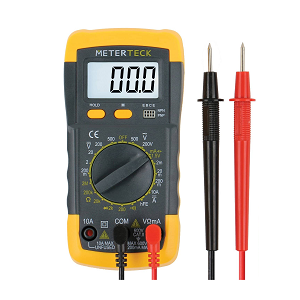

Larawan 3. Multimeter

Mga tampok sa pagpapatuloy na pagsubok

Kasama sa mga multimeter ang ilang mga tampok na ginagawang epektibo ang mga ito para sa pagpapatuloy na pagsubok, pagsasama -sama ng pag -andar ng isang nakalaang tester ng pagpapatuloy na may kakayahang magamit ng mga karagdagang kakayahan sa pagsukat.Sa pagpapatuloy mode, ang multimeter ay nagpapadala ng isang maliit na kasalukuyang sa pamamagitan ng circuit na nasubok.Kung kumpleto ang circuit, naglalabas ito ng isang naririnig na beep o nagpapakita ng isang pagbabasa sa screen, na nagpapahiwatig ng pagkakaroon ng pagpapatuloy.Ang naririnig na feedback na ito ay kapaki-pakinabang lalo na para sa operasyon na walang kamay sa mga sitwasyon kung saan mahirap ang kumpirmasyon ng visual.Ang mga digital na multimeter, lalo na, ay higit sa pagpapatuloy na pagsubok dahil sa kanilang katumpakan at kadalian ng paggamit.Ang mga tampok tulad ng auto-ranging siguraduhin na ang aparato ay awtomatikong nag-aayos sa tamang mga setting, habang ang mga backlit screen at ergonomic na disenyo ay gumagawa ng operasyon nang diretso kahit na sa mga mapaghamong kapaligiran.Maraming mga multimeter din ang nagsasama ng labis na proteksyon upang maprotektahan ang aparato at ang circuit ay nasubok.Kung ikukumpara sa isang nakapag -iisang tester ng pagpapatuloy, ang multimeter ay nagbibigay ng karagdagang konteksto, tulad ng antas ng paglaban ng isang circuit, na makakatulong sa pag -diagnose ng bahagyang pagpapatuloy o makilala ang mga mahina na koneksyon.Sa pamamagitan ng pagsasama ng pagpapatuloy na pagsubok sa isang tool na multifunctional, ang mga multimeter ay nag -aalok ng kaginhawaan, kawastuhan, at pagiging maaasahan para sa isang malawak na hanay ng mga gawain sa pag -aayos ng mga de -koryenteng.

Mga pagkakaiba sa pagitan ng mga digital at mga modelo ng analog

Ang mga digital at analog multimeter ay naiiba sa kanilang operasyon, pagpapakita, at pangkalahatang pagganap, ang bawat isa ay nag -aalok ng natatanging mga pakinabang para sa pagpapatuloy na pagsubok at pangkalahatang mga diagnostic na elektrikal.Nagtatampok ang Digital Multimeter (DMMS) ng isang digital na screen na nagbibigay ng tumpak, madaling basahin na mga resulta.Madalas silang nilagyan ng mga advanced na tampok tulad ng auto-ranging, pagpapatuloy na mga beepers, at proteksyon ng labis na karga, na ginagawa silang lubos na madaling gamitin at angkop para sa isang malawak na hanay ng mga gawain.Ang kanilang katumpakan at kakayahang masukat ang mababang mga alon o antas ng paglaban ay ginagawang sila ang ginustong pagpipilian para sa mga propesyonal.Ang mga analog multimeter, sa kabilang banda, ay gumagamit ng isang karayom ​​upang ipakita ang mga pagbabasa sa isang nagtapos na scale.Habang maaaring kakulangan sila ng ilan sa mga advanced na tampok ng kanilang mga digital na katapat, sila ay higit sa pagbibigay ng real-time na visual feedback, na maaaring maging kapaki-pakinabang para sa pag-obserba ng mga uso, tulad ng pagbabagu-bago ng mga antas ng boltahe.Gayunpaman, ang mga modelo ng analog ay maaaring hindi gaanong tumpak at mas mahirap basahin, lalo na para sa mga nagsisimula.Pagdating sa pagpapatuloy na pagsubok, ang mga digital multimeter ay karaniwang mas mahusay at mas madaling gamitin, salamat sa kanilang naririnig na mga tagapagpahiwatig at mataas na pagiging sensitibo.Sa kaibahan, ang mga modelo ng analog ay mas mahusay na angkop para sa mga gawain na nangangailangan ng pagsubaybay sa unti -unting pagbabago, na nag -aalok ng isang mas tactile at visual na karanasan.

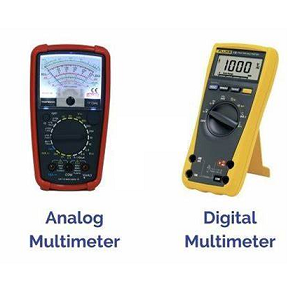

Larawan 4. Mga modelo ng digital at analog

Mga hakbang upang magamit ang isang pagpapatuloy na tester

Hakbang 1: Suriin ang tester

Bago gumamit ng isang pagpapatuloy na tester, mahalaga na tiyakin na ang aparato mismo ay gumagana nang maayos.Magsimula sa pamamagitan ng pag -inspeksyon sa tester para sa anumang nakikitang mga palatandaan ng pinsala o pagsusuot, tulad ng mga frayed wire o maluwag na sangkap.Kung ang tester ay pinapagana ng baterya, suriin na ang baterya ay sisingilin o may sapat na kapangyarihan upang mapatakbo.Ang isang mababang baterya ay maaaring maging sanhi ng tester na magbigay ng hindi maaasahang mga resulta o mabibigo na gumana nang buo.Susunod, kumpirmahin na ang mga setting ng aparato ay na -configure nang tama, ayon sa mga tagubilin ng tagagawa.Maraming mga tester ang nagsasama ng isang tampok na self-test o isang itinalagang proseso ng pag-calibrate, gamitin ang mga ito upang mapatunayan na ang tester ay nasa kondisyon ng pagtatrabaho bago magpatuloy.Ang pagkuha ng paunang hakbang na ito ay nagsisiguro sa kawastuhan ng iyong mga pagbabasa at pinipigilan ang maling pag -diagnose ng mga isyu sa circuit.

Hakbang 2: Kilalanin ang mga puntos ng pagsubok

Ang susunod na hakbang ay nagsasangkot ng pagkilala sa mga tukoy na puntos sa circuit kung saan balak mong subukan para sa pagpapatuloy.Ang mga puntong ito ay maaaring magsama ng mga konektor, terminal, switch, o mga wiring junctions.Upang gawin ito nang epektibo, kumunsulta sa isang diagram ng circuit o isang eskematiko ng mga kable kung magagamit, dahil maaari itong magbigay ng isang malinaw na pag -unawa sa layout ng circuit.Ito ay kapaki -pakinabang sa mga kumplikadong sistema na may maraming mga landas at sangkap.Gumawa ng isang plano para sa sistematikong pagsubok sa bawat punto, kaya hindi mo sinasadyang laktawan o makaligtaan ang anumang bahagi ng circuit.Ang pag -alam nang eksakto kung saan ilalagay ang pagsubok ay humahantong ay nagpapaliit sa hula at tinitiyak na ang proseso ng pagsubok ay mahusay at masusing.

Hakbang 3: Ilapat ang mga nangunguna sa pagsubok

Kapag nakilala mo ang mga puntos ng pagsubok, posisyon ang pagsubok ay humahantong sa mga itinalagang lugar sa circuit.Ang mga tester ng pagpapatuloy ay karaniwang may dalawang mga lead: isang pula (positibo) at isang itim (negatibo), na makakatulong na matiyak ang wastong orientation at pagkakakilanlan.Maingat na ilakip ang mga lead sa mga sangkap na nasubok, tinitiyak na gumagawa sila ng solid, matatag na pakikipag -ugnay.Ang maluwag o hindi wastong pakikipag -ugnay ay maaaring magresulta sa maling pagbabasa, na humahantong sa hindi tamang mga konklusyon tungkol sa estado ng circuit.Sa ilang mga kaso, maaaring kailanganin mong gumamit ng mga clamp o probes para sa isang mas ligtas na koneksyon, lalo na kung nagtatrabaho ka sa isang masikip na puwang o pagsubok ng maraming mga sangkap.Sa pamamagitan ng paglalapat ng mga nangunguna nang may katumpakan, binabawasan mo ang panganib ng error at dagdagan ang pagiging maaasahan ng iyong mga resulta ng pagsubok.

Hakbang 4: I -interpret ang puna

Matapos mailapat ang mga nangunguna sa pagsubok, obserbahan ang puna na ibinigay ng pagpapatuloy na tester.Karamihan sa mga tester ay gumagamit ng isang naririnig na signal, tulad ng isang matatag na beep, o isang visual na tagapagpahiwatig, tulad ng isang ilaw o isang digital na display, upang maiparating kung kumpleto ang circuit.Ang isang tuluy -tuloy na beep o isang tagapagpahiwatig ng LIT ay karaniwang nagpapahiwatig na mayroong isang hindi nababasag na landas ng kuryente sa pagitan ng mga puntos ng pagsubok, na nagpapahiwatig ng wastong pagpapatuloy.Sa kabaligtaran, ang kawalan ng isang beep, ilaw, o iba pang puna sa pangkalahatan ay nangangahulugang mayroong isang pahinga sa circuit, tulad ng isang nasira na wire o isang may sira na koneksyon.Sa ilang mga advanced na tester, ang display ay maaaring magbigay ng karagdagang impormasyon, tulad ng mga halaga ng paglaban, upang makatulong na masuri ang problema.Maingat na tandaan ang puna at, kung kinakailangan, i-double-check ang mga resulta sa pamamagitan ng pag-retest ng parehong mga puntos upang mamuno sa anumang hindi pagkakapare-pareho.Ang pagbibigay kahulugan sa feedback nang tama ay susi upang makilala kung ang circuit ay gumagana tulad ng inilaan o nangangailangan ng pag -aayos.

Pagpapatuloy na simbolo ng tester

Ang simbolo ng pagpapatuloy ng tester, isang elemento sa mga de -koryenteng eskematiko na kumikilos bilang isang unibersal na shorthand para sa pagkilala at pagsubok sa mga landas ng conductive sa loob ng isang circuit.Ang simbolo na ito ay kinakatawan bilang isang walang tigil na linya na kumokonekta sa dalawang puntos.Minsan, maaaring isama ang mga arrow upang ipahiwatig ang direksyon ng kasalukuyang daloy.Ito ay simple ngunit epektibong disenyo ay nagbibigay -daan upang maiparating nang malinaw ang impormasyon sa mga diagram ng circuit kung saan limitado ang puwang.Ang simbolo ng pagpapatuloy ng tester ay nagmamarka ng mga lugar kung saan ang pagpapatuloy ng isang de -koryenteng landas ay kailangang mapatunayan, tinitiyak ang mga function ng circuit ayon sa inilaan.Ang simbolo ng pagpapatuloy ng tester ay higit pa sa isang bahagi ng isang eskematiko, ito ay isang praktikal na tool na nagdadala ng kahusayan at kalinawan sa mga de -koryenteng diagnostic at pag -aayos.Sa pamamagitan ng paggamit ng pamantayang representasyon na ito, maaari mong mabilis na makilala ang mga puntos sa isang circuit na nangangailangan ng pagsubok.Pinapabilis nito ang proseso ng pag -aayos, binabawasan ang oras na ginugol sa paghahanap ng mga isyu sa mga kumplikadong sistema.Ang pagkilala sa simbolo na ito ay nagbibigay -daan sa iyo upang mag -navigate ng mga eskematiko nang may kumpiyansa at walang pagkalito.

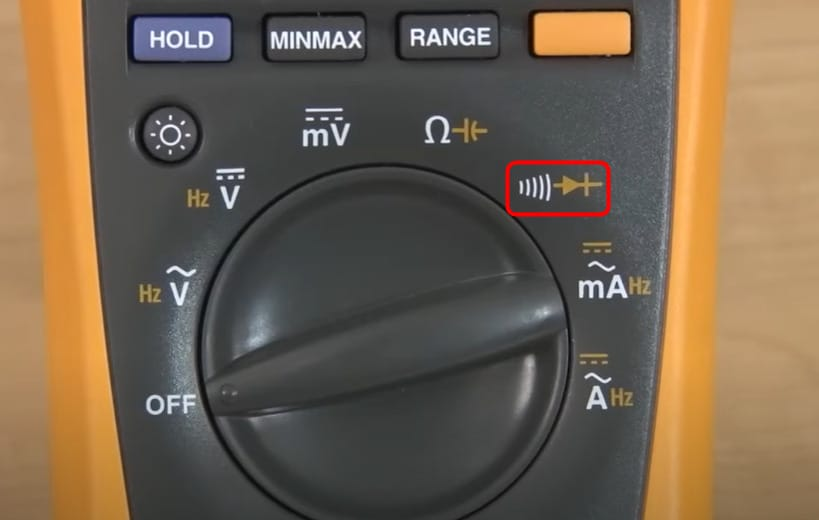

Larawan 5. simbolo ng pagpapatuloy tester

Larawan 6. simbolo ng pagpapatuloy tester

Mga Pakinabang ng Standardisasyon

Ang pagkakapare -pareho ng simbolo ng pagpapatuloy ng tester sa buong mga teknikal na dokumento ay may papel sa pagpapahusay ng komunikasyon.Dahil ito ay isang pamantayang simbolo, ang iba't ibang mga industriya at rehiyon ay madaling ma -kahulugan at maunawaan ito.Ang standardization na ito ay nagtataguyod ng mas mahusay na pakikipagtulungan sa pagitan ng mga indibidwal na nagtatrabaho sa parehong proyekto, anuman ang lokasyon o background.Ang simbolo ng pagpapatuloy ng tester ay sumusuporta sa kawastuhan, kahusayan, at epektibong pagtutulungan ng magkakasama sa gawaing elektrikal.Ito ay isang maliit ngunit malakas na elemento na ginagawang mas madaling ma -access at mahusay ang gawaing elektrikal para sa lahat ng kasangkot.

Ano ang ibig sabihin ng simbolo ng pagpapatuloy sa isang multimeter?

Ang simbolo ng pagpapatuloy sa isang multimeter ay isang mahalagang tampok na gumagawa ng pagsubok para sa integridad ng circuit na parehong prangka at naa -access.Ang simbolo na ito ay kinakatawan ng alinman sa isang icon ng diode o isang icon ng tunog ng tunog, malinaw na nagpapahiwatig ng mode na partikular na idinisenyo para sa mga pagsubok sa pagpapatuloy.Sa pamamagitan ng pagpili ng mode na ito, pinapagana mo ang multimeter upang matukoy kung ang isang de -koryenteng landas sa pagitan ng dalawang puntos ay buo o nasira.Ang simple ngunit epektibong tampok na ito ay isang tool para sa sinumang nagtatrabaho sa mga de -koryenteng circuit, dahil pinapayagan silang kumpirmahin ang pagkakakonekta nang madali at katumpakan.

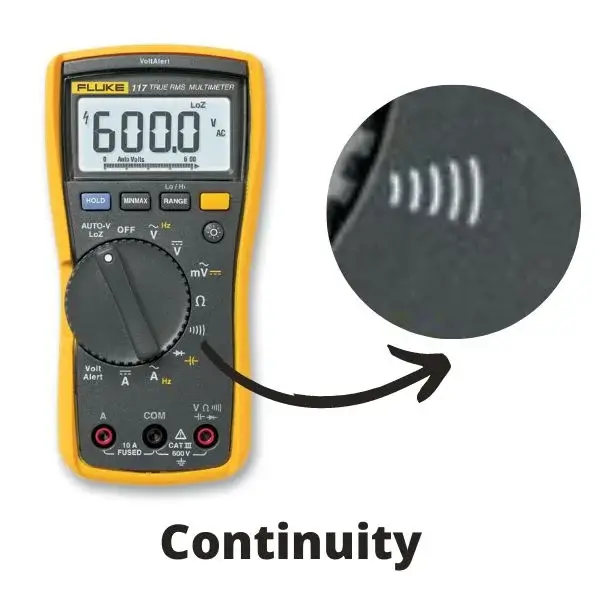

Larawan 7. Pagpapatuloy na simbolo sa isang multimeter

Kapag ang multimeter ay nasa pagpapatuloy mode, nagbibigay ito ng agarang puna sa pamamagitan ng alinman sa isang naririnig na beep o isang visual signal sa display tuwing nakakakita ito ng isang kumpletong landas ng koryente.Ang agarang feedback na ito ay nag -aalis ng pangangailangan para sa hula at pinapasimple ang pag -aayos sa pamamagitan ng pagpapahintulot na mabilis na makilala ang mga bukas na circuit, sirang mga wire, o mga may sira na koneksyon.Napakahalaga ng mode ng pagpapatuloy dahil tinitiyak nito ang mga circuit na tama na tipunin at libre mula sa mga depekto.Bilang karagdagan, nakakatulong ito na makita ang mga potensyal na isyu na maaaring makompromiso ang kaligtasan o humantong sa mga pagkakamali ng kagamitan sa parehong mga proseso ng pagpupulong at pagpapanatili.Sa esensya, ang simbolo ng pagpapatuloy sa isang multimeter ay higit pa sa isang functional na icon, kumakatawan ito sa isang praktikal at maaasahang tool para matiyak ang integridad at kaligtasan ng mga de -koryenteng sistema.

Paano magsagawa ng mga pagsubok sa pagpapatuloy gamit ang isang multimeter?

Hakbang 1: Itakda ang multimeter sa mode ng pagpapatuloy

Ang unang hakbang sa pagsasagawa ng isang pagpapatuloy na pagsubok gamit ang isang multimeter ay upang itakda ang aparato sa pagpapatuloy mode.Magsimula sa pamamagitan ng pag -dial ng multimeter sa naaangkop na setting, na minarkahan ng isang simbolo ng diode o isang icon ng tunog ng tunog.Ang mode na ito ay idinisenyo upang suriin para sa patuloy na mga de -koryenteng landas sa loob ng isang circuit at paganahin ang multimeter na maglabas ng isang naririnig na beep o magbigay ng isang visual signal kapag napansin ang pagpapatuloy.Ang pagtiyak na ang multimeter ay nasa tamang mode para sa pagkuha ng tumpak na mga resulta, dahil ang iba pang mga setting tulad ng boltahe o paglaban ay maaaring magbunga ng maling impormasyon o kahit na masira ang multimeter kung ginamit nang hindi wasto sa panahon ng isang pagpapatuloy na pagsubok.

Hakbang 2: Power down ang circuit

Bago magpatuloy sa pagsubok, kinakailangan upang matiyak na ang circuit na nasubok ay ganap na pinapagana.Ang hakbang na ito ay hindi lamang mabuti para sa kaligtasan ngunit pinoprotektahan din ang multimeter mula sa potensyal na pinsala na dulot ng live na kasalukuyang.Kahit na ang isang maliit na singil sa koryente sa circuit ay maaaring makagambala sa pagpapatuloy na pagsubok at makagawa ng hindi tumpak na pagbabasa.Upang mabigo ang circuit, patayin ang anumang mga konektadong mapagkukunan ng kuryente, i-unplug ang aparato kung naaangkop, at doble-suriin ang paggamit ng multimeter sa mode ng boltahe kung mayroong anumang pag-aalinlangan.Ang paggugol ng oras upang kumpirmahin ang circuit ay de-energized ay isang pag-iingat na nagsisiguro sa kaligtasan at ang integridad ng proseso ng pagsubok.

Hakbang 3: Ikonekta ang mga nangunguna sa pagsubok

Kapag pinapagana ang circuit, ang susunod na hakbang ay upang maayos na ikonekta ang mga nangunguna sa pagsubok ng multimeter.Ipasok ang itim na tingga sa port na "com" (karaniwang) at ang pulang tingga sa port na may label na para sa pagpapatuloy o pagsubok sa paglaban, na kung saan ay madalas na minarkahan ng isang simbolo ng OHM (ω).Ang pagtiyak na ang mga lead lead ay tama na ipinasok ay mahalaga para sa pagkuha ng tumpak na mga resulta at maiwasan ang mga error.Suriin ang mga nangunguna para sa anumang nakikitang pinsala, tulad ng mga frayed wire o maluwag na koneksyon, dahil ang mga faulty lead ay maaaring makagawa ng hindi maaasahang pagbabasa.Ang isang ligtas at wastong koneksyon ng pagsubok ay humahantong sa multimeter ay isang kinakailangang paghahanda para sa pagpapatuloy na pagsubok.

Hakbang 4: Subukan ang mga puntos ng circuit

Gamit ang multimeter sa pagpapatuloy mode at ang mga lead na konektado, magpatuloy upang subukan ang mga puntos ng circuit kung saan kailangang mapatunayan ang pagpapatuloy.Ilagay ang pagsubok ay humahantong sa dalawang puntos na nais mong subukan, tinitiyak na gumawa sila ng matatag at matatag na pakikipag -ugnay sa mga sangkap o wire.Kung ang circuit ay buo, ang multimeter ay maglalabas ng isang tuluy -tuloy na beep o magpapakita ng isang mababang halaga ng pagtutol sa screen, na nagpapahiwatig ng isang hindi naputol na landas ng kuryente.Kung walang naririnig na beep o kung ang pagbabasa ng paglaban ay napakataas, iminumungkahi nito na mayroong isang pahinga sa circuit, tulad ng isang nasira na kawad o isang maluwag na koneksyon.Maging pamamaraan sa pagsubok ng maraming mga puntos kung kinakailangan, at tandaan ang anumang hindi pagkakapare -pareho na maaaring makatulong na matukoy ang kasalanan.Ang hakbang na ito ay nagbibigay -daan upang mabilis at epektibong mag -diagnose ng mga isyu sa circuit, na nagpapagana upang hanapin at ayusin ang mga pagkakamali nang may kumpiyansa.

Karaniwang mga isyu na natagpuan sa pamamagitan ng pagpapatuloy na pagsubok

Ang pagpapatuloy na pagsubok ay isang pamamaraan na ginamit upang mag -diagnose ng mga problema sa mga de -koryenteng circuit.Sa pamamagitan ng paggamit ng mga tool tulad ng mga multimeter o pagpapatuloy na mga tester, maaari mong mahanap ang mga pagkakamali na nakompromiso ang pag -andar at kaligtasan ng mga sistemang elektrikal.Nagbibigay ang seksyong ito ng isang detalyadong pagkasira ng mga karaniwang problema sa circuit na natukoy sa pamamagitan ng pagpapatuloy na pagsubok at nag-aalok ng sunud-sunod na gabay sa kung paano malutas nang epektibo ang mga isyung ito.

Mga uri ng mga pagkakamali at katangian ng circuit

1. Buksan ang mga circuit

Ang isang bukas na circuit ay nangyayari kapag may pahinga o agwat na pumipigil sa kasalukuyang dumadaloy sa circuit.Ang ganitong uri ng kasalanan ay sanhi ng mga sirang mga wire, mga naka -disconnect na sangkap, o nasira na mga bahagi.Ang mga karaniwang sintomas ng isang bukas na circuit ay may kasamang mga aparato na hindi mabibigo o nagpapatakbo, pati na rin ang kawalan ng mga de -koryenteng signal sa ilang mga bahagi ng circuit.Gamit ang isang pagpapatuloy na tester o multimeter, ang isang bukas na circuit ay maaaring makilala kapag walang naririnig na signal o kapag ang walang hanggan na pagtutol ay ipinapakita, na nagpapatunay na ang kasalukuyang hindi maaaring dumaan.

2. Mga maikling circuit

Ang isang maikling circuit ay nangyayari kapag ang dalawang conductive point ay kumokonekta nang hindi sinasadya, na lumilikha ng isang direktang landas para sa kasalukuyang daloy.Nagdudulot ito ng labis na kasalukuyang, na maaaring magresulta sa sobrang pag -init, pinsala sa mga sangkap, at pagkabigo sa circuit.Ang mga sintomas ng isang maikling circuit ay madalas na kasama ang madalas na pagtulo ng mga circuit breaker, tinatangay ng mga piyus, o ang pagkakaroon ng mga nasusunog na amoy.Ang pagpapatuloy na pagsubok ay maaaring makakita ng isang maikling circuit sa pamamagitan ng pagpapakita ng isang tuluy -tuloy na beep o abnormally mababang pagbabasa ng pagtutol, na nagpapahiwatig ng isang hindi sinasadyang koneksyon sa circuit.

3. Maluwag o corroded na koneksyon

Ang mga maluwag o corroded na koneksyon ay nangyayari kapag ang mga puntos ng contact sa circuit ay hindi matatag o nasira ng kaagnasan.Ang mga isyung ito ay nakakagambala sa kasalukuyang daloy at madalas na nagdudulot ng magkakasunod na operasyon o hindi wastong pagganap ng aparato.Sa panahon ng pagpapatuloy na pagsubok, ang pagbabagu -bago o hindi pantay na pagbabasa ng paglaban ay maaaring magbunyag ng mga maluwag o corroded na koneksyon.Ang ganitong uri ng kasalanan ay maaaring humantong sa hindi regular na pag -uugali ng circuit kung hindi agad na natugunan.

4. Mga Faulty Components

Ang mga sangkap tulad ng mga resistors, capacitor, at switch ay maaaring mabigo sa paglipas ng panahon o dahil sa maling paggamit, nakakagambala sa normal na operasyon ng isang circuit.Ang mga maling sangkap ay maaaring maging sanhi ng hindi mahuhulaan na pag -uugali sa circuit o kabuuang pagkabigo.Ang pagpapatuloy na pagsubok ay maaaring matukoy ang mga isyung ito sa pamamagitan ng pagtuklas ng bukas o maikling mga kondisyon sa loob ng mga indibidwal na sangkap, na nagpapatunay sa kanilang pagkabigo at pangangailangan para sa kapalit.

5. Mga isyu sa grounding

Ang mga problema sa grounding ay nangyayari kapag ang mga circuit ay kulang ng wastong koneksyon sa lupa, na humahantong sa mga peligro sa kaligtasan at mga pagkakamali sa pagpapatakbo.Ang hindi sapat na saligan ay maaaring magresulta sa mga electric shocks, panghihimasok sa pagganap ng aparato, o hindi wastong pag -uugali.Ang isang pagpapatuloy na pagsubok ay maaaring mapatunayan ang integridad ng koneksyon sa lupa sa pamamagitan ng pagkumpirma ng wastong kondaktibiti sa pagitan ng mga puntos ng saligan.Ang mga isyu sa grounding ay dapat malutas kaagad upang matiyak ang kaligtasan at pagiging maaasahan ng circuit.

Mga hakbang upang malutas ang mga problema sa circuit

1. Pag -aayos ng mga bukas na circuit

Upang ayusin ang isang bukas na circuit, gumamit ng pagpapatuloy na pagsubok at circuit schematics upang hanapin ang pahinga o agwat.Magsimula sa pamamagitan ng biswal na pag -inspeksyon sa circuit para sa mga nasirang mga wire, mga naka -disconnect na sangkap, o pisikal na pahinga.Kapag nakilala ang kasalanan, ayusin ito sa pamamagitan ng paghihinang ng sirang koneksyon, pinapalitan ang nasira na seksyon, o pag -secure ng anumang maluwag na bahagi.Matapos makumpleto ang pag -aayos, i -retest ang circuit upang matiyak na kumpleto na ito at gumana nang tama.

2. Paglutas ng mga maikling circuit

Ang pagtugon sa isang maikling circuit ay nagsisimula sa paghahanap ng kasalanan sa pamamagitan ng pagpapatuloy na pagsubok at visual inspeksyon.Maghanap ng mga labi, tulay ng panghinang, o nasira na pagkakabukod na maaaring maging sanhi ng hindi sinasadyang mga koneksyon, at alisin ang mga ito.Palitan ang anumang nasira na mga wire o sangkap na nag -aambag sa maikling circuit.Upang maiwasan ang mga isyu sa hinaharap, mag -apply ng wastong pagkakabukod o spacing sa pagitan ng mga conductor.Retest ang circuit upang mapatunayan na ang maikling circuit ay nalutas at ang system ay gumagana tulad ng inaasahan.

3. Pag -aayos ng mga koneksyon sa maluwag o corroded

Ang mga maluwag o corroded na koneksyon ay maaaring ayusin sa pamamagitan ng masikip na mga tornilyo, pag -secure ng mga konektor, o paglilinis ng mga apektadong mga terminal.Gumamit ng naaangkop na mga ahente ng paglilinis o abrasives upang alisin ang kaagnasan at ibalik ang mahusay na kondaktibiti.Kapag nalinis, mag-apply ng mga anti-corrosion na paggamot upang maiwasan ang karagdagang pagkasira ng koneksyon.Matapos ang pag -aayos, magsagawa ng isang pagpapatuloy na pagsubok upang kumpirmahin na ang koneksyon ay matatag at gumana nang maayos.

4. Pagpapalit ng mga may sira na sangkap

Upang mapalitan ang mga may sira na sangkap, magsimula sa pamamagitan ng paghiwalay at pagsubok sa bawat pinaghihinalaang bahagi nang paisa -isa.Kapag natukoy ang isang depektibong sangkap, palitan ito ng isa na nakakatugon sa tamang mga pagtutukoy para sa circuit.Matapos kumpleto ang kapalit, muling i -retest ang circuit upang kumpirmahin na ito ay nagpapatakbo tulad ng inilaan.Ang pagpapalit ng mga maling sangkap para sa pagpapanumbalik ng pag -andar at pagiging maaasahan ng circuit.

5. Pagpapanumbalik ng mga isyu sa saligan

Upang matugunan ang mga problema sa saligan, magsimula sa pamamagitan ng pagsubok sa lahat ng mga puntos ng saligan na may isang pagpapatuloy na tester upang kumpirmahin ang wastong koneksyon.Pag -ayos o palitan ang anumang nasira o nawawalang mga wire ng lupa upang matiyak ang isang ligtas at functional grounding system.I -secure ang lahat ng mga koneksyon sa grounding gamit ang mga matatag na pamamaraan na nakakatugon sa mga pamantayan sa kaligtasan.Sa wakas, subukan ang buong sistema ng saligan upang mapatunayan na ito ay gumagana nang tama at nagbibigay ng kinakailangang proteksyon.

Konklusyon

Ang pagsubok sa pagpapatuloy ng elektrikal ay isang mahalagang gawain sa larangan ng elektrikal na engineering, na pinapanatili ang maaasahan at ligtas ang mga de -koryenteng sistema.Ang artikulong ito ay lubusang tiningnan ang mga pamamaraan, tool, at praktikal na paggamit ng pagpapatuloy na pagsubok, na itinampok ang papel nito sa nakagawiang pagpapanatili at paglutas ng problema.Sa pamamagitan ng detalyadong talakayan ng mga tester ng pagpapatuloy at multimeter, nalaman namin kung paano makakatulong ang mga tool na ito na mabilis na makahanap at ayusin ang mga problema sa mga de -koryenteng circuit, na tumutulong upang maprotektahan ang mga kagamitan at mapanatili ang ligtas mula sa panganib.Gayundin, ang paggamit ng isang pamantayang simbolo ng tester ng pagpapatuloy sa mga diagram at ang pagsasama ng mga pagpapatuloy na pag -andar ng pagsubok sa mga multimeter ay nagpapakita kung gaano karaniwan at mahalaga ang pagsubok na ito sa gawaing elektrikal.
