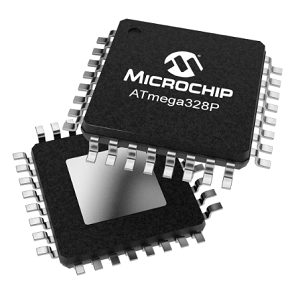

Ang Atmega328p, na ginawa ng Microchip Technology, ay isang 8-bit na microcontroller mula sa pamilyang AVR.Kilalang-kilala ito para sa pagbabalanse ng bilis at kahusayan ng kuryente, lalo na sa mga aparato na pinapagana ng baterya.Tumatakbo ito sa isang arkitektura ng RISC (nabawasan na pagtuturo ng pagtuturo) at binuo gamit ang teknolohiya ng CMOS, na tumutulong na mabawasan ang paggamit ng kuryente habang sinusuportahan pa rin ang mabilis na pagproseso.Karamihan sa mga tagubilin ay kumpleto sa isang siklo ng orasan, na nagpapahintulot sa chip na maghatid ng hanggang sa 1 MIPS bawat MHz.Ang kahusayan na ito ay isang pangunahing kadahilanan na ang ATMEGA328P ay madalas na ginagamit sa mga sistema ng mababang kapangyarihan na nangangailangan pa rin ng maaasahang pagganap.
Sa mga tampok tulad ng pag-convert ng analog-to-digital, serial na komunikasyon (USART, SPI, I²C), at makagambala sa suporta, ang chip ay umaangkop nang maayos sa lahat mula sa mga simpleng gadget hanggang sa mas kumplikadong mga pang-industriya na magsusupil.Tumatakbo ito hanggang sa 20 MHz at gumagana sa loob ng isang saklaw ng boltahe na 1.8V hanggang 5.5V, ginagawa itong nababaluktot sa maraming mga pag -setup ng hardware.Kasama sa memorya ang 32 kb ng flash, 1 kb ng Eeprom, at 2 kb ng SRAM, sapat na upang mahawakan ang mga kumplikadong algorithm at data.Kasama rin dito ang mga built-in na peripheral tulad ng mga timer, isang tagapagbantay ng timer, at mga counter, na nagpapabuti sa pagiging maaasahan ng system.Ang isa sa mga pinaka nakikilalang gamit nito ay sa Arduino Uno Board.Ang kakayahang mag -scale mula sa mga prototypes hanggang sa pangwakas na mga produkto ay ginagawang isang solidong pundasyon para sa isang malawak na hanay ng mga naka -embed na aplikasyon.
Ang ATMEGA328P ay itinayo sa isang compact ngunit malakas na nabawasan na arkitektura ng pagtuturo (RISC), na sumusuporta sa 131 natatanging mga tagubilin.Ang karamihan sa mga tagubiling ito ay isinasagawa sa isang solong pag -ikot ng orasan, na nagpapagana ng microcontroller upang makamit ang mga antas ng pagganap ng hanggang sa 16 milyong mga tagubilin bawat segundo (MIPS) kapag nagpapatakbo sa isang 16 MHz na bilis ng orasan.Ang mataas na kahusayan na ito ay ginagawang maayos ang ATMEGA328P para sa mga aplikasyon na kinakailangang bilis ng pagproseso at mababang pagkonsumo ng kuryente.Sa core ng mga kakayahan sa pagproseso nito ay 32 pangkalahatang-layunin 8-bit na mga rehistro, na direktang konektado sa aritmetika na lohika unit (ALU), na nagpapahintulot sa mas mabilis at mas nababaluktot na pagmamanipula ng data.Ang ATMEGA328P ay nagsasama ng isang dalawang-cycle na multiplier ng hardware, pagpapabuti ng pagganap para sa mga operasyon ng aritmetika para sa mga aplikasyon na kinasasangkutan ng pagproseso ng signal, mga control system, at paghawak ng data ng sensor.Ang microcontroller ay nagpapatakbo sa static mode, na pinapayagan itong mapanatili ang matatag na pagganap sa isang malawak na hanay ng mga kondisyon ng operating, kabilang ang iba't ibang mga antas ng aktibidad ng system.Ang katatagan na ito ay mahalaga sa mga naka -embed na system, kung saan ang mga estado ng kapangyarihan at mga naglo -load ng gawain ay maaaring magbago nang pabago -bago.
Ang arkitektura ng memorya ng ATMEGA328P ay idinisenyo upang mahusay na suportahan ang parehong pag -iimbak ng code at paghawak ng data ng runtime.Kasama dito ang 32 kb ng in-system na maaaring ma-program na memorya ng flash, na nagbibigay-daan sa pag-programa ng sarili sa pamamagitan ng onboard bootloader at sumusuporta sa hanggang sa 10,000 mga siklo ng pagsulat.Ang tampok na ito ay nagbibigay -daan sa mga pag -update ng firmware na isinasagawa nang direkta sa aparato nang hindi nangangailangan ng pisikal na pag -alis o panlabas na mga tool sa programming.Nagbibigay ang microcontroller ng 1 kb ng EEPROM, na nag-aalok ng hanggang sa 100,000 mga siklo ng pagsulat/burahin, na ginagawang perpekto para sa pag-iimbak ng hindi mabubuong data ng pagsasaayos o mga setting na tinukoy ng gumagamit na kailangang magpatuloy sa pagitan ng mga siklo ng kuryente.Ang pagkumpleto nito ay 2 kb ng SRAM, na humahawak ng pansamantalang data tulad ng mga variable, stacks, at buffer sa panahon ng pagproseso.
Upang matiyak ang ligtas at nababaluktot na pag -unlad, isinasama ng ATMEGA328P ang ilang mga kapaki -pakinabang na tampok sa seguridad.Kasama dito ang mga naka-lock na mga seksyon ng boot upang maiwasan ang hindi awtorisadong pagbabago ng code, basahin ang mga kakayahan sa pagsulat ng mga flash sa memorya ng flash para sa mahusay na mga pag-update ng firmware, at isang on-chip bootloader na nagbibigay-daan sa pag-install ng firmware o pag-upgrade sa pamamagitan ng karaniwang mga serial interface, tinanggal ang pangangailangan para sa mga dalubhasang panlabas na programmers.Para sa tumpak na tiyempo at pag-iskedyul ng mga gawain, ang microcontroller ay nagtatampok ng isang matatag na sistema ng mga timer ng hardware: dalawang 8-bit timers at isang 16-bit timer, ang bawat isa ay nilagyan ng paghahambing at pagkuha ng mga tampok.Ang mga timer na ito ay mahalaga para sa pagbuo ng tumpak na mga signal ng modyul na lapse-lapad (PWM), gumaganap ng tiyempo ng kaganapan, at pamamahala ng mga nakatakdang gawain.Ang ganitong mga kakayahan ay mahalaga sa mga aplikasyon tulad ng kontrol sa motor, henerasyon ng signal, at mga protocol ng komunikasyon.
Ang ATMEGA328P microcontroller ay magagamit sa dalawang pangunahing mga pagsasaayos ng PIN, na nag -iiba batay sa uri ng package.Kasama sa mga pagsasaayos na ito ang TQFP (Manipis na quad flat package) at ang Mlf (Micro lead frame), na kilala rin bilang QFN (quad flat no-lead), kapwa sa tampok na ito 32 pin.Ang parehong mga bersyon ay gumagamit ng isang layout ng 32-pin ngunit naiiba ang pisikal sa form factor.Ang panloob na pag -andar ng mga pin ay nananatiling pare -pareho sa mga pakete na ito, na may magkaparehong mga takdang -aralin sa signal at bilang.

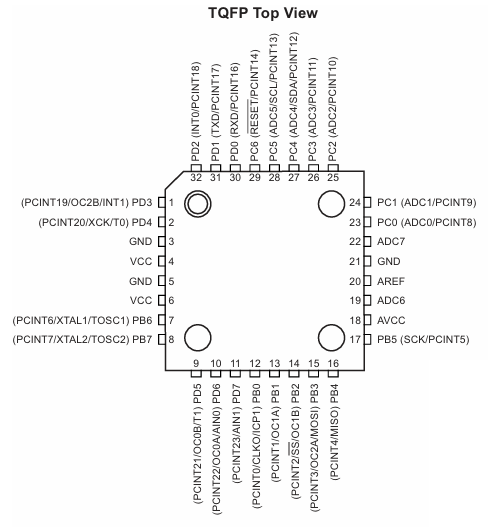

Larawan 2. ATMEGA328P TQFP Pinout

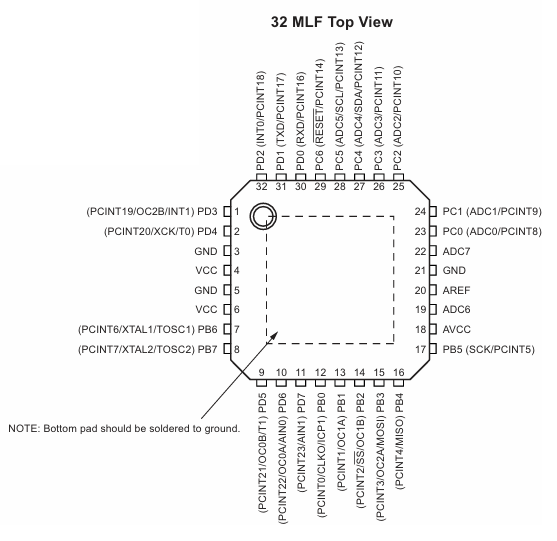

Larawan 3. ATMEGA328P MLF Pinout
Nagbibigay ng digital na kapangyarihan sa chip.
Kumokonekta sa lupa.
Ang Port B ay isang 8-bit na input/output port na may mga panloob na mga resistors ng pull-up (pinagana nang paisa-isa bawat pin).Maaari itong kapwa mapagkukunan at paglubog ng kasalukuyang may balanseng lakas ng drive.Kapag ginamit bilang input at hinila ang mababang panlabas, ang mga mapagkukunan ng port ay kasalukuyang kung ang mga pull-up ay pinagana.Sa panahon ng isang pag-reset, ang Port B pin ay pumapasok sa isang mode na high-impedance (tri-state), anuman ang katayuan sa orasan.Ang PB6 at PB7 ay maaaring magamit para sa mga pag -andar ng oscillator batay sa mga setting ng clock fuse.Kapag ginagamit ang panloob na RC oscillator at pagpapagana ng asynchronous timer/counter2 (sa pamamagitan ng AS2 bit), ang PB6 at PB7 ay kumikilos bilang TOSC1 at TOSC2.
Ang Port C ay isang 7-bit na bi-direksyon na I/O port na may panloob na pull-up (napili bawat pin).Ang mga pin ay may malakas, balanseng mga katangian ng drive.Kung ang isang pin ay hinila ng mababang panlabas at pinagana ang pull-up, kasalukuyang pinagmumulan.Sa panahon ng pag-reset, ang mga pin ay pumapasok sa tri-state mode.
Ang PC6 ay gumana alinman bilang isang pangkalahatang input pin o isang pag -reset ng pin.Kung ang fuse ng RSTDISBL ay hindi na -program, ang PC6 ay kumikilos bilang isang input ng pag -reset.Ang isang mababang signal na tumatagal nang mas mahaba kaysa sa isang tinukoy na minimum na tagal ay nag -uudyok ng isang pag -reset (kahit na walang tumatakbo na orasan).Kung ang fuse ay na -program, ang PIN ay ginagamit bilang isang regular na input.
Ang Port D ay isang 8-bit na port ng bidirectional, na may napiling mga resistor ng pull-up at balanseng lakas ng output.Tulad ng iba pang mga port, pinagmumulan nito ang kasalukuyang kapag ang mga panlabas na hinila ay mababa (kung ang mga pull-up ay pinagana), at pumapasok sa mode na Tri-State sa panahon ng pag-reset.
Pinapagana ng AVCC ang analog-to-digital converter (ADC), PC3: 0, at ADC channel 6 at 7. Dapat itong konektado sa VCC, kahit na hindi ginagamit ang ADC.Kapag gumagamit ng ADC, ikonekta ang AVCC sa VCC sa pamamagitan ng isang mababang-pass filter.Tandaan na ang PIN PC6 -PC4 ay gumagamit pa rin ng digital VCC.
Ito ang input ng sangguniang sanggunian ng analog para sa ADC.
Sa mga bersyon ng package ng TQFP at QFN/MLF, ang mga pin na ito ay nagsisilbing analog input para sa ADC.Pinapagana ang mga ito sa pamamagitan ng supply ng analog boltahe at pag-andar bilang 10-bit na mga channel ng ADC na resolusyon.
|
Mga parameter |
Min. |
Typ. |
Max. |
Unit |
|
Temperatura ng pagpapatakbo |
–55 |
125 |
° C. |
|
|
Temperatura ng imbakan |
–65 |
150 |
° C. |
|
|
Boltahe sa anumang pin maliban sa pag -reset na may paggalang sa lupa |
–0.5 |
VCC + 0.5 |
V |
|
|
Boltahe sa pag -reset na may paggalang sa lupa |
–0.5 |
+13.0 |
V |
|
|
Pinakamataas na boltahe ng operating |
6.0 |
V |
||
|
DC Kasalukuyang Per I/O Pin |
40.0 |
Ma |
||
|
DC Kasalukuyang VCC at GND pin |
200.0 |
Ma |
||
|
Kasalukuyang iniksyon sa VCC = 0V |
± 5.0 |
Ma |
||
|
Injection kasalukuyang sa VCC = 5V |
± 1.0 |
Ma |

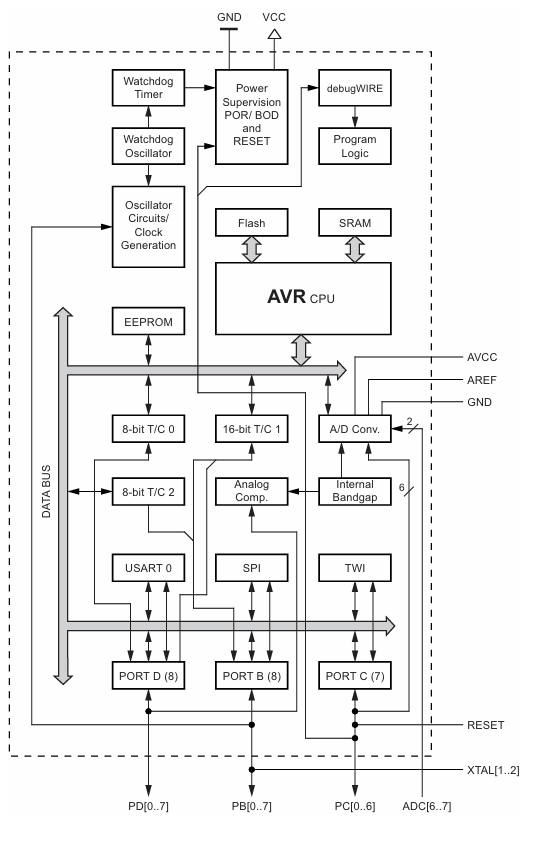

Larawan 4. ATMEGA328P arkitektura at panloob na mga bloke
Sa gitna ng Atmega328p ay isang AVR CPU Core, na nag-uugnay sa 32 pangkalahatang-layunin na rehistro nang direkta sa Arithmetic Logic Unit (Alu).Pinapayagan ng arkitektura na ito ang dalawang rehistro na ma -access sa loob ng isang solong pag -ikot ng orasan, pagpapabuti ng bilis ng pagpapatupad at pangkalahatang kahusayan ng microcontroller.Ang CPU ay nakaupo sa gitna ng system at kumokonekta sa iba't ibang mga bloke ng memorya at mga module ng peripheral sa pamamagitan ng isang panloob na bus ng data, tulad ng ipinapakita sa diagram.Kasama sa sistema ng memorya ang tatlong pangunahing uri.Ang memorya ng flash, na may 32 KB na kapasidad, ay nag-iimbak ng firmware at sumusuporta sa pag-program sa sarili para sa mga pag-update sa bukid. Eeprom, laki sa 1 kb, nagpapanatili ng data kahit na nawala ang kapangyarihan, na ginagawang perpekto para sa pag -iimbak ng patuloy na mga pagsasaayos.Ang SRAM, na may 2 kb ng espasyo, ay nagsisilbing pansamantalang memorya ng pagtatrabaho ng MCU, na nagpapagana ng pagproseso ng data sa mga aktibong operasyon.Ang lahat ng tatlong uri ng memorya ay na -mapa sa panloob na data ng bus ng system, tinitiyak ang mabilis na pag -access at komunikasyon sa CPU.
Ang ATMEGA328P ay nagsasama ng ilang mga peripheral na nagpapalawak ng pag -andar nito.Kasama dito ang dalawang 8-bit timers (T/C0 at T/C2) at isang 16-bit timer (T/C1), na ginagamit para sa tumpak na pag-timeke ng tibok, modyul ng pulso-lapad (PWM), at pagbibilang ng kaganapan.Ang analog-to-digital converter (ADC) ay nagbibigay ng walong mga channel ng pag-input at isang 10-bit na resolusyon, na nag-aalok ng tumpak na pag-sampling ng mga signal ng analog mula sa mga sensor o panlabas na mga input.Ang isang panloob na sanggunian ng bandgap at isang analog na paghahambing ay sumusuporta sa matatag na mga sanggunian ng boltahe at paghahambing ng signal ng analog.Ang mga kakayahan sa komunikasyon ay matatag, kasama Tatlo susi mga interface: Usart Para sa serial na komunikasyon, SPI para sa high-speed na kasabay na data exchange, at Twi (kilala rin bilang I²C) para sa pagkonekta sa mga panlabas na peripheral sa paglipas ng dalawang wire.Ang mga modyul na ito ay malapit na konektado sa mga port ng I/O (Port B at Port C), na nagbibigay ng kakayahang umangkop sa disenyo ng system.Malinaw na inilalarawan ng block diagram ang mga magkakaugnay na ito, na nagpapakita kung paano dumadaloy ang data sa pagitan ng mga peripheral at ang core ng AVR.
Upang matiyak ang katatagan ng system, kasama ang isang tagapagbantay ng timer, na nagpapatakbo sa sarili nitong oscillator upang i -reset ang microcontroller kung ang software ay nagiging hindi responsable.Mahalaga ito sa mga naka -embed na system na dapat tumakbo nang walang pag -aalaga sa mahabang panahon.Ang nakakagambalang sistema ay nagpapabuti ng pagtugon sa pamamagitan ng pagpapahintulot sa mga agarang reaksyon sa parehong mga panloob na kaganapan (tulad ng mga overflows ng timer o mga conversion ng ADC) at mga panlabas na input (tulad ng mga pagbabago sa PIN).Ang pamamahala ng kuryente ay isa pang pangunahing lakas ng ATMEGA328P.Sinusuportahan ng microcontroller ang maraming mga mode ng pagtulog na binabawasan ang pagkonsumo ng kuryente sa pamamagitan ng hindi pagpapagana ng mga hindi nagamit na mga module habang pinapanatili ang mga kinakailangang estado ng sistema.Mga tampok tulad ng Power-on Reset (Por) at Brown-out detection (BOD) Tulungan mapanatili ang maaasahang operasyon sa panahon ng pagsisimula at sa ilalim ng pagbabagu -bago ng mga kondisyon ng boltahe.Ang henerasyon ng orasan ay hinahawakan sa pamamagitan ng alinman sa mga panloob na oscillator o panlabas na mga kristal na konektado sa pamamagitan ng XTAL pin, na nagbibigay ng kakayahang umangkop sa pagganap ng pagbabalanse na may kahusayan ng enerhiya.Ang ATMEGA328P ay isang mahusay na integrated microcontroller na may isang naka-streamline na panloob na arkitektura na pinagsasama ang mahusay na pamamahala ng memorya, mayaman na peripheral na suporta, at mga advanced na tampok na pag-save ng kuryente.
|
Aparato |
Flash |
Eeprom |
Ram |
Makagambala sa laki ng vector |
|
Atmega328p |
32 KB |
1 kb |
2 kb |
2 Mga Salita sa Pagtuturo/Vector |
|
Atmega48a |
4 KB |
256 b |
512 b |
1 pagtuturo ng salita/vector |
|
Atmega48pa |
4 KB |
256 b |
512 b |
1 pagtuturo ng salita/vector |
|
Atmega88a |
8 KB |
512 b |
1 kb |
1 pagtuturo ng salita/vector |
|
Atmega88pa |
8 KB |
512 b |
1 kb |
1 pagtuturo ng salita/vector |
|
Atmega168a |
16 KB |
512 b |
1 kb |
2 Mga Salita sa Pagtuturo/Vector |
|
Atmega168pa |
16 KB |
512 b |
1 kb |
2 Mga Salita sa Pagtuturo/Vector |
|
Atmega328 |
32 KB |
1 kb |
2 kb |
2 Mga Salita sa Pagtuturo/Vector |
Ang ATMEGA328P ay isang tanyag na pagpipilian sa mga pabrika at iba pang mga pang -industriya na kapaligiran kung saan ang mga makina ay kailangang awtomatikong kontrolado.Gumagana ito tulad ng isang maliit na utak na tumutulong sa mga makina na sundin ang mga tiyak na tagubilin.Halimbawa, maaari itong basahin ang data mula sa mga sensor tulad ng mga sensor ng temperatura o mga detektor ng paggalaw at pagkatapos ay gumawa ng mga pagpapasya, tulad ng pag -on sa isang motor o pagbubukas ng isang balbula.Dahil ang chip ay maaaring hawakan ang maraming mga koneksyon sa pag -input at output, maaari itong kontrolin ang ilang mga bahagi ng isang sistema nang sabay -sabay.Gumagana din ito nang maayos sa mga timer, kaya maaaring mangyari ang mga aksyon sa tamang oras.Mahalaga ito sa mga lugar tulad ng mga linya ng pagpupulong, kung saan ang mga makina ay kailangang ilipat at ihinto nang tumpak.Malakas din ito upang magtrabaho sa mga lugar kung saan maaaring magkaroon ng maraming mga de -koryenteng ingay o init, na karaniwan sa mga setting ng pang -industriya.
Ang ATMEGA328P ay mahusay sa pagkontrol ng mga motor, na ginagamit sa maraming mga modernong makina at gadget.Kung ang pag -ikot ng mga gulong ng isang robot, paglipat ng mga bisig ng isang drone, o kapangyarihan ng isang conveyor belt, ang chip na ito ay maaaring gawin ang trabaho.Maaari itong kontrolin kung gaano kabilis ang pag -ikot ng motor, kung aling direksyon ang lumiliko, at kahit na itigil ito nang maayos.Posible ito sapagkat ang chip ay may isang bagay na tinatawag na Pulse Width Modulation.Isipin ito tulad ng pag -on ng isang light dimmer pataas at pababa nang mabilis upang mabago ang ningning.Ang ATMEGA328P ay gumagamit ng isang katulad na ideya upang makontrol kung gaano karaming lakas ang napupunta sa motor.Pinapayagan nito para sa makinis na mga pagbabago sa bilis at mas mahusay na kontrol sa paggalaw.Ito ay isang pangunahing dahilan kung bakit pangkaraniwan ang chip na ito sa mga robotic na proyekto at awtomatikong makina.
Ginagamit din ang ATMEGA328P upang makontrol ang mga de -koryenteng kapangyarihan sa loob ng mga aparato.Sa mga modernong electronics, mahalaga na pamahalaan nang mabuti ang kapangyarihan, lalo na sa mga aparato na gumagamit ng mga baterya o kailangang maging mahusay sa enerhiya.Maaaring masubaybayan ng chip ang boltahe at kasalukuyang gamit ang mga sensor, at pagkatapos ay ayusin kung magkano ang naihatid.Ang isang halimbawa ay sa switch mode power supply (SMP), na mga espesyal na circuit na nagbabago ng koryente mula sa isang form patungo sa isa pa habang nagse -save ng enerhiya.Ang ATMEGA328P ay tumutulong na makontrol kapag ang kapangyarihan ay lumipat at naka -off, na ginagawang mas mahusay ang buong proseso.Maaari rin itong suriin para sa mga problema tulad ng sobrang pag -init o mga spike ng kuryente at isara ang mga bagay kung kinakailangan upang maiwasan ang pinsala.Ginagawa nitong isang matalinong pagpipilian para sa mga gawain na may kaugnayan sa kuryente sa mga charger, mga driver ng LED, at mga aparato na pinapagana ng baterya.
Ang isa pang kapaki -pakinabang na kasanayan ng ATMEGA328P ay ang pagbabasa at pagproseso ng mga signal mula sa labas ng mundo.Maraming mga sensor tulad ng mga sensor ng temperatura, light sensor, at mga sensor ng presyon ay nagpapadala ng mga signal bilang mga boltahe.Ang mga ito ay tinatawag na mga signal ng analog.Maaaring basahin ng chip ang mga ito sa pamamagitan ng built-in na ADC (analog-to-digital converter), na lumiliko ang mga signal na iyon sa mga digital na halaga na maiintindihan ng microcontroller.Matapos basahin ang signal, ang ATMEGA328P ay maaaring gumawa ng simpleng pagproseso.Halimbawa, kung ang temperatura ay makakakuha ng masyadong mataas, maaari itong i -on ang isang tagahanga.O kung nakita ng isang light sensor na nagiging madilim, maaari itong lumipat sa isang LED.Ginagawa nitong perpekto ang chip para sa mga aparato tulad ng mga istasyon ng panahon, mga sistema ng automation ng bahay, at mga matalinong gadget na kailangang umepekto sa mga pagbabago sa kapaligiran.
Maraming mga aparato ang nangangailangan ng isang paraan para makita ng mga tao ang impormasyon o magbigay ng mga tagubilin.Ang ATMEGA328P ay maaaring hawakan pareho.Maaari itong magpakita ng data sa mga maliliit na screen, tulad ng mga character na LCD, LED display, o kahit maliit na mga panel ng OLED.Kasabay nito, mababasa nito kung ano ang ginagawa ng mga gumagamit, pagpindot sa mga pindutan, pag -on ng mga knobs, o pag -tap sa isang touch panel.Ang kakayahang "makipag -usap" sa parehong gumagamit at makina ay ginagawang mahusay para sa pagbuo ng mga simpleng control panel at interface.Halimbawa, sa isang digital na termostat, ang ATMEGA328P ay maaaring ipakita ang kasalukuyang temperatura at hayaan ang gumagamit na baguhin ang mga setting.Maaari rin itong beep o kumurap ng mga ilaw upang magbigay ng puna.Dahil sinusuportahan nito ang mga protocol ng komunikasyon tulad ng I²C, SPI, at UART, madali itong kumonekta sa iba pang mga chips at pagpapakita din.
Dahil ito ay abot -kayang, maaasahan, at hindi gumagamit ng maraming kapangyarihan, ang ATMEGA328P ay ginagamit sa maraming mga produktong komersyal.Ito ay isang mahusay na akma para sa lahat ng mga uri ng mga aparato mula sa mga maliliit na gadget sa iyong tahanan sa mga tool na ginamit sa mga pabrika.Maaari itong hawakan ang mga pangunahing gawain sa control nang hindi nangangailangan ng labis na kumplikadong mga bahagi, na tumutulong na mapanatiling mababa ang mga gastos.Marami ang tulad ng chip dahil maliit ito at mahusay na gumagana sa mga simpleng sistema.Halimbawa, ang isang matalinong switch ng ilaw o isang digital timer ay maaaring magkaroon ng isang ATMEGA328P sa loob.Kapaki -pakinabang din ito sa mga produktong tumatakbo sa mga baterya dahil maaari itong pumasok sa mode ng pagtulog upang makatipid ng enerhiya.Ginagawa nitong isang malakas na pagpipilian para sa lahat mula sa mga matalinong aparato sa bahay na may mga suot, sa pagsukat ng mga tool.
Kung ginamit mo na ang isang Arduino Uno board, nakatrabaho mo na ang ATMEGA328P.Ito ang pangunahing chip na nagpapatakbo ng lahat ng mga programa na nai -upload mo.Ginawa ni Arduino ang chip na ito na napakapopular sa pamamagitan ng paglikha ng isang simpleng paraan upang magsulat at mag-upload ng code gamit ang Arduino IDE (isang kapaligiran na friendly na coding).Ang ATMEGA328P ay sapat na malakas upang mahawakan ang mga proyekto, ngunit sapat na simple para maunawaan ng mga bagong dating.Mayroon ding libu -libong mga libreng aklatan at halimbawa sa online, na ginagawang mas madali na gamitin ang chip na ito upang makontrol ang mga motor, magbasa ng mga sensor, magaan ang mga LED, at marami pa.Ang malawak na paggamit nito sa edukasyon at prototyping ay isa sa mga kadahilanan na ito ay naging isang mahalagang microcontroller.
Ang ATMEGA328P microcontroller ay magagamit sa dalawang natatanging mga uri ng pakete, na nag -aalok ng kakayahang umangkop para sa iba't ibang mga kinakailangan sa disenyo.

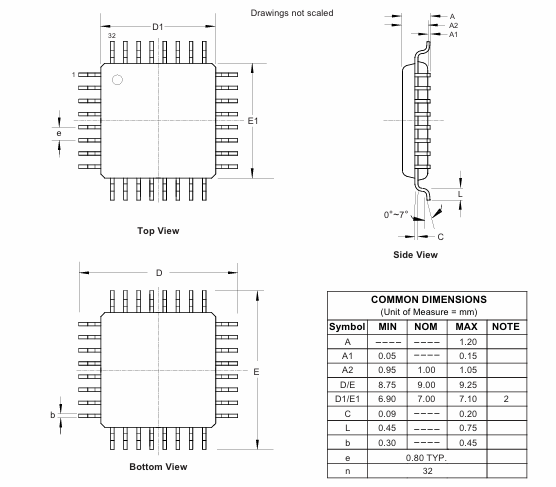

Larawan 5. ATMEGA328P TQFP Package
Ang MA Package ng ATMEGA328P microcontroller ay tumutukoy sa isang 32-lead manipis na quad flat package (TQFP).Nagtatampok ang package na ito ng laki ng katawan na 7 mm × 7 mm, isang kapal ng katawan na 1.0 mm, at isang lead pitch na 0.5 mm.Ito ay dinisenyo bilang isang manipis na profile plastic quad flat package, na may mga lead na umaabot mula sa lahat ng apat na panig.Ang pakete ng TQFP ay karaniwang ginagamit sa mga aplikasyon na nangangailangan ng kadalian ng paghawak sa panahon ng pagpupulong at kung saan ang lupon ay may sapat na lugar sa ibabaw upang mapaunlakan ang nangungunang yapak.Ang manipis na profile nito ay ginagawang angkop para sa mga produkto kung saan ang taas ay isang pagsasaalang -alang, tulad ng sa compact consumer electronics o naka -embed na mga sistema na may mga hadlang sa enclosure.

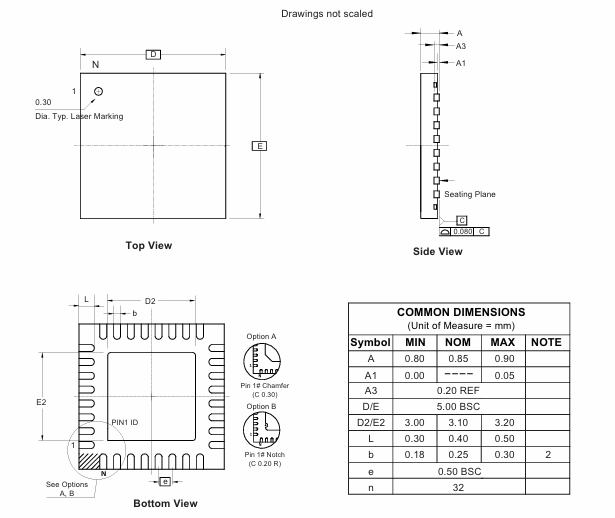

Larawan 6. ATMEGA328P QFN Package
Ang PN Package ay isang 32-lead quad flat no-lead (QFN) na bersyon ng ATMEGA328P microcontroller.Dumating ito sa isang mas maliit na kadahilanan ng form na may laki ng katawan na 5 mm × 5 mm at ang parehong 0.5 mm lead pitch.Hindi tulad ng TQFP, ang pakete ng QFN ay walang nakausli na mga lead;Sa halip, nagtatampok ito ng mga pad sa ilalim ng pakete para sa paghihinang sa ibabaw ng bundok.Ang disenyo na ito ay nagbibigay -daan para sa isang nabawasan na bakas ng paa sa PCB at pinabuting thermal at de -koryenteng pagganap.Ang compact na laki at mahusay na pag-iwas ng init ay ginagawang maayos ang pakete ng QFN para sa mga application na pinipilit ng espasyo, tulad ng mga wearable, IoT na aparato, at mga disenyo ng high-density circuit.
Ang ATMEGA328P ay nakatayo para sa mahusay na balanse ng kahusayan sa pagproseso, maraming nalalaman peripheral, mababang pagkonsumo ng kuryente, at pagiging epektibo.Sa mga tampok tulad ng pagganap na nakabase sa RISC, kakayahang umangkop sa paghawak ng I/O, mayaman na mga interface ng komunikasyon, at suporta para sa pag-programming ng in-system, nagpapatuloy ito sa kapangyarihan ng isang malawak na hanay ng mga aplikasyon mula sa pang-industriya na automation hanggang sa matalinong aparato ng consumer.Ang gabay na ito ay nagtatampok kung bakit ang ATMEGA328P ay nananatiling isang pundasyon sa pag -unlad ng system ng naka -embed, na nag -aalok ng parehong pagiging maaasahan at kakayahang umangkop sa hindi mabilang na mga senaryo ng disenyo.
Mangyaring magpadala ng isang pagtatanong, tutugon kami kaagad.
Ang ATMEGA328P ay may 28 pin kapag ginamit sa karaniwang bersyon ng DIP (Dual In-Line Package).Sa mga pakete ng ibabaw-mount tulad ng TQFP o QFN, mayroon itong 32 pin, ngunit ang mga pangunahing pag-andar ay nananatiling katulad.Karamihan sa mga board ng Arduino ay gumagamit ng 28-pin na bersyon ng dip.
Sa Arduino Uno, ang atmega328p ay ang pangunahing itim na chip sa gitna ng board.Ito ay alinman: isang naaalis na 28-pin dip chip, o isang soldered na bersyon ng SMD (flat square chip) sa mas bagong mga pagbabago.Ang chip na ito ay humahawak sa pagproseso at lohika ng programa ng Arduino na nai -upload mo.
Ang ATMEGA328P ay karaniwang tumatagal ng higit sa 20 taon sa ilalim ng normal na mga kondisyon ng operating.Ang panloob na EEPROM ay maaaring hawakan ng hindi bababa sa 100,000 pagsulat/burahin ang mga siklo, at ang memorya ng flash ay sumusuporta sa 10,000 mga siklo.Kung pinatatakbo sa loob ng boltahe at temperatura specs, ito ay isang napaka matibay at maaasahang chip para sa pangmatagalang paggamit.
Ang "P" ay nangangahulugan ng "Picopower."Nangangahulugan ito na ang chip ay idinisenyo para sa mababang pagkonsumo ng kuryente, lalo na sa mga mode ng pagtulog.Ito ay mainam para sa mga proyekto na pinapagana ng baterya o mahusay na enerhiya.
Ang bawat digital na I/O pin ay maaaring mapagkukunan o lumubog hanggang sa 40 mA (milliamp), ngunit ang inirekumendang limitasyon ay 20 mA bawat pin para sa ligtas na operasyon.Ang kabuuang kasalukuyang para sa lahat ng mga pin ng I/O na pinagsama ay hindi dapat lumampas sa 200 mA.Ang paglampas sa mga limitasyong ito ay maaaring makapinsala sa chip.
