Kumpletong Gabay sa 0402 Resistor: Mga Pagtukoy, Aplikasyon, at Mga Diskarte sa Soldering

Ipinapaliwanag ng gabay na ito ang lahat ng kailangan mong malaman tungkol sa 0402 risistor, isang napakaliit na bahagi na ginamit sa maraming maliit na elektronikong aparato.Kahit na 1.0 mm lamang ang may sukat na 0.5 mm, nakakatulong ito na kontrolin ang kuryente sa loob ng mga gadget tulad ng mga smartphone, smartwatches, at mga tool sa medikal.Sa artikulong ito, malalaman mo kung ano ang 0402 risistor, kung paano ito gumagana, kung ano ang ginagawang espesyal, kung saan ginamit ito, at kung paano hahawak at ibenta ito ng tamang paraan.

Catalog

Pag -unawa sa 0402 Resistor

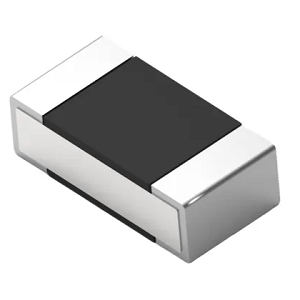

A 0402 Ang Resistor ay isang ultra-maliit na ibabaw-mount na aparato (SMD) risistor na karaniwang ginagamit sa mga compact na disenyo ng elektronik.Sinusukat lamang nito ang 1.0 mm sa pamamagitan ng 0.5 mm (0.04 "× 0.02"), na ginagawa itong isa sa pinakamaliit na pamantayang laki ng risistor na magagamit.Ang maliit na bakas ng paa na ito ay nagbibigay -daan upang magkasya ng higit pang mga sangkap sa isang nakalimbag na circuit board (PCB), para sa mga aparato tulad ng mga smartphone, smartwatches, at portable na mga aparatong medikal.Ang mga resistor na ito ay ginawa gamit ang mga manipis na film o makapal na film na pamamaraan ng pagmamanupaktura at naka-mount nang direkta sa ibabaw ng isang PCB.Hindi tulad ng mas matandang mga bahagi ng hole, 0402 Resistors Streamline High-Density Board Layout at mainam para sa mga awtomatikong linya ng pagpupulong, kung saan ang bilis at katumpakan na bagay.

Kahit na sa kanilang maliit na sukat, ang 0402 resistors ay nagsasagawa ng mga pangunahing papel sa pamamahala ng pag -uugali ng elektrikal.Madalas silang ginagamit upang hatiin ang boltahe, limitahan ang kasalukuyang, at nagpapatatag ng mga signal.Sinusuportahan ng kanilang disenyo ang mga pag-andar tulad ng pull-up o pull-down sa mga digital circuit, na tumutulong na mapanatili ang kalinawan ng signal sa buong system.Salamat sa pamantayang laki at mga de-koryenteng halaga, ang mga resistors na ito ay katugma sa mga pick-and-place machine at iba pang mga awtomatikong tool.Ang pagiging tugma na ito ay tumutulong sa mga tagagawa na makagawa ng mataas na dami ng electronics nang mahusay, habang pinapanatili din ang pare -pareho na kalidad sa mga yunit.

Mga Katangian ng 0402 Resistor

Rating ng kuryente at sensitivity ng temperatura

Ang risistor ay na-rate para sa 0.063 watts (1/16 W), na nababagay sa mga aplikasyon ng mababang-kapangyarihan.Gayunpaman, bumababa ang kapasidad ng kuryente habang tumataas ang temperatura.Kapag ang kapaligiran ay lumampas sa 70 ° C, ang risistor ay nagsisimula na mag -derate, at sa pamamagitan ng 130 ° C, ang kapangyarihan ng paghawak nito ay bumaba nang malaki.

Saklaw ng paglaban at kawastuhan

Ang mga resistor na ito ay magagamit sa mga halagang mula sa 10 ohms hanggang 100 kilohms, na nag -aalok ng kakayahang umangkop sa mga analog at digital na disenyo.Ang mga antas ng pagpapaubaya ay maaaring maging masikip ng ± 0.1%, na may mga karaniwang pagpipilian kabilang ang ± 0.5%at ± 1%, upang tumugma sa alinman sa pangkalahatan o mga kinakailangan sa katumpakan.

Koepisyent ng temperatura ng paglaban (TCR)

Ipinapahiwatig ng TCR kung magkano ang pagbabago ng paglaban sa temperatura.Ang mga karaniwang halaga ay ± 25 ppm/° C, ± 50 ppm/° C, at ± 100 ppm/° C.Ang mas mababang TCR ay nangangahulugang mas mahusay na pagganap sa ilalim ng mga nagbabago na temperatura, isang mahalagang kadahilanan sa mga aplikasyon na may variable na mga kondisyon sa kapaligiran.

Boltahe at pagganap ng thermal

Ang 0402 risistor ay humahawak ng isang maximum na boltahe na nagtatrabaho ng 25 V at maaaring tiisin hanggang sa 50 V sa mga kondisyon ng labis na karga.Ito ay gumaganap nang maaasahan sa mga kapaligiran sa pagitan ng -55 ° C at +155 ° C at nasubok para sa thermal shock, paglaban sa kahalumigmigan, at pagbabata ng mataas na temperatura upang matiyak ang tibay.

Pisikal na sukat ng 0402 risistor

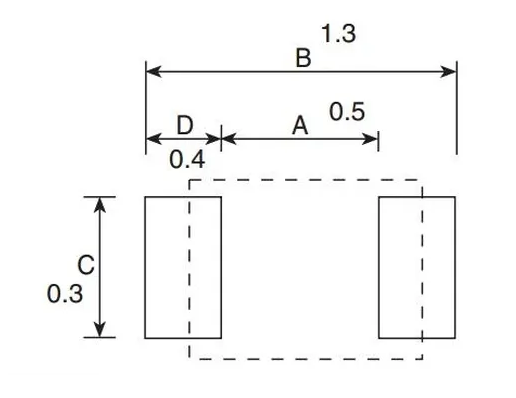

Larawan 2. Mga pisikal na sukat ng 0402 risistor

Ang figure sa itaas ay nagtatanghal ng standardized na mga pagtutukoy ng pattern ng lupa na inirerekomenda para sa 0402 na risistor ng ibabaw-mount.Itinampok nito ang mga parameter ng layout na kinakailangan para sa pinakamainam na disenyo at pagpupulong ng PCB.Partikular, ang haba ng pad (na tinukoy bilang A) ay sumusukat sa 0.5 mm, habang ang kabuuang distansya mula sa isang pad hanggang sa kabaligtaran na pad (B) ay 1.3 mm.Ang lapad ng bawat pad (C) ay 0.3 mm, at ang clearance mula sa gilid ng pad hanggang sa mga katabing tampok (D) ay 0.4 mm.Ang mga tumpak na pagsukat na ito ay mahalaga para sa pagtiyak ng tumpak na pagpoposisyon ng risistor sa nakalimbag na circuit board (PCB), pati na rin para sa pagkamit ng maaasahang mga kasukasuan ng panghinang.Isinasaalang-alang ang kapansin-pansin na compact na bakas ng paa na 1.0 mm ang haba ng 0.5 mm ang lapad, ang pagsunod sa mga sukat ng pattern ng lupa na ito ay gumaganap ng isang papel sa pagpapanatili ng pagiging maaasahan ng pagmamanupaktura at pagganap ng elektrikal sa panahon ng proseso ng pagpupulong sa ibabaw.

Paghahambing sa iba pang mga laki ng risistor ng SMD

Parameter	0402 Risistor	0603 Risistor	0201 Resistor
Haba (pulgada)	0.04	0.06	0.02
Lapad (pulgada)	0.02	0.03	0.01
Haba (mm)	1.0	1.6	0.5
Lapad (mm)	0.5	0.8	0.25
Karaniwang laki ng PCB pad (mm)	0.6 x 0.6	1.0 x 0.9	0.3 x 0.4

Mga kalamangan at kawalan ng paggamit ng 0402 risistor

Aspeto	Kalamangan	Mga Kakulangan
Laki at puwang	Pinapayagan ang mga compact na sukat para sa siksik na paglalagay ng Mga sangkap sa PCB, na ginagawang perpekto para sa mga compact electronics.	Ang maliit na kadahilanan ng form ay gumagawa ng manu -manong pagpupulong na mapaghamong at madalas na hinihingi ang mga dalubhasang tool at pamamaraan.
Gastos	Karaniwan sa ekonomikong pasasalamat sa paggawa ng masa at mahusay na paggamit ng materyal.	Ang pangangailangan para sa dalubhasang makinarya para sa pagpupulong ay maaaring itaas Kabuuang mga gastos sa proyekto.
Pagganap ng elektrikal	Angkop para sa mga gawain na may mababang lakas, mahusay na gumaganap sa kontrol at mga circuit sa pagproseso ng signal.	Limitado sa paghawak ng mataas na kapangyarihan;Ang maliit na sukat ay gumagawa sa kanila madaling kapitan ng pinsala mula sa labis na init o kasalukuyang.
Paggawa	Mahusay na angkop para sa mabilis, awtomatikong mga linya ng pagpupulong.	Kinakailangan ang katumpakan, ang mga sangkap ay maaaring mailarawan sa panahon pick-and-place kung hindi hawakan nang tumpak.
Component Density	Pinapayagan ang lubos na compact na disenyo ng circuit, na tumutulong na mabawasan Ang pangkalahatang bakas ng aparato.	Ang inspeksyon at kontrol ng kalidad ay mas kumplikado, nangangailangan ng mga advanced na pamamaraan upang mapatunayan ang kawastuhan.
Kahusayan ng materyal	Ang maliit na sukat ay humahantong sa kaunting paggamit ng materyal, pagsuporta Mga pagsisikap sa pag -iingat.	Mas mahirap makita at palitan ng mga karaniwang tool, na maaaring pahabain ang mga diagnostic at pag -aayos.

Mga aplikasyon ng 0402 Resistor

Mga aparatong medikal

Ang mga maliliit na aparatong medikal tulad ng mga pantulong sa pagdinig o portable machine na suriin ang iyong kalusugan, kailangang maging tumpak at napakaliit din.Iyon ay isang mahirap na balanse upang makamit.Ang 0402 risistor ay madalas na ginagamit sa mga ganitong uri ng aparato sapagkat pareho itong maliit at maaasahan.Tumutulong ito sa pagproseso ng mga signal nang malinaw, na napakahalaga sa mga tool na medikal na kailangang masukat ang mga bagay tulad ng tunog, rate ng puso, o temperatura ng katawan nang tumpak.Ang mga resistor na ito ay posible upang makabuo ng mga aparatong medikal na maliit na sapat upang dalhin o magsuot, habang ginagawa pa rin ang kanilang trabaho.

IoT (Internet of Things) na aparato

Ang mga aparato ng Internet of Things (IoT) ay mga matalinong gadget na maaaring kumonekta sa Internet tulad ng mga matalinong sensor sa bahay, mga doorbells na may mga camera, o kahit na mga matalinong fridges.Ang mga aparatong ito ay kailangang maliit, murang halaga, at gumagana pa rin nang maayos.Iyon ang dahilan kung bakit ginagamit ang 0402 risistor sa mga produktong IoT.Ito ay tumatagal ng napakaliit na puwang at tumutulong na mapanatiling maaasahan ang aparato.Kung ito ay nasa isang matalinong ilaw na bombilya o isang sensor ng paggalaw, ang maliit na bahagi na ito ay nakakatulong na matiyak na maayos ang lahat.Dahil ito ay abot -kayang at maliit, makakatulong ito na panatilihing mababa ang laki at gastos ng mga matalinong aparato na ito.

Automotive Electronics

Ang mga modernong kotse ay gumagamit ng maraming electronics upang makontrol ang mga bagay tulad ng engine, airbags, at maging ang sound system.Ang lahat ng ito ay pinamamahalaan ng mga maliliit na computer na tinatawag na ECU (electronic control unit).Dahil walang gaanong silid sa loob ng mga yunit na ito, ang bawat maliit na bahagi ay kailangang maging maliit hangga't maaari.Ang 0402 risistor ay isang mahusay na akma dahil nakakatipid ito ng puwang habang ginagawa pa rin ang trabaho nito.Tumutulong ito na kontrolin ang daloy ng koryente sa mga sistemang ito, na mahalaga para sa parehong kaligtasan at pagganap.Sa mga maliliit na resistor na ito, maaari kang magkaroon ng higit pang mga tampok nang hindi ginagawa ang mga electronics na masyadong malaki o mabigat.

Mga Smartphone at Mobile Device

Ang mga smartphone ngayon at mga mobile gadget ay nagiging mas maliit at mas malakas.Upang mangyari ito, kailangan mong magkasya ng maraming kumplikadong mga elektronikong bahagi sa napakaliit na mga puwang.Ang isa sa mga pinaka -kapaki -pakinabang na bahagi para sa trabahong ito ay ang 0402 risistor.Napakaliit nito, na ginagawang perpekto para sa masikip na mga puwang tulad ng mainboard (ang pangunahing bahagi ng isang aparato) at iba pang mas maliit na mga board sa loob.Ang maliit na risistor na ito ay tumutulong na makontrol ang daloy ng koryente at pinapanatili ang malinis na mga signal, na mahalaga para gumana nang maayos ang aparato.Salamat sa maliit na sukat nito, maaari itong gumawa ng mga payat, high-tech na telepono at tablet nang hindi kinakailangang gawing mas malaki o mas mabigat.

Wearable Technology

Ang masusuot na tech tulad ng mga smartwatches at fitness band ay kailangang maliit, magaan, at komportable.Ngunit kahit na maliit sila, kailangan pa rin nilang gumawa ng maraming.Iyon ay kung saan ang 0402 risistor ay pumapasok. Dahil napakaliit nito, naaangkop ito sa slim at naka -istilong disenyo ng mga aparatong ito.Tumutulong ito sa pag -save ng puwang nang hindi nawawala ang pagganap.Sa karamihan ng mga kaso, ang mga resistors na ito ay ginagamit sa maliliit na circuit na kumokonekta sa mga sensor, ang mga bahagi na sumusubaybay sa mga bagay tulad ng rate ng iyong puso o mga hakbang.Kung wala ang mga maliliit na resistor na ito, ang mga magagamit na aparato ay hindi magiging compact o komportable na isusuot.

Portable Electronics

Ang mga aparato tulad ng mga MP3 player, handheld gaming console, at portable speaker ay ginawang magaan at madaling dalhin.Upang magawa ito, maraming gumagamit ng maliliit na bahagi na hindi tumatagal ng maraming puwang.Ang 0402 risistor ay mahusay para dito dahil nakakatulong ito na magkasya sa higit pang mga tampok sa isang mas maliit na lugar.Ang mga resistor na ito ay ginagawang mas compact ang mga circuit, gumamit ng mas kaunting lakas, at tulungan ang baterya na mas mahaba, ang lahat ay talagang mahalaga para sa mga portable na aparato.Salamat sa ito, masisiyahan ka sa mga gadget nang mas mahaba nang hindi kinakailangang singilin ang mga ito sa lahat ng oras.

Paghahawak at paghihinang 0402 resistors

Ang mga resistor ng 0402 ay napakaliit, kaya kailangan nilang hawakan nang may pag -aalaga.Dahil ang mga ito ay marupok at maliit, mahalagang gamitin ang mga tamang tool at pamamaraan upang maiwasan ang pagkasira sa kanila.Ang paggamit ng wastong pamamaraan ay tumutulong na siguraduhin na ang mga resistors ay konektado nang tama at gagana nang maayos.Mahalaga rin na sundin ang mga karaniwang hakbang na ginamit sa industriya ng elektronika upang makuha ang pinakamahusay na mga resulta kapag inilalagay ang mga resistors na ito sa mga circuit board.

Upang gumana sa 0402 resistors, kakailanganin mo ng ilang mga espesyal na tool.Ang mga fine-point tweezer ay kapaki-pakinabang dahil hinayaan ka nilang kunin at ilipat ang maliit na bahagi nang hindi sinisira ang mga ito.Ang mga tool na pick-up ng vacuum ay maaari ring makatulong sa iyo na ilagay ang risistor nang eksakto kung saan kailangan itong pumunta.Dahil ang mga resistors ay napakaliit, ang paggamit ng isang mikroskopyo o magnifying glass ay isang magandang ideya.Ang mga tool na ito ay makakatulong sa iyo na makita nang mas mahusay upang maaari kang maging mas tumpak.Gayundin, iwasan ang pagpindot sa mga resistors gamit ang iyong mga hubad na kamay.Ang mga langis at dumi mula sa iyong balat ay maaaring dumikit sa mga sangkap at nakakaapekto sa kung paano ito gumagana.

Bago ka magsimula ng paghihinang, ang circuit board ay kailangang malinis.Siguraduhin na walang alikabok, grasa, o iba pang dumi sa mga metal pad kung saan pupunta ang risistor.Gumamit ng isang stencil upang mag -aplay lamang ng panghinang i -paste kung saan kinakailangan.Makakatulong ito na siguraduhin na gumamit ka ng tamang halaga sa tamang mga lugar.Kung ang circuit board ay maaaring sumipsip ng kahalumigmigan mula sa hangin, magandang ideya na painitin ito nang malumanay (pre-baking) upang matuyo ito.Pinipigilan nito ang mga problema sa panahon ng paghihinang, tulad ng mga bitak o mahina na mga kasukasuan.

Kapag nagbebenta ng 0402 resistors, maging banayad at tumpak.Kung nagtatrabaho ka sa isang pabrika o may malaking bilang ng mga board, madalas na ginagamit ang pagmumuni -muni.Pinainit nito ang lahat nang pantay -pantay at nagbibigay ng pare -pareho na mga resulta.Kung ikaw ay naghihinang sa pamamagitan ng kamay, gumamit ng isang paghihinang bakal na may isang mahusay na tip at nababagay na temperatura.Magsimula sa pamamagitan ng paglalapat ng panghinang sa isang pad.Pagkatapos, maingat na ilagay ang risistor at panghinang ang pangalawang pad.Ito ay hawak nang ligtas ang risistor sa lugar.Ang paglalagay sa panghinang paste ay isang mahalagang hakbang.Ang paggamit ng isang stencil printer ay tumutulong na maikalat ang i -paste nang pantay -pantay sa lahat ng mga pad.Kung nagtatrabaho ka lamang sa ilang mga board o paggawa ng isang prototype, makakatulong ang isang dispenser ng i -paste na mag -apply ka ng isang maliit, kinokontrol na halaga.Mahalaga na huwag gumamit ng labis o masyadong maliit na i -paste, sapagkat maaaring magdulot ito ng mga problema sa ibang pagkakataon.

Ang pagtatrabaho sa 0402 resistors ay maaaring maging nakakalito.Ang ilang mga karaniwang pagkakamali ay nagsasama ng sobrang pag -init ng mga bahagi, na maaaring makapinsala sa kanila o sa lupon.Gayundin, ang paggamit ng labis na presyon kapag pumipili o maglagay ng mga resistors ay maaaring maging sanhi ng mga bitak o masira ang mga ito.Pagkatapos ng paghihinang, palaging suriin ang iyong trabaho gamit ang isang magnifying glass o mikroskopyo.Makakatulong ito sa iyo na makita kung ang mga kasukasuan ng nagbebenta ay mabuti at kung ang risistor ay konektado nang maayos.

Konklusyon

Ang 0402 risistor ay maaaring maliit, ngunit ito ay isang mahalagang trabaho sa paggawa ng maayos na trabaho sa elektroniko ngayon.Tumutulong ito sa pamamahala ng mga signal at kapangyarihan sa lahat ng uri ng maliliit na aparato, mula sa mga suot na gamit hanggang sa mga matalinong gadget sa bahay.Ang pag -alam kung paano gumagana ang risistor na ito at kung paano gamitin ito nang ligtas ay makakatulong sa iyo na bumuo ng mas mahusay at mas maaasahang mga elektronikong proyekto.Kung nagsisimula ka lang o nagtatrabaho na sa electronics, ang gabay na ito ay nagbibigay sa iyo ng isang malinaw na pag -unawa kung bakit mahalaga ang 0402 risistor.
