Kumpletong Gabay sa P-Channel Enhancement MOSFET

Madalas mong makita ang mga MOSFET na ginagamit sa mga circuit, ngunit ang pag-unawa sa kung paano aktwal na gumagana ang mga ito ay maaaring nakalilito sa simula.Ang P-channel MOSFET ay isa sa mga pinakasimpleng paraan upang makontrol ang kasalukuyang gamit ang boltahe, lalo na kapag nagtatrabaho sa mga linya ng kuryente.Habang pinag-aaralan mo ang gabay na ito, makikita mo kung paano magkakasama ang istraktura, operasyon, at pag-uugali nito sa malinaw na paraan.Hinahati-hati ng bawat seksyon ang mga bagay sa mga mapapamahalaang ideya, para masundan mo kung paano nakakaapekto ang boltahe sa kasalukuyang at kung paano ginagamit ang device na ito sa mga totoong electronic setup.

Catalog

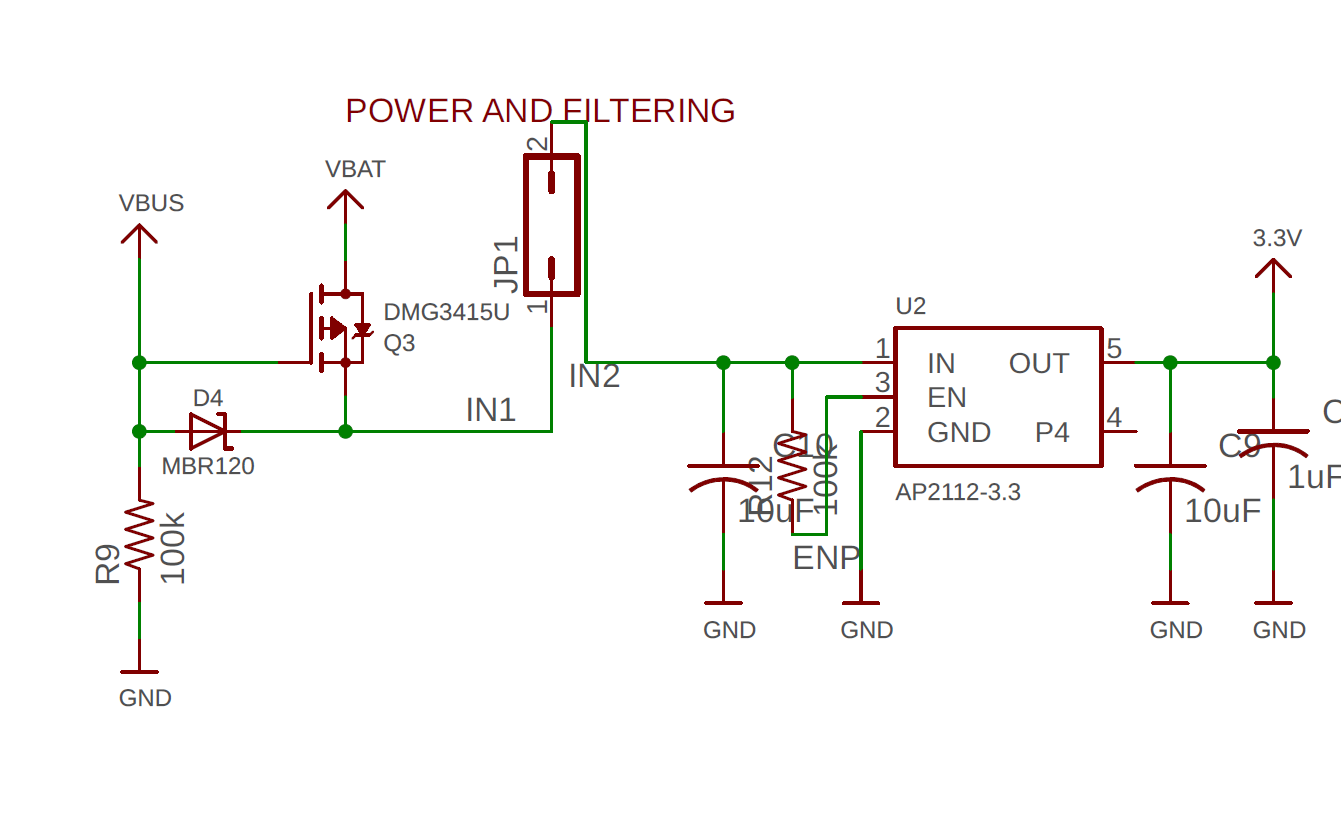

Figure 1. P-Channel MOSFET Power Switching Circuit

Ano ang P-Channel Enhancement MOSFET

Ang P-channel enhancement na MOSFET ay isang field-effect transistor na kumokontrol sa kasalukuyang gamit ang isang electric field.Ito ay kabilang sa pamilya ng MOSFET, na malawakang ginagamit sa mga electronic circuit para sa paglipat at kontrol.Ang terminong pagpapahusay ay nangangahulugan na ang device ay nananatiling nasa off state bilang default at nangangailangan ng panlabas na boltahe upang gumana.

Nag-o-on ang device kapag may inilapat na negatibong boltahe sa pagitan ng gate at source, na ipinapakita bilang VGS < 0. Once this voltage exceeds a certain level, conduction begins between the source and drain terminals. Because control is achieved through voltage rather than current, the gate draws very little input current, which supports efficient operation.

Ang mga MOSFET sa pagpapahusay ng P-channel ay karaniwang ginagamit sa mga circuit na nangangailangan ng kontroladong paglipat, lalo na kapag ang elemento ng switching ay nakalagay sa positibong bahagi ng pinagmumulan ng kuryente, na nagbibigay-daan sa simple at epektibong kontrol sa daloy ng kuryente.

Istraktura at Mga Terminal ng P-Channel MOSFET

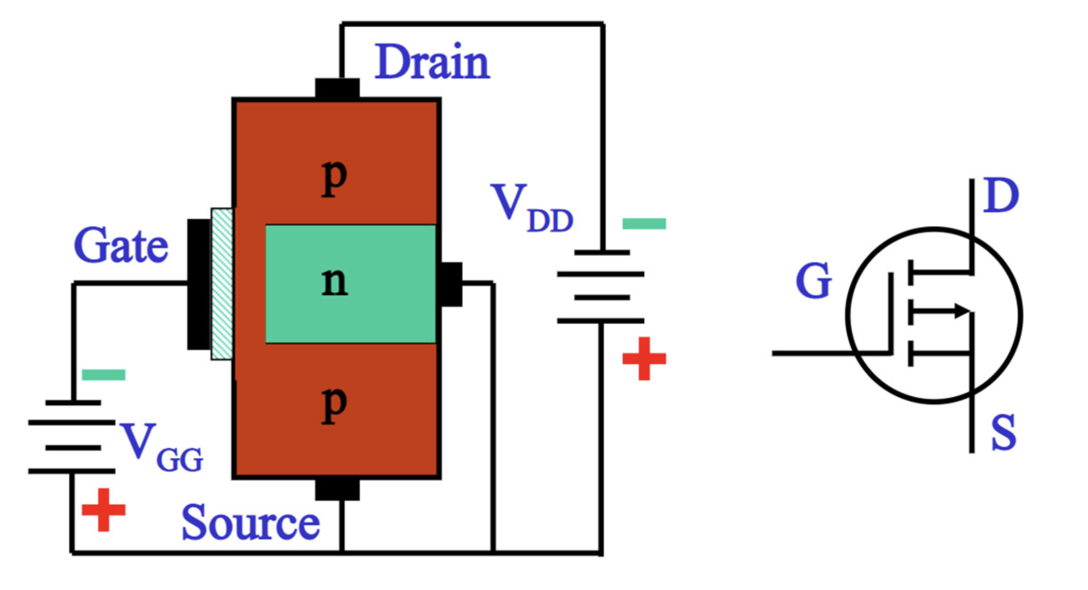

Larawan 2. Istraktura at Simbolo ng P-Channel MOSFET

Ang isang P-channel na MOSFET ay binuo sa isang N-type na substrate na may dalawang P-type na rehiyon na nabuo sa loob nito, na nagsisilbing source at drain.Ang mga rehiyong ito ay inilalagay sa magkabilang panig, na tumutukoy sa lugar kung saan dumadaloy ang kasalukuyang sa device.

Isang manipis na layer ng silicon dioxide (SiO₂) ang nakaposisyon sa itaas ng rehiyong ito at nagsisilbing electrical insulator, na naghihiwalay sa semiconductor material mula sa gate.Pinapayagan nito ang gate na maimpluwensyahan ang aparato nang walang direktang kontak sa kuryente.

Nasa itaas ng insulating layer na ito ang gate terminal, na nakahanay sa pagitan ng source at drain, at nagsisilbing control point kung saan inilalapat ang boltahe.Ang pinagmulan ay nagbibigay ng mga tagadala ng singil, habang ang alisan ng tubig ay nagsisilbing terminal kung saan lumalabas ang kasalukuyang.

Sa karamihan ng mga praktikal na disenyo, ang katawan o substrate ay panloob na konektado sa pinagmulan, na pinapasimple ang istraktura sa isang tatlong-terminal na aparato at ginagawang mas madaling gamitin sa mga karaniwang circuit.

Paano Gumagana ang isang P-Channel MOSFET

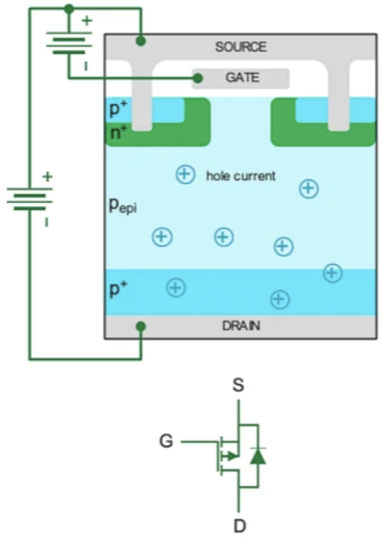

Figure 3. P-Channel MOSFET Working Principle

Ang operasyon ng isang P-channel MOSFET ay magsisimula kapag may inilapat na negatibong boltahe sa pagitan ng gate at source, na lumilikha ng electric field sa insulating layer na nakakaimpluwensya sa rehiyon sa ilalim ng gate.Habang tumataas ang boltahe na ito, ang mga butas ay iginuhit patungo sa lugar sa ilalim ng gate, kung saan sila ay nag-iipon malapit sa ibabaw ng substrate at unti-unting bumubuo ng isang conductive path sa pagitan ng pinagmulan at alisan ng tubig.

Kapag naitatag na ang landas na ito, ang paglalapat ng boltahe ng drain-to-source ay nagbibigay-daan sa kasalukuyang dumaloy sa channel, na hinihimok ng paggalaw ng mga butas mula sa pinagmulan patungo sa drain.Sa ganitong paraan, kinokontrol ng boltahe ng gate ang pagbuo ng landas, habang ang boltahe ng alisan ng tubig ay nagtutulak ng kasalukuyang sa pamamagitan nito, na nagpapakita ng isang malinaw na relasyon sa pagitan ng inilapat na boltahe at pag-uugali ng aparato.

Mga Operating Rehiyon ng isang P-Channel MOSFET

Figure 4. P-Channel MOSFET Operating Regions

Rehiyon ng Cutoff

Sa rehiyon ng cutoff, ang boltahe ng gate-to-source ay hindi sapat na negatibo upang payagan ang pagpapadaloy, kaya nananatiling naka-off ang device.Sa ilalim ng kundisyong ito, walang mabisang landas para sa kasalukuyang daloy sa pagitan ng pinagmulan at alisan ng tubig, at ang kasalukuyang alisan ng tubig ay mahalagang zero.Sa graph, lumilitaw ang rehiyong ito sa kahabaan ng pahalang na axis kung saan nananatiling bale-wala ang kasalukuyang.

Linear na Rehiyon

Sa linear na rehiyon, ang MOSFET ay nagsisimulang magsagawa, at ang drain current ay tumataas habang ang drain-to-source na boltahe ay tumataas.Ang mga kurba ay patuloy na tumataas sa rehiyong ito, na nagpapakita na ang kasalukuyang tumutugon nang direkta sa mga pagbabago sa boltahe.Ang aparato ay kumikilos tulad ng isang variable na risistor, kung saan ang antas ng kasalukuyang ay depende sa parehong boltahe ng gate at ang inilapat na boltahe ng alisan ng tubig.Kapaki-pakinabang ang rehiyong ito kapag kinakailangan ang kontroladong variation ng kasalukuyang.

Rehiyon ng Saturation

Sa rehiyon ng saturation, ang mga kurba ay nagsisimulang patagin, na nagpapahiwatig na ang kasalukuyang alisan ng tubig ay hindi na tumataas nang malaki sa karagdagang mga pagbabago sa boltahe ng alisan ng tubig.Ang aparato ay gumagana sa isang mas matatag na kondisyon, na nagbibigay ng halos pare-parehong kasalukuyang para sa isang ibinigay na boltahe ng gate.Ang bawat kurba ay kumakatawan sa ibang antas ng boltahe ng gate, at ang mas mataas na mga negatibong boltahe ng gate ay nagreresulta sa mas mataas na antas ng kasalukuyang sa rehiyong ito.

Kundisyon ng Pinch-Off at Kasalukuyang Kontrol sa MOSFET

Figure 5. MOSFET Pinch-Off at Kasalukuyang Gawi

Nangyayari ang pinch-off na kundisyon kapag ang conductive channel sa loob ng MOSFET ay nagiging makitid malapit sa drain terminal habang tumataas ang drain-to-source na boltahe, sanhi ng paglawak ng rehiyon ng depletion na nagpapababa sa epektibong lapad ng channel sa dulong iyon.

Habang lumalaki ang pagpapaliit na ito, ang karagdagang pagtaas sa boltahe ng drain ay hindi na nagdudulot ng makabuluhang pagtaas sa kasalukuyang, dahil nililimitahan ng pinaghihigpitang channel ang karagdagang daloy kahit na nagpapatuloy ang pagpapadaloy sa pamamagitan ng device.Ang pag-uugali na ito ay lumilitaw sa katangian ng curve kung saan ang kasalukuyang mga antas ay nagsisimulang mag-flatten pagkatapos ng isang tiyak na boltahe, na nagpapahiwatig na ang kasalukuyang ay hindi na nakadepende sa boltahe ng alisan ng tubig.

Sa ganitong kondisyon, ang kasalukuyang drain ay pangunahing kinokontrol ng gate-to-source voltage (VGS), kung saan ang pagsasaayos ng boltahe na ito ay nagbabago sa lapad ng channel at direktang nagtatakda ng kasalukuyang antas.

V-I Mga Katangian ng isang P-Channel MOSFET

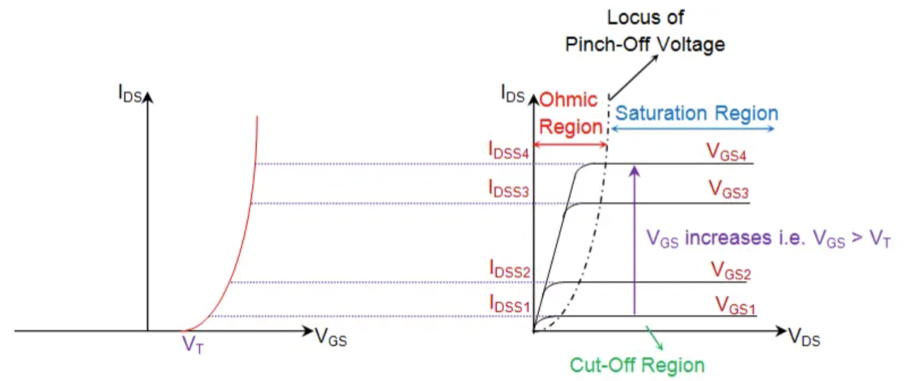

Larawan 6. Mga Katangian ng P-Channel MOSFET V-I

Ang mga katangian ng V-I ng isang P-channel MOSFET ay nagpapakita kung paano nag-iiba ang drain current (ID) sa drain-to-source voltage (VDS) sa ilalim ng iba't ibang gate-to-source voltages (VGS).Ang mga ugnayang ito ay ipinakita bilang isang hanay ng mga kurba, na ang bawat kurba ay kumakatawan sa isang tiyak na antas ng boltahe ng gate.

Ang bawat kurba ay tumutugma sa ibang VGS, at habang ang laki ng boltahe na ito ay tumataas, ang mga kurba ay lumilipat paitaas, na nagpapahiwatig ng mas mataas na antas ng kasalukuyang.Ginagawa nitong malinaw na ang kasalukuyang sa pamamagitan ng aparato ay malakas na naiimpluwensyahan ng inilapat na boltahe ng gate.

Sa mas mababang halaga ng VDS, tumataas ang mga kurba na may kapansin-pansing slope, na nagpapakita na ang kasalukuyang pagtaas habang tumataas ang boltahe ng drain.Habang patuloy na tumataas ang VDS, unti-unting nag-flat ang mga kurba, na nagpapahiwatig na ang kasalukuyang ay nagiging hindi gaanong nakadepende sa mga karagdagang pagbabago sa boltahe ng drain.

Pagkakaiba sa pagitan ng P-Channel at N-Channel MOSFET

Figure 7. P-Channel vs N-Channel MOSFET Circuits

Ang pagkakaiba sa pagitan ng mga P-channel at N-channel na MOSFET ay pangunahing tinutukoy ng kanilang mga kinakailangan sa boltahe, mga carrier ng singil, at mga katangian ng pagganap, na lahat ay nakakaimpluwensya kung paano ginagamit ang mga ito sa mga circuit.

Ang isang P-channel MOSFET ay nag-o-on kapag ang isang negatibong gate-to-source na boltahe (VGS) ay inilapat, habang ang isang N-channel na MOSFET ay nangangailangan ng isang positibong VGS, at ang pagkakaibang ito sa polarity ay nakakaapekto sa kung paano ang bawat aparato ay hinihimok at nakaposisyon sa loob ng isang circuit, lalo na kapag kinokontrol ang iba't ibang panig ng isang power supply.

Magkaiba rin ang dalawang device sa uri ng mga charge carrier na kasangkot.Ang mga P-channel na MOSFET ay gumagamit ng mga butas, samantalang ang mga N-channel na MOSFET ay gumagamit ng mga electron, at dahil ang mga electron ay mas madaling gumagalaw sa pamamagitan ng semiconductor material, ang mga N-channel na device ay karaniwang nagbibigay ng mas mahusay na conductivity at mas mabilis na pagtugon.

Ito ay humahantong sa mga pagkakaiba sa pagganap, kung saan ang mga N-channel na MOSFET ay karaniwang nag-aalok ng mas mababang resistensya at mas mataas na kahusayan, na ginagawang angkop ang mga ito para sa mga high-speed at high-current na mga aplikasyon, habang ang mga P-channel na MOSFET ay kadalasang ginusto para sa high-side switching, kung saan ang kontrol sa positibong linya ng supply ay kinakailangan, kahit na ang kanilang pagganap ay karaniwang mas mababa.

Mga aplikasyon ng P-Channel MOSFET

Ang P-channel MOSFET ay karaniwang ginagamit sa mga circuit kung saan kailangan ang simple at maaasahang kontrol ng kasalukuyang, lalo na sa positibong bahagi ng isang power supply.Ang kakayahang mag-on gamit ang negatibong boltahe ng gate ay ginagawa itong angkop para sa mga pagsasaayos kung saan kailangan ang direktang kontrol sa linya ng supply.

Ang isang karaniwang aplikasyon ay high-side switching, kung saan ang MOSFET ay inilalagay sa pagitan ng power source at ng load.Sa setup na ito, pinapayagan nito ang circuit na kumonekta o idiskonekta ang power nang hindi naaabala ang ground path, na tumutulong na mapanatili ang stable na operasyon sa maraming system.

Ginagamit din ito sa mga power control circuit, kung saan kinokontrol nito ang daloy ng kasalukuyang sa mga bahagi gaya ng mga sensor, microcontroller, o maliliit na electronic module.Ginagawa nitong kapaki-pakinabang sa mga device na pinapagana ng baterya, kung saan nakakatulong ang kontroladong paghahatid ng kuryente na pamahalaan ang paggamit ng enerhiya.

Bilang karagdagan, ang mga P-channel na MOSFET ay madalas na matatagpuan sa mga circuit ng paglilipat ng load at proteksyon, kung saan nakakatulong ang mga ito na maiwasan ang hindi gustong daloy ng kasalukuyang o payagan ang piling kontrol sa iba't ibang bahagi ng isang system.Ang mga application na ito ay umaasa sa kakayahan ng device na magbigay ng simple at epektibong paglipat na may minimal na pagiging kumplikado ng kontrol.

Mga Bentahe at Limitasyon ng P-Channel MOSFET

Mga kalamangan	Mga Limitasyon
Simpleng high-side switching	Mas mataas ang on-resistance kumpara sa N-channel
Mas madaling gate drive sa ilang circuit	Mababang kasalukuyang kakayahan
Gumagana nang maayos sa positibong kontrol sa supply	Mas mabagal na bilis ng paglipat
Kinakailangan ang minimum na kasalukuyang gate	Mas mababang kahusayan sa mga high-power na application
Angkop para sa mga sistema ng mababang boltahe	Mas mataas na pagkawala ng kuryente dahil sa paglaban
Simpleng pagpapatupad ng disenyo ng circuit	Mas malaking laki ng device para sa parehong performance
Hindi na kailangan ng kumplikadong driver sa mga pangunahing setup	Higit pang henerasyon ng init sa ilalim ng pagkarga
Mabuti para sa pagpapalit ng load at proteksyon	Hindi gaanong angkop para sa high-frequency na operasyon
Tugma sa mga device na pinapagana ng baterya	Limitado ang pagganap sa mga high-current na disenyo
Matatag na operasyon sa mga pangunahing control circuit	Sa pangkalahatan, mas mataas na gastos para sa katumbas na pagganap

Konklusyon

Ang isang P-channel na MOSFET ay nagbibigay sa iyo ng isang simpleng paraan upang makontrol ang kasalukuyang gamit ang boltahe, na ginagawa itong kapaki-pakinabang sa maraming pangunahing mga circuit.Makikita mo kung paano sinusuportahan ng istraktura nito ang operasyon nito, at kung paano direktang nakakaapekto ang boltahe sa kasalukuyang daloy.Habang lumilipat ka sa mga operating region at katangian nito, nagiging mas madaling maunawaan ang pag-uugali.Ang paghahambing sa mga aparatong N-channel ay nakakatulong din na linawin kung kailan gagamitin ang bawat uri.Sa mga totoong circuit, madalas itong pinipili para sa high-side switching at simpleng mga gawain sa pagkontrol.Bagama't mayroon itong ilang limitasyon, gumagana pa rin ito nang maayos sa maraming praktikal na pag-setup.Ang pag-unawa sa mga pangunahing kaalaman na ito ay nakakatulong sa iyong gamitin ito nang mas may kumpiyansa sa iyong mga disenyo.
