Kumpletong Gabay sa Optocoupler para sa Mga Nagsisimula

Kapag nagtatrabaho sa mga electronic circuit, madalas na kailangan mong maglipat ng mga signal habang pinananatiling ligtas na nakahiwalay ang mga bahagi.Ipinapaliwanag ng artikulong ito kung ano ang isang optocoupler, kung paano ito gumagana gamit ang liwanag, at kung anong mga bahagi ang nasa loob nito.Matututuhan mo rin ang tungkol sa simbolo nito, configuration ng pin, iba't ibang uri, at mga pangunahing detalye.Bilang karagdagan, sinasaklaw nito ang mga pakinabang, limitasyon, karaniwang gamit, at kung paano ito inihahambing sa mga relay at transformer.

Catalog

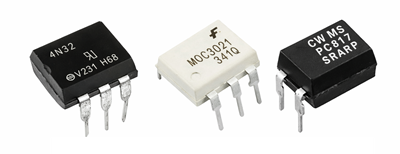

Larawan 1. Optocoupler

Ano ang isang Optocoupler?

Ang optocoupler, na tinatawag ding opto-isolator, ay isang elektronikong sangkap na ginagamit upang maglipat ng mga signal sa pagitan ng dalawang circuit habang pinapanatili ang mga ito na nakahiwalay sa kuryente.Gumagamit ito ng liwanag upang magpasa ng impormasyon, na pumipigil sa direktang koneksyon sa kuryente sa pagitan ng mga gilid ng input at output.Nakakatulong ang paghihiwalay na ito na protektahan ang mga sensitibong bahagi mula sa mga spike ng boltahe, ingay, at mga ground loop.Ang mga optocoupler ay malawakang ginagamit sa mga power electronics, control system, at mga interface ng komunikasyon.

Ang pangunahing layunin ng isang optocoupler ay upang matiyak ang kaligtasan at integridad ng signal sa mga elektronikong disenyo.Sa pamamagitan ng paghihiwalay ng mga circuit na may mataas na boltahe at mababang boltahe, binabawasan nito ang panganib ng pinsala at pagkagambala.Pinapabuti din nito ang pagiging maaasahan ng system sa pamamagitan ng pagpigil sa hindi gustong kasalukuyang daloy sa pagitan ng mga circuit.Sa modernong disenyo ng PCB, ang mga optocoupler ay mahusay para sa pagkamit ng ligtas at matatag na paghahatid ng signal.

Istraktura ng isang Optocoupler

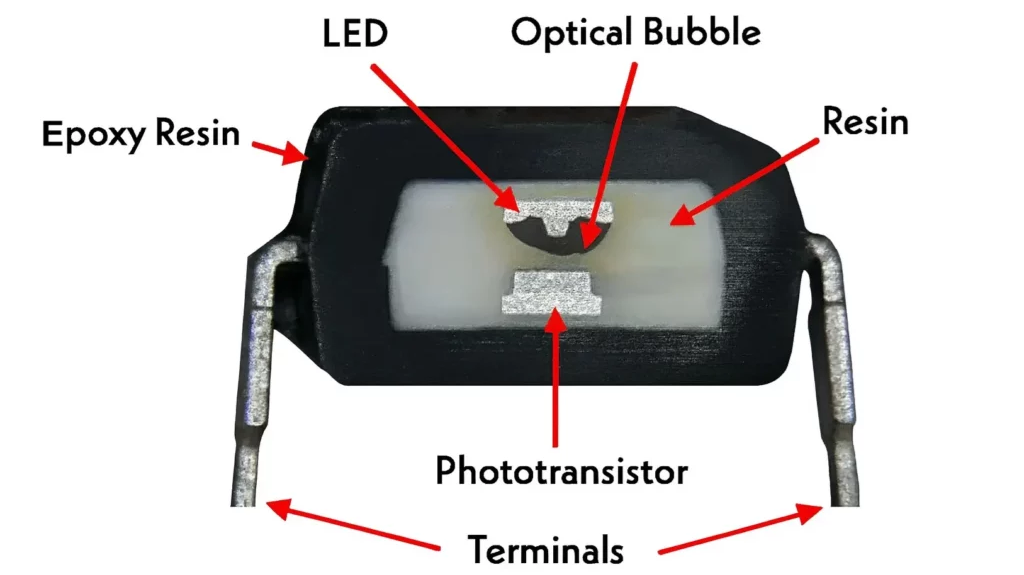

Figure 2. Panloob na Istraktura ng isang Optocoupler

• LED (Light Emitting Diode)

Ang LED ay ang bahagi ng input-side na gumagawa ng liwanag kapag ang kasalukuyang dumadaloy dito.Karaniwan itong ginawa mula sa infrared-emitting semiconductor na materyal para sa mahusay na paglipat ng signal.Ang LED ay nakaposisyon upang direktang harapin ang photodetector sa loob ng package.Ang pangunahing papel nito ay ang pag-convert ng mga signal ng elektrikal na input sa liwanag na enerhiya.

• Phototransistor (Photodetector)

Ang phototransistor ay inilalagay sa gilid ng output at nakita ang ilaw na ibinubuga ng LED.Ginagawa nitong electrical signal ang natanggap na ilaw.Ang component na ito ay sensitibo sa light intensity, na kumokontrol sa pag-uugali ng output nito.Ito ay karaniwang ginagamit dahil sa magandang balanse ng pagiging sensitibo at pagiging simple nito.

• Optical Bubble / Light Path

Ang optical space sa pagitan ng LED at photodetector ay nagpapahintulot sa liwanag na maglakbay nang walang electrical contact.Tinitiyak ng rehiyon na ito ang kumpletong paghihiwalay ng kuryente sa pagitan ng dalawang panig.Ito ay maingat na idinisenyo upang i-maximize ang kahusayan sa pagpapadala ng liwanag.Ang malinaw na landas ay nakakatulong na mapanatili ang matatag at tumpak na paglipat ng signal.

• Epoxy Resin (Encapsulation)

Ang mga panloob na bahagi ay nakapaloob sa epoxy resin upang protektahan ang mga ito mula sa kahalumigmigan, alikabok, at mekanikal na pinsala.Ang materyal na ito ay tumutulong din na mapanatili ang optical na kalinawan para sa mahusay na paghahatid ng liwanag.Nagbibigay ito ng structural stability sa device.Tinitiyak ng dagta ang pangmatagalang pagiging maaasahan sa iba't ibang kapaligiran.

• Mga Terminal (Pin)

Ang mga terminal ay nagbibigay ng mga panlabas na koneksyon sa kuryente sa mga gilid ng input at output.Ang bawat pin ay nakatalaga para sa alinman sa LED input o photodetector output.Inayos ang mga ito upang mapanatili ang isolation spacing.Ang mga pin na ito ay nagbibigay-daan sa madaling pagsasama sa mga circuit ng PCB.

Paano Gumagana ang isang Optocoupler?

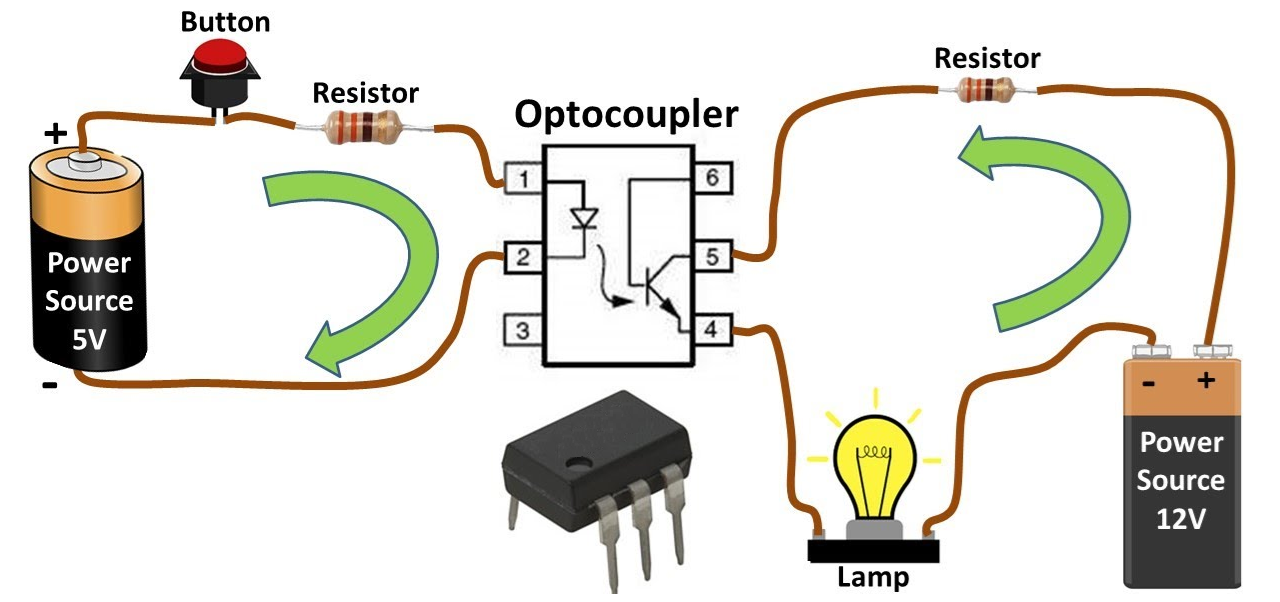

Figure 3. Optocoupler Working Principle

Gumagana ang isang optocoupler sa pamamagitan ng pag-convert ng electrical signal sa liwanag at pagkatapos ay pabalik sa electrical signal.Kapag ang isang boltahe ay inilapat sa input side, ang kasalukuyang dumadaloy sa LED, na nagiging sanhi ng paglabas nito ng liwanag.Ang ilaw na ito ay naglalakbay sa panloob na puwang nang walang direktang koneksyon sa kuryente.Ang dami ng liwanag na ginawa ay depende sa lakas ng signal ng input.Tinitiyak ng prosesong ito ang ligtas na paglipat ng signal sa pagitan ng mga nakahiwalay na circuit.

Sa gilid ng output, nararamdaman ng photodetector ang papasok na liwanag at tumutugon sa pamamagitan ng pagbuo ng kaukulang signal ng kuryente.Ang output signal na ito ay maaaring makontrol ang isa pang circuit, tulad ng paglipat ng load o pagpapadala ng logic data.Dahil optical ang koneksyon sa halip na elektrikal, hindi makadaan ang ingay at mataas na boltahe.Ginagawa nitong perpekto ang optocoupler para sa proteksyon at paghihiwalay ng signal.Ang pangkalahatang operasyon ay simple, maaasahan, at malawakang ginagamit sa mga electronic system.

Simbolo ng Optocoupler at Configuration ng Pin

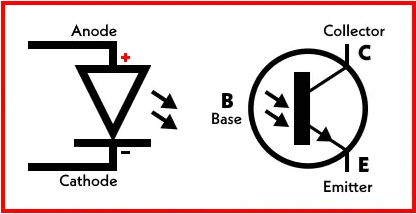

Figure 4. Optocoupler Symbol at Pin Configuration

Pin No.	Pangalan ng Pin	Function
1	Anode (A)	Tumatanggap positibong input boltahe para sa LED
2	Cathode (K)	Kinukumpleto ang LED input circuit
3	NC (Hindi Koneksyon)	Hindi sa loob konektado, nakalaan o hindi nagamit
4	Emitter (E)	Output terminal ng phototransistor
5	Kolektor (C)	Pangunahing output terminal ng kontrol
6	Base (B)	Opsyonal na kontrol ng phototransistor gain

Mga Uri ng Optocoupler

Inuri ang mga optocoupler batay sa uri ng output device na ginagamit para sa pagtukoy ng signal.

Phototransistor Optocoupler

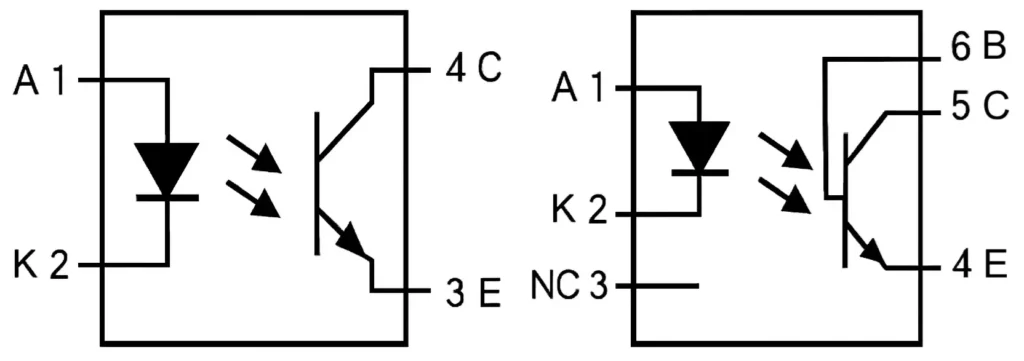

Larawan 5. Phototransistor Optocoupler

Ang phototransistor optocoupler ay isang uri ng optocoupler na gumagamit ng phototransistor bilang output device nito.Ito ay nagko-convert ng liwanag mula sa panloob na LED sa isang kinokontrol na electrical output signal.Ang phototransistor ay kumikilos na parang switch na bumukas kapag nakatanggap ito ng liwanag.Ang ganitong uri ay malawakang ginagamit dahil nagbibigay ito ng magandang sensitivity at simpleng disenyo ng circuit.Ito ay angkop para sa pangkalahatang layunin na paghihiwalay ng signal at paglipat ng mga gawain.Karaniwang ipinapakita ng istraktura ang LED na nakahanay sa isang transistor sa loob ng package.Dahil sa balanse nito sa bilis at nakuha, ito ay karaniwang ginagamit sa microcontroller interfacing at low-power control circuits.

Photodiode Optocoupler

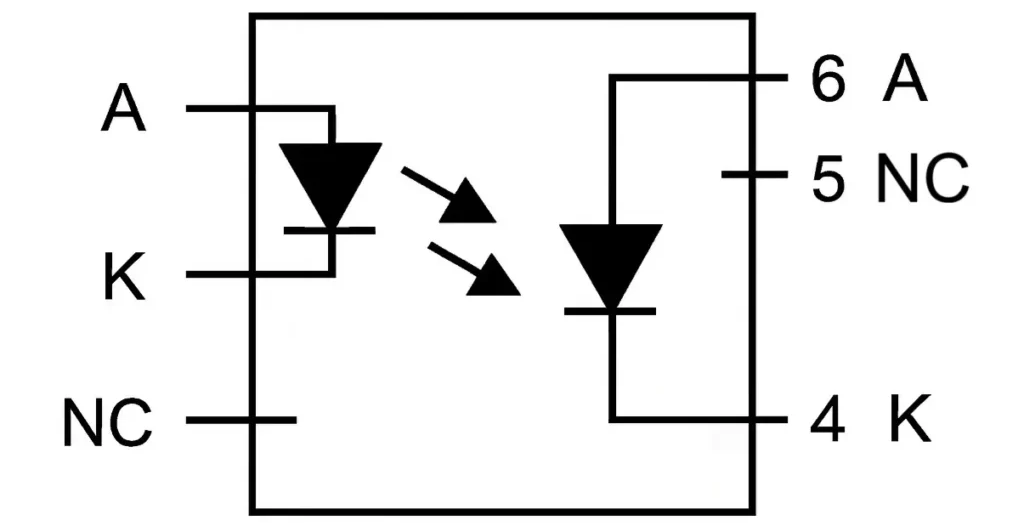

Larawan 6. Photodiode Optocoupler

Ang isang photodiode optocoupler ay gumagamit ng isang photodiode bilang ang output sensing element.Kino-convert nito ang papasok na liwanag sa isang kasalukuyang na may napakabilis na oras ng pagtugon.Ang uri na ito ay idinisenyo para sa high-speed signal transmission at mga tumpak na aplikasyon ng timing.Mabilis na nagre-react ang photodiode sa mga liwanag na pagbabago, na ginagawa itong perpekto para sa mga signal ng digital na komunikasyon.Karaniwan itong nangangailangan ng karagdagang amplification para sa mas malakas na mga signal ng output.Ang panloob na layout ay nagpapakita ng isang diode na nakahanay sa pinagmumulan ng liwanag.Ang pangunahing bentahe nito ay ang bilis sa halip na mataas na nakuha ng output.

Photo-Triac Optocoupler

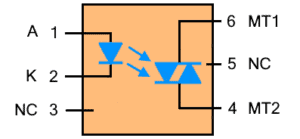

Larawan 7. Photo-Triac Optocoupler

Ang photo-triac optocoupler ay isang optocoupler na gumagamit ng triac bilang output device nito para sa AC control.Kino-convert nito ang mga light signal sa switching action para sa alternating current load.Kapag ang panloob na LED ay isinaaktibo, ang triac ay na-trigger upang magsagawa ng kasalukuyang.Nagbibigay-daan ito sa pagkontrol ng mga device gaya ng mga lamp, motor, at heater.Ang istraktura ay karaniwang nagpapakita ng isang light source na nagtutulak ng triac output stage.Ito ay malawakang ginagamit sa AC switching at dimming applications.Ang ganitong uri ay mahalaga para sa paghiwalay ng mga low-voltage control circuit mula sa mataas na boltahe na AC system.

Photodarlington Optocoupler

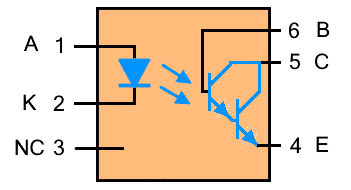

Larawan 8. Photodarlington Optocoupler

Gumagamit ang isang photodarlington optocoupler ng Darlington transistor pair bilang output device nito.Nagbibigay ito ng mas mataas na kasalukuyang pakinabang kumpara sa isang karaniwang phototransistor.Nagbibigay-daan ito na palakasin ang mahinang mga signal ng liwanag sa mas malakas na mga output ng kuryente.Ang panloob na pagsasaayos ay karaniwang nagpapakita ng dalawang transistor na konektado upang mapataas ang pagiging sensitibo.Ito ay kapaki-pakinabang sa mga application kung saan kinakailangan ang mas mataas na kasalukuyang output.Gayunpaman, ito ay nagpapatakbo ng mas mabagal kaysa sa mga pangunahing uri ng phototransistor.Ang disenyong ito ay karaniwang ginagamit sa signal amplification at control circuits.

Photo-SCR Optocoupler

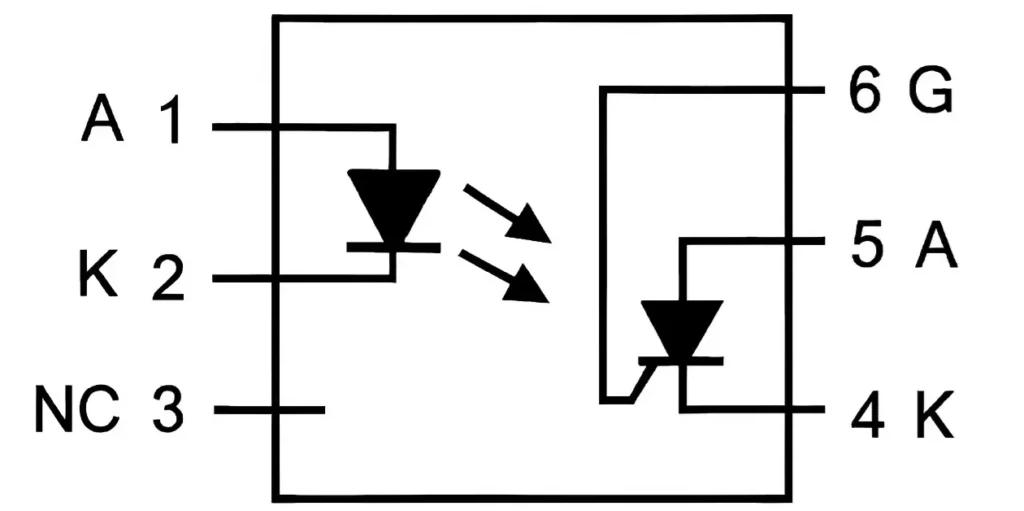

Larawan 9. Photo-SCR Optocoupler

Gumagamit ang isang photo-SCR optocoupler ng silicon-controlled rectifier (SCR) bilang output device nito.Pinapalitan nito ang liwanag sa isang latching electrical switching action.Kapag na-trigger ng liwanag, mananatiling naka-on ang SCR hanggang sa bumaba ang kasalukuyang sa isang partikular na antas.Ginagawa nitong angkop para sa kinokontrol na rectification at power control circuits.Ang panloob na istraktura ay nagpapakita ng isang light-driven na elemento ng SCR.Ito ay karaniwang ginagamit sa pag-trigger at proteksyon ng mga circuit.Ang ganitong uri ay perpekto para sa mga application na nangangailangan ng matatag at napapanatiling pag-uugali ng paglipat.

Mga pagtutukoy ng Optocoupler

Parameter	Karaniwang Saklaw / Halaga
Kasalukuyang Paglipat Ratio (CTR)	50% hanggang 600% (sa KUNG = 5 mA)
Paghihiwalay Boltahe	2.5 kV hanggang 5 kV RMS
Pasulong na Boltahe (LED)	1.1 V hanggang 1.4 V
Pasulong na Kasalukuyang (KUNG)	5 mA hanggang 20 mA (max na hanggang 50 mA)
Kasalukuyang Output	1 mA hanggang 50 mA
Bilis ng Paglipat	3 µs hanggang 20 µs
Oras ng Pagbangon	2 µs hanggang 10 µs
Panahon ng Taglagas	2 µs hanggang 15 µs
Pagpapalaganap Pagkaantala	2 µs hanggang 15 µs
kapangyarihan Pagwawaldas	70 mW hanggang 200 mW
Operating Temperatura	-40°C hanggang +85°C
Imbakan Temperatura	-55°C hanggang +125°C
Input Kapasidad	30 pF hanggang 100 pF
Output Kapasidad	5 pF hanggang 15 pF
Paghihiwalay Paglaban	≥ 10⁹ Ω (karaniwang 10¹¹ Ω)

Mga Kalamangan at Kahinaan ng mga Optocoupler

Mga Bentahe ng Optocoupler

• Nagbibigay ng malakas na electrical isolation

• Pinoprotektahan ang mga circuit mula sa mataas na boltahe na spike

• Binabawasan ang ingay ng kuryente at interference

• Compact at madaling isama

• Walang mekanikal na pagkasira o gumagalaw na bahagi

• Pinapabuti ang kaligtasan at pagiging maaasahan ng system

Mga Limitasyon ng Optocoupler

• Limitado ang kasalukuyang kakayahan sa paghawak

• Mas mabagal kaysa sa mga direktang koneksyon sa kuryente

• Nag-iiba ang CTR sa temperatura at pagtanda

• Nangangailangan ng wastong kontrol sa kasalukuyang input

• Hindi angkop para sa napakataas na power load

• Maaaring kailanganin ng output signal ang amplification

Mga Karaniwang Aplikasyon ng Optocoupler

Ang mga optocoupler ay malawakang ginagamit sa mga electronic system kung saan kinakailangan ang paghihiwalay at kontrol ng signal.

1. Power Supply Isolation

Ginagamit ang mga optocoupler sa pagpapalit ng mga power supply sa paghiwalayin ang mga seksyon na may mataas na boltahe at mababang boltahe.Tumutulong sila sa pag-regulate ng boltahe ng output habang pinapanatili ang kaligtasan.Pinipigilan nito ang pinsala sa mga control circuit.Tinitiyak din nito ang matatag na operasyon sa mga sistema ng conversion ng kuryente.

2. Microcontroller Interfacing

Pinapayagan nila ang mga microcontroller na ligtas na makipag-ugnayan sa mga high-voltage na device.Pinoprotektahan nito ang mga sensitibong logic circuit mula sa electrical stress.Tinitiyak din nito ang maaasahang komunikasyon ng signal.Ang mga optocoupler ay karaniwang ginagamit sa mga naka-embed na system.

3. AC Load Switching

Kinokontrol ng mga optocoupler ang mga AC device gaya ng mga lamp at motor.Nagbibigay sila ng ligtas na paghihiwalay sa pagitan ng mga signal ng kontrol at mga circuit ng kuryente.Pinapabuti nito ang kaligtasan at tibay ng system.Madalas silang ginagamit sa pag-aautomat ng bahay at kontrol sa industriya.

4. Signal Isolation sa Komunikasyon

Inihihiwalay nila ang mga linya ng komunikasyon upang maiwasan ang pagkagambala sa ingay.Pinapabuti nito ang kalinawan ng signal at katumpakan ng data.Ito ay kapaki-pakinabang sa mga sistema ng komunikasyong pang-industriya.Nakakatulong ang paghihiwalay na mapanatili ang matatag na paghahatid ng data.

5. Motor Control Circuits

Ang mga optocoupler ay ginagamit sa mga driver ng motor upang ihiwalay ang mga seksyon ng kontrol at kapangyarihan.Pinoprotektahan nito ang control electronics mula sa mga spike ng boltahe.Pinapabuti din nito ang pagiging maaasahan ng system.Malawakang ginagamit ang mga ito sa mga sistema ng automation.

6. Kaligtasan sa Kagamitang Medikal

Tinitiyak nila ang kaligtasan ng pasyente sa pamamagitan ng paghihiwalay ng mga sensitibong circuit.Pinipigilan nito ang pagtagas ng kuryente at mga panganib.Ang mga optocoupler ay kapaki-pakinabang sa mga medikal na aparato.Tumutulong sila na matugunan ang mga mahigpit na pamantayan sa kaligtasan.

Optocoupler vs Relay vs Transformer

Mga tampok	Optocoupler	Relay	Transformer
Paghihiwalay Boltahe	2.5–5 kV RMS	1–10 kV (contact gap)	2–15 kV RMS
Paraan ng Paglipat	LED + photodetector	Electromagnetic mga contact	Magnetic pagtatalaga sa tungkulin
Bilis ng Paglipat	1–20 µs	5–15 ms	Walang switching (patuloy)
Pisikal na Sukat	~4–10 mm (DIP/SMD)	~10–40 mm	~20–100 mm
Operating Ingay	0 dB (tahimik)	40–60 dB (i-click tunog)	0 dB (tahimik)
habang-buhay	>100,000 oras	10⁵–10⁷ na cycle	>100,000 oras
Load Capacity	Karaniwang 10–50 mA	1–30 A	0.1–1000+ VA
Input Kinakailangan	5–20 mA (LED magmaneho)	5–24 V coil, 10–100 mA	input ng boltahe ng AC
Output Kakayahan	Mababang-power signal	Mataas na kapangyarihan lumilipat	AC boltahe paglipat
Pagpapanatili	wala	Magsuot ng contact kapalit	wala
Kahusayan	70–90%	80–90%	90–98%
EMI Immunity	>10 kV/µs CMTI	Katamtaman	Mataas (depende sa disenyo)
Nagpapalit Dalas	Hanggang 100 kHz	<100 Hz	Karaniwang 50–60 Hz
Karaniwang Kaso ng Paggamit	Signal paghihiwalay, interface ng lohika	Kontrol ng kapangyarihan, pagpapalit ng load	Boltahe conversion, paghihiwalay

Konklusyon

Ang mga optocoupler ay may mahalagang papel sa elektronikong disenyo sa pamamagitan ng pagbibigay ng electrical isolation, pagbabawas ng ingay, at pagprotekta sa mga sensitibong circuit mula sa mataas na boltahe.Ang kanilang operasyon ay nakasalalay sa isang panloob na LED at light-sensitive na output device, na may iba't ibang uri na magagamit para sa switching, signal isolation, amplification, at AC control.Ang mga pangunahing salik sa pagganap, benepisyo, at limitasyon ay dapat isaalang-alang kapag pumipili ng tamang optocoupler para sa isang circuit.Dahil sa kanilang kaligtasan, compact na laki, at pagiging maaasahan, malawakang ginagamit ang mga ito sa mga power supply, control system, mga interface ng komunikasyon, mga driver ng motor, at kagamitang medikal.
