Cathode Ray Oscilloscope (CRO): Paggawa, Mga Uri, at Aplikasyon

Ipinapaliwanag ng gabay na ito kung ano ang isang Cathode Ray Oscilloscope (CRO) at kung paano ito makakatulong na makita ang mga signal ng elektrikal habang nagbabago sila sa paglipas ng panahon.Ipinapakita nito kung paano gumagana ang isang CRO sa loob.Malalaman mo kung paano lumiliko ang CRO na hindi nakikita ng mga signal sa mga nakikitang mga alon na lumilipat sa buong screen.Pinag -uusapan din ng gabay ang tungkol sa iba't ibang mga paraan na maaaring magamit ng isang CRO, ang mga mode na maaari itong gumana, ang mga uri na magagamit, at kung paano ginagamit ang mga CRO sa iba't ibang mga aplikasyon.

Catalog

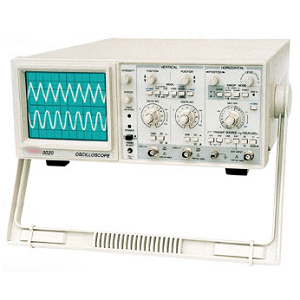

Ano ang isang CRO?

A Cathode Ray Oscilloscope, o Cro, ay isang elektronikong tool na nagbibigay -daan sa iyo upang tingnan ang mga de -koryenteng signal habang nagbabago sila sa paglipas ng panahon.Ipinapakita nito ang mga pagbabagong ito bilang isang gumagalaw na linya o curve sa isang screen, na ginagawang madaling pag -aralan ang mga hindi nakikita na pagkakaiba -iba ng boltahe.Ang mga CRO ay ginagamit upang pag -aralan ang mga katangian tulad ng lakas ng signal, dalas, phase shift, at ingay.Ang screen ay nagpapakita ng oras kasama ang pahalang na axis at boltahe kasama ang vertical axis.Kapag inilalapat ang isang signal ng boltahe, ang nagresultang alon ay sumasalamin kung paano kumikilos ang signal na sandali.Makakatulong ito na makita ang mga pagkakamali, pag -aralan ang tiyempo sa pagitan ng mga bahagi ng isang circuit, o i -verify kung ang isang disenyo ay gumagana nang tama.

Dahil ang mga CRO ay maaaring tumugon nang mabilis at ipakita ang kahit na mabilis na mga pagbabago sa mga signal, kapaki -pakinabang ang mga ito sa mga gawain tulad ng pag -tune ng mga circuit ng radyo, pag -inspeksyon ng mga suplay ng kuryente, at pagsusuri ng mga mabilis na pulso.Maaari mong ayusin ang sensitivity at mga kontrol sa tiyempo upang mag -zoom in sa mga tiyak na bahagi ng isang signal o upang magkasya sa mas mahabang mga alon sa screen.Ang bilis, pagiging simple, at kawastuhan ng aparato ay pinanatili itong nauugnay sa mga lab, silid -aralan, at pag -aayos ng mga tindahan sa loob ng mga dekada.

Cro block diagram

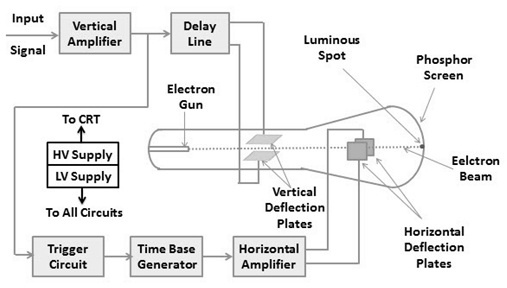

Larawan 2. Diagram ng Cro Block

Ipinapakita ng diagram na ito kung paano gumagana ang isang Cathode Ray Oscilloscope (CRO) at kung ano ang nasa loob nito.Una, ang signal ng input pumapasok sa Vertical amplifier, na ginagawang mas malakas ang signal upang maipakita ito nang malinaw.Pagkatapos ay dumaan ito sa isang linya ng pagkaantala.Ang pagkaantala na ito ay nagbibigay ng sapat na oras ng CRO upang simulan ang paglipat ng beam sa buong screen bago lumitaw ang signal, upang makita mo ang simula ng alon.An Gun ng elektron, pinalakas ng parehong mataas at mababang boltahe, lumilikha at naglalayong isang sinag ng mga electron.Ang sinag na ito ay naglalakbay sa pamamagitan ng isang vacuum tube at pinindot ang screen, na kumikinang kung saan pinindot ito ng sinag.

Ang Vertical deflection plate Ilipat ang beam pataas at pababa depende sa boltahe ng signal.Kasabay nito, ang Pahalang na mga plato ng pagpapalihis Ilipat ang sinag mula kaliwa hanggang kanan sa paglipas ng panahon.Lumilikha ito ng hugis ng alon sa screen.Ang trigger circuit Tinitiyak na ang paggalaw ng beam ay nagsisimula sa parehong punto sa signal sa bawat oras, kaya ang larawan ay mananatiling matatag.Ang Oras ng Generator ng Oras Lumilikha ng isang tumataas na boltahe na gumagalaw sa beam nang pahalang, at ang Pahalang na amplifier Pinapalakas ang boltahe na ito para sa mga plato ng pagpapalihis.

Konstruksyon ng Cro

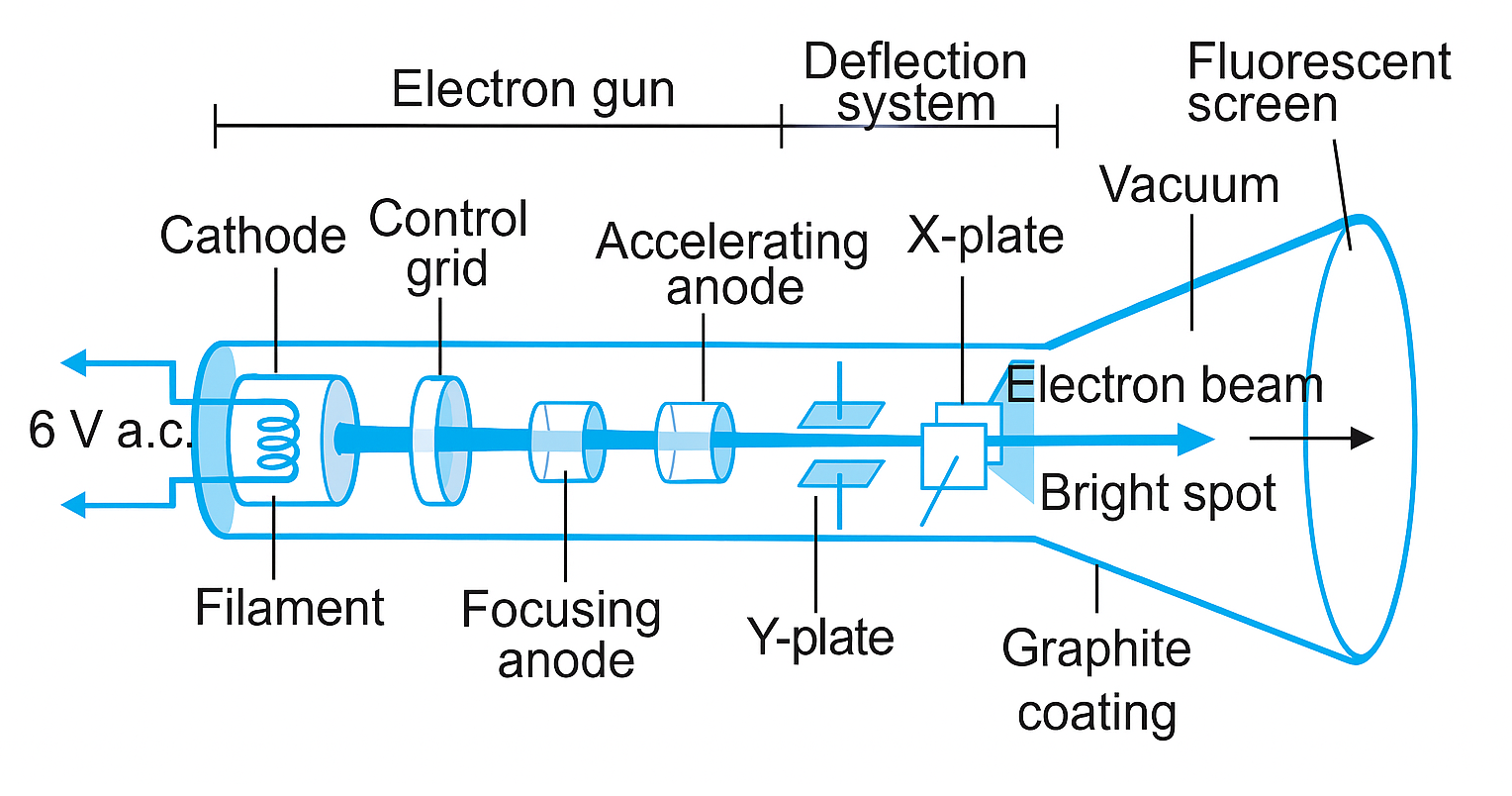

Larawan 3. Konstruksyon ng CRO

Ang pangunahing bahagi ng CRO ay ang cathode ray tube (CRT), na lumilikha at kumokontrol sa isang sinag ng mga electron upang iguhit ang signal.Tingnan natin ang iba't ibang mga bahagi na gumagawa ng gawaing ito.

Cathode Ray Tube (CRT)

Ang cathode ray tube ay ang pinakamahalagang bahagi ng CRO.Ginagawa nito ang dalawang pangunahing trabaho: pinoproseso nito ang signal at ipinapakita ito sa isang screen.Sa loob ng CRT, walang hangin (ito ay isang vacuum), na tumutulong sa mga electron na malayang gumalaw.An Gun ng elektron Sa isang dulo ay lumilikha ng isang manipis na sinag ng mga electron.Ang sinag na ito ay naglalakbay sa tubo at tumama sa isang screen sa kabilang linya.Kung saan man tumama ang beam, nag -iilaw ang screen.May Mga plato ng metal Sa loob na ilipat ang beam, pababa, kaliwa, o kanan.Pinapayagan nito ang mga hugis ng cro gumuhit ng alon sa screen.Ang CRT ay itinayo nang mabuti upang ang mga hugis na nakikita mo sa screen ay tumutugma sa totoong signal, nang walang pagbaluktot.

Gun ng elektron

Ang elektronong baril ay lumilikha at kinokontrol ang beam ng elektron.Mayroon itong maraming bahagi.A Filament (tulad ng sa isang light bombilya) ay nagiging mainit kapag ang isang maliit na electric kasalukuyang dumadaan dito.Pinainit nito ang Cathode, na pagkatapos ay naglalabas ng maliliit na particle na tinatawag Mga Elektron.A control grid nakaupo sa tabi ng katod.Kinokontrol nito kung gaano karaming mga electron ang pinapayagan, na nagbabago kung paano maliwanag ang sinag ay.Pagkatapos, ang pagtuon at pabilis na anod ay nagpapabilis sa mga electron at hilahin ito sa a masikip na sinag.Ang lahat ng mga bahaging ito ay dapat na maayos na nababagay.Kahit na ang mga maliliit na pagbabago sa boltahe ay maaaring makaapekto sa hugis o kalinawan ng larawan sa screen.

Mga plato ng deflection

Sa loob ng CRT, mayroong dalawang pares ng mga metal plate.Ang Y-plate Ilipat ang sinag pataas at pababa.Tumugon sila sa signal ng pag -input (ang bagay na sinusukat mo).Ang X-plate Ilipat ang sinag magkatabi.Karaniwan silang nakakakuha ng isang matatag na signal ng tiyempo.Habang gumagalaw ang beam, sinusubaybayan nito ang hugis ng signal sa screen.Dahil sa pag -setup na ito, makikita mo kung paano nagbabago ang signal sa paglipas ng panahon.Ang mga plato ay idinisenyo upang tumugon nang pantay -pantay, kaya ang display ay mananatiling tumpak.

Fluorescent screen

Sa dulo ng tubo ay isang screen na pinahiran ng posporo, isang materyal na kumikinang kapag tinamaan ng mga electron.Ang glow na ito ay ang nakikita mo bilang isang bakas o maliwanag na lugar sa screen.Ang screen ay maaaring mamula ng berde o asul, depende sa uri ng ginamit na posporo.Ito ay bahagyang hubog upang mabawasan ang pagbaluktot ng imahe at mas madaling makita mula sa iba't ibang mga anggulo.Ang lakas ng beam at ang uri ng patong ay nakakaapekto kung gaano maliwanag at matalim ang hitsura ng imahe.

Salamin ng Salamin

Ang lahat ng mga bahagi ng CRT ay nakapaloob sa isang malakas na shell ng baso.Pinapanatili nito ang hangin at pinapanatili ang vacuum, na kinakailangan para sa mga electron na maglakbay nang walang panghihimasok.Ang mga panloob na dingding ay natatakpan ng isang manipis na layer ng conductive coating (tulad ng grapayt) na tumutulong sa gabay na hindi nagamit na mga electron na ligtas na malayo at pinapanatili ang matatag na beam.Kung ang vacuum seal na ito ay masira, ang CRT ay tumitigil sa pagtatrabaho nang maayos at hindi maaayos.

Paano gumagana ang CRO?

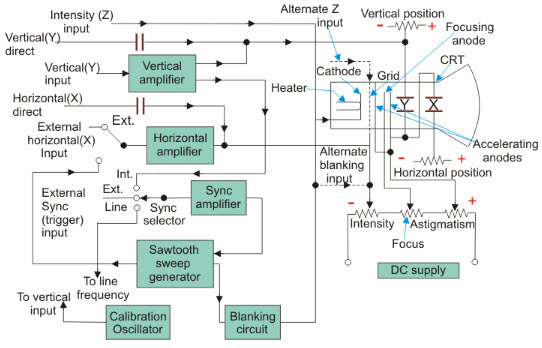

Larawan 4. Paggawa ng Cro

Ang pagtatrabaho ng isang cathode ray oscilloscope ay umiikot sa pagbuo at pagkontrol ng isang electron beam upang biswal na magpakita ng mga signal ng elektrikal.Sa loob ng CRT (Cathode Ray Tube), isang pinainit Cathode naglalabas ng mga electron, na kung saan ay pinabilis sa pamamagitan ng pagpabilis ng mga anod at hugis sa isang makitid na sinag gamit ang Mga elemento ng pagtuon.Ang sinag na ito ay nakadirekta patungo sa isang screen na pinahiran ng posporo, kung saan lumilikha ito ng isang nakikitang lugar kapag ito ay tumama.Ang patayong paggalaw ng sinag na ito ay kinokontrol ng Vertical deflection plate, na tumatanggap ng signal ng pag -input sa pamamagitan ng Vertical amplifier.

Habang nag -iiba ang signal, nagbabago ang boltahe sa mga plate na ito, na nagiging sanhi ng pag -alis ng beam nang pataas.Kasabay nito, ang Pahalang na mga plato ng pagpapalihis ay hinihimok ng isang boltahe ng boltahe mula sa Sawtooth sweep generator, na pinalakas ng Pahalang na amplifier, na nagiging sanhi ng paglipat ng sinag mula kaliwa hanggang kanan sa isang palaging rate.Lumilikha ito ng isang base ng oras, na nagpapahintulot sa CRO na ipakita kung paano nagbabago ang signal ng input sa paglipas ng panahon.A Pag -sync ng amplifier Tinitiyak na ang pagwalis ay nagsisimula sa isang pare -pareho na punto sa bawat ikot ng signal, na nagpapatatag ng alon sa screen.Karagdagang mga circuit tulad ng Blanking circuit maiwasan ang mga hindi ginustong mga bakas sa panahon ng pagbabalik.Sama -sama, pinapayagan ng pag -setup na ito ang CRO na i -convert ang mga de -koryenteng signal sa isang visual waveform para sa pagsusuri.

Mga mode ng operasyon ng CRO

Ang isang cathode ray oscilloscope (CRO) ay maaaring gumana sa iba't ibang mga mode upang makatulong sa iba't ibang uri ng mga sukat ng signal.Ang bawat mode ay may isang espesyal na paggamit depende sa nais mong makita o sukatin.

At Y-t mode (boltahe kumpara sa oras)

Ito ang pinaka -karaniwang ginagamit na mode sa isang CRO.Ipinapakita nito kung paano nagbabago ang boltahe ng isang signal sa paglipas ng panahon.Ang vertical line (y-axis) ay nagpapakita ng boltahe, at ang pahalang na linya (x-axis) ay nagpapakita ng oras.Nakatutulong ito para sa pagtingin sa mga bagay tulad ng mga tunog na alon, electronic pulses, o anumang signal na nagbabago sa oras.

At X-y mode

Sa mode na ito, ang CRO ay gumuhit ng isang signal laban sa isa pa.Sa halip na oras sa x-axis, gumagamit ito ng isa pang signal ng boltahe.Ito ay kapaki -pakinabang para sa paghahambing ng dalawang signal nang sabay.Halimbawa, kung ang dalawang signal ay wala sa pag -sync (o wala sa phase), malinaw na ipinapakita ng mode na ito.Maaari rin itong lumikha ng mga kagiliw -giliw na mga hugis na tinatawag na Lissajous pattern, na makakatulong sa iyo na pag -aralan ang ugnayan sa pagitan ng dalawang signal.

At Dual-trace mode

Hinahayaan ka ng mode na ito na makita ang dalawang mga alon sa screen nang sabay.Ito ay kapaki -pakinabang kung nais mong ihambing ang mga signal, tulad ng input at output ng isang circuit.Ginagawa ito ng CRO alinman sa pamamagitan ng paglipat ng mabilis sa pagitan ng dalawang mga channel (napakabilis na mukhang pareho ang laging nasa) o sa pamamagitan ng paggamit ng dalawang magkahiwalay na mga beam ng elektron (sa dual-beam cros).Sa ganitong paraan, maaari mong suriin kung paano kumilos nang sabay -sabay ang dalawang bahagi ng isang sistema.

At Sweep mode

Ang mode ng walis ay tumutukoy sa kung paano kinokontrol ng CRO ang kaliwa-kanan na paggalaw ng display, na kung saan ay ang base ng oras.Ang walis ay gumagalaw sa sinag sa buong screen sa isang matatag na rate, upang makita mo kung paano nagbabago ang isang signal sa paglipas ng panahon.Maaari mong ayusin ang bilis ng walisin upang mag -zoom in o out sa isang signal.Maaari ka ring magtakda ng isang gatilyo, kaya ang alon ay nagsisimula sa parehong punto sa bawat oras, na nagbibigay sa iyo ng isang matatag, malinaw na larawan sa halip na isang paglukso o pag -anod ng isa.

Mga uri ng CRO

Maraming mga uri ng mga CRO ang umiiral upang tumugma sa iba't ibang mga kinakailangan sa teknikal:

Analog Cro

Ang isang analog cathode ray oscilloscope (CRO) ay ang tradisyonal na uri ng oscilloscope na gumagamit ng mga sangkap na elektronikong elektronik upang ipakita ang mga alon.Kapag inilalapat ang isang signal, ipinapakita ito nang direkta sa screen nang walang pagkaantala.Ginagawa nitong napakabilis at perpekto ng analog CRO para sa pag -obserba ng mga signal na patuloy na nagbabago at mabilis, tulad ng mga nasa audio o radio circuit.Ang mga alon ay ipinapakita bilang makinis, tuluy -tuloy na mga linya.Gayunpaman, ang isang pangunahing limitasyon ng mga analog cros ay hindi nila maiimbak o mai -save ang mga alon.Kapag nawala ang isang signal, wala na ito sa screen at hindi masuri.Dahil dito, ang mga analog cros ay hindi angkop para sa pagkuha ng mga bihirang o maikling buhay na signal na mabilis na nangyayari at hindi ulitin.

Digital Storage Oscilloscope (DSO)

Ang isang digital na oscilloscope ng imbakan, na madalas na tinatawag na isang DSO, ay isang modernong uri ng CRO na nagko-convert ng mga signal ng analog sa digital data gamit ang isang espesyal na sangkap na tinatawag na isang analog-to-digital converter.Kapag ang signal ay nasa digital form, maaaring maiimbak ito ng DSO sa memorya, ipakita ito sa screen, at payagan na i -pause, i -replay, o mag -zoom in sa signal para sa detalyadong pagsusuri.Ang tampok na ito ay ginagawang kapaki-pakinabang ang DSO para sa pagkuha ng maikli, bihirang, o isang beses na mga kaganapan sa signal na hindi makaligtaan ng isang analog CRO.Karaniwan ding dumating ang mga DSO na may mga advanced na tampok tulad ng awtomatikong pagsukat, mga cursors para sa tumpak na pagbabasa, at mga pagpipilian upang kumonekta sa mga computer o USB drive para sa pag -save ng data.Dahil sa kanilang mga kakayahan sa pag -iimbak at pagsusuri, ang mga DSO ay malawakang ginagamit sa parehong edukasyon at industriya para sa isang malawak na hanay ng mga aplikasyon.

Mixed Signal Oscilloscope (MSO)

Ang isang halo -halong signal oscilloscope, o MSO, ay isang uri ng digital oscilloscope na maaaring hawakan ang parehong mga analog at digital signal nang sabay.Pinagsasama nito ang mga tampok ng isang digital na pag -iimbak ng oscilloscope na may mga dagdag na channel na idinisenyo upang basahin ang mga digital na signal, na karaniwang nasa anyo ng mga halaga ng binary alinman sa o off, 1 o 0. Ginagawa nitong kapaki -pakinabang ang mga MSO para sa pagsusuri ng mga system na kasama ang parehong mga uri ng mga signal, tulad ng microcontroller, digital logic circuit, at FPGAs.Sa pamamagitan ng isang MSO, maaari mong tingnan ang mga analog waveform sa tabi ng mga digital na signal sa parehong screen, na ginagawang mas madali upang makita kung paano nakikipag -ugnay ang iba't ibang mga bahagi ng isang sistema.Halimbawa, maaari mong suriin kung ang isang digital control signal ay lumiliko at obserbahan kung paano tumugon ang analog na bahagi ng circuit.Ginagawa nitong MSO ang isang malakas na tool para sa pagtatrabaho sa mga modernong elektronikong sistema na naghahalo ng analog at digital na teknolohiya.

Mga kalamangan at kawalan ng Cro

Kalamangan	Mga Kakulangan
Real-time na display ng alon	Napakalaking disenyo dahil sa CRT, na ginagawang malaki at mabigat ang mga ito
Pinapayagan ng mataas na bandwidth ang tumpak na pagsubaybay ng mga mabilis na signal	Walang built-in na imbakan o automation, manu-manong interpretasyon kinakailangan
Nagbibigay ng tumpak na mga sukat ng amplitude, oras, at Kadalasan	Steeper learning curve, nangangailangan ng pag -unawa sa iba't -ibang mga kontrol
Sinusuportahan ang dual-trace at multi-channel na pagtingin	Ang mataas na panloob na boltahe ay nagdudulot ng mga panganib sa kaligtasan, lalo na Sa panahon ng pagsubok sa high-boltahe
Ang matibay na konstruksyon, lalo na ang mga bersyon ng CRT ay maaaring tumagal sa loob ng mga dekada	Ang pagpapanatili at pag -aayos ay kumplikado dahil sa vacuum tube mga sangkap

Mga Aplikasyon

Narito ang ilang mga karaniwang paraan na ginagamit ito:

AtPag -broadcast

Ang mga CRO ay napaka -kapaki -pakinabang sa pag -broadcast ng radyo at TV.Tumutulong sila na suriin ang lakas at kalidad ng mga signal sa AM at FM radio, pati na rin sa mga video system.Sa pamamagitan ng pagtingin sa mga alon sa screen, masisiguro nilang malinaw at gumagana nang maayos ang mga signal.Kung ang isang bagay ay mali, ang CRO ay maaaring makatulong na makahanap at ayusin ang problema nang mabilis.

At Power Electronics

Sa Power Electronics, tinutulungan ng mga CRO kung paano kumilos ang mga circuit kapag naka -on at naka -off, o kapag nagbago ang lakas.Ang mga biglaang pagbabagong ito ay tinatawag na "transients."Maaaring ipakita ng mga CRO kung gaano kabilis o mabagal ang isang switch ay gumagana, at kung ang mga control system ay gumagana sa tamang paraan.Napakahalaga nito kapag nagdidisenyo ng mga system tulad ng mga inverters o power supply.

At Pang -agham na Pananaliksik

Sa mga lab ng agham, ang mga CRO ay ginagamit sa panahon ng mga eksperimento upang tumingin sa mga signal ng elektrikal.Halimbawa, maaaring magamit ito upang suriin kung paano kumilos ang mga alon sa mga circuit, o pag -aralan ang mga bagay tulad ng magnetic o tunog na alon.Makakatulong ito na maunawaan kung ano ang reaksyon ng iba't ibang mga sistema sa ilalim ng iba't ibang mga kondisyon.Ang CRO ay ginagawang madaling makita at mag -aral ang CRO.

At Automotiko at avionics

Tumutulong din ang mga CRO sa mga sasakyan at sasakyang panghimpapawid.Marami ang gumagamit ng mga ito upang tumingin sa mga signal mula sa mga sensor, mga sistema ng pag -aapoy, o mga yunit ng kontrol.Kung ang isang sistema ng kotse o sistema ng eroplano ay hindi gumagana nang tama, maaaring ipakita ng CRO kung saan bumabagsak ang signal.Ginagawa nitong mas madali upang mahanap at ayusin ang mga problema nang mabilis at ligtas.

At Mga aparatong medikal

Marami ang gumagamit ng mga CRO sa mga medikal na makina tulad ng ECGS (na nagpapakita ng mga tibok ng puso) at EMG (na nagpapakita ng aktibidad ng kalamnan).Ipinapakita ng CRO ang mga pattern ng mga de -koryenteng signal sa katawan, na tumutulong sa diagnosis at siguraduhin na ang mga makina ay gumagana nang tama.Napakahalaga nito para sa pangangalaga at kaligtasan ng pasyente.

Konklusyon

Ang CRO ay isang kapaki -pakinabang na tool na nagbibigay -daan sa iyo kung paano nagbabago ang mga signal ng elektrikal sa paglipas ng panahon sa pamamagitan ng pagguhit ng mga alon sa isang screen.Gumagamit ito ng isang beam ng elektron at mga espesyal na plato sa loob ng isang vacuum tube upang makita ang signal.Ang bawat bahagi ng CRO, mula sa amplifier hanggang sa trigger at screen, ay nagtutulungan upang maipakita nang malinaw ang signal.Ang iba't ibang mga mode ay hayaan kang tingnan ang mga signal sa iba't ibang paraan, at maaari kang pumili sa pagitan ng mga pangunahing modelo ng analog o mga advanced na uri ng digital.Kahit na mayroon itong ilang mga limitasyon, ang CRO ay ginagamit pa rin ngayon dahil mabilis, tumpak, at kapaki -pakinabang para sa pagsuri sa mga circuit, paglutas ng mga problema, at mga sistema ng pagsubok sa maraming larangan.
