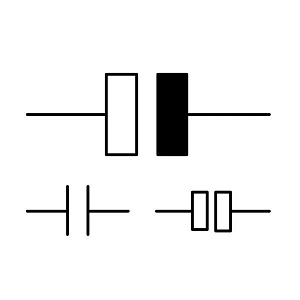

Sa mga diagram ng circuit, ang mga capacitor ay ipinapakita gamit ang pinasimple na mga graphical na simbolo na nakikipag -usap sa kanilang pag -uugali sa kuryente at kung minsan ang kanilang konstruksyon.Ang pinaka -pangunahing simbolo ay dalawang magkakatulad na linya, ngunit maaari itong mag -iba depende sa uri ng kapasitor.Ang mga non-polarized capacitor ay gumagamit ng dalawang magkaparehong magkakatulad na linya sa mga guhit ng eskematiko.Ang disenyo na ito ay nagpapahiwatig na ang sangkap ay walang polarity, nangangahulugang maaari itong konektado sa alinmang direksyon.Ang mga capacitor na ito ay karaniwan sa mga circuit ng AC, pag -filter, pagkabit ng signal, at mga aplikasyon ng tiyempo dahil pinangangasiwaan nila ang alternating o hindi natukoy na kasalukuyang mga direksyon.Ang mga polarized capacitor ay naiiba sa minarkahan.Ang isang linya ay nananatiling tuwid, habang ang iba ay hubog o mas maikli, na nagpapahiwatig ng negatibong terminal.Minsan ang isang plus sign ay idinagdag sa tabi ng tuwid na linya upang bigyang -diin ang tamang orientation.Karaniwan ito sa mga circuit ng DC kung saan ang pagbabalik sa polaridad ay maaaring makapinsala sa sangkap o circuit.

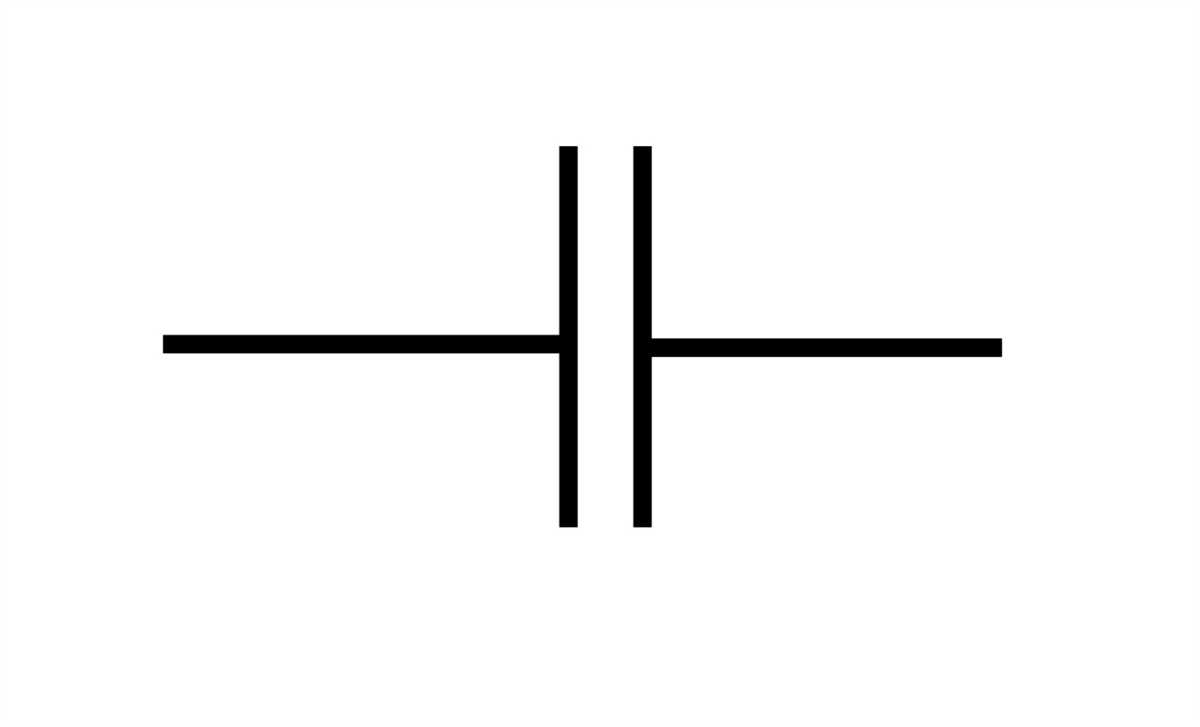

Larawan 2. Nakapirming simbolo ng kapasitor

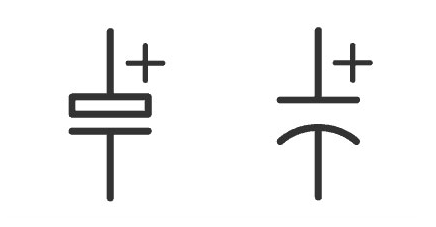

Ang mga polarized capacitor ay may isang espesyal na simbolo sa mga diagram ng circuit na nagpapakita kung aling paraan ang dapat nilang konektado.Ang isang bahagi ng simbolo ay karaniwang may isang tuwid na linya para sa positibong (+) na bahagi, at ang kabilang panig ay maaaring hubog, mas maikli, o nawawala upang ipakita ang negatibong ( -) na bahagi.Maraming mga beses, ang isang plus sign (+) ay idinagdag din sa tabi ng positibong terminal upang gawing malinaw ito.Ang mga simbolo na ito ay napakahalaga, dahil ang paglalagay ng isang polarized capacitor sa maling paraan ay maaaring maging sanhi ng mga malubhang problema tulad nito na maaaring tumigil sa pagtatrabaho, pagtagas, o kahit na sumabog.Ang mga capacitor na ito ay madalas na ginagamit sa mga circuit ng supply ng kuryente, kung saan makakatulong sila na makinis ang boltahe at panatilihing matatag ang mga bagay.
Isa sa kanilang pangunahing pakinabang ay maaari silang mag -imbak ng maraming enerhiya sa a Maliit na puwang.Ngunit gumagana lamang sila nang maayos kung nakakonekta sa tamang paraan. Dahil sensitibo sila sa direksyon, ang simbolo sa circuit Ang diagram ay kumikilos tulad ng isang tanda ng babala.Ito ay nagpapaalala sa iyo na suriin kung aling panig ang positibo at kung saan negatibo kapag inilalagay mo ang kapasitor sa a circuit o pag -aayos ng isa.Makakatulong ito upang maiwasan ang mga pagkakamali at pinapanatili ang circuit ligtas at gumana nang maayos.

Larawan 3. Polarized na simbolo ng kapasitor

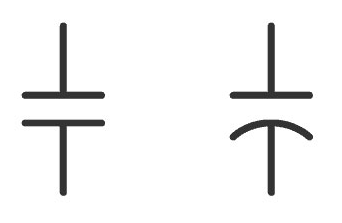

Ang mga non-polarized capacitor ay ipinapakita sa mga diagram ng circuit na may isang simpleng simbolo na gawa sa dalawang pantay, tuwid na linya na nakalagay sa magkatabi.Walang mga palatandaan o minus na mga palatandaan dahil ang mga capacitor na ito ay walang positibo o negatibong panig.Maaari silang konektado sa alinmang direksyon at gumagana pa rin ang pareho, na ginagawang madali silang gamitin sa maraming uri ng mga circuit.Kasama sa pangkat na ito ang ilang mga uri ng mga capacitor, tulad ng ceramic, mica, papel, at pelikula.Kahit na sila ay ginawa mula sa iba't ibang mga materyales, lahat sila ay gumagamit ng parehong pangunahing simbolo sa mga diagram.
Makakatulong ito na mapanatiling malinaw at simpleng basahin ang mga diagram.Mahalaga ang mga non-polarized capacitor sa mga circuit kung saan ang mga de-koryenteng kasalukuyang daloy sa parehong direksyon, tulad ng sa AC (alternating kasalukuyang) mga sistema.Madalas silang ginagamit para sa pagkabit (pagpasa ng mga signal sa pagitan ng mga bahagi ng isang circuit), pagkabulok (pag -alis ng ingay o pagpapanatiling matatag ang boltahe), at pag -tune (pag -aayos ng mga dalas sa mga bagay tulad ng mga radio).Dahil hindi sila sensitibo sa kung aling paraan sila ay konektado, perpekto sila para sa mga ganitong uri ng gawain.

Larawan 4. Hindi simbolo ng capacitor na hindi polarized

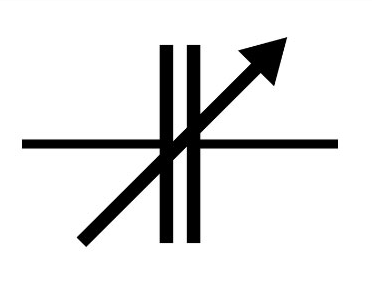

Ang mga variable na capacitor ay mukhang tulad ng regular (naayos) na mga capacitor sa mga guhit ng circuit.Pareho silang may dalawang tuwid na linya na nagpapakita ng mga metal plate sa loob ng bahagi.Ngunit ang mga variable na capacitor ay may isang bagay na labis, isang diagonal arrow na dumadaan sa isa sa mga linya.Ipinapakita ng arrow na ito na ang kapasitor ay maaaring mabago o nababagay.Ang mga bahaging ito ay ginagamit sa mga circuit kung saan mahalaga ang pag -tune, tulad ng sa mga radio, tunog filter, o mga aparato na gumagamit ng ilang mga frequency.
Ang dahilan kung bakit sila kapaki -pakinabang ay dahil maaari mong i -knob o ilipat ang isang bahagi sa loob nila upang baguhin kung magkano ang singil na maaari nilang hawakan.Makakatulong ito sa circuit na gumana sa tamang setting.Ang arrow sa simbolo ay nagsasabi rin sa mga tao na nagtatayo o nag -aayos ng circuit na ang bahaging ito ay kailangang madaling maabot.Iyon ay dahil ang isang tao ay maaaring kailanganin upang ayusin ito sa pamamagitan ng kamay sa ibang pagkakataon.Halimbawa, sa isang old-style radio, ang pag-on ng pag-tune ng dial ay maaaring talagang baguhin ang setting sa isang variable na kapasitor sa loob.

Larawan 5. Variable na simbolo ng kapasitor
Ang mga capacitor ng bipolar ay gumagamit ng parehong pangunahing simbolo tulad ng mga hindi polarized capacitors: dalawang pantay na haba na magkakatulad na linya na may isang maliit na agwat sa pagitan nila, at walang mga palatandaan o marking upang ipakita ang positibo o negatibong panig.Ang simbolo na ito ay nagpapakita na ang mga capacitor na ito ay walang kinakailangang direksyon para sa kasalukuyang daloy, gumagana ang parehong kahit anong paraan na nakakonekta sila sa isang circuit.Ginagawa nitong perpekto ang mga bipolar capacitor para sa mga circuit kung saan ang direksyon ng boltahe ay patuloy na nagbabago, tulad ng sa alternating kasalukuyang (AC) system.
Kasama sa mga karaniwang gamit ang mga kagamitan sa audio, kung saan ang mga signal ay pabalik -balik, at mga circuit control circuit, kung saan ang boltahe ay madalas na lumipat ng direksyon.Dahil ang mga capacitor na ito ay hindi nagmamalasakit sa polarity, maaari nilang hawakan ang mga ganitong uri ng mga pagbabago nang ligtas at epektibo.Ang simpleng simbolo ay kapaki -pakinabang dahil binabawasan nito ang pagkalito sa panahon ng pag -install o pag -aayos.Malinaw na sinasabi sa iyo na ang kapasitor ay maaaring pumunta sa alinmang paraan, hindi tulad ng mga polarized na uri na dapat na mai -install nang tama upang gumana nang maayos at ligtas.

Larawan 6. simbolo ng bipolar capacitor

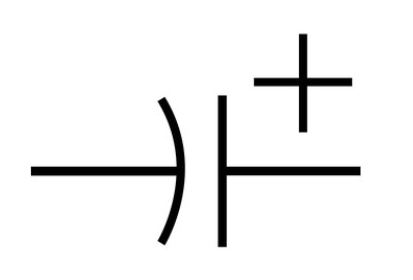

Ang mga capacitor ng polymer ay gumagamit ng parehong simbolo sa mga diagram ng circuit tulad ng iba pang mga polarized electrolytic capacitors.Ang simbolo na ito ay may tuwid na linya para sa positibong panig at alinman sa isang hubog na linya o walang linya para sa negatibong panig.Upang gawin itong mas malinaw, ang isang "+" sign ay madalas na idinagdag malapit sa positibong terminal.Kahit na ang simbolo ay mukhang pareho para sa parehong polimer at regular na electrolytic capacitor, ang mga aktwal na bahagi ay karaniwang may mga label upang ipakita kung anong uri sila.Ang mga polymer capacitor ay espesyal dahil mayroon silang mas mababang pagtutol sa loob (tinatawag na ESR), na tumutulong sa kanila na tumugon nang mas mabilis at mas mahusay na gumana.
Tumatagal din sila at hawakan ang init na mas mahusay kaysa sa regular na mga capacitor ng electrolytic.Dahil sa mga tampok na ito, ang mga capacitor ng polymer ay madalas na ginagamit sa mga mabilis na digital system tulad ng mga processors ng computer at mga suplay ng kuryente, kung saan mahalaga ang matatag na boltahe at mabilis na pagganap.Ngunit dahil sila ay polarized, mahalaga na ikonekta ang mga ito sa tamang paraan.Kung ang positibo at negatibong panig ay baligtad, ang kapasitor ay maaaring hindi gumana nang maayos o maaari pa itong masira.

Larawan 7. Simbolo ng Polymer Capacitor

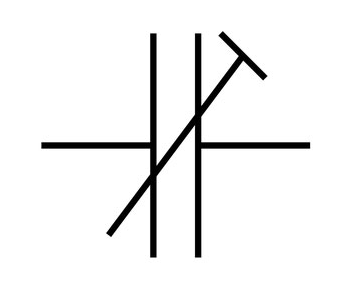

Ang mga trimmer capacitor ay mukhang maraming tulad ng variable na mga capacitor sa mga diagram ng circuit, ngunit mayroon silang maliit na pagkakaiba sa simbolo.Mayroong isang maikling, matalim na linya o arrow na tumatawid sa regular na simbolo ng kapasitor.Ipinapakita nito na ang bahagi ay maaaring nababagay, ngunit hindi ito nangangahulugang mababago nang madalas.Ang mga trimmer capacitor ay maliliit na bahagi na dumiretso sa isang circuit board.Nababagay ang mga ito gamit ang isang maliit na tool, tulad ng isang distornilyador.Marami ang hindi lumiliko sa lahat ng oras, isang beses lamang sa pagbuo o pag -aayos.Kapag nakatakda, karaniwang mananatili sila sa ganoong paraan.
Ang mga trimmer capacitor ay ginagamit sa mga circuit kung saan ang katumpakan ay mahalaga tulad ng sa mga oscillator, radio frequency (RF) circuit, at mga sistema ng komunikasyon.Sa mga ganitong uri ng mga circuit, kahit na ang mga maliliit na pagbabago sa kapasidad ay maaaring makaapekto sa pagganap, kaya ang maingat na pag -calibrate sa panahon ng pag -setup ay napakahalaga.Ang natatanging simbolo para sa mga trimmer capacitor ay tumutulong na kilalanin na ang sangkap na ito ay isang "set-it-and-leave-it" na uri ng bahagi, hindi isang bagay na regular na nababagay.Makakatulong ito upang maiwasan ang mga pagkakamali at tinitiyak na ang circuit ay patuloy na tumatakbo nang maayos sa paglipas ng panahon.

Larawan 8. simbolo ng trimmer capacitor

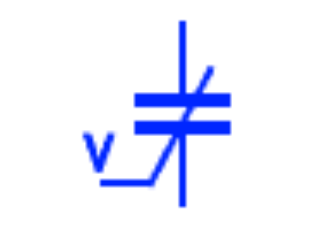

Ang mga capacitor na umaasa sa boltahe, na tinatawag ding mga varactors o varicap diode, ay mga espesyal na uri ng mga capacitor na nagbabago ang kapasidad depende sa boltahe na inilalapat sa kanila.Sa mga diagram ng circuit, ipinapakita ang mga ito gamit ang regular na simbolo ng kapasitor, ngunit may isang diagonal na arrow na tumuturo patungo sa isa sa mga linya.Sinasabi sa amin ng arrow na ang halaga ng kapasitor ay hindi naayos, nag -aayos ito kapag nagbabago ang boltahe.Ang mga varactor ay lubhang kapaki-pakinabang sa mga circuit na kailangang baguhin ang dalas, tulad ng mga oscillator na kinokontrol ng boltahe o pag-tune ng mga circuit sa mga radio, TV, at iba pang mga sistema ng komunikasyon.Habang nagbabago ang boltahe, ang mga kapasidad ay nagbabago, na nagiging sanhi ng dalas ng circuit na umakyat o pababa.Ang kakayahang baguhin ang kapasidad na may boltahe ay ginagawang mahalaga ang mga varactor para sa mga gawain tulad ng dalas ng modulation at pag -tune ng signal.Kahit na mukhang regular silang mga capacitor sa ilang mga paraan, naiiba ang pag -uugali ng mga varactor.

Larawan 9. Simbolo na nakasalalay sa boltahe

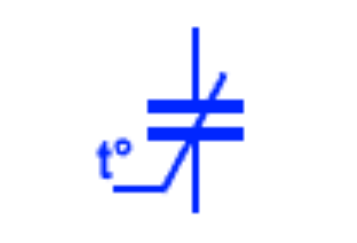

Ginagamit ng mga capacitor na nakasalalay sa temperatura ang karaniwang simbolo ng kapasitor, na binubuo ng dalawang magkakatulad na linya, ngunit may dagdag na pagmamarka upang ipakita na ang kanilang pag-uugali ay nagbabago sa temperatura.Ang labis na pagmamarka na ito ay madalas na isang liham na Greek tulad ng α (alpha), o kung minsan ay isang arrow o label na kasama ang impormasyon na may kaugnayan sa temperatura.Ang mga simbolo na ito ay ipaalam sa amin na ang kapasidad ng sangkap ay hindi naayos, ngunit sa halip ay nagbabago kapag tumaas o bumagsak ang temperatura.Ang mga capacitor na ito ay espesyal na ginawa upang mabawasan o madagdagan ang kanilang kapasidad bilang tugon sa mga pagbabago sa temperatura, na makakatulong sa balanse ang mga epekto ng temperatura sa mga sensitibong circuit.
Karaniwang ginagamit ang mga ito sa mga circuit ng tiyempo, mga oscillator, at mga sistema ng control control kung saan mahalaga ang matatag na pagganap, kahit na ang kapaligiran ay nagiging mainit o malamig.Kung ang kapasidad ay mag -drift nang labis sa temperatura, ang tiyempo o dalas ng circuit ay maaaring maging hindi tumpak.Sa pamamagitan ng paggamit ng mga capacitor na umaasa sa temperatura, maaari mong mapanatili ang mas matatag na circuit.Ginagawang mas madali itong pumili ng tamang kapasitor kapag kinakailangan ang kabayaran sa temperatura para sa tumpak at maaasahang operasyon.

Larawan 10. simbolo ng kapasitor na nakasalalay sa temperatura
Ang pag -alam ng mga simbolo ng kapasitor ay tumutulong sa iyo na maunawaan ang mga circuit na mas mahusay at maiwasan ang mga pagkakamali kapag kumokonekta sa mga bahagi.Ang gabay na ito ay nagpakita kung paano ang bawat simbolo ay tumutugma sa uri ng kapasitor at kung ano ang ginagawa nito sa isang circuit.Kung ito ay nag -iimbak ng enerhiya, pag -filter ng mga signal, o pag -tune ng isang dalas, ang bawat simbolo ay nagbibigay sa iyo ng mga pahiwatig tungkol sa kung paano gumagana ang bahagi.Sa pamamagitan ng pag -aaral ng mga simbolo na ito, maaari kang gumana sa mga electronics nang mas ligtas at tama.
Mangyaring magpadala ng isang pagtatanong, tutugon kami kaagad.
Ang mga simbolo sa isang kapasitor ay nagpapahiwatig ng halaga ng kapasidad nito (tulad ng 10µF o 100NF), rating ng boltahe (hal.ginamit sa isang circuit.
Para sa mga polarized capacitor tulad ng mga uri ng electrolytic o tantalum, ang positibong binti ay karaniwang mas mahaba at maaaring minarkahan ng isang "+" sa katawan, habang ang negatibong panig ay madalas na may isang guhit o minus sign;Ang mga non-polarized capacitor tulad ng mga uri ng ceramic o film ay walang polarity at maaaring konektado alinman sa paraan.
Ang simbolo ng "U" sa isang kapasitor ay isang kapalit ng liham na Greek na "µ" (micro) at ginagamit upang ipahiwatig ang mga microfarads (µF), kaya halimbawa, ang "4U7" ay nangangahulugang 4.7 microfarads, na ginamit kapag ang pag -print ng character na character ay hindi praktikal.
Ang mga titik na "K" at "J" sa isang kapasitor ay tumutukoy sa mga halaga ng pagpapaubaya, kung saan ang "K" ay nangangahulugang ± 10% at "J" ay nangangahulugang ± 5%, na nagpapahiwatig kung magkano ang aktwal na kapasidad ay maaaring magkakaiba mula sa nakasaad na halaga nito.
Ang mga marka ng capacitor ay binabasa sa pamamagitan ng pagbibigay kahulugan sa mga code tulad ng mga direktang halaga (hal., 10µF 25V), tatlong-digit na mga code (e.g., 104 = 100NF), mga code ng sulat para sa pagpapaubaya (hal., J = ± 5%), at mga tagapagpahiwatig ng polaridad tulad ng isang guhit o "+" para sa negatibo o positibong tingga, na tumutulong upang makilala ang mga de-koryenteng katangian para sa wastong paggamit.
