Camshaft Position Sensor: Pag -andar, Mga Sintomas ng Pagkabigo, Pagsubok, at Mga Aplikasyon

Sa mga kotse ngayon, ang sensor ng posisyon ng camshaft ay isang pangunahing bahagi ng makina.Ang sensor na ito ay tumutulong sa computer ng kotse, na kilala bilang engine control module (ECM), siguraduhin na ang lahat sa engine ay tumatakbo nang maayos.Sinusuri nito kung nasaan ang camshaft at kung gaano kabilis ang paglipat nito, at sinabi sa ECM na ayusin ang tiyempo ng paghahatid ng gasolina at spark.Ginagawa nitong tumakbo ang kotse nang mas mahusay, gumamit ng gasolina nang mas mahusay, at makagawa ng mas kaunting polusyon.Ipapaliwanag ng artikulong ito kung ano ang ginagawa ng sensor ng posisyon ng camshaft, kung bakit mahalaga ito, at kung ano ang maaaring magkamali dito.

Catalog

Ano ang sensor ng posisyon ng camshaft?

Ang sensor ng posisyon ng camshaft ay isang mahalagang bahagi ng makina ng kotse.Tumutulong ito sa engine na tumakbo nang maayos sa pamamagitan ng pagkontrol kapag ang spark ay nag -plug ng apoy at kapag ang gasolina ay na -injected.Sinusubaybayan ng sensor na ito kung gaano kabilis ang pag -ikot ng camshaft at kung saan ito nakaposisyon.Pagkatapos ay ipinapadala nito ang impormasyong ito sa module ng control ng engine (ECM), na gumagamit ng data upang ayusin ang tiyempo ng engine para sa mas mahusay na pagganap, kahusayan ng gasolina, at mas mababang paglabas.Ang sensor ay inilalagay malapit sa camshaft upang maaari itong mangolekta ng tumpak na data.Ang eksaktong lokasyon nito ay nakasalalay sa disenyo ng engine at tagagawa ng kotse.

Ang trabaho ng sensor ay upang makita ang paggalaw ng camshaft nang walang pagkagambala.Tumutulong din ito sa engine na malaman kung aling silindro ang nasa power stroke, tinitiyak na ang iniksyon ng gasolina at pag -aapoy ay naka -sync sa crankshaft.Kahit na maliit ang sensor ng posisyon ng camshaft, gumaganap ito ng isang malaking papel sa kung gaano kahusay ang gumagana ng engine.Tumutulong ito nang maayos ang engine, mahusay na tumakbo, at matalino na gumamit ng gasolina.Kung wala ang sensor na ito, ang makina ay maaaring mag -apoy, stall, o may problema sa pagsisimula.Ginagawa nitong pangunahing bahagi ng modernong teknolohiya ng kotse.

Mga pag -andar ng sensor ng posisyon ng camshaft

Ang pangunahing pag -andar ng sensor ng posisyon ng camshaft ay upang subaybayan at iulat ang eksaktong posisyon at bilis ng pag -ikot ng camshaft para sa module ng control ng engine (ECM) upang ayusin ang iba't ibang mga aspeto ng operasyon ng engine.Ang sensor na ito ay patuloy na nagtitipon ng data upang matiyak na ang ECM ay maaaring tumpak na makontrol ang tiyempo ng iniksyon ng gasolina, tiyempo ng pag -aapoy, at variable na tiyempo ng balbula (VVT).Nang walang tumpak na pag -input mula sa sensor na ito, ang ECM ay magpupumilit na i -synchronize ang mga pag -andar na ito, na humahantong sa hindi mahusay na pagkasunog, nabawasan ang output ng kuryente, at nadagdagan ang pagkonsumo ng gasolina.Tumutulong ang sensor na makita ang anumang mga iregularidad sa paggalaw ng camshaft, tulad ng mga misfires o mekanikal na isyu, na maaaring negatibong makakaapekto sa pangkalahatang pagganap ng engine.Sa pamamagitan ng pagkilala sa mga hindi pagkakapare -pareho na ito, ang ECM ay maaaring gumawa ng mga pagsasaayos upang mapanatili ang maayos na operasyon at maiwasan ang potensyal na pinsala sa mga sangkap ng engine.

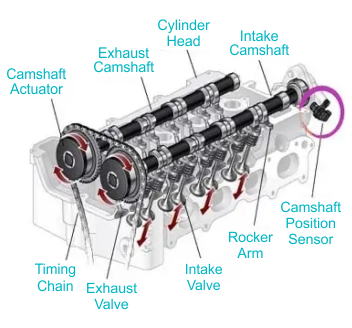

Larawan 2. Diagram ng isang (DOHC) engine na may sensor ng posisyon ng camshaft

Ang isa sa mga pangunahing responsibilidad ng sensor ng posisyon ng camshaft ay upang makatulong sa tumpak na tiyempo ng mga balbula ng paggamit at tambutso sa pamamagitan ng pag -relay ng data sa ECM.Dahil kinokontrol ng camshaft ang pagbubukas at pagsasara ng mga balbula na ito, pinapayagan ng data ng sensor ang ECM na matukoy ang eksaktong sandali para sa iniksyon ng gasolina at pag -aapoy ng spark.Mahalaga ang pag-synchronize na ito sapagkat ang pinaghalong gasolina ay dapat na mabalewala sa perpektong punto sa siklo ng pagkasunog upang ma-maximize ang output ng kuryente habang binabawasan ang nasayang na gasolina at paglabas.Kung ang sensor ng posisyon ng camshaft ay nabigo o nagbibigay ng hindi tumpak na data, ang engine ay maaaring makaranas ng magaspang na pag -idle, pag -aalangan sa panahon ng pagpabilis, o kahit na nakakagulat, dahil ang ECM ay hindi magagawang ayusin ang tiyempo ng balbula nang epektibo.Bukod dito, dahil ang camshaft ay umiikot sa kalahati ng bilis ng crankshaft, tinitiyak ng sensor na ang ECM ay maaaring magkakaiba sa pagitan ng mga stroke ng paggamit at tambutso, na pumipigil sa mga maling pagkakamali sa tiyempo na kung hindi man ay humantong sa kawalan ng kakayahan ng engine.Sa pamamagitan ng patuloy na pagsubaybay sa mga paggalaw na ito, tumutulong ang sensor na mapanatili ang maayos at pare -pareho na operasyon ng engine.

Ang isa pang pag -andar ng sensor ng posisyon ng camshaft ay ang papel nito sa pagsuporta sa variable na valve timing (VVT) system, na dinamikong inaayos ang tiyempo ng balbula upang ma -optimize ang pagganap sa ilalim ng iba't ibang mga kondisyon sa pagmamaneho.Sa mga sasakyan na nilagyan ng teknolohiyang VVT, ang ECM ay nakasalalay sa data mula sa sensor ng posisyon ng camshaft upang mabago ang tiyempo ng balbula batay sa mga kadahilanan tulad ng pag -load ng engine, bilis, at posisyon ng throttle.Sa pamamagitan nito, ang system ay maaaring mapabuti ang kahusayan ng gasolina sa mas mababang bilis habang ang pag -maximize ng kapangyarihan sa mas mataas na bilis, na lumilikha ng isang balanse sa pagitan ng pagganap at ekonomiya.Sa pamamagitan ng pag -optimize ng tiyempo ng mga balbula ng paggamit at tambutso, ang sensor ay nag -aambag sa mas mababang mga paglabas sa pamamagitan ng pagtiyak ng mas kumpletong pagkasunog ng gasolina.Ang iba't ibang uri ng mga sensor ng posisyon ng camshaft, ay nagbibigay ng tumpak at maaasahang paghahatid ng data sa ECM, tinitiyak na ang mga pagsasaayos na ginawa sa tiyempo ng balbula ay tumpak at tumutugon.

Lokasyon ng sensor ng posisyon ng camshaft

Ang sensor ng posisyon ng camshaft ay maingat na inilalagay sa makina upang matiyak na maaari itong tumpak na masubaybayan ang paggalaw ng camshaft.Habang ang eksaktong lokasyon nito ay nakasalalay sa paggawa at modelo ng sasakyan, karaniwang matatagpuan ito malapit sa ulo ng silindro, nakakabit sa takip ng tiyempo, o naka -mount sa block ng engine.Ang madiskarteng pagpoposisyon na ito ay nagbibigay -daan sa sensor upang mangolekta ng tumpak na data ng pag -ikot mula sa camshaft para sa pag -regulate ng tiyempo ng engine.Sa pamamagitan ng patuloy na pagsubaybay sa paggalaw ng camshaft, tumutulong ang sensor na matiyak na ang engine ay tumatakbo nang maayos at mahusay.Kung walang maayos na nakaposisyon na sensor, ang engine control module (ECM) ay hindi makakatanggap ng data upang ayusin nang tama ang tiyempo ng pag -aapoy at iniksyon ng gasolina.

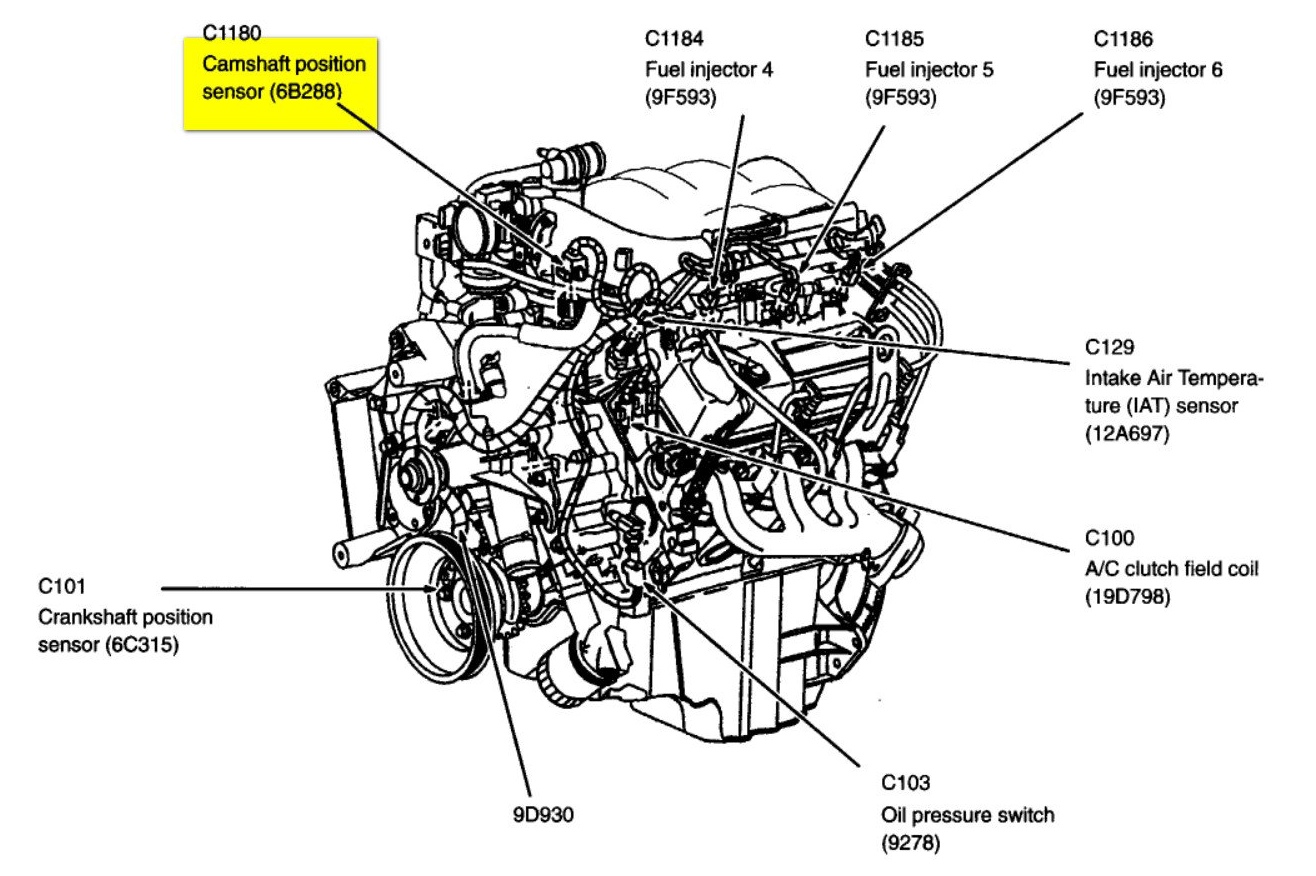

Larawan 3. Lokasyon ng sensor ng posisyon ng camshaft

Sa ilang mga makina, ang sensor ng posisyon ng camshaft ay nakatago sa likod ng takip ng tiyempo, na ginagawang mas mahirap na ma -access.Ang pag -abot sa sensor sa mga kasong ito ay maaaring mangailangan ng karagdagang mga hakbang, tulad ng pag -alis ng takip o iba pang mga kalapit na sangkap.Sa kabila ng labis na pagsisikap na kinakailangan para sa pag -access, mahalaga ang paglalagay na ito sapagkat pinapayagan nito ang sensor na makita ang mga pagbabago sa posisyon ng camshaft.Ang ECM ay nakasalalay sa data na ito upang makagawa ng patuloy na pagsasaayos na nagpapabuti sa pagganap ng engine, kahusayan ng gasolina, at pangkalahatang pag -agos.Ang wastong paglalagay ng sensor ay nagsisiguro na ang engine ay nagpapatakbo sa pinakamainam, binabawasan ang panganib ng mga misfires o mga isyu sa pagganap na maaaring lumitaw mula sa hindi tamang tiyempo.

Paano gumagana ang sensor ng posisyon ng camshaft?

Ang sensor ng posisyon ng camshaft ay gumagana sa pamamagitan ng pagtuklas ng pag -ikot ng camshaft at pag -convert ng kilusang ito sa mga elektronikong signal.Ang mga signal na ito ay pagkatapos ay ipinadala sa Engine Control Module (ECM), na gumagamit ng data upang ayusin ang tiyempo ng engine at iba pang mga operasyon.Ang paraan ng pagkuha ng sensor ng paggalaw ng camshaft ay nakasalalay sa tiyak na uri ng teknolohiyang ginagamit nito.Ang mga pinaka -karaniwang uri ay may kasamang magnetic, inductive, hall effect, at optical sensor.

Ang isang magnetic sensor ay nagpapatakbo batay sa mga pagbabago sa magnetic field.Habang umiikot ang camshaft, nagiging sanhi ito ng pagbabagu -bago sa magnetic field, na nakita ng sensor.Ang mga pagbabagong ito ay pagkatapos ay na -convert sa isang de -koryenteng signal na ipinadala sa ECM.Katulad nito, ang isang induktibong sensor ay gumagana gamit ang isang coil at magnet.Kapag ang camshaft ay umiikot, ang mga ngipin ng metal sa isang gear pass ng sensor, binabago ang magnetic field at bumubuo ng isang signal ng boltahe.

Ang isang sensor ng Hall Effect ay gumagana nang iba sa pamamagitan ng paggamit ng isang semiconductor chip upang makita ang mga magnetic field.Sa halip na umasa sa pagbabago ng mga antas ng boltahe, gumagawa ito ng isang digital signal na lumipat at naka -off habang umiikot ang camshaft.Pinapayagan nito ang ECM na makatanggap ng isang malinis at tumpak na signal.Sa kabilang banda, ang isang optical sensor ay gumagamit ng isang sinag ng ilaw at isang umiikot na disk na may mga puwang o butas.Habang ang disk ay sumulpot sa camshaft, nakakagambala ito sa light beam sa mga regular na agwat.Nakita ng sensor ang mga pagkagambala na ito at binabago ang mga ito sa mga senyas na nagpapahiwatig ng posisyon ng camshaft.

Ang bawat uri ng sensor ng posisyon ng camshaft ay may sariling mga pakinabang, ngunit ang lahat ng mga ito ay nagsisilbi ng parehong layunin, na nagbibigay ng ECM ng tumpak at data.Tinitiyak nito ang wastong pagganap ng engine, mahusay na pagkasunog ng gasolina, at makinis na operasyon ng sasakyan.

Mga uri at katangian ng mga sensor ng posisyon ng camshaft

Mayroong iba't ibang mga uri ng mga sensor ng posisyon ng camshaft, at naiuri sila batay sa kung paano sila nagpapatakbo.Ang tatlong pangunahing uri ay ang magnetic type sensor, ang sensor ng AC output, at sensor ng Hall Effect.Ang bawat isa sa mga sensor na ito ay gumagana sa isang bahagyang magkakaibang paraan at idinisenyo upang matugunan ang mga pangangailangan ng mga tiyak na sistema ng engine.Ang pag -unawa sa mga ganitong uri at ang kanilang mga katangian ay nakakatulong sa pagpili ng tamang sensor para sa isang sasakyan at pag -diagnose ng anumang mga problema na maaaring lumitaw.

Magnetic type sensor

Ang magnetic camshaft posisyon sensor ay gumagana gamit ang prinsipyo ng electromagnetic induction.Naglalaman ito ng isang permanenteng magnet at isang coil ng wire.Kapag umiikot ang camshaft, ang isang gulong na gulong o nag -aatubili ay pumasa malapit sa sensor, na nagiging sanhi ng mga pagbabago sa magnetic field.Ang mga pagbabagong ito ay lumikha ng isang electric signal na nag -iiba sa lakas at dalas, depende sa kung gaano kabilis ang pag -ikot ng camshaft.Ang ganitong uri ng sensor ay karaniwang inilalagay sa loob ng distributor o malapit sa camshaft.

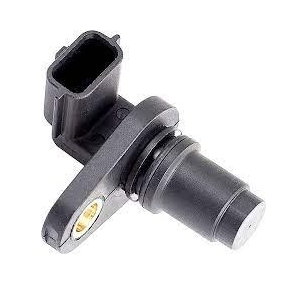

Larawan 4. Magnetic Type Camshaft Position Sensor

Gumagawa ito ng isang signal ng analog boltahe, na nangangahulugang patuloy na nagbabago ang signal habang gumagalaw ang camshaft.Ang isa sa mga pinakamalaking bentahe ng isang magnetic sensor ay ang pagiging simple at tibay nito.Hindi ito nangangailangan ng isang panlabas na mapagkukunan ng kuryente, ginagawa itong maaasahan sa maraming mga kondisyon ng engine.Gayunpaman, mayroon itong ilang mga drawbacks.Ang lakas ng signal ay maaaring maapektuhan ng mga pagbabago sa temperatura at ang eksaktong posisyon ng sensor.Kung ang sensor ay hindi inilalagay nang tama, o kung ito ay masyadong mainit, ang pagganap nito ay maaaring bumaba.

AC output sensor

Ang sensor ng posisyon ng AC output camshaft ay bumubuo ng isang alternating kasalukuyang (AC) signal kapag umiikot ang camshaft.Ang sensor na ito ay gumagana sa isang wheel wheel, na maingat na nag -spaced ng mga ngipin.Habang ang mga ngipin na ito ay dumadaan sa sensor, lumikha sila ng isang boltahe ng AC na ginagamit ng ECM upang matukoy ang posisyon ng camshaft at ang tiyempo ng mga cylinders ng engine.Ang sensor na ito ay karaniwang matatagpuan malapit sa camshaft at madalas na isinama sa iba pang mga sangkap ng tiyempo sa engine.

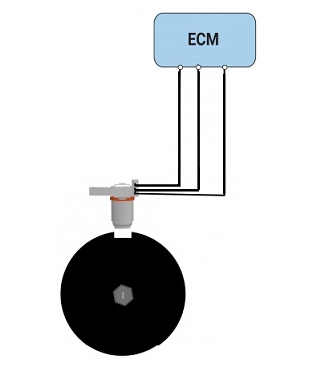

Larawan 5. AC output sensor type sensor

Ang pangunahing bentahe nito ay gumagawa ito ng isang malakas na signal, kahit na ang engine ay tumatakbo sa mababang bilis.Ginagawa nitong isang mahusay na pagpipilian para sa pagtiyak na ang ECM ay tumatanggap ng tumpak na data sa lahat ng mga kondisyon sa pagmamaneho.Gayunpaman, ang signal mula sa isang sensor ng AC output ay kailangang maiproseso bago magamit ito ng ECM.Nangangahulugan ito na ang ECM ay dapat magkaroon ng tamang teknolohiya upang bigyang kahulugan ang data nang maayos.

Hall Effect Sensor

Ang sensor ng posisyon ng Hall Effect Camshaft ay mas advanced kaysa sa iba pang mga uri.Gumagana ito gamit ang isang semiconductor chip na nakakakita ng mga pagbabago sa isang magnetic field.Ang sensor na ito ay may tatlong mga wire: ang isa para sa kapangyarihan, isa para sa lupa, at isa para sa pagpapadala ng signal.Kapag ang isang metal na bagay, tulad ng isang nag -aatubili o gulong ng gulong, ay gumagalaw sa sensor, binabago nito ang magnetic field.Nag -trigger ito ng epekto sa Hall, na gumagawa ng isang digital signal sa anyo ng ON/OFF pulses.

Larawan 6. Hall Effect Camshaft Sensor

Ang ganitong uri ng sensor ay inilalagay malapit sa camshaft sprocket o tiyempo na gear.Hindi tulad ng mga magnetic sensor, na gumagawa ng isang analog signal, ang sensor ng Hall Effect ay bumubuo ng isang digital signal.Ginagawa nitong mas tumpak at maaasahan.Hindi rin ito gaanong apektado ng mga pagbabago sa temperatura o pagkagambala sa kuryente, na nangangahulugang nagbibigay ito ng tumpak na data sa ilalim ng iba't ibang mga kondisyon.Gayunpaman, ang ganitong uri ng sensor ay nangangailangan ng isang mapagkukunan ng kuryente upang mapatakbo.Kung nabigo ito, maaari itong maging mas mahirap na mag -diagnose at mag -ayos kumpara sa mas simpleng sensor.

Ang mga kable at signal ng paghahatid ng sensor ng posisyon ng camshaft

Ang sensor ng posisyon ng camshaft (CMP) ay isang mahalagang sangkap sa modernong panloob na mga engine ng pagkasunog, na responsable para sa pagsubaybay sa posisyon at bilis ng pag -ikot ng camshaft.Ang data na ito ay pagkatapos ay ipinadala sa Electronic Control Unit (ECU), na gumagamit nito upang ayusin ang mga pangunahing pag -andar ng engine tulad ng pag -aapoy ng pag -aapoy, iniksyon ng gasolina, at tiyempo ng balbula.Sa pamamagitan ng pagtiyak na ang ECU ay tumatanggap ng tumpak at impormasyon tungkol sa posisyon ng camshaft, ang sensor ay tumutulong na ma -optimize ang kahusayan ng engine, output ng kuryente, at kontrol ng mga emisyon.Kung walang maayos na gumaganang sensor ng posisyon ng camshaft, ang ECU ay hindi maaaring tumpak na mag -coordinate ng mga operasyon ng engine, na maaaring humantong sa hindi magandang pagganap, nadagdagan ang pagkonsumo ng gasolina, at kahit na pagkabigo ng engine sa mga malubhang kaso.Mahalaga ang sensor na ito sa mga modernong makina na umaasa sa sunud -sunod na iniksyon ng gasolina at variable na tiyempo ng balbula, dahil ang anumang hindi tumpak sa data ng posisyon ng camshaft ay maaaring makagambala sa buong proseso ng pagkasunog.

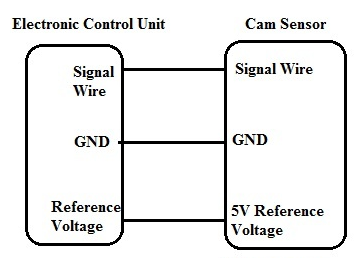

Larawan 7. Ang mga kable ng sensor ng camshaft

Sa isang three-wire camshaft posisyon sensor sensor, ang sensor ay electrically na konektado sa ECU sa pamamagitan ng tatlong natatanging mga wire: ang signal wire, ground (GND) wire, at ang sanggunian ng boltahe ng sanggunian.Ang bawat isa sa mga wire na ito ay gumaganap ng isang papel sa pagtiyak na ang sensor ay nagpapatakbo nang tama.Ang signal wire ay may pananagutan para sa pagpapadala ng data ng posisyon mula sa sensor sa ECU.Habang umiikot ang camshaft, nakita ng sensor ang paggalaw nito at na -convert ito sa isang elektrikal na signal, na pagkatapos ay ipinadala sa pamamagitan ng signal wire sa ECU.Pinapayagan nito ang ECU upang matukoy ang eksaktong tiyempo ng iniksyon ng gasolina at pag -aapoy ng spark, tinitiyak ang makinis na operasyon ng engine.Ang ground (GND) wire ay nagbibigay ng de -koryenteng saligan upang makumpleto ang circuit, na pumipigil sa mga pagbabagu -bago ng kuryente na maaaring makagambala sa pagganap ng sensor.Ang sangguniang boltahe ng sanggunian, na karaniwang nagbibigay ng isang matatag na 5V mula sa ECU, pinipilit ang sensor, na pinapayagan itong makabuo ng isang tumpak at pare -pareho na signal.Kung ang alinman sa mga wire na ito ay nasira o naka -disconnect, ang sensor ay maaaring mabigong magpadala ng data nang tama, na humahantong sa mga isyu sa pagganap ng engine.

Habang umiikot ang camshaft sa panahon ng operasyon ng engine, ang sensor ng posisyon ng camshaft ay patuloy na sinusubaybayan ang posisyon nito at nagpapadala ng kaukulang mga signal ng boltahe sa ECU.Ginagamit ng ECU ang impormasyong ito upang ayusin ang paghahatid ng gasolina, tiyempo ng pag -aapoy, at tiyempo ng balbula, tinitiyak ang pinakamainam na kahusayan ng pagkasunog.Sa mga makina na nilagyan ng variable na mga sistema ng valve timing (VVT), ang sensor ng posisyon ng camshaft ay gumaganap ng isang mas mahalagang papel sa pamamagitan ng pagbibigay ng data na nagbibigay -daan sa ECU na ayusin ang tiyempo ng balbula nang pabago -bago para sa mas mahusay na ekonomiya ng gasolina at pagganap.Ang isang hindi nakakagulat na sensor o may kamaliang mga kable ay maaaring humantong sa iba't ibang mga isyu sa engine, kabilang ang mga maling pag -iingat, magaspang na pag -aasawa, pag -aalangan sa panahon ng pagpabilis, hindi magandang ekonomiya ng gasolina, at kahit na isang makina na hindi nagsimula.Sa maraming mga kaso, ang ECU ay makakakita ng isang kasalanan sa sensor circuit at i-trigger ang check engine light (CEL), na nag-iimbak ng isang diagnostic na code ng problema (DTC) na maaaring makuha gamit ang isang scanner ng OBD-II.

Ang regular na inspeksyon at pagpapanatili ng sensor ng posisyon ng camshaft at ang mga kable nito ay kailangan upang matiyak ang maaasahang pagganap ng engine.Kung ang engine ay nagpapakita ng mga sintomas ng isang hindi pagtupad na sensor, dapat isagawa ang isang masusing proseso ng diagnostic, kasama na ang pagsuri sa mga koneksyon sa mga kable ng sensor, pagsubok sa supply ng boltahe, at pagsuri sa sensor mismo para sa pinsala o kontaminasyon.Sa ilang mga kaso, ang isang marumi o nasira na sensor ay maaaring maging sanhi ng pansamantalang pagkawala ng signal, na humahantong sa mga isyu sa pagganap ng sporadic engine.Ang pagpapalit ng isang maling sensor ng posisyon ng camshaft ay karaniwang isang prangka na proseso, ngunit ang pagtiyak ng tamang koneksyon sa mga kable ay mahalaga lamang.Ang isang mahusay na gumaganang sensor ng posisyon ng camshaft ay nagbibigay-daan sa ECU na tumpak na kontrolin ang mga operasyon ng engine, pagpapabuti ng kahusayan, pagbabawas ng mga paglabas, at pagpapahusay ng pangkalahatang pagganap sa pagmamaneho.

Paano makita ang mga isyu sa sensor ng posisyon ng camshaft?

Ang isang maling sensor ng posisyon ng camshaft ay maaaring maging sanhi ng mga malubhang isyu sa pagganap ng engine.Nasa ibaba ang mga pangunahing sintomas, ang kanilang mga sanhi, at kung paano nakakaapekto sa iyong sasakyan:

Misfires ng engine

Kapag ang mga pagkakamali sa sensor ng camshaft sensor, ang ECM ay tumatanggap ng hindi tamang data tungkol sa posisyon ng camshaft.Ito ay nakakagambala sa tumpak na koordinasyon sa pagitan ng mga iniksyon ng gasolina at sistema ng pag -aapoy, na humahantong sa hindi wastong tiyempo ng iniksyon ng gasolina.Bilang isang resulta, ang pagkasunog ay maaaring hindi mangyari nang tama sa isa o higit pang mga cylinders, na nagiging sanhi ng maling apoy.Maaari mong mapansin ang mga sintomas tulad ng pag -aalangan habang nagmamaneho, isang magaspang o nanginginig na karanasan sa pagmamaneho, o isang biglaang pagkawala ng kapangyarihan kapag nagpapabilis.Ang mga madalas na misfires ay maaaring dagdagan ang mga paglabas, bawasan ang kahusayan ng engine, at maging sanhi ng pangmatagalang pinsala sa mga sangkap ng engine.Kung iniwan ang hindi nabibilang, ang paulit -ulit na mga misfires ay maaaring mag -trigger ng ilaw ng engine ng tseke at humantong sa mas malubhang pagkabigo sa mekanikal.

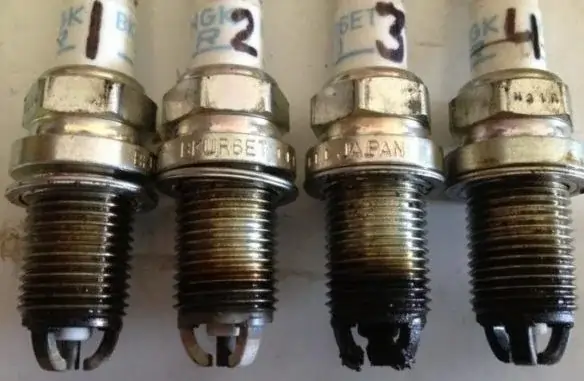

Larawan 8. Fouled at nasira na mga spark plugs dahil sa mga misfires ng engine

Hindi magandang ekonomiya ng gasolina

Ang sensor ng posisyon ng camshaft ay gumaganap ng isang papel sa pag -regulate ng iniksyon ng gasolina sa pamamagitan ng pagtulong sa ECM na matukoy ang tamang dami ng gasolina na kinakailangan para sa pinakamainam na pagkasunog.Kapag nabigo ang sensor, ang ECM ay maaaring mag -iniksyon ng labis o masyadong maliit na gasolina, na nagiging sanhi ng hindi mahusay na pagkasunog at pagbabawas ng pangkalahatang ekonomiya ng gasolina.Nangangahulugan ito na ang engine ay magsusunog ng mas maraming gasolina kaysa sa kinakailangan, na humahantong sa mas mataas na pagkonsumo ng gasolina at pagtaas ng mga gastos sa bomba.Ang isang kapansin -pansin na pagbagsak sa kahusayan ng gasolina ay maaari ring magpahiwatig na ang engine ay nagbabayad para sa hindi tamang data sa pamamagitan ng pagtatrabaho nang mas mahirap kaysa sa nararapat.Sa paglipas ng panahon, ang labis na pilay na ito ay maaaring mapabilis ang pagsusuot at luha sa iba't ibang mga sangkap ng engine, na potensyal na humahantong sa karagdagang mga isyu sa mekanikal.Kung napansin mo ang pagbawas sa mileage, mahalaga na mag -diagnose at matugunan kaagad ang problema.

Magaspang na idling

Ang isang hindi pagtupad na sensor ng posisyon ng camshaft ay maaaring maging sanhi ng pakikibaka ng makina upang mapanatili ang isang matatag na idle.Nang walang tumpak na data mula sa sensor, maaaring maling akusahan ng ECM ang halo ng air-fuel at pag-aapoy ng tiyempo, na humahantong sa hindi wastong pag-uugali ng engine kapag ang sasakyan ay nagpapahinga.Maaari kang makaranas ng labis na mga panginginig ng boses, pagbabagu -bago ng mga RPM, o kahit na marinig ang hindi pangkaraniwang mga ingay na nagmula sa makina.Sa ilang mga kaso, ang makina ay maaaring tumigil kapag huminto sa isang pulang ilaw o habang nag -idle sa trapiko.Ang isyung ito ay maaaring maging mas malubha sa paglipas ng panahon, na ginagawang mahirap na panatilihing maayos ang engine.Ang pagwawalang -bahala ng magaspang na pag -idle ay maaaring humantong sa karagdagang pinsala sa mga sangkap ng pag -aapoy at gasolina, na ginagawang mas magastos ang pag -aayos sa katagalan.

Kahirapan sa pagsisimula ng makina

Ang sensor ng posisyon ng camshaft ay tumutulong sa ECM na matukoy ang eksaktong posisyon ng mga piston bago ang pag -aapoy.Kung ang sensor ay nagsisimula na mabigo, maaari itong magpadala ng mahina, maantala, o hindi tamang mga signal, na ginagawang mahirap para magsimula ang makina.Maaari itong magresulta sa pag -cranking ng engine para sa isang pinalawig na panahon bago tuluyang i -on o, sa ilang mga kaso, hindi pagtupad upang magsimula nang buo.Ang paulit -ulit na pagsisimula ng mga isyu ay maaaring maglagay ng karagdagang pilay sa baterya at starter motor, na pinatataas ang panganib ng napaaga na pagkabigo ng mga sangkap na ito.Kung ang iyong sasakyan ay madalas na nagpupumilit na magsimula, mahalaga na suriin kung ang sensor ng posisyon ng camshaft ay ang salarin.Ang pagpapalit ng isang hindi pagtupad na sensor nang maaga ay maaaring maiwasan ang hindi kinakailangang pagsusuot sa iba pang mga bahagi ng panimulang sistema.

Jerking o stalling habang nagmamaneho

Ang mga hindi pantay na signal mula sa isang may sira na sensor ng posisyon ng camshaft ay maaaring humantong sa biglaang pagkawala ng kuryente habang nagmamaneho.Maaari mong mapansin ang pag -jerking ng sasakyan o pag -aalangan, lalo na sa panahon ng pagpabilis, dahil ang engine ay nagpupumilit upang mapanatili ang wastong tiyempo.Maaari itong gumawa ng pagmamaneho na hindi mahuhulaan at hindi ligtas sa trapiko o sa bilis ng highway.Sa mga malubhang kaso, ang makina ay maaaring ganap na walang babala nang walang babala, na nagdudulot ng peligro sa kaligtasan.Ang isang nakakagulat na makina ay maaaring mapanganib kung nangyari ito sa gitna ng isang intersection o habang pinagsama ang isang highway.Kung ang iyong sasakyan ay nakakaranas ng madalas na mga kuwadra o biglaang pag -uudyok ng mga galaw, mahalaga na suriin at palitan ang sensor ng posisyon ng camshaft sa lalong madaling panahon upang maibalik ang maayos at maaasahang pagganap.

Karaniwang mga sanhi ng pagkabigo ng sensor ng posisyon ng camshaft

Ang sensor ng posisyon ng camshaft ay gumaganap ng isang papel sa tiyempo at pagganap ng engine, ngunit tulad ng anumang sangkap, madaling kapitan ng pagkabigo sa paglipas ng panahon.Maraming mga kadahilanan ang nag -aambag sa madepektong paggawa nito, mula sa mga impluwensya sa kapaligiran hanggang sa mekanikal na pagsusuot at hindi wastong pag -install.Ang pag -unawa sa mga sanhi na ito ay makakatulong sa pag -diagnose ng mga isyu nang maaga at maiwasan ang hindi inaasahang mga problema sa engine.

Mga kondisyon sa kapaligiran

Ang malupit na mga kondisyon sa kapaligiran, tulad ng matinding temperatura, mataas na kahalumigmigan, at pagkakalantad sa dumi o labi, ay maaaring magkaroon ng epekto sa kahabaan ng sensor ng posisyon ng camshaft.Dahil ang sensor ay matatagpuan sa loob ng engine bay, patuloy itong sumailalim sa mataas na antas ng init, na maaaring humantong sa pagkasira ng panloob na circuitry nito.Sa paglipas ng panahon, ang matagal na pagkakalantad sa labis na init ay maaaring maging sanhi ng mga elektronikong sangkap ng sensor na mapalawak at kontrata, na humahantong sa microcracks sa circuitry at panghuling pagkabigo.Sa malamig na mga klima, ang mabilis na pagbabagu -bago ng temperatura ay maaari ring mag -ambag sa pagbuo ng kondensasyon, na potensyal na nagiging sanhi ng mga panloob na maikling circuit na nakakagambala sa paghahatid ng signal ng sensor.

Ang panghihimasok sa kahalumigmigan ay isa pang kadahilanan sa kapaligiran na maaaring negatibong nakakaapekto sa pag -andar ng sensor.Kung ang tubig o kahalumigmigan ay tumatakbo sa pabahay ng sensor, maaari itong humantong sa kaagnasan ng mga panloob na mga kable at konektor, nagpapahina sa kondaktibiti ng elektrikal.Ang salt salt at kemikal na ginagamit para sa de-icing sa mga kondisyon ng taglamig ay maaaring mapabilis ang kaagnasan, higit na ikompromiso ang pagiging epektibo ng sensor.Bilang karagdagan, ang alikabok, dumi, at mga labi mula sa mga walang kalsada na kalsada o pagmamaneho sa labas ng kalsada ay maaaring makaipon sa paligid ng sensor, na nakaharang sa kakayahang makita nang tumpak ang posisyon ng camshaft.Kung walang wastong kalasag at pagpapanatili, ang matagal na pagkakalantad sa mga elementong ito ay maaaring unti -unting humantong sa pagkabigo ng sensor.

Kontaminasyon

Ang mga pagtagas ng langis at kontaminasyon mula sa mga likido ng engine ay maaaring makaapekto sa pagganap ng sensor ng posisyon ng camshaft sa pamamagitan ng nakakasagabal sa kakayahang makita nang tumpak ang posisyon ng pag -ikot ng camshaft.Kung ang engine ay bubuo ng isang pagtagas ng langis dahil sa isang pagod na takip ng balbula ng balbula, pagtagas ng mga seal ng camshaft, o isang kamalian na sistema ng bentilasyon ng crankcase, ang langis ay maaaring tumulo sa sensor, na lumilikha ng isang layer ng grime at nalalabi.Ang buildup na ito ay maaaring i -insulate ang sensor mula sa pagtanggap ng wastong magnetic signal mula sa camshaft, na humahantong sa hindi tumpak na pagbabasa o kumpletong pagkabigo ng sensor.Ang kontaminasyon ng langis ay maaaring tumulo sa mga de -koryenteng konektor ng sensor, na nagiging sanhi ng hindi magandang koneksyon at magkakasunod na pagkawala ng signal, na maaaring mag -trigger ng ilaw ng check engine at nakakaapekto sa pagganap ng engine.

Bukod sa kontaminasyon ng langis, ang mga shavings ng metal mula sa panloob na pagsusuot ng engine ay maaari ring ikompromiso ang kawastuhan ng sensor.Dahil maraming mga sensor sa posisyon ng camshaft ang umaasa sa isang magnetic field upang makita ang paggalaw ng camshaft, ang pagkakaroon ng maliliit na partikulo ng metal ay maaaring makagambala sa patlang na ito, na humahantong sa hindi wastong pagbabasa ng sensor.Ang mga metal shavings na ito ay maaaring magmula sa mga pagod na mga bahagi ng tiyempo, hindi wastong pagpapadulas, o labis na pagsusuot ng engine sa paglipas ng panahon.Ang mga regular na pagbabago sa langis at inspeksyon ay makakatulong na mabawasan ang panganib ng kontaminasyon at matiyak na ang sensor ay nananatiling libre mula sa mga hadlang na maaaring mapahamak ang pag -andar nito.

Mekanikal na pagsusuot at pagtanda

Tulad ng anumang iba pang sangkap ng engine, ang sensor ng posisyon ng camshaft ay nakakaranas ng natural na pagsusuot at luha sa paglipas ng panahon dahil sa matagal na pagkakalantad sa mga panginginig ng engine, mga siklo ng init, at patuloy na operasyon.Bilang edad ng sensor, ang mga panloob na sangkap na elektroniko ay maaaring magpabagal, na humahantong sa pagbawas ng kawastuhan sa pagtuklas sa posisyon ng camshaft.Ang plastik na pabahay ng sensor ay maaari ring maging malutong mula sa paulit -ulit na pagkakalantad sa stress ng init at engine, pinatataas ang posibilidad ng mga bitak at pagkabigo.Bukod dito, ang mga sangkap ng pag -aatubili o tiyempo na ang sensor ay nakikipag -ugnay sa maaaring masira sa paglipas ng panahon, na nagiging sanhi ng sensor na makipaglaban sa posisyon ng pagbabasa nang tumpak.

Ang mga de -koryenteng mga kable at konektor na nauugnay sa sensor ay maaari ring lumala sa edad, na humahantong sa mga intermittent na isyu sa koneksyon.Ang mga naka -fray o malutong na mga kable ay maaaring maging sanhi ng hindi pantay na mga signal ng elektrikal, na nagreresulta sa mga maling pagkakamali, pag -iingat, o pag -aalangan sa panahon ng pagpabilis.Sa ilang mga kaso, ang mga maluwag o corroded na mga konektor ng koryente ay maaaring lumikha ng hindi magandang pakikipag -ugnay, na humahantong sa hindi wastong pag -uugali ng engine at mga code ng problema sa diagnostic.Ang mga regular na inspeksyon ng mga kable ng sensor at nakapalibot na mga sangkap ay makakatulong na makita ang mga palatandaan ng pagtanda bago sila tumaas sa mga malubhang isyu sa pagganap.

Hindi wastong pag -install o paghawak

Ang maling pag -install ng sensor ng posisyon ng camshaft ay maaaring humantong sa napaaga na pagkabigo sa pamamagitan ng paglalagay ng hindi kinakailangang stress sa sangkap o nagdudulot ng hindi tamang pagkakahanay sa camshaft.Kung ang sensor ay labis na napapansin sa panahon ng pag -install, maaari itong i -crack o i -distort ang pabahay, na nakakaapekto sa kakayahang gumana nang tama.Sa kabilang banda, kung ito ay maluwag na naka -install, maaari itong mag -vibrate nang labis, na humahantong sa hindi tumpak na pagbabasa o kumpletong detatsment mula sa naka -mount na posisyon nito.Ang pagsunod sa inirekumendang mga pagtutukoy ng metalikang kuwintas ng tagagawa ay mahalaga upang matiyak ang isang ligtas ngunit hindi nakakapinsalang pag-install.

Ang paggamit ng mababang kalidad na sensor ng aftermarket ay maaaring dagdagan ang posibilidad ng napaaga na pagkabigo.Ang murang o hindi maganda na panindang sensor ay maaaring hindi matugunan ang parehong tibay at pamantayan sa pagganap tulad ng mga OEM (Orihinal na Tagagawa ng Kagamitan), na humahantong sa mas maiikling mga lifespans at madalas na kapalit.Ang magaspang na paghawak sa panahon ng pagpapanatili, tulad ng pag -drop ng sensor o paghila sa mga kable ng kable nang napakalakas, ay maaari ring makapinsala sa maselan na mga panloob na circuit.Ang mga mekanika at may -ari ng sasakyan ay dapat mag -ingat kapag pinapalitan ang sensor upang maiwasan ang pagpapakilala ng hindi kanais -nais na stress na maaaring paikliin ang buhay na pagpapatakbo nito.

Pagsubok at pagpapanatili ng sensor ng posisyon ng camshaft

Ang pagtiyak ng wastong paggana ng sensor ng posisyon ng camshaft ay mahalaga para sa pagpapanatili ng kahusayan at pagganap ng engine.Ang isang may sira na sensor ay maaaring humantong sa mga isyu tulad ng magaspang na pag-idle, hindi magandang pagbilis, maling pag-aalsa, o kahit na isang kondisyon na walang pagsisimula.Upang maiwasan ang mga problemang ito, kinakailangan ang regular na pagsubok at pagpapanatili.

Pagsubok sa sensor ng posisyon ng camshaft

Ang isa sa mga pinaka -epektibong paraan upang masubukan ang sensor ng posisyon ng camshaft ay sa pamamagitan ng paggamit ng isang digital multimeter upang masukat ang boltahe, paglaban, at output ng signal.Ang proseso ng pagsubok ay karaniwang nagsasangkot sa mga sumusunod na hakbang:

1. Visual Inspection

Bago gamitin ang anumang mga tool sa pagsubok, magsimula sa isang masusing visual na inspeksyon ng sensor ng posisyon ng camshaft at ang mga nakapalibot na sangkap nito.Maghanap para sa anumang mga palatandaan ng pisikal na pinsala, tulad ng mga bitak, kaagnasan, kontaminasyon ng langis, o maluwag na konektor.Dahil ang sensor ay madalas na nakalantad sa init, panginginig ng boses, at mga likido sa engine, ang mga de -koryenteng konektor at kable ng kable ay maaaring lumala sa paglipas ng panahon.Kung mayroong anumang mga frayed wire o maluwag na koneksyon, dapat silang ayusin o mapalitan bago magpatuloy sa karagdagang pagsubok.Minsan, ang isang may sira na sensor ay maaaring hindi ang ugat ng isyu.Ang nasira na mga kable, hindi magandang saligan, o isang mahina na baterya ay maaari ring humantong sa hindi tumpak na pagbabasa.Ang pagtiyak na ang mga kable ay buo at ang sensor ay ligtas na naka -mount ay makakatulong na maalis ang mga maling diagnosis at kapalit.Kung ang lahat ay mukhang buo sa panahon ng inspeksyon, magpatuloy sa pagsubok sa elektrikal upang kumpirmahin kung tama ba ang sensor.

2. Pagsuri para sa Power Supply

Kapag kumpleto ang visual inspeksyon, ang susunod na hakbang ay upang mapatunayan na ang sensor ay tumatanggap ng tamang boltahe ng supply ng kuryente.Karamihan sa mga sensor ng posisyon ng camshaft ay nagpapatakbo sa alinman sa 5V o 12V, na ibinibigay ng Engine Control Unit (ECU).Upang suriin ito, itakda ang iyong digital multimeter sa mode ng boltahe ng DC at ikonekta ang positibong pagsisiyasat sa power wire ng sensor habang pinagbabatayan ang negatibong pagsisiyasat.Sa pag -aapoy ay nakabukas sa posisyon sa ON (nang hindi sinimulan ang makina), dapat ipakita ng multimeter ang inaasahang saklaw ng boltahe.Kung ang sensor ay hindi tumatanggap ng kapangyarihan, ang isyu ay maaaring magsinungaling sa mga kable ng kable, fuse, o ECU kaysa sa mismong sensor.Ang isang hinipan na fuse o isang nasira na wire ay maaaring makagambala sa supply ng kuryente, na nagiging sanhi ng sensor na hindi gumana.Kung ang boltahe ay naroroon ngunit nakakaranas pa rin ng mga isyu, ang karagdagang pagsubok sa output ng signal ng sensor ay kinakailangan upang matukoy kung ang sensor mismo ay may depekto.

3. Pagsukat ng output ng signal

Matapos kumpirmahin ang supply ng kuryente, ang susunod na hakbang ay upang suriin ang output ng signal ng sensor upang matiyak na nagpapadala ito ng tumpak na data sa ECU.Habang ang makina ay tumatakbo o cranking, ikonekta ang mga probes ng multimeter sa signal wire at ground ng sensor.Ang boltahe ay dapat na magbago habang ang camshaft ay umiikot, sa pagitan ng 0.5V at 5V sa isang sensor na epekto ng hall o paggawa ng isang alternating kasalukuyang (AC) signal sa isang magnetic na pag-aatubili ng sensor.Kung ang boltahe ay nananatiling pare -pareho o nasa labas ng inaasahang saklaw, ang sensor ay maaaring hindi makita nang tama ang posisyon ng camshaft.Ang isang faulty signal ay maaaring maging sanhi ng mga isyu sa tiyempo, na humahantong sa mga misfires, magaspang na idling, o hindi magandang kahusayan ng gasolina.Kung napansin ang isang abnormal na signal, inirerekomenda na siyasatin ang reluctor wheel (para sa mga magnetic sensor) o palitan ang sensor kung kinakailangan.

4. Pagsubok sa Paglaban (para sa ilang mga sensor)

Ang ilang mga uri ng mga sensor ng posisyon ng camshaft, magnetic sensor ng pag -aatubili, ay maaaring masuri sa pamamagitan ng pagsukat ng kanilang pagtutol.Upang maisagawa ang pagsubok na ito, itakda ang multimeter sa setting ng OHMS (ω) at ikonekta ang mga probes sa mga terminal ng sensor.Ihambing ang pagbabasa ng paglaban sa mga pagtutukoy na ibinigay ng tagagawa ng sasakyan.Ang pagbabasa na masyadong mataas o masyadong mababa ay maaaring magpahiwatig ng isang panloob na kasalanan sa loob ng sensor.Gayunpaman, hindi lahat ng mga sensor ng posisyon ng camshaft ay maaaring masuri sa ganitong paraan.Ang mga sensor ng Hall-effect, na bumubuo ng isang digital square-wave signal, ay walang masusukat na pagtutol.Sa halip, ang mga sensor na ito ay umaasa sa boltahe at pagsubok sa signal.Kung ang iyong uri ng sensor ay sumusuporta sa pagsubok sa paglaban, ang pagsuri para sa mga paglihis mula sa karaniwang saklaw ay makakatulong upang matukoy kung kailangan itong mapalitan.

5. Pagsubok sa Oscilloscope (Advanced na Paraan)

Para sa isang mas malalim na pagsusuri ng pagganap ng sensor ng camshaft, ang isang oscilloscope ay maaaring magamit upang obserbahan ang signal waveform nito.Hindi tulad ng isang multimeter, na nagbibigay lamang ng mga pagbasa ng numero ng boltahe, ang isang oscilloscope ay nagpapakita ng isang graph ng output ng sensor, na nagpapahintulot sa mas tumpak na mga diagnostic.Ang isang maayos na gumaganang sensor ay makagawa ng isang matatag, pana -panahong alon na tumutugma sa posisyon ng pag -ikot ng camshaft.Kung ang alon ay hindi regular, mahina, o nawawalang mga seksyon, maaari itong magpahiwatig ng pagkasira ng sensor, mga isyu sa mga kable, o mga problema sa camshaft mismo.Ang pagsubok sa Oscilloscope ay kapaki -pakinabang kapag nag -diagnose ng mga kabiguan ng sensor na maaaring hindi napansin na may isang karaniwang multimeter.Habang ang pamamaraang ito ay nangangailangan ng mas advanced na mga tool at kaalaman, nagbibigay ito ng pinaka tumpak na pagtatasa ng kalusugan ng sensor.

Pagpapanatili ng sensor ng posisyon ng camshaft

Ang regular na pagpapanatili ay tumutulong upang maiwasan ang napaaga na pagkabigo ng sensor at tinitiyak ang pinakamainam na pagganap ng engine.Ang mga pinakamahusay na kasanayan ay kasama ang:

1. Pagpapanatiling malinis ang sensor

Ang dumi, langis, at mga labi ay maaaring makaipon sa sensor ng posisyon ng camshaft, na potensyal na nakakaapekto sa kakayahang makita nang tumpak ang posisyon ng camshaft.Dahil ang sensor ay nagpapatakbo sa isang high-heat, high-vibration environment, ang mga kontaminado ay maaaring makagambala sa paghahatid ng signal nito, na humahantong sa hindi wastong pagbabasa o kumpletong kabiguan.Mahalaga ang regular na paglilinis sa pagpapanatili ng wastong pag -andar ng sensor at maiwasan ang mga maling signal na maaaring mag -trigger ng mga ilaw sa engine o mga isyu sa pagganap.Upang linisin nang epektibo ang sensor, gumamit ng isang naaangkop na elektrikal na contact cleaner o isang di-residue spray na idinisenyo para sa mga sensitibong sangkap.Iwasan ang paggamit ng malupit na mga solvent o naka -compress na hangin, dahil maaaring masira nito ang mga maselan na sangkap ng sensor.Kapag naglilinis, malumanay na alisin ang anumang dumi o buildup ng langis, tinitiyak na ang ibabaw ng sensor ay nananatiling walang mga hadlang.Siguraduhing suriin ang nakapalibot na lugar para sa mga pagtagas o labis na grime, dahil maaaring magpahiwatig ito ng mas malaking mga isyu sa engine na nag -aambag sa kontaminasyon ng sensor.

2. Sinusuri ang mga kable at konektor

Ang sensor ng posisyon ng camshaft ay nakasalalay sa isang matatag na koneksyon sa koryente upang gumana nang tama.Sa paglipas ng panahon, ang pagkakalantad sa init, kahalumigmigan, at mga panginginig ng engine ay maaaring humantong sa kaagnasan, mga frayed wire, o maluwag na konektor, na ang lahat ay maaaring maging sanhi ng kabiguan ng sensor o hindi wastong pagbabasa.Kung ang mga kable ng kable ay nasira, ang sensor ay maaaring hindi makatanggap ng boltahe, na humahantong sa hindi tamang mga signal ng tiyempo at hindi magandang pagganap ng engine.Upang maiwasan ang mga isyung ito, regular na suriin ang mga kable ng kable at konektor ng sensor para sa mga palatandaan ng pagsusuot o pinsala.Maghanap para sa basag na pagkakabukod, baluktot na mga pin, o kaagnasan sa mga terminal.Kung ang anumang mga isyu ay natagpuan, ayusin o palitan agad ang mga apektadong kable.Ang paglalapat ng dielectric grasa sa konektor ng sensor ay makakatulong na maiwasan ang pagbuo ng kahalumigmigan at kaagnasan, tinitiyak ang isang pare -pareho at maaasahang koneksyon.

3. Pagmamanman sa Pagganap ng Engine

Ang mga pagbabago sa pagganap ng engine ay madalas na magsisilbing isang maagang babala na tanda ng isang hindi pagtupad na sensor ng posisyon ng camshaft.Kung ang sensor ay nagsisimula sa malfunction, ang engine control unit (ECU) ay maaaring makatanggap ng hindi tamang data, na humahantong sa mga sintomas tulad ng magaspang na pag -aasawa, pag -aalangan sa panahon ng pagpabilis, o biglaang pagkawala ng kuryente.Sa mas malubhang kaso, ang isang may sira na sensor ay maaaring maging sanhi ng pag -stall ng makina o mabibigo na magsimula nang buo.Ang pagwawalang -bahala sa mga palatandaan na ito ay maaaring magresulta sa mas malawak na pinsala sa mga sangkap ng engine at pagtaas ng mga gastos sa pag -aayos.Upang manatili nang maaga sa mga potensyal na isyu, dapat mong bigyang-pansin ang anumang hindi pangkaraniwang pag-uugali ng engine at gumamit ng isang scanner ng OBD-II upang suriin ang mga code ng problema na may kaugnayan sa sensor ng posisyon ng camshaft.Kung ang mga diagnostic code tulad ng P0340 (Camshaft Position Sensor Circuit Malfunction) o P0341 (Isyu sa Pagganap ng Posisyon ng Sensor ng Camshaft) ay lilitaw, ang karagdagang inspeksyon at pagsubok ay dapat isagawa kaagad.Ang pagtugon sa mga problema na may kaugnayan sa sensor ay maaaring maiwasan ang karagdagang mga komplikasyon at mapanatili nang maayos ang engine.

4. Pagpapalit ng sensor kung kinakailangan

Kahit na sa wastong pagpapanatili, ang mga sensor ng posisyon ng camshaft ay maaaring magsuot sa paglipas ng panahon dahil sa pagkakalantad ng init, pagkasira ng kuryente, o pagkabigo sa panloob na sangkap.Kung ang sensor ay patuloy na gumagawa ng mga maling signal, nabigo ang mga pagsusuri sa diagnostic, o nag -trigger ng patuloy na mga code ng problema, ang kapalit ay madalas na pinakamahusay na solusyon.Ang patuloy na paggamit ng isang hindi pagtupad na sensor ay maaaring humantong sa lumala na mga problema sa pagganap, nabawasan ang kahusayan ng gasolina, at potensyal na pinsala sa iba pang mga sangkap ng engine.

Pag -reset ng sensor ng posisyon ng camshaft

Matapos ang paglilingkod o pagpapalit ng sensor ng posisyon ng camshaft, ang pag -reset ng module ng control ng engine (ECM) ay isang mahalagang hakbang upang matiyak na mahusay ang pagpapatakbo ng sasakyan.Ang ECM ay nakasalalay sa data ng sensor upang pamahalaan ang iniksyon ng gasolina, oras ng pag -aapoy, at pangkalahatang pagganap ng engine.Kung ang ECM ay hindi na -reset pagkatapos na mai -install ang isang bagong sensor, maaari itong magpatuloy sa paggamit ng lipas na data, na humahantong sa mga isyu sa pagganap tulad ng magaspang na pag -idle, hindi magandang pagbilis, o kahit na suriin ang mga babala sa engine.Mayroong maraming mga paraan upang i -reset ang ECM pagkatapos na palitan ang sensor ng posisyon ng camshaft, mula sa simpleng manu -manong pag -reset sa mas advanced na mga pamamaraan ng tool ng diagnostic.

Paraan ng Pag -disconnect ng Baterya (Pangunahing Manu -manong Pag -reset)

Ito ang pinakasimpleng paraan upang i -reset ang ECM at epektibo para sa karamihan ng mga sasakyan.Ang pag -disconnect ng baterya ay pansamantalang pinuputol ang kapangyarihan sa ECM, na pinilit itong i -reset at limasin ang anumang naka -imbak na data ng sensor.

Mga Hakbang:

• Tiyakin na ang sasakyan ay nasa isang ligtas na lokasyon, naka -off, at sa parke (o neutral para sa manu -manong pagpapadala)

Bago magsimula, siguraduhin na ang sasakyan ay naka -park sa isang antas ng ibabaw sa isang ligtas at matatag na lokasyon.I -off ang ganap na pag -aapoy, tinitiyak na ang lahat ng mga de -koryenteng sangkap tulad ng mga ilaw, radyo, at kontrol sa klima ay nakabukas.Para sa mga awtomatikong pagpapadala, ilipat ang gear sa parke, habang ang mga manu -manong sasakyan ng paghahatid ay dapat itakda upang neutral sa parking preno na nakikibahagi upang maiwasan ang anumang paggalaw.

• Buksan ang hood at hanapin ang baterya ng sasakyan

Pop ang hood gamit ang hood release lever sa loob ng sasakyan, karaniwang matatagpuan malapit sa upuan ng driver o sa ilalim ng dashboard.Kapag bukas ang hood, gamitin ang hood prop rod (kung kinakailangan) upang ma -secure ito.Hanapin ang baterya, na matatagpuan sa engine bay ngunit maaaring kung minsan ay nakaposisyon sa puno ng kahoy o sa ilalim ng mga likurang upuan sa ilang mga sasakyan.Ang baterya ay magkakaroon ng dalawang mga terminal: isang positibo (+) at isang negatibo (-), na karaniwang minarkahan ng mga pabalat ng pula at itim, ayon sa pagkakabanggit.

• Gumamit ng isang wrench upang idiskonekta ang negatibong (-) terminal ng baterya

Sa pamamagitan ng isang set ng wrench o socket, maingat na paluwagin ang nut na naka-secure ng negatibong ()) baterya terminal cable.Laging idiskonekta muna ang negatibong terminal upang mabawasan ang panganib ng mga de -koryenteng maikling circuit.Kapag ang nut ay maluwag, malumanay na alisin ang cable mula sa terminal at itabi ito, tinitiyak na hindi ito nakikipag -ugnay sa anumang mga metal na ibabaw o ang positibong terminal.Ang ilang mga sasakyan ay maaaring magkaroon ng mga plastik na takip sa mga terminal na kailangang alisin bago posible ang pag -access.

• Maghintay ng hindi bababa sa 15 hanggang 30 minuto upang payagan ang natitirang kapangyarihan na maubos mula sa system

Matapos ma -disconnect ang baterya, maghintay ng hindi bababa sa 15 hanggang 30 minuto upang matiyak na ang anumang natitirang singil ng elektrikal ay naglalabas mula sa mga elektronikong sistema ng sasakyan.Pinapayagan nito ang ECM na ganap na i -reset.Sa ilang mga kaso, lalo na sa mga mas bagong sasakyan o mga may kumplikadong mga computer na onboard, ang paghihintay ng isang oras ay maaaring kailanganin para sa isang kumpletong pag -reset.Sa panahong ito, ang pagpindot sa pedal ng preno o pag -on sa mga headlight sa loob ng ilang segundo ay makakatulong na maubos ang anumang matagal na kapangyarihan mula sa system nang mas mabilis.

• Ikonekta muli ang negatibong terminal at mahigpit na higpitan ito

Kapag ang panahon ng paghihintay ay lumipas, reattach ang negatibong (-) baterya cable sa terminal.I -secure ito sa pamamagitan ng paghigpit ng nut na may isang wrench, tinitiyak na ang koneksyon ay matatag at matatag.Ang isang maluwag na koneksyon ay maaaring maging sanhi ng mga de -koryenteng isyu o maiwasan ang pag -andar ng ECM.Kung ang sasakyan ay may isang sistema ng pamamahala ng baterya (BMS), maaaring kailanganin itong i-reset gamit ang isang tool ng pag-scan o sa pamamagitan ng pagsunod sa mga pamamaraan na partikular sa tagagawa.

• Simulan ang sasakyan at payagan itong idle ng ilang minuto habang ang ECM ay muling nagbalik sa bagong data ng sensor

Matapos muling ikonekta ang baterya, simulan ang engine at hayaang idle ito ng ilang minuto.Pinapayagan nito ang ECM na mag -relearn ng mga parameter, tulad ng pinaghalong gasolina at bilis ng idle, batay sa data ng sensor.Sa panahong ito, iwasan ang muling pag -revive ng makina o pagmamaneho kaagad, dahil ang system ay nangangailangan ng oras upang mag -recalibrate.Ang ilang mga sasakyan ay maaaring mangailangan ng pagmamaneho sa ilalim ng mga tiyak na kondisyon, tulad ng pagpapanatili ng isang matatag na bilis para sa ilang milya, upang makumpleto ang proseso ng muling pagsasaayos.

Pamamaraan ng pag-reset ng scanner ng OBD-II (inirerekomenda para sa kawastuhan)

Ang paggamit ng isang OBD-II scanner (on-board diagnostics scanner) ay nagbibigay ng isang mas tumpak na paraan upang mai-reset ang ECM at matiyak na ang lahat ng mga nakaraang mga error sa sensor ay na-clear.

Mga Hakbang:

• Hanapin ang port ng OBD-II

Ang unang hakbang ay upang mahanap ang port ng OBD-II, na nakaposisyon sa ilalim ng dashboard sa tabi ng driver.Sa karamihan ng mga sasakyan, matatagpuan ito malapit sa haligi ng manibela, malapit sa kung saan ang tuhod ng driver kapag nakaupo.Kung hindi ka sigurado sa eksaktong lokasyon, sumangguni sa manu-manong may-ari ng iyong sasakyan o maghanap ng isang maliit, hugis-parihaba, 16-pin na konektor.

• I-plug ang scanner ng OBD-II at i-on ang pag-aapoy

Kapag nakilala ang port ng OBD-II, ipasok ang konektor ng OBD-II scanner na matatag sa port.Matapos i -plug ito, i -on ang pag -aapoy key sa posisyon sa ON nang hindi sinimulan ang makina.Ito ang makakasama sa sistemang elektrikal ng sasakyan at payagan ang scanner na magtatag ng isang koneksyon sa ECM.Ang ilang mga sasakyan ay maaaring mangailangan ng pagpindot ng isang pindutan ng kuryente sa scanner mismo upang maisaaktibo ito.

• Suriin para sa mga naka -imbak na code ng problema

Gamit ang menu ng scanner, mag -navigate sa pagpapaandar ng mga code ng Basahin.Ang tampok na ito ay nagbibigay -daan sa iyo upang makuha ang anumang aktibo o naka -imbak na mga code ng problema na may kaugnayan sa sensor ng posisyon ng camshaft o iba pang mga sangkap ng engine.Ang pagsusuri sa mga code na ito ay makakatulong na kumpirmahin kung nalutas ang isyu o kung kinakailangan ang mga karagdagang pag -aayos bago magpatuloy sa pag -reset.

• I -clear ang mga code ng error

Matapos suriin ang mga code ng problema, piliin ang mga malinaw na code o i -reset ang pagpipilian ng ECM sa scanner.Ang utos na ito ay magtuturo sa ECM na burahin ang anumang naka -imbak na mga mensahe ng error, na -reset ang system.Ang proseso ay maaaring tumagal ng ilang sandali, at sa ilang mga kaso, maaaring ma -prompt ka ng scanner upang kumpirmahin ang pag -reset bago magpatuloy.

• I -off ang pag -aapoy at i -unplug ang scanner

Kapag matagumpay na na -clear ang mga code, ganap na patayin ang pag -aapoy ng sasakyan.Maingat na i-unplug ang scanner ng OBD-II mula sa port, tinitiyak na walang pinsala na nangyayari sa mga pin ng konektor.Sa puntong ito, ang ECM ay na -reset, at ang anumang mga nakaraang mga code ng error na may kaugnayan sa sensor ng posisyon ng camshaft ay hindi na dapat naroroon.

• Simulan ang makina at hayaang idle ang sasakyan

Sa pagkakakonekta ng scanner, simulan ang makina at hayaang idle ito ng ilang minuto.Pinapayagan nito ang ECM na muling gawing muli at kilalanin ang bagong naka -install na sensor ng posisyon ng camshaft.Sa panahong ito, obserbahan ang dashboard para sa anumang mga bagong ilaw ng babala.Kung ang ilaw ng check engine ay nananatiling off at ang engine ay tumatakbo nang maayos, ang pag -reset ay naging matagumpay.Gayunpaman, kung ang mga ilaw ng babala ay muling lumitaw, ang karagdagang pagsusuri ay maaaring kailanganin upang matugunan ang anumang mga pinagbabatayan na isyu.

Pag -recalibration ng Cycle ng Drive (awtomatikong pag -reset ng ECM)

Sa ilang mga sasakyan, ang ECM ay maaaring hindi mangailangan ng isang manu -manong pag -reset, dahil maaari itong awtomatikong ibalik ang data ng bagong sensor sa isang panahon ng mga siklo sa pagmamaneho.Gayunpaman, ang prosesong ito ay maaaring tumagal ng oras at maaaring humantong sa pansamantalang mga isyu sa pagganap kung ang ECM ay nag -aayos pa rin.

Mga Hakbang:

• Simulan ang sasakyan at hayaan itong idle

Magsimula sa pamamagitan ng pagsisimula ng makina at pinapayagan itong idle para sa humigit-kumulang na 5-10 minuto.Makakatulong ito sa ECM na magtipon ng data ng baseline mula sa bagong sensor at patatagin ang mga parameter ng engine.Iwasan ang pagpindot sa accelerator o pag -revive ng makina sa yugtong ito, dahil ang layunin ay hayaan ang sasakyan na tumira sa normal na idle state.

• Magmaneho sa ilalim ng iba't ibang mga kondisyon

Matapos ang paunang panahon ng idle, kunin ang sasakyan para sa isang drive na may kasamang halo ng mga kondisyon sa pagmamaneho.Sa isip, magmaneho sa pagitan ng 20-50 milya, na isinasama ang parehong matatag na bilis ng highway (55-65 mph) at trapiko ng stop-and-go city.Ang iba't ibang mga kondisyon ay nagpapahintulot sa ECM na pag -aralan ang mga pagbabasa ng sensor sa ilalim ng iba't ibang mga naglo -load ng engine, tinitiyak na maayos itong umangkop sa mga pagbabago.Kung maaari, maiwasan ang biglaang pagbilis o agresibong pagpepreno, dahil ang makinis na pagmamaneho ay tumutulong sa system na muling mabisa.

• I -off ang makina at i -restart

Kapag kumpleto ang cycle ng drive, iparada ang sasakyan at patayin ang makina.Maghintay ng ilang sandali bago i -restart ang pag -restart upang payagan ang ECM na iproseso ang bagong data.Pagkatapos ng pag -restart, suriin para sa anumang natitirang mga babala sa Check Engine Light (CEL) o mga isyu sa pagganap.Kung ang ilaw ay nananatili at ang sasakyan ay tumatakbo nang maayos, malamang na nakumpleto ng ECM ang proseso ng pagbagay nito.Gayunpaman, kung ang CEL ay nagpapatuloy o ang sasakyan ay nagpapakita ng patuloy na mga problema sa pagganap, maaaring kailanganin ang karagdagang pag -aayos.

Pakikipag -ugnay sa isang sensor ng posisyon ng camshaft na may isang microcontroller

Ang pagsasama ng isang sensor ng posisyon ng camshaft na may isang microcontroller, tulad ng isang Arduino o PIC, ay nangangailangan ng pag -unawa sa uri ng signal ng sensor at tinitiyak ang wastong koneksyon.Ang mga sensor ng posisyon ng camshaft ay naglalabas ng iba't ibang mga uri ng signal, kabilang ang digital (ON/OFF), analog boltahe, o modyul na lapad ng pulso (PWM).Ang mga sensor ng epekto ng Hall ay bumubuo ng isang digital na mataas/mababang signal bilang tugon sa mga pagbabago sa mga magnetic field habang umiikot ang camshaft.Ang mga optical sensor, na gumagamit ng ilaw upang makita ang paggalaw ng camshaft, ay gumagawa din ng mga digital na signal ng pulso na naaayon sa iba't ibang mga posisyon.Ang mga sensor ng magnetic (variable na pag -aatubili), sa kabilang banda, ay bumubuo ng isang variable na signal ng boltahe kung saan nagbabago ang amplitude na may pag -ikot, na nagbibigay ng data ng posisyon.

Upang i -interface ang mga sensor na ito na may isang microcontroller, kinakailangan na pumili ng naaangkop na mga pin ng input batay sa uri ng signal, ang mga digital sensor ay kumonekta sa mga digital input pin, habang ang mga analog sensor ay nangangailangan ng mga analog input.Ang saklaw ng boltahe ng input ng microcontroller ay dapat ding tumugma sa output ng sensor upang matiyak ang pagiging tugma.Kapag ang mga kable ng sensor, ang output nito ay dapat na konektado sa kaukulang microcontroller pin, at kung magkakaiba ang mga antas ng boltahe, dapat gamitin ang mga divider ng boltahe o mga antas ng shifter upang maiwasan ang pinsala.Ang sensor ay dapat makatanggap ng tamang supply ng kuryente, karaniwang 5V o 12V, at dapat magbahagi ng isang karaniwang lupa sa microcontroller para sa matatag na operasyon.

Ang pag -program ng microcontroller upang maproseso ang data ng sensor ay nagsasangkot ng pagsulat ng code sa mga wika tulad ng C, C ++, o Python.Mga pag -andar tulad ng DigitalRead () ay ginagamit para sa mga digital sensor, habang Analalogread () Kinukuha ang data mula sa variable na sensor ng boltahe.Kapag nakuha ang data, dapat itong maiproseso nang naaayon sa mga digital na sensor ay nagbibigay ng simpleng mataas/mababang signal na maaaring magamit nang direkta sa lohika ng aplikasyon, habang ang pagbabasa ng sensor ng sensor ay dapat na ma -convert sa makabuluhang impormasyon ng positional para sa tumpak na pagsubaybay sa camshaft.

Pagpapalit ng sensor ng posisyon ng camshaft

Ang sensor ng posisyon ng camshaft ay isang pangunahing sangkap sa mga modernong makina, na responsable para sa pagsubaybay sa posisyon at bilis ng camshaft.Ang data na ito ay tumutulong sa engine control module (ECM) na -optimize ang iniksyon ng gasolina at pag -aapoy ng oras.Kapag nabigo ang sensor, maaari itong humantong sa hindi magandang pagganap, maling, kahirapan sa pagsisimula, o kahit na ang engine ay nakakagulat.Ang pagpapalit ng isang maling sensor ng posisyon ng camshaft ay mahalagang pagpapanumbalik ng kahusayan at pagiging maaasahan ng engine.

Bago simulan ang proseso ng kapalit, mahalaga na idiskonekta ang baterya sa pamamagitan ng pag -alis ng negatibong terminal.Pinipigilan nito ang mga panganib sa kuryente at pinoprotektahan ang mga sensitibong sangkap ng engine.Kapag na -disconnect ang baterya, hanapin ang sensor ng posisyon ng camshaft, na matatagpuan malapit sa camshaft, takip ng tiyempo, o ulo ng silindro.Ang pagkonsulta sa manu -manong serbisyo ng sasakyan ay makakatulong na matukoy ang eksaktong lokasyon.

Susunod, alisin ang may sira na sensor sa pamamagitan ng pag -unplugging ng de -koryenteng konektor at pag -unscrewing ang mounting bolt.Maingat na hilahin ang lumang sensor, tinitiyak na walang nakapalibot na mga sangkap ang nasira sa proseso.Bago i -install ang bagong sensor, ihambing ito sa luma upang kumpirmahin ang pagiging tugma.Pagkatapos, ihanay ito nang maayos, mai -secure ito gamit ang mounting bolt, at muling maiugnay ang elektrikal na konektor.

Kapag naka -install ang bagong sensor, muling maiugnay ang baterya at simulan ang makina.Suriin para sa anumang mga ilaw ng babala o hindi regular na pag -uugali ng engine.Kung kinakailangan, gumamit ng isang scanner ng OBD-II upang limasin ang mga code ng error at i-verify na ang sensor ay gumagana nang tama.Sa pamamagitan ng pagsunod sa mga hakbang na ito, maaari mong matiyak ang isang matagumpay na kapalit, na tumutulong sa engine na tumakbo nang maayos at mahusay.

Mga aplikasyon ng sensor ng posisyon ng camshaft

Mga makina ng automotiko

Ang sensor ng posisyon ng camshaft, isang sangkap sa modernong panloob na mga engine ng pagkasunog, na gumaganap ng isang papel sa pag -regulate ng tiyempo ng pag -aapoy, iniksyon ng gasolina, at tiyempo ng balbula.Sa pamamagitan ng pagbibigay ng data sa Engine Control Unit (ECU), ang sensor ay tumutulong sa pag -optimize ng tiyempo ng engine, tinitiyak ang mahusay na pagkasunog na nagpapabuti sa pagganap ng ekonomiya at gasolina.Ito ay lalo na mahusay sa variable na mga sistema ng valve timing (VVT), kung saan pinapayagan nito ang tumpak na mga pagsasaayos batay sa mga kondisyon ng pagmamaneho, pagpapabuti ng output ng kuryente at pagbabawas ng mga paglabas.Ang sensor aids sa misfire detection sa pamamagitan ng pagkilala sa hindi regular na paggalaw ng camshaft, na nagpapahintulot sa ECU na gumawa ng mga pagwawasto, tulad ng pag -aayos ng paghahatid ng gasolina o pag -abiso sa driver ng mga potensyal na isyu.Sa panahon ng malamig na pagsisimula, tinitiyak ng sensor na ang ECU ay naghahatid ng tamang dami ng gasolina at inaayos ang tiyempo ng pag -aapoy, pinadali ang mas maayos at mas maaasahang mga startup ng engine, kahit na sa mababang temperatura.

Pang -industriya na Pag -aautomat

Higit pa sa mga aplikasyon ng automotiko, ang sensor ng posisyon ng camshaft ay gumaganap ng isang papel sa pang -industriya na automation para sa tumpak na pag -synchronise ng motor at tiyempo.Sa mga kagamitan sa pagmamanupaktura, ang mga awtomatikong linya ng pagpupulong at mga makina ng produksyon ay umaasa sa tumpak na tiyempo upang matiyak ang walang tahi na operasyon.Ang sensor ay tumutulong sa pag -synchronize ng mga motor at mekanikal na sangkap, pagpapahusay ng kahusayan at kawastuhan.Sa mga robotics at control control, ang mga pang-industriya na robot at awtomatikong mga sistema ay nakasalalay sa mga sensor ng posisyon ng camshaft upang ayusin ang mga paggalaw, pagpapabuti ng katumpakan sa paulit-ulit o high-speed na mga gawain.Sinusuportahan ng mga sensor na ito ang mahuhulaan na pagpapanatili sa pamamagitan ng pagsubaybay sa data ng pag -ikot upang makita ang mga maagang palatandaan ng pagsusuot at luha sa mga sangkap na mekanikal.Ang proactive na diskarte na ito ay nakakatulong upang maiwasan ang hindi inaasahang mga pagkabigo, pagbabawas ng mga gastos sa downtime at pagpapanatili.

Mga sistema ng kontrol sa motor

Ang sensor ng posisyon ng camshaft ay gumaganap ng isang papel sa mga aplikasyon na hinihimok ng motor, kabilang ang mga de-koryenteng at hybrid na sasakyan, pati na rin ang mga sistemang kontrol sa motor ng industriya.Sa mga hybrid na powertrains, nakakatulong ito na pamahalaan ang paglipat sa pagitan ng mga electric at gasolina engine sa pamamagitan ng pagtiyak ng tumpak na tiyempo at pag -synchronize, na humahantong sa mas maayos na operasyon at pinahusay na kahusayan ng gasolina.Sa mga setting ng pang-industriya, ang mataas na pagganap na mga de-koryenteng motor na ginagamit sa mga industriya ng pagmamanupaktura at pagproseso ay nakasalalay sa tumpak na kontrol ng bilis ng pag-ikot at metalikang kuwintas.Nagbibigay ang sensor ng tumpak na feedback ng posisyon, pagpapahusay ng pagganap at kahusayan ng enerhiya.Sa mga generator at backup na sistema ng kuryente, ang sensor ay tumutulong na mapanatili ang pag -synchronise sa pagitan ng mga mekanikal na sangkap, tinitiyak ang matatag na output ng kuryente at maiwasan ang mga pagkakamali.

Konklusyon

Ang sensor ng posisyon ng camshaft ay mahusay para sa pagtiyak na ang makina ng kotse ay mahusay na gumagana at mahusay na gumagamit ng gasolina.Nakatutulong ito sa computer na pinong pag-tune ng kotse ang operasyon ng engine, na nagpapabuti sa pagganap ng kotse at pinapanatili itong maayos na tumatakbo.Kung ang sensor na ito ay tumitigil sa pagtatrabaho nang tama, maaari itong maging sanhi ng mga problema tulad ng hindi magandang pagganap ng engine at pagtaas ng pagkonsumo ng gasolina.Ang pagpapanatiling maayos ang sensor na ito at pag -aayos nito kung kinakailangan para sa pagpapanatili ng kalusugan ng iyong sasakyan.Sakop ng artikulong ito kung paano gumagana ang sensor, ang papel nito sa makina, at kung ano ang gagawin kung nabigo ito, isang mas mahusay na pag -unawa sa operasyon ng sasakyan.
