CD4052: Mga Tampok, Pinout, Alternatibo at Aplikasyon

Ang gabay na ito ay galugarin ang mga tampok at paggamit ng CD4052, isang lubos na maraming nalalaman integrated circuit na gumaganap bilang parehong isang 4-channel multiplexer at demultiplexer.Ipinapakita nito kung paano ang sangkap na ito ay walang kahirap -hirap na humahawak ng iba't ibang mga pagsasaayos ng input at output, na ginagawa itong isang mahalagang tool para sa parehong pagproseso ng analog at digital signal.

Catalog

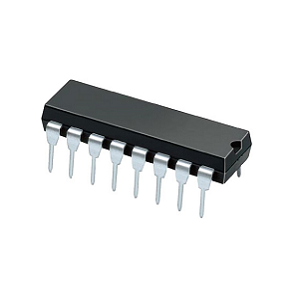

Ano ang CD4052?

Ang CD4052 , isang pinagsamang circuit na mayaman sa kakayahang umangkop, ay nagsisilbing parehong isang 4-channel multiplexer at isang demultiplexer.Ito ay mahusay na gumaganap bilang isang 4: 1 multiplexer, pagpili ng isang solong output mula sa apat na magagamit na mga input, o bilang isang 1: 4 demultiplexer, na nagdidirekta ng isang signal ng pag -input sa isa sa apat na posibleng mga output.Ang pagkakaisa nito sa parehong mga analog at digital signal ay nag -render ng maraming nalalaman sa iba't ibang mga disenyo ng landscape, mula sa pag -navigate ng masalimuot na mga landas ng signal ng audio hanggang sa pagpino ng mga sistema ng kontrol.Ang dalawahang kakayahan ng CD4052 ay nag -aalok ng walang tahi na interface na may mga analog at digital na mundo, na pinapahusay ang saklaw ng paggamit nito.Ang kakayahang umangkop na ito ay minamahal sa mga kapaligiran na may kinalaman sa halo -halong mga signal.

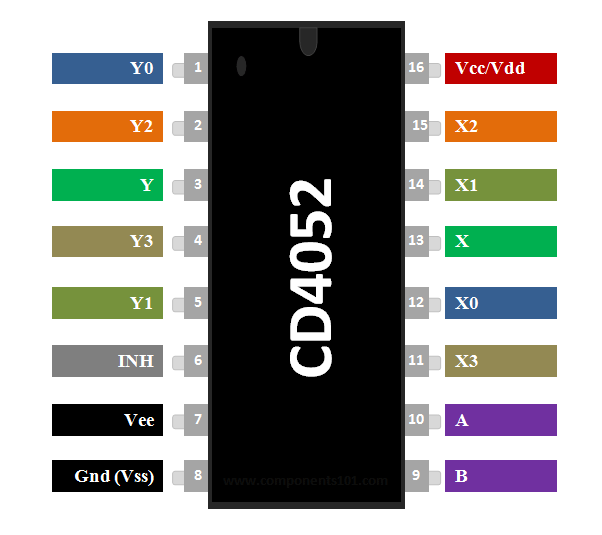

CD4052 PIN Configur

Pin Hindi.	Pangalan ng pin	Paglalarawan
16	Vdd	Positibong input ng kuryente, maximum na 20V
7	Vee	Negatibong riles ng kuryente, na karaniwang konektado sa lupa.
8	Vss (ground)	Konektado sa lupa ng circuit
6	Inh	Paganahin ang pin - dapat na hilahin sa lupa para sa normal operasyon
9,10	A, b	Channel Piliin ang mga pin
1,12	Y0, x0	Channel 0 input / output
5,14	Y1, x1	Channel 1 input / output
2,15	Y2, x2	Channel 2 input / output
4,11	Y3, x3	Channel 3 input / output
3,13	Y, x	Karaniwang output / input

Mga tampok ng CD4052

Tampok	Paglalarawan
4-Channel Mux at Demux	Sinusuportahan ang 4 na mga channel para sa multiplexing at demuxing.
4: 1 Multiplexer	Gumagana bilang isang 4-input sa 1-output multiplexer.
1: 4 Demultiplexer	Gumagana bilang isang 1-input sa 4-output demultiplexer.
Analog at digital na suporta	Hinahawakan ang parehong mga signal ng analog at digital.
Nominal boltahe	Nagpapatakbo sa 5V, 10V, o 15V.
Max boltahe	Nagpapatakbo ng hanggang sa 20V.
Pagkaantala ng pagpapalaganap	400ns sa 5v.
Mga pagpipilian sa pakete	Magagamit sa PDIP, CDIP, SOIC, at TSSOP (16-PIN).

CD4052 alternatibong multiplexer

At 74HC4067

At 74HC157

At CD4016

CD4052 katumbas na mga sangkap

• NTE4052

At 4017

Saan at paano gamitin ang CD4052 IC?

Ang CD4052 ay kilala para sa kakayahang umangkop sa loob ng parehong high-boltahe na multiplexer at demultiplexer frameworks, pag-agaw ng advanced na teknolohiya ng CMOS.Madalas mong mahahanap ito sa mga pagsasaayos kung saan ang isang 4: 1 multiplexer (MUX) o isang 1: 4 demultiplexer (DEMUX) ay gumaganap ng isang papel, lalo na sa mga programmable logic environment.Ang kakayahan ng aparato na mahusay na mag-navigate ng parehong mga analog at digital na boltahe ay ginagawang tulay sa pagitan ng mga analog-to-digital at digital-to-analog na paglilipat.

Mga Kakayahang Multiplexer

Ang isang multiplexer, o "mux," ay isang aparato na ginamit upang pumili ng isa sa ilang mga signal ng pag -input at ipadala ito sa isang solong output.Ang kakayahang ito ay kinokontrol ng mga linya ng pagpili, na matukoy kung aling input ang ipinadala sa output.Ang mga multiplexer ay mabuti para sa pamamahala ng data nang mahusay, lalo na sa mga system na humahawak ng malaking dami ng impormasyon, tulad ng telecommunication at computer network.Sa telecommunications, pinapayagan ng mga multiplexer ang maraming mga signal tulad ng boses, video, at data upang magbahagi ng isang solong channel ng komunikasyon, na ginagawang pinakamaraming magagamit na bandwidth.Katulad nito, sa pag -compute, makakatulong sila sa pamamahala ng pag -ruta ng data at paglipat, tinitiyak ang makinis at mahusay na komunikasyon sa pagitan ng mga aparato.Ang mga multiplexer ay may papel din sa mga digital system, tulad ng mga microcontroller at logic circuit, sa pamamagitan ng pagpapalawak ng pag -andar ng mga limitadong sangkap ng hardware at pagpapagana ng mabilis na pagproseso ng data at paglipat ng signal.

A	B	Napili ang channel
0	0	Channel 0
1	0	Channel 1
0	1	Channel 2
1	1	Channel 3

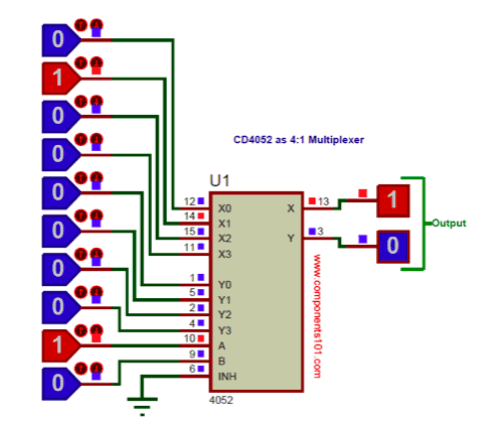

Ang figure at ang talahanayan ay magkasama ay naglalarawan ng pagpapatakbo ng CD4052 IC bilang isang 4: 1 multiplexer, na nagpapakita kung paano napili ang isang input channelAng mga Channel (x0 -x3) na konektado sa multiplexer, kasama ang mga piling linya A at B na pagtukoy kung aling input ang naka -ruta sa output (x).Halimbawa, ipinapakita ng figure ang pagsasaayos kung saan ang isang = 1 at b = 0, pag -activate ng channel 1 (x1), at ang signal nito (binary 1) ay ipinasa sa output.Ang talahanayan ay umaakma dito sa pamamagitan ng pagbibigay ng isang malinaw na pagmamapa ng mga piling estado ng pin sa kaukulang mga aktibong channel: A = 0 at B = 0 Pinipili ang channel 0 (x0), a = 1 at b = 0 Pinipili ang channel 1 (x1), a =0 at b = 1 Pinipili ang channel 2 (x2), at ang isang = 1 at b = 1 ay pumipili ng channel 3 (x3).Sama -sama, ang figure at ang talahanayan ay epektibong naglalarawan ng pag -andar ng multiplexer, kasama ang figure na biswal na nagpapatupad ng pagpili ng channel na tinukoy sa talahanayan.

Mga Operasyong Demultiplexer

Ang isang demultiplexer, o "Demux," ay gumaganap ng kabaligtaran na pag -andar ng isang multiplexer.Ito ay tumatagal ng isang solong signal ng pag -input at ipinamamahagi ito sa isa sa ilang mga linya ng output batay sa isang signal ng control.Ito ay kapaki -pakinabang sa mga system na kailangang magdirekta ng data o mga senyas sa iba't ibang mga patutunguhan, tulad ng sa mga sistema ng komunikasyon kung saan ang isang solong mapagkukunan ay nagpapadala ng data sa maraming mga tatanggap.Ginagamit ang mga Demultiplexer para matiyak ang tumpak na pamamahagi ng data sa mga system na humahawak ng maraming mga daloy ng impormasyon.Halimbawa, sa mga aplikasyon ng multimedia, hiwalay ng mga demultiplexer ang pinagsamang audio, video, at iba pang mga stream ng data para sa pag -playback o pagproseso.Sa pag -compute, ginagamit ang mga ito sa mga sistema ng memorya upang mag -ruta ng data sa mga tiyak na lokasyon o aparato.

Ipinapakita ng figure ang pagpapatakbo ng CD4052 IC bilang isang 1: 4 Demultiplexer, kung saan ang isang solong signal ng pag -input na inilalapat sa X at Y pin ay naka -ruta sa isa sa apat na mga pares ng output (x0y0, x1y1, x2y2, x3y3) batay sa mga estadong mga piling pin A at B. Sa diagram, ang signal ng input (binary 1) ay nakadirekta sa pangalawang pares ng output (x2 at y2) dahil ang mga piling pin ay na -configure bilang isang = 0 at b = 1, na tumutugma sa paglalarawan saang ibinigay na nilalaman.Ang kakayahan ng ruta na ito ay nakamit ng panloob na mekanismo ng paglipat ng IC, na nagpapagana ng tumpak na pamamahagi ng mga signal sa nais na channel ng output.Ang nasabing pag -andar ay kinakailangan sa mga system na nangangailangan ng dynamic na pamamahagi ng signal, tulad ng mga pag -setup ng komunikasyon at signal sa pagproseso, kung saan ang kakayahang mag -ruta ng isang senyas sa maraming mga output na mahusay na sumusuporta sa mga kumplikadong kahilingan sa pagpapatakbo.

Mga aplikasyon ng CD4052

Pagpili ng signal at pagruruta

Function bilang isang multiplexer at demultiplexer.Pinapagana ang mahusay na pagpili at pag -ruta ng maraming mga input ng signal o output sa mga elektronikong sistema.Malawak na ginagamit sa mga aplikasyon ng komunikasyon at pamamahala ng data.

A/D at D/A Converters

Nagpapabuti ng mga rate ng katumpakan at conversion sa mga sistema ng analog-to-digital at digital-to-analog.Napakahusay para sa pagproseso ng audio at instrumento na nangangailangan ng tumpak na pag -convert ng signal.

Pagpapalit ng network

Pinadali ang walang tahi na paglilipat ng data sa mga sistema ng network.Ginamit sa telecom at high-speed computing para sa mahusay na paglipat at pagtuklas ng kasalanan.

Mga programmable logic circuit

Sinusuportahan ang napapasadyang at mabilis na mga solusyon sa prototyping sa mga naka -embed na system at IoT.Pinahusay ang kakayahang umangkop at kahusayan sa pag -unlad sa mga ma -program na aparato ng lohika.

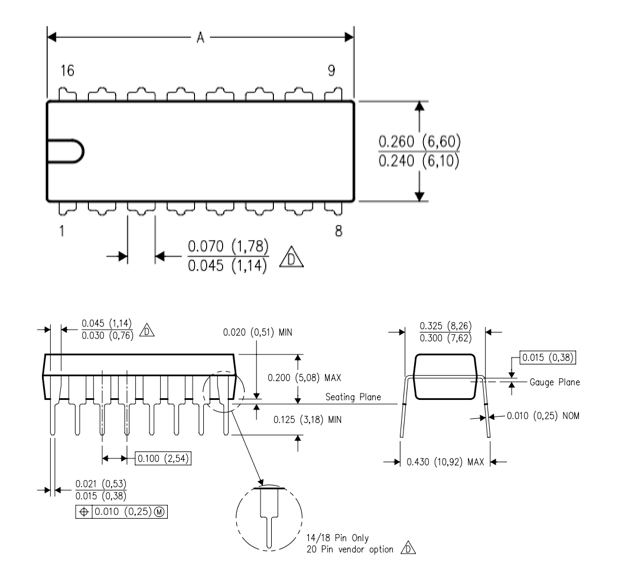

CD4052 2D Model at Dimensyon
