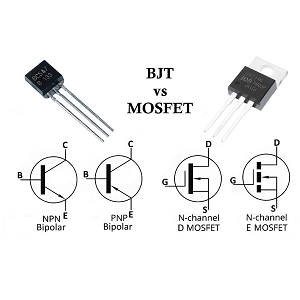

Ang isang bipolar junction transistor (BJT) ay isang pangunahing aparato ng semiconductor na ginamit sa parehong analog at digital electronics.Pinalitan nito ang mga vacuum tubes sa maagang electronics, na tumutulong sa paggawa ng mga circuit na mas maliit, mas mabilis, at mas mahusay.Ang mga BJT ay dumating sa dalawang form batay sa kung paano ang mga panloob na layer ng semiconductor material ay nakaayos at doped.Gumagana ito sa pamamagitan ng paggamit ng isang maliit na kasalukuyang pag -input sa base upang makontrol ang isang mas malaking kasalukuyang sa pagitan ng kolektor at emitter.Ginagawa nito ang BJT na isang kasalukuyang kinokontrol na aparato at kapaki-pakinabang para sa pagpapalakas ng mahina na mga signal ng elektrikal.Sa NPN BJTS, ang mga electron ay nagdadala ng kasalukuyang, na nagbibigay ng mga aparatong ito ng mas mataas na bilis at mas mahusay na kahusayan kumpara sa mga uri ng PNP, kung saan ang mga butas ang pangunahing mga tagadala.Dahil sa kanilang mahuhulaan na pag-uugali at kakayahang pangasiwaan ang mga pagbabago sa signal ng linear, ang mga BJT ay madalas na ginagamit sa mga analog circuit tulad ng mga audio amplifier at mga low-ingay na mga landas ng signal.

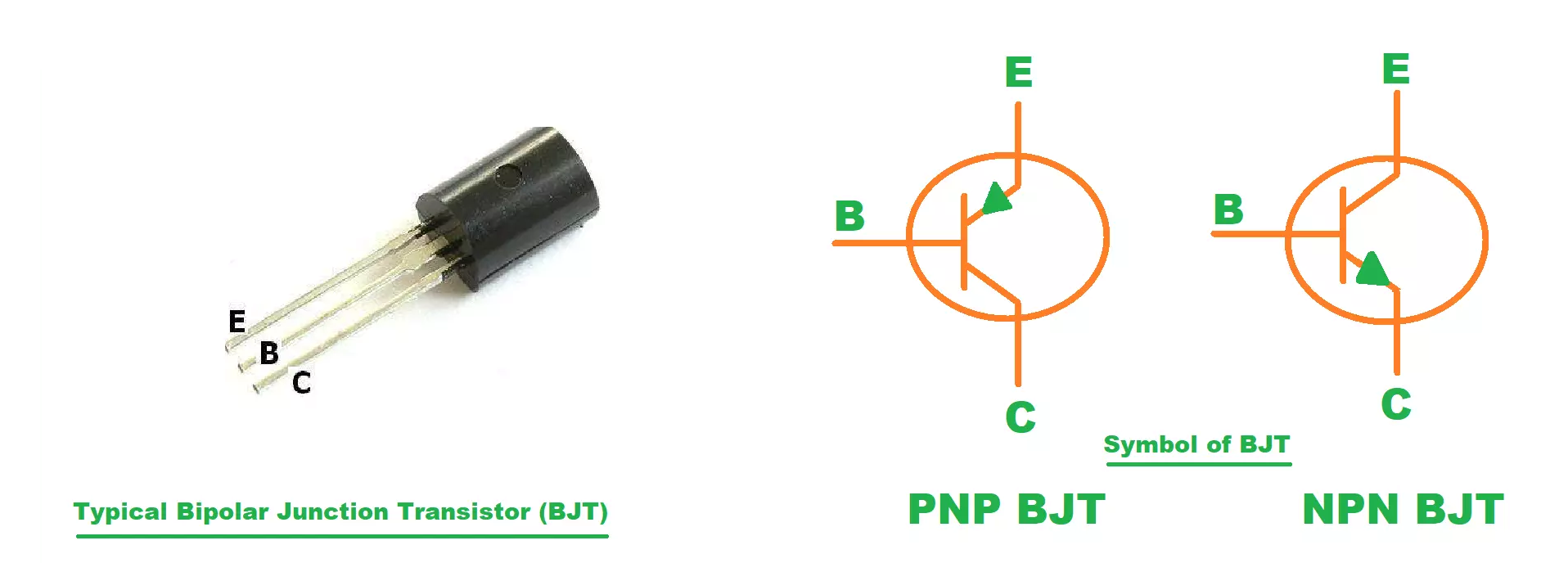

Larawan 2. Bipolar Junction Transistors (BJTS)
Ang isang metal-oxide-semiconductor field-effect transistor (MOSFET) ay isang switch na kinokontrol ng boltahe na malawakang ginagamit sa modernong elektronika.Hindi tulad ng mga BJT, na nangangailangan ng isang matatag na kasalukuyang sa input, ang isang MOSFET ay nangangailangan lamang ng isang boltahe sa gate upang makontrol ang kasalukuyang sa pagitan ng mapagkukunan at alisan ng tubig.Ang gate ay electrically insulated mula sa channel sa pamamagitan ng isang manipis na layer ng oxide, na nagpapahintulot sa aparato na gumana na may napakababang kasalukuyang pag -input.Ang pagkakabukod na ito ay nagbibigay ng mataas na impedance ng MOSFET at tumutulong na mabawasan ang paggamit ng kuryente, lalo na kung ang aparato ay hindi lumilipat.Ang mga MOSFET ay dumating sa mga uri ng N-channel at p-channel at maaaring gumana sa alinman sa mode ng pagpapahusay (normal na off) o mode ng pag-ubos (normal na).Dahil sa kanilang mabilis na bilis ng paglipat, mababang pagkawala ng kuryente, at pagiging tugma sa mga logic circuit, mahalaga ang mga ito sa mga microprocessors, digital system, at mahusay na mga convert ng kuryente.

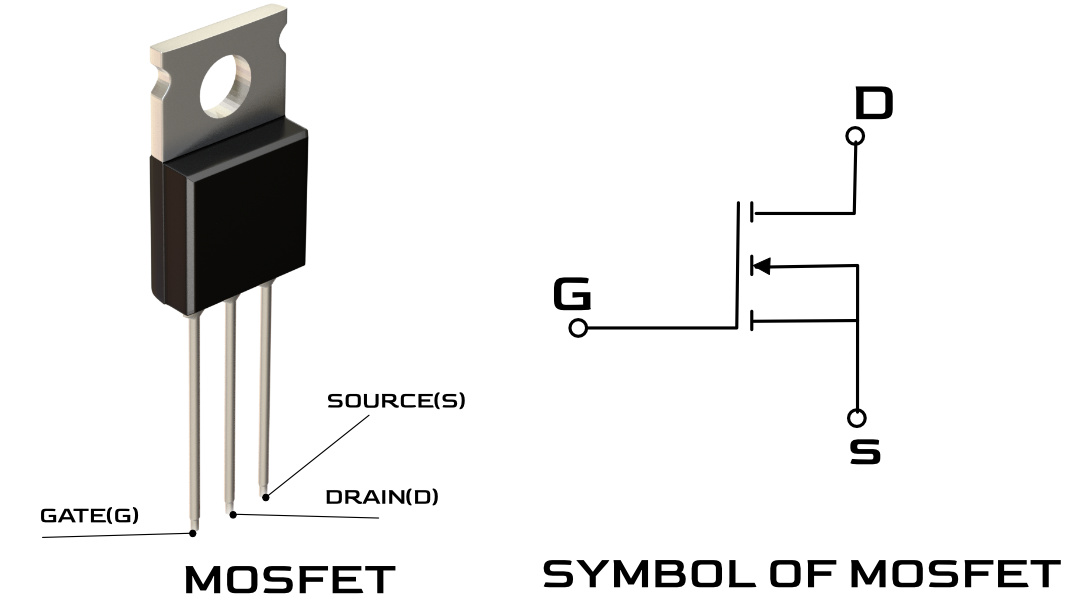

Larawan 3. Metal-Oxide-Semiconductor Field-Epekto Transistors (MOSFETS)
Ang isang bipolar junction transistor (BJT) ay gumagana sa pamamagitan ng paggamit ng isang maliit na kasalukuyang sa base upang makontrol ang isang mas malaking kasalukuyang dumadaloy mula sa kolektor hanggang sa emitter.Sa isang transistor ng NPN, kapag ang isang maliit na boltahe ng pasulong ay inilalapat sa pagitan ng base at emitter, ang mga electron ay na -injected mula sa emitter papunta sa base.Dahil ang base ay payat at gaanong doped, kakaunti lamang ang mga electron na nag -recombine doon;Karamihan ay na-swept sa kolektor dahil sa reverse-biased collector-base junction.Lumilikha ito ng isang malakas na kolektor ng kasalukuyang.Ang transistor ay kumikilos bilang isang kasalukuyang amplifier, kung saan ang isang maliit na base kasalukuyang (iB) Kinokontrol ang isang mas malaking kolektor ng kasalukuyang (iC).Ang ugnayan sa pagitan nila ay tinukoy ng kasalukuyang pakinabang, kung saan

Ang emitter kasalukuyang (iE) ay ang kabuuang kasalukuyang umaalis sa transistor at ang kabuuan ng base at kolektor ng mga alon:

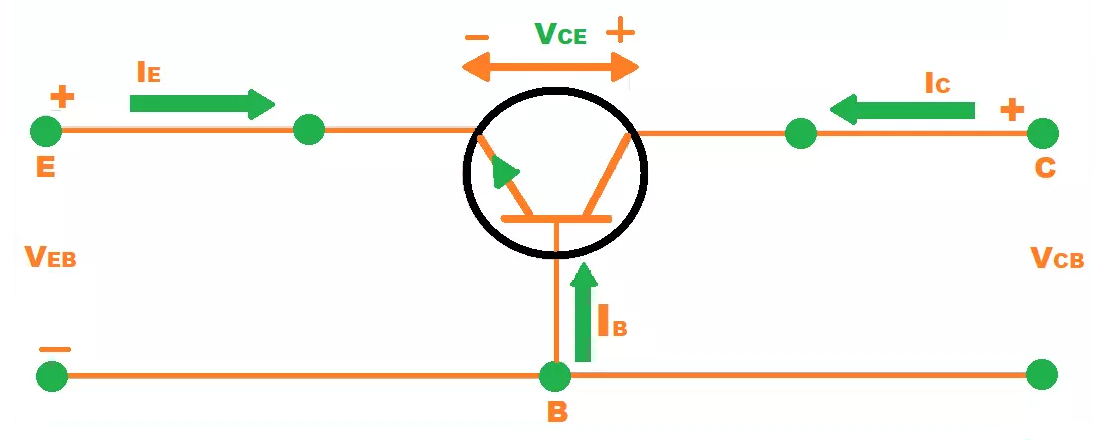

Larawan 4. Ang prinsipyo ng pagtatrabaho ng isang bipolar junction transistor
Ang isang MOSFET (metal-oxide-semiconductor field-effect transistor) ay nagpapatakbo sa pamamagitan ng pagkontrol sa daloy ng kasalukuyang sa pagitan ng dalawang mga terminal (pinagmulan at kanal) gamit ang isang electric field na nabuo ng terminal ng gate.
Sa isang N-channel enhancement-mode na MOSFET, ang aparato ay karaniwang naka-off kapag walang inilalapat na boltahe ng gate.Kapag ang isang positibong boltahe ay inilalapat sa gate, lumilikha ito ng isang electric field na umaakit sa mga electron patungo sa rehiyon ng channel sa p-type na substrate.Ang mga electron na ito ay bumubuo ng isang layer ng pag -iikot, na lumilikha ng isang conductive channel sa pagitan ng mapagkukunan at kanal.Ang kasalukuyang maaaring dumaloy kapag ang isang boltahe ay inilalapat sa pagitan ng dalawang mga terminal na ito.
Ang manipis na layer ng oxide sa pagitan ng gate at ang substrate ay kumikilos tulad ng dielectric sa isang kapasitor.Ito ay electrically insulate ang gate, kaya halos walang kasalukuyang dumadaloy sa gate mismo.Pinapaliit nito ang pagkonsumo ng kuryente at ginagawang mahusay ang enerhiya ng aparato.
Upang patayin ang MOSFET, ang boltahe ng gate ay tinanggal o ginawang zero, na nagiging sanhi ng paglaho ng channel at pagtigil sa kasalukuyang daloy.Ang P-Channel MOSFET ay gumana nang katulad ngunit nangangailangan ng isang negatibong boltahe ng gate upang makabuo ng isang channel para sa kasalukuyang daloy.
Ang bilis ng paglipat ng MOSFET ay nakasalalay sa kung gaano kabilis ang kapasidad ng gate ay maaaring singilin o mailabas.Gayunpaman, sa sandaling ang aparato ay ganap na naka-on o naka-off, kumonsumo ito ng halos walang kapangyarihan, na ginagawang perpekto para magamit sa mga digital na logic circuit at high-speed switch application.

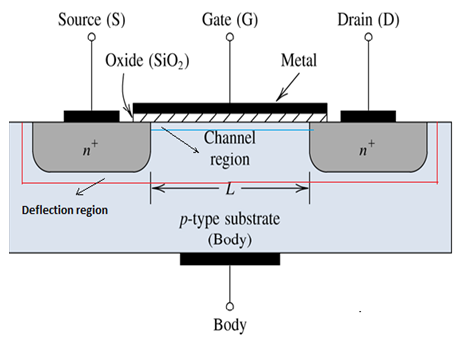

Larawan 5. Prinsipyo ng Paggawa ng isang MOSFET

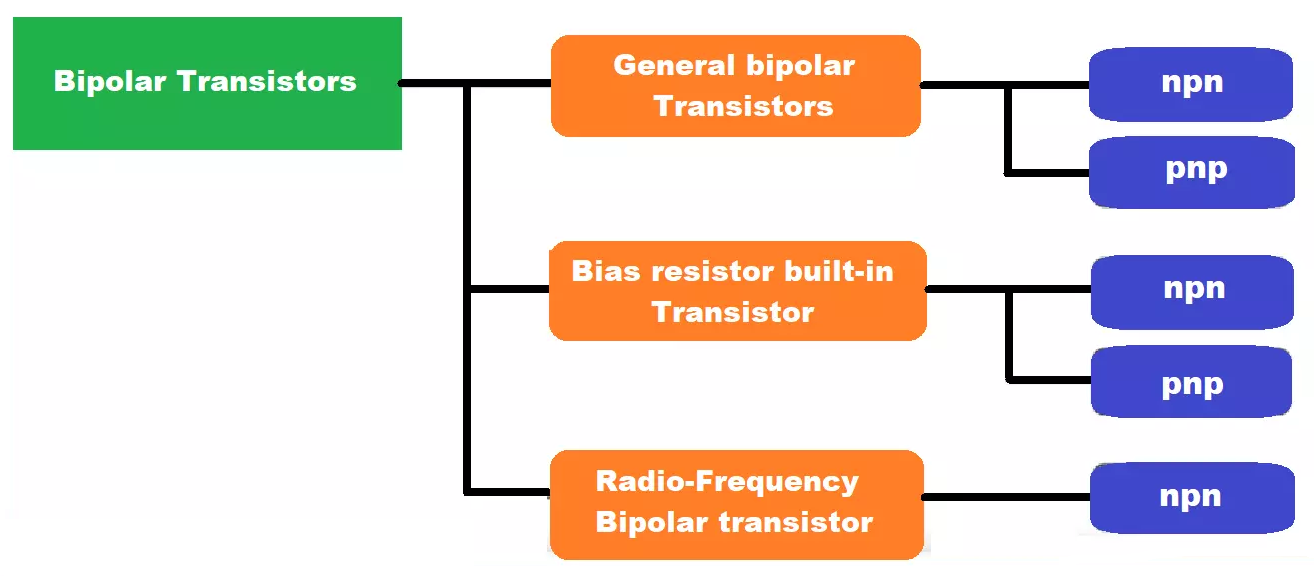

Larawan 6. Mga Uri ng BJT
At NPN Transistor
Ang isang transistor ng NPN ay binubuo ng dalawang N-type na semiconductor layer na pinaghiwalay ng isang manipis na base na p-type.Kapag ang isang pasulong na bias ay inilalapat sa base-emitter junction, ang mga electron ay dumadaloy mula sa emitter papunta sa base.Karamihan sa mga electron na ito ay napuspos sa kolektor, na bumubuo ng isang malakas na kasalukuyang daloy.Ang mga transistor ng NPN ay malawakang ginagamit dahil sa mataas na kadaliang kumilos ng mga electron, na nagbibigay -daan para sa mas mabilis na paglipat at mas mahusay na pagganap sa maraming mga elektronikong aplikasyon.
At PNP Transistor
Ang isang PNP transistor ay may isang baligtad na istraktura kumpara sa isang NPN: dalawang p-type layer na may isang n-type base sa pagitan.Kapag ang emitter-base junction ay pasulong-bias, ang mga butas ay lumipat mula sa emitter papunta sa base at pagkatapos ay nakolekta ng kolektor.Dahil ang mga butas ay gumagalaw nang mas mabagal kaysa sa mga electron, ang mga transistor ng PNP ay karaniwang may mas mababang kasalukuyang pakinabang at mas mabagal na bilis ng paglipat.Sa kabila nito, mahalaga ang mga ito sa mga pantulong na disenyo ng circuit at madalas na ginagamit para sa mga aplikasyon tulad ng paglipat ng mababang-gilid.

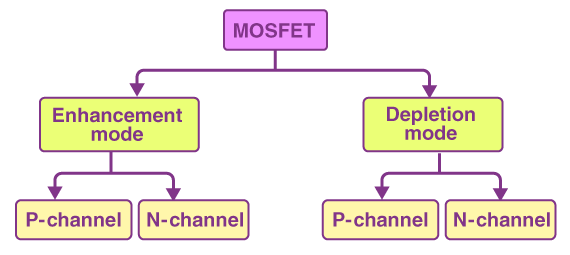

Larawan 7. Mga Uri ng MOSFET
At Pagpapahusay ng mode ng MOSFET
Ang mga transistor na ito ay karaniwang naka -off at nangangailangan ng isang boltahe ng gate upang i -on. N-channel enhancement-mode mosfets ay nakabukas sa pamamagitan ng pag -apply ng isang positibong boltahe sa terminal ng gate.Ang mga ito ay lubos na mahusay na mga aparato na kilala para sa kanilang mabilis na bilis ng paglipat at mababang on-resistensya, na ginagawang perpekto para magamit sa mga application na nagpapalit ng kuryente, lumilipat ng mga regulator, mga controller ng motor, at mga digital na lohika circuit.P-channel enhancement-mode mosfets, sa kabilang banda, nangangailangan ng isang negatibong boltahe ng gate upang i -on.Bagaman may posibilidad silang magkaroon ng mas mabagal na bilis ng paglipat at mas mataas na pagtutol kaysa sa kanilang mga katapat na N-channel, mahusay ang mga ito sa mga CMO (pantulong na metal-oxide-semiconductor) na disenyo.Sa mga sistemang ito, ang mga p- at n-channel na MOSFET ay nagtutulungan upang lumikha ng mga logic gate na kumonsumo ng halos walang kapangyarihan kapag walang ginagawa, na mahalaga para sa mga baterya na pinapagana ng baterya at mababang lakas.
At Depletion Mode MOSFETS
Ang mga ito ay karaniwang nasa at nangangailangan ng isang boltahe ng gate upang patayin. N-channel depletion-mode mosfets Magsagawa ng kasalukuyang bilang default at maaaring ma -off sa pamamagitan ng pag -apply ng isang negatibong boltahe ng gate.Ang mga ito ay kapaki-pakinabang sa mga aplikasyon tulad ng mga analog circuit, patuloy na kasalukuyang mga mapagkukunan, o mga disenyo na ligtas na ligtas kung saan kanais-nais ang isang "palaging-on" na pag-uugali.P-channel depletion-mode mosfets Patakbuhin ang katulad ngunit nangangailangan ng isang positibong boltahe ng gate upang patayin.Habang hindi gaanong ginagamit, naghahain sila ng mga mahahalagang tungkulin sa mga tiyak na disenyo ng analog o proteksiyon na kung saan kinakailangan ang mahuhulaan na default na pagpapadaloy.
|
Lakas |
Mga kahinaan
|
|
Mataas na pagkakasunud -sunod at pare -pareho ang pakinabang para sa mga analog circuit |
Nangangailangan ng patuloy na base kasalukuyang, pagtaas ng kapangyarihan
pagkonsumo |
|
Tumugon nang maayos sa mga maliliit na alon ng input (mainam para sa audio
preamp, sensor input) |
Mababang impedance ng pag -input, ginagawa itong mahirap makipag -ugnay sa
Mga mapagkukunan ng high-impedance |
|
Katamtamang kasalukuyang output na may simpleng kontrol |
Madaling kapitan ng thermal runaway nang walang tamang paglamig |
|
Sa pangkalahatan ay mas abot -kayang kaysa sa MOSFET |
Mas mabagal na bilis ng paglipat kumpara sa MOSFETS, nililimitahan ang paggamit
sa mabilis na mga digital na aplikasyon |
|
Napakahusay para sa mga mababang-ingay na mga aplikasyon ng analog tulad ng radyo
Kadalasan at mga amplifier ng instrumento |
Limitadong pag-swing ng boltahe ng pag-input, lalo na sa mababang boltahe
mga system |
|
Mas madaling bias at magpapatatag sa linear mode na may wasto
Disenyo |
Ang pagkakaroon (β) ay nag -iiba nang malawak sa pagitan ng mga aparato at sa
temperatura, na nangangailangan ng tighter circuit tolerance o feedback design |
|
Malakas na pagganap sa push-pull at klase ab amplifier
mga yugto |
Hindi nasusukat tulad ng mga MOSFET sa mga modernong integrated circuit
o napakataas na disenyo ng VLSI |
|
Ginustong sa discrete transistor na disenyo kung saan ang pagiging simple
at ang katumpakan ng analog ay nauna |
Mas malaking pisikal na sukat at hindi gaanong mahusay sa mataas na kapangyarihan
Ang paglipat maliban kung maingat na idinisenyo gamit ang paglubog ng init at biasing |
|
Lakas |
Mga kahinaan |
|
Napakataas na impedance ng pag -input;Kailangan ng halos walang kasalukuyang
kontrolin |
Madaling nasira ng Static Electricity (ESD) |
|
Madaling kumonekta sa mga digital na circuit circuit |
Kailangan ng mga circuit ng proteksyon upang maiwasan ang pinsala sa gate |
|
Ang mababang on-resistance ay nakakatulong na mabawasan ang pagkawala ng kuryente |
Ang gate ay dapat singilin at paglabas, na nagpapabagal
Lumilipat sa mataas na bilis |
|
Mahusay para sa mga aparato na may mababang lakas at pag-save ng enerhiya |
Hindi gaanong mahusay sa napakataas na mga frequency nang walang espesyal
Disenyo |
|
Gumagana nang maayos sa mabilis na paglipat ng mga aplikasyon tulad ng kapangyarihan
mga gamit at convert |
Nangangailangan ng maingat na kontrol sa boltahe ng gate;Masyadong mataas ay maaaring makapinsala
ang aparato |
|
Ginamit sa mga CPU, GPU, at portable electronics dahil sa maliit
laki at mababang lakas |
Hindi maaasahan sa mataas na radiation o matinding mga kapaligiran
Maliban kung ginagamit ang mga espesyal na bersyon |
|
Magagamit sa parehong mga uri ng N-channel at p-channel para sa
Balanced Logic Design (CMO) |
Maaaring maging mas mahal kaysa sa mga BJT sa simple, mababang lakas
Mga gamit ng analog |
|
Mabilis at mahusay na paglipat ay binabawasan ang init sa mga circuit |
Maaaring magpakita ng pagbaluktot sa mga katumpakan na analog circuit maliban kung
binayaran |
Sa mga circuit na gumagana sa mga signal (tulad ng tunog), ang mga BJT ay madalas na ginagamit dahil nagbibigay sila ng mahusay na kalidad ng signal at pakinabang.Makakakita ka ng mga ito sa mga bagay tulad ng mga audio amplifier at boltahe regulators.Ginagamit din ang mga MOSFET dito, lalo na kung kinakailangan ang mataas na paglaban sa pag -input o mabilis na paglipat, tulad ng sa mga switch ng analog o ilang mga regulator ng boltahe.
Ang parehong mga BJT at MOSFET ay maaaring magamit upang i -on at i -off ang mga bagay sa isang circuit.Ang mga BJT ay mabuti para sa mas mabagal na mga switch na nangangailangan ng pakinabang tulad ng mga controller ng motor o mga simpleng relay.Ang mga MOSFET ay mas mahusay para sa mabilis at mahusay na paglipat, tulad ng sa mga bilis ng mga controller ng motor, digital timer, o mga circuit ng suplay ng kuryente.
Kapag ang isang circuit ay kailangang hawakan ang maliit, tumpak na mga signal tulad ng mula sa mga sensor o sa mga filter, ang mga BJT ay madalas na pinili dahil matatag sila at nagbibigay ng pare -pareho na pagganap.Maaari ring magamit ang mga MOSFET dito, lalo na sa mga digital system, ngunit ang mga BJT ay mas mahusay kapag ang kawastuhan ay mahalaga.
Ang mga MOSFET ay ang pangunahing mga bloke ng gusali ng digital electronics.Ginagamit sila sa mga bagay tulad ng mga computer chips, memorya, at lohika na mga pintuan dahil gumagamit sila ng napakaliit na kapangyarihan at mabilis na gumana.Ang mga BJT ay naging pangkaraniwan sa mga mas matatandang digital system ngunit ngayon ay pinalitan ng mga MOSFET.
Para sa napakabilis na mga signal, tulad ng sa mga radio o wireless system, maaaring magamit ang parehong uri.Ang BJTS ay gumagana nang maayos hanggang sa ilang daang megahertz, na ginagawang mahusay para sa mga amplifier ng radyo.Ang mga high-speed MOSFET, tulad ng mga uri ng GaN o LDMOS, ay ginagamit sa mga modernong sistema ng mataas na dalas tulad ng mga aparato ng radar o komunikasyon dahil mabilis silang lumipat at hindi nag-aaksaya ng maraming enerhiya.
Sa mga circuit na kumokontrol ng maraming lakas, ang mga MOSFET ay karaniwang pinili para sa mga sistema ng mas mababang boltahe tulad ng mga charger ng baterya, mga ilaw ng LED, at maliit na mga convert ng kuryente, mahusay sila at manatiling cool.Ang mga BJT, o ang kanilang mas malakas na mga bersyon tulad ng mga IGBT, ay ginagamit pa rin sa mga mabibigat na sistema ng duty tulad ng mga drive ng motor at pang-industriya na makina kung saan maaari silang mahawakan ang mga malalaking alon at boltahe.
|
Ari -arian |
Bipolar junction transistor
(BJT) |
Metal oxide semiconductor
Field Effect Transistor (MOSFET) |
|
Pag -uuri |
Dalawang uri: NPN at PNP |
Dalawang uri: pagpapahusay-mode (N-channel, p-channel) at
Pag-ubos-mode (n-channel, p-channel) |
|
Mga terminal |
Base, emitter, kolektor |
Gate, mapagkukunan, alisan ng tubig |
|
Uri ng transistor |
Bipolar transistor |
Unipolar transistor |
|
Singilin ang mga carrier |
Parehong mga electron at butas |
Alinman sa mga electron o butas |
|
Paraan ng Kontrol |
Kasalukuyang kinokontrol na aparato |
Aparato na kinokontrol ng boltahe |
|
Bilis ng paglipat |
Hanggang sa ~ 100 kHz |
Hanggang sa ~ 300 kHz |
|
Impedance ng input |
Mababa |
Mataas |
|
Impedance ng output |
Mababa |
Katamtaman |
|
Koepisyent ng temperatura at kahanay |
Negatibong koepisyent;Limitadong kahanay na paggamit |
Positibong koepisyent;Madaling magkatulad |
|
Pagkonsumo ng kuryente |
Mas mataas (dahil sa kasalukuyang kontrol) |
Mas mababa (dahil sa kontrol ng boltahe) |
|
Pangalawang limitasyon ng breakdown |
Ay may pangalawang limitasyon sa pagkasira |
Walang pangalawang pagkasira;tinukoy na ligtas na operating area |
|
Katatagan ng thermal |
Mas mababang katatagan ng thermal |
Mas mahusay na katatagan ng thermal |
|
Pag -dissipation ng kuryente sa paglipat |
Karaniwan ay nagpapalabas ng higit na lakas |
Mas mahusay sa paglipat;mas mababang pagwawaldas |
Ang mga BJT at MOSFET ay parehong ginagamit upang makontrol ang daloy ng koryente, ngunit ginagawa nila ito sa iba't ibang paraan.Gumagamit ang mga BJT ng isang maliit na kasalukuyang upang makontrol ang isang mas malaki, kaya mahusay ang mga ito para sa pagpapalakas ng mga signal, tulad ng sa mga nagsasalita o radio.Ang mga mosfet ay gumagamit ng boltahe sa halip na kasalukuyang at mas mahusay para sa mabilis na paglipat at pag-save ng kapangyarihan, na ginagawang pangkaraniwan sa mga computer at mga aparato na pinapagana ng baterya.Ang bawat isa ay may mga lakas, ang mga BJT ay mas mahusay para sa malinis na control control, at ang mga MOSFET ay mas mahusay para sa mabilis, mababang-enerhiya na paglipat.Ang pagpili ng tama ay nakasalalay sa kailangan ng iyong circuit: kapangyarihan, bilis, kalidad ng signal, o pag -iimpok ng enerhiya.
Mangyaring magpadala ng isang pagtatanong, tutugon kami kaagad.
Sa isang BJT, ang saturation ay nangangahulugang ang parehong mga junctions ay pasulong na bias, na nagpapahintulot sa maximum na kasalukuyang daloy ngunit nagdudulot din ng isang maliit na pagbagsak ng boltahe, na naglilimita sa bilis ng paglipat.Ito ang estado kung saan ang transistor ay kumikilos tulad ng isang ganap na saradong switch.Para sa isang MOSFET, ang saturation ay tumutukoy sa aktibong rehiyon na ginagamit para sa pagpapalakas, hindi paglipat.Kapag lumilipat, ang MOSFETS ay pinakamahusay na gumagana sa rehiyon ng linear (ohmic) kung saan ganap silang nagsasagawa ng napakababang pagtutol, na ginagawang mas mabilis at mas mahusay.
Ito ay karaniwang tumutukoy sa isang dokumento ng paghahambing o datasheet na nagtatampok ng mga pagkakaiba sa pagitan ng mga BJT at MOSFET.Ang mga dokumentong ito ay nagpapakita ng mga pangunahing punto tulad ng kung paano ang mga BJT ay kasalukuyang kinokontrol at mas mahusay para sa paggamit ng analog, habang ang MOSFET ay kontrolado ng boltahe at ginustong para sa paglipat at digital na mga circuit.Maaari kang makahanap ng naturang mga PDF sa pamamagitan ng paghahanap ng "BJT vs MOSFET paghahambing" o sa mga aklatan ng electronics datasheet.
Ang isang transistor ay isang malawak na termino para sa anumang aparato na kumokontrol sa kasalukuyang, at ang parehong mga BJT at MOSFET ay nahuhulog sa ilalim ng kategoryang ito.Ang pangunahing pagkakaiba ay sa kung paano sila gumagana, ang mga BJT ay kinokontrol ng kasalukuyang sa base, habang ang mga MOSFET ay kinokontrol ng boltahe sa gate.Kaya, ang isang MOSFET ay isang uri ng transistor, ngunit gumagamit ito ng ibang prinsipyo at mas karaniwan sa modernong paglipat at digital na mga circuit.
Ang isang BJT ay isang solong uri ng transistor na nagpapatakbo gamit ang kasalukuyang kontrol at kadalasang ginagamit sa mga analog circuit.Ang mga CMO, sa kabilang banda, ay isang teknolohiya ng circuit na pinagsasama ang parehong N-channel at p-channel MOSFET upang makabuo ng mga mababang-lakas na digital na logic system.Habang ang BJT ay isang sangkap na nakapag -iisa, ang mga CMO ay tumutukoy sa isang diskarte sa disenyo na karaniwang ginagamit sa mga processors at digital chips.
Ang mga MOSFET ay mas mahusay dahil gumagamit sila ng boltahe upang makontrol ang paglipat, na kumonsumo ng napakaliit na lakas.Mayroon silang mataas na impedance ng pag -input, mababang pagkawala ng kuryente sa panahon ng paglipat, at walang tuluy -tuloy na draw sa gate.Ang mga BJT, sa kaibahan, ay nangangailangan ng isang matatag na base kasalukuyang upang manatili, na nagdaragdag ng paggamit ng kuryente.Ginagawa nitong mas mahusay ang MOSFET para sa mabilis, mahusay na enerhiya, at mga sistema na pinapagana ng baterya.
