BC556 Transistor: Kumpletong Gabay sa Pinout, Mga Pagtukoy, Paggawa, at Mga Aplikasyon

Ang BC556 PNP transistor ay nakatayo bilang isang maraming nalalaman at maaasahang sangkap sa mga modernong electronics, na nag-aalok ng mga kakayahan sa mataas na pagganap sa pagpapalakas at paglipat ng mga aplikasyon.Ang natatanging istraktura ng semiconductor, na may isang uri ng N-type na sandwiched sa pagitan ng dalawang mga layer ng P-type, ay nagsisiguro ng mahusay na kasalukuyang kontrol, na ginagawa itong isang kinakailangang elemento sa mga circuit na nagmula sa mga aparato ng audio hanggang sa mga sistema ng kuryente.Ang artikulong ito ay naghuhukay sa mga pangunahing tampok, pagtutukoy, at praktikal na aplikasyon ng BC556 transistor, na nagbibigay ng mga pananaw sa operasyon, pagsasaalang -alang sa disenyo, at paggamit ng mga kaso.Nag -aalok ang gabay na ito ng mahalagang kaalaman upang matulungan kang magamit ang buong potensyal ng BC556 sa iyong mga proyekto.

Catalog

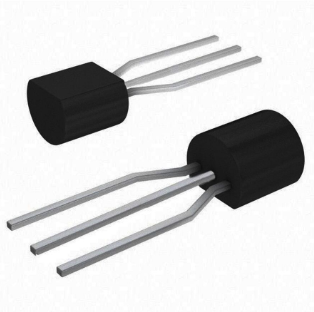

BC556 Pangkalahatang -ideya ng Transistor

Ang BC556 Ang Transistor ay nagtatanghal ng sarili bilang isang PNP-type semiconductor, na madalas na ginagamit para sa paglipat ng signal at pagpapalakas sa loob ng iba't ibang mga electronic circuit.Nagtatampok ito ng tatlong mga terminal: ang emitter, base, at kolektor, ang bawat isa ay malaki ang naiambag sa pag -andar nito.Ang aparato ay na -trigger kapag ang base terminal ay nagpapatatag sa zero volts, na nagpapahintulot sa regulasyon ng kasalukuyang daloy sa pagitan ng kolektor at emitter.Kapag nakikibahagi, pinadali ng transistor ang boltahe sa buong pares ng kolektor-emitter, marunong pamamahala ng pagpapalakas ng signal.Nagpapanatili ito ng isang boltahe ng base-emitter na nasa paligid ng 660 mV at ipinapakita ang isang pakinabang ng pagpapalakas na sumasaklaw mula 125 hanggang 450, na binibigyang diin ang kakayahang mapalakas ang mga mahina na signal.Ang katangiang ito ay nagbibigay ng kadalasang angkop para sa mga compact na elektronikong aparato, lalo na ang mga amplifier ng audio, kung saan nangunguna ang katumpakan at pagiging maaasahan.

Mekanismo ng kasalukuyang regulasyon

Ang pag -unawa sa mga hadlang sa pagpapatakbo ng BC556 ay dapat, lalo na ang kapasidad nito upang mahawakan ang isang rurok na kasalukuyang umaabot sa 200mA.Sa buong saturation, sinusuportahan ng transistor ang hanggang sa 100mA ng kasalukuyang sa pagitan ng kolektor at emitter, na sumasalamin sa katatagan nito sa katamtamang mga aplikasyon ng kuryente.Gayunpaman, ang paglampas sa limitasyong ito ay nagdudulot ng panganib sa aparato, na hinihingi ang maingat na mga diskarte sa disenyo.Sa mga praktikal na aplikasyon, maaari mong madalas na magamit ang mga heat sink upang maibsan ang mga potensyal na overheating panganib, sa gayon pinapahusay ang pagiging maaasahan ng aparato.

Ang BC556 ay nagpapatakbo sa pamamagitan ng kasalukuyang regulasyon;Ang paghinto ng base kasalukuyang paglilipat ng transistor sa cut-off na rehiyon, sa gayon ay i-deactivate ito.Malinaw na ginawa, kinakailangan nito sa ilalim ng 2mA ng base kasalukuyang para sa pag -activate, tinitiyak ang pagiging epektibo sa mga senaryo na may limitadong pagkakaroon ng kuryente.Ang pagganap ng disenyo ng circuit ay maaaring mai -optimize sa pamamagitan ng pag -aayos ng base boltahe mula 0.7V hanggang 0.9V, pagkamit ng isang balanse sa pagitan ng mabilis na pag -activate at nabawasan ang pagkonsumo ng kuryente.

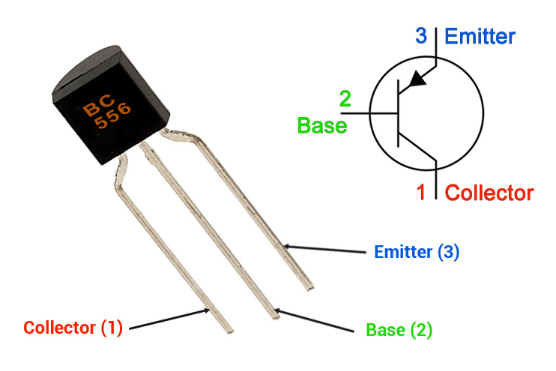

Pag -configure ng PIN

Numero ng pin	Pangalan ng pin	Paglalarawan
Pin-1	Kolektor	Kinokolekta ng terminal na ito ang mga electron na inilabas mula sa emitter.
Pin-2	Base	Ang terminal na ito ay tumutulong sa pagkontrol sa transistor biasing.
Pin-3	Emitter	Naglabas ng mga electron mula sa emitter lumipat sa pangunahing PN Junction.

Mga tampok at spec

Tampok/Pagtukoy	Mga detalye
I -type	PNP Transistor
Mga uri ng pakete	TO-92, SOT54 plastik
Kolektor sa Emitter Voltage (VCEO)	-65v
Antas ng ingay	Mababang ingay
Pagsunod sa lead-free	PB-free
Pinakamataas na kasalukuyang (IC)	100 Ma
Teknolohiya	Advanced na teknolohiya ng proseso
Error boltahe	Mababang boltahe ng error
Bilis ng paglipat	Mabilis na bilis ng paglipat
Kapangyarihan at kasalukuyang paghawak	Mataas
Pagkolekta ng kapangyarihan ng kolektor (PC)	0.5 w
Kolektor sa Base Boltahe (VCBO)	-80v
Emitter sa base boltahe (Vebo)	-5v
Kolektor ng Kolektor	8 pf
Dalas ng paglipat (ft)	150 MHz
Operating temperatura ng junction	150 ° C.

Katumbas at pantulong na mga modelo

Katumbas

At BC558

At A1015

At S8550

At BC557

Kumpanya

At BC546

At BC548

At BC547

At BC549

Tamang mga kondisyon para sa paggamit ng BC556 transistor

Upang matiyak na ang BC556 transistor ay nagsisilbi sa iyo ng maayos sa paglipas ng panahon, matalino na igalang ang tinukoy na mga limitasyon nito.Ang pagpapanatiling kasalukuyang nasa ibaba 100mA kapag ang pag -load ng isang pag -load sa transistor na ito ay hindi lamang pinapanatili ang pag -andar nito ngunit pinapanatili mo ring nakahanay sa inilaan nitong paggamit.Ang pag-iisip ng boltahe ng kolektor-sa-emitter, na dapat manatili sa ibaba -36V, ay nagdaragdag ng isa pang layer ng paggalang sa disenyo nito.

Ang maselan na relasyon sa temperatura ay nagiging maliwanag kapag isinasaalang -alang ang temperatura ng kantong, na hindi dapat lumampas sa 150 ° C.Ang pag -unawa na ito ay nagmumula sa iba't ibang mga pagsubok at nagsasalita sa maingat na balanse na kinakailangan upang maiwasan ang pinsala sa materyal na semiconductor.

Ang pagdaragdag ng isang risistor sa base ng transistor ay gumaganap ng isang aktibong papel sa pagprotekta sa aparato.Ang base risistor ay hindi lamang nag -regulate ng papasok na kasalukuyang;Ito ay kumikilos bilang isang tahimik na tagapag -alaga, tinitiyak na ang transistor ay hindi nasasabik sa labis na kasalukuyang.Ang pagsasanay na ito ay nagtatampok ng isang timpla ng notional na pananaw at praktikal na karunungan, na nagpapahintulot sa transistor na gumana nang maayos at mapalawak ang buhay at katatagan nito.

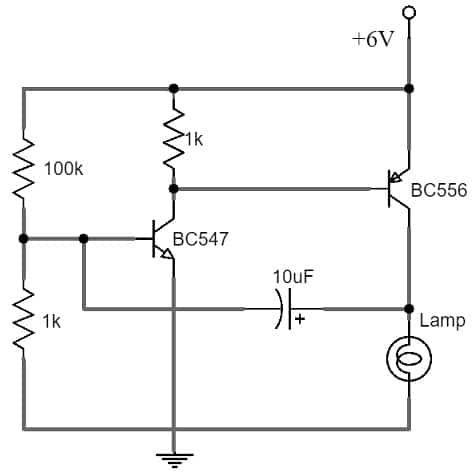

Functional na disenyo ng isang transistor-based na lamp flasher circuit

Ang transistor-based na lamp flasher circuit, na madalas na na-deploy para sa pag-sign ng sasakyan at bilang mga tagapagpahiwatig ng pag-iingat sa mga zone ng konstruksyon, sinasamantala ang mga katangian ng mga transistor ng BC556 at BC549.Sa isang compact breadboard canvas, isinasama nito ang mga sangkap tulad ng mga resistors, isang 6V na baterya, isang lampara, capacitor, at pagkonekta ng mga wire, lahat ay nagtatrabaho nang maayos patungo sa isang mahusay na pagsasaayos.

Mekanismo ng pagkilos

Ang core ng circuit pulses na ito na may regenerative feedback, isang proseso na itinakda sa paggalaw ng isang 6V control signal na umaabot sa base ng BC549 transistor.Ang kapanapanabik na pakikipag -ugnay na ito ay nagsisimula sa tugon ng BC556 transistor, na nagpapaliwanagan ng lampara na may isang tinukoy na glow.Sa pamamagitan ng mabilis na sayaw ng paglipat ng transistor, ang lampara ay gumaganap ng kumikislap na papel, na umaabot bilang isang visual cue na idinisenyo upang makuha ang pansin at ihatid ang pagkadali.

Mga Aplikasyon

Ang BC556 transistor ay nagsasama nang walang putol sa maraming mga functional na aparato at circuit, na ipinapakita ang kakayahang umangkop sa isang magkakaibang hanay ng mga patlang ng elektronika.Ang sangkap na ito ay isang pangunahing elemento sa parehong mga elektronikong consumer at pang -industriya na sistema, na sumusuporta sa mga teknolohiya na humihiling ng tumpak na pagpapalakas at kontrol.

Audio circuit

Sa disenyo ng audio circuit, ang BC556 ay pabago -bago para sa pagtiyak ng katapatan at kalidad ng tunog.Ang isang pangunahing aplikasyon ay ang pagpapalakas ng mga mahina na signal ng audio na may kaunting ingay, na nagbibigay -daan sa mas malinaw na output ng tunog sa iba't ibang mga aparato ng audio.Ang nakaka-engganyong karanasan sa pakikinig sa tunog na may mataas na katapatan ay madalas na nagmumula sa masusing pag-audio ng audio, kung saan ang BC556 transistor ay makabuluhang nag-aambag.

Pangkalahatang-layunin na pagpapalakas

Sa pangkalahatang layunin na pagpapalakas, ang BC556 ay nagsisilbing isang paunang sangkap sa mga module ng amplifier para sa mga signal at audio.Nagbibigay ito ng matatag na pagpapalakas sa magkakaibang mga kapaligiran at aplikasyon.Ang kakayahang umangkop at pagiging maaasahan ay binibigyang diin ang malawakang utility nito.

Mga module ng driver

Ang BC556 ay bihasa sa mga module ng driver, lalo na para sa mga kapangyarihan ng LED at relay.Ang mga pag -setup na ito ay nakikinabang mula sa kapasidad ng transistor na mahusay na lumipat at palakasin ang mga alon, tinitiyak ang walang hanggang pagganap at pagiging maaasahan ng mga LED at relay.Halimbawa, ang pare -pareho na operasyon ng mga ilaw ng trapiko sa ilalim ng anumang mga kondisyon ng panahon ay lubos na nakasalalay sa mga nasabing sangkap.

Mga pares ng Darlington at H-Bridges

Para sa mga high-kasalukuyang aplikasyon, ang BC556 ay madalas na na-configure sa mga pares ng Darlington, na pinapahusay ang epektibong kasalukuyang pakinabang at mapadali ang pagmamaneho ng mas mabibigat na naglo-load hanggang sa 100ma nang walang kahirap-hirap.Bukod dito, sa H-Bridges, na ginagamit para sa kontrol ng motor, pinapayagan ng BC556 para sa tumpak na pagmamanipula ng direksyon at bilis ng motor, na kapaki-pakinabang sa awtomatiko at malayong pinatatakbo na mga sasakyan.

Karagdagang mga kumplikadong aplikasyon

Ang BC556 ay nagpapatunay din na kapaki -pakinabang sa mga lugar tulad ng mga oscillator, kasalukuyang mga salamin, paghahambing, at iba't ibang mga linear at paglipat ng operasyon.Sa mga oscillator, tumutulong ito sa pagbuo ng mga pare -pareho na alon, pabago -bago para sa mga mekanismo ng tiyempo at kontrol sa loob ng mga elektronikong aparato.Ang papel ng BC556 sa kasalukuyang mga salamin ay nagpapalakas ng katatagan ng circuit sa pamamagitan ng pag -mirror ng mga alon na ginamit sa pagproseso ng signal ng analog.
