Armatures sa mga electric machine: komposisyon, pag -andar, at mga advanced na aplikasyon

Ang mga electric machine ay mahalagang tool sa pang -araw -araw na buhay at sa malalaking industriya.Sa gitna ng mga makina na ito ay ang armature, isang pangunahing bahagi na tumutulong na gawing enerhiya ang paggalaw o paggalaw sa kuryente.Ang gabay na ito ay sumisid sa kung paano gumagana ang mga armature sa iba't ibang mga makina tulad ng mga motor at generator.Ipinapaliwanag nito kung paano nagtutulungan ang mga bahagi ng isang armature upang gawing maayos at mahusay ang mga makina.Sa pamamagitan ng pagbagsak ng mga detalye kung paano gumagana ang mga armature, ang artikulong ito ay nagpapagaan sa kung paano makuha ang pinakamahusay na pagganap at makatipid ng enerhiya sa mga electric machine.

Catalog

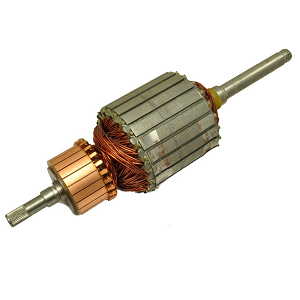

Pag -unawa sa mga armature

An Armature ay isang mahusay na bahagi ng mga electric machine, pagpapagana ng henerasyon ng kuryente sa pamamagitan ng pakikipag -ugnay nito sa mga magnetic field.Depende sa disenyo ng makina, ang armature ay maaaring paikutin o manatiling nakatigil.Nagpapatakbo ito sa loob ng isang zone na tinatawag na Air Gap, kung saan nakikipag -ugnay ito sa magnetic flux upang makabuo ng puwersa ng electromotive (EMF), na sa huli ay lumilikha ng mekanikal na paggalaw.Ang magnetic field na ito ay nabuo ng alinman sa permanenteng magnet o electromagnets, coils ng wire na nagiging magnetic kapag ang kuryente ay dumadaloy sa kanila.Sa ilang mga makina, tulad ng mga sistema ng dobleng pinapakain, ang elemento ng magnetic field ay maaari ring kumilos bilang isang pantulong na armature, pagpapalakas ng kontrol at kahusayan ng conversion ng enerhiya.Para sa pinakamainam na pagganap, ang mga armature ay maingat na idinisenyo upang manatiling patayo sa parehong magnetic field at ang direksyon ng paggalaw, lakas, o metalikang kuwintas.Ang pagkakahanay na ito ay nag -maximize ng mga puwersang electromagnetic na nagtutulak sa makina.Karaniwan na ginawa mula sa tanso dahil sa de -koryenteng kondaktibiti, ang mga paikot -ikot na armature ay nakaayos upang mahusay na makabuo ng EMF at mag -convert ng enerhiya.Ang disenyo na ito ay direktang nakakaimpluwensya sa output ng metalikang kuwintas ng makina, regulasyon ng bilis, at pangkalahatang kahusayan.

Ang isang armature ay gumaganap ng maraming mga tungkulin sa mga electric machine, na direktang nakakaimpluwensya sa kanilang kahusayan at pag -andar.Ang pangunahing trabaho nito ay ang pagdala ng electric current sa loob ng isang magnetic field upang makabuo ng metalikang kuwintas sa umiikot na mga makina o lakas sa mga linear.Ito ay batay sa electromagnetic induction, kung saan ang paggalaw sa pagitan ng armature at ang magnetic field ay nagpapahiwatig ng EMF.Ang EMF na ito ay nagtutulak ng kasalukuyang sa pamamagitan ng armature windings, na lumilikha ng isang magnetic na puwersa na nagko -convert ng elektrikal na enerhiya sa mekanikal na paggalaw o kabaligtaran.Sa mga de -koryenteng motor, ang armature ay nagko -convert ng elektrikal na enerhiya sa mekanikal na kapangyarihan.Sa prosesong ito, ang sapilitan na EMF ay kumikilos laban sa armature kasalukuyang, na kilala bilang back EMF, na tumutulong sa pag -regulate ng bilis at metalikang kuwintas.Sa kabaligtaran, sa mga generator, ang armature ay nagko -convert ng mekanikal na enerhiya sa elektrikal na enerhiya, na nagpapakita ng dalawahang papel nito sa mga makina tulad ng motor at generator.

Electromotive Force (EMF) at kahusayan sa conversion ng kapangyarihan

Ang paggawa ng EMF sa loob ng armature ay mabuti para sa pag -convert ng kapangyarihan.Ayon sa batas ng electromagnetic ng Faraday, ang EMF ay nabuo ng kamag -anak na paggalaw sa pagitan ng armature at magnetic field.Kasunod ng batas ni Lenz, ang EMF na ito ay sumasalungat sa paggalaw na lumilikha nito.Sa mga motor, ang magkasalungat na EMF, o back EMF, ay nag -regulate ng bilis at metalikang kuwintas sa pamamagitan ng pag -aaway ng kasalukuyang pag -input, tinitiyak ang matatag at mahusay na operasyon.Kapag ginamit sa mga generator, ang armature ay nagko -convert ng mekanikal na enerhiya sa kuryente.Ang conversion na ito ay pinahusay ng estratehikong dinisenyo na mga paikot-ikot at isang mahusay na nakaplanong magnetic circuit, na binabawasan ang mga pagkalugi ng enerhiya at mai-optimize ang paglipat ng enerhiya.Ang polarity at intensity ng EMF ay nakasalalay sa lakas ng magnetic field at direksyon ng pag -ikot ng armature, na nagpapahintulot sa tumpak na kontrol sa output ng kuryente.Ang kakayahang umangkop na ito ay kailangan para sa mga variable na bilis at pag-load ng mga kinakailangan sa pang-industriya at nababago na mga sistema ng enerhiya.

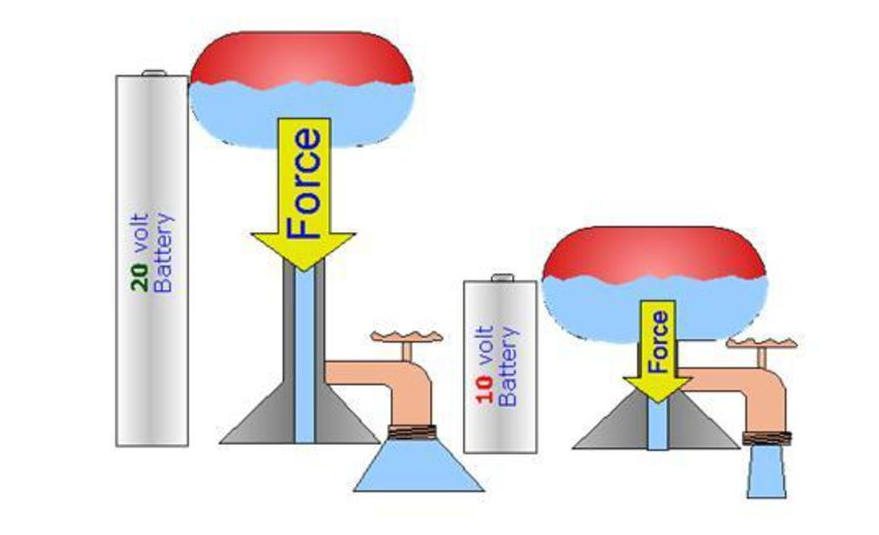

Larawan 2. EMF equation at panloob na pagtutol sa isang circuit

Komposisyon ng mga sangkap ng armature

Ang isang armature ay isang pangunahing bahagi ng mga electric machine, na responsable para sa pag -convert ng elektrikal na enerhiya sa mekanikal na enerhiya at kabaligtaran.Binubuo ito ng maraming pangunahing sangkap: ang armature core, windings, commutator, at baras.Ang bawat isa sa mga bahaging ito ay maingat na idinisenyo upang mapagbuti ang kahusayan ng makina, bawasan ang pagkalugi ng kuryente, at matiyak ang tibay.Ang seksyon na ito ay nagbibigay ng isang detalyadong pagkasira ng bawat sangkap, na nagpapaliwanag kung paano sila nag -aambag sa pagganap ng mga de -koryenteng motor at mga generator.

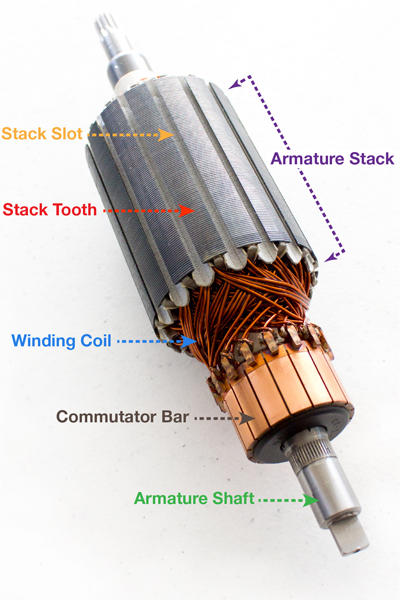

Larawan 3. may label na istraktura ng armature at mga bahagi

Armature Core

Ang armature core ay ang magnetic gulugod ng armature.Ang pangunahing pag -andar nito ay upang suportahan ang mga paikot -ikot at mapahusay ang magnetic na pakikipag -ugnay na kinakailangan para sa conversion ng enerhiya.Ginagawa ito mula sa manipis na mga layer ng bakal na silikon, na tinatawag na mga laminations, na pinagsama.Ang layered na istraktura na ito ay binabawasan ang mga eddy currents, hindi kanais -nais na nagpapalipat -lipat na mga alon na nagdudulot ng pagkawala ng enerhiya at sobrang pag -init.Sa pamamagitan ng paglilimita sa mga alon na ito sa bawat manipis na layer, ang nakalamina na disenyo ay lubos na nagpapabuti sa kahusayan ng enerhiya ng makina.Ang isa pang mahalagang tampok ng core ay ang kakayahang mabawasan ang mga pagkalugi sa hysteresis.Ang mga pagkalugi na ito ay nangyayari kapag ang pangunahing materyal ay paulit -ulit na magnetized at na -demagnetize ng alternating magnetic field.

Upang mabawasan ito, ang core ay ginawa mula sa de-kalidad na bakal na silikon, na may mababang mga katangian ng pagkawala ng hysteresis.Ang mga laminations ay maingat na nakahanay, at ang mga puwang na humahawak ng mga paikot -ikot ay tiyak na gupitin upang ma -maximize ang magnetic flow at mabawasan ang pagtagas.Sa ilang mga advanced na disenyo, ang mga puwang ay skewed upang mabawasan ang magnetic cogging, isang jerky motion na maaaring mangyari kapag ang rotor ay nakahanay sa mga magnetic pole ng stator.Ang disenyo ng skewed slot na ito ay nagsisiguro ng mas maayos na pag -ikot at binabawasan ang mga panginginig ng boses, na humahantong sa mas tahimik at mas maaasahang operasyon ng makina.

Armature windings

Ang mga armature windings ay may pananagutan para sa pagbuo ng electromotive force (EMF) sa pamamagitan ng pagsasagawa ng kasalukuyang sa pamamagitan ng magnetic field ng makina.Ang mga paikot -ikot na ito ay ginawa mula sa tanso na wire dahil sa mahusay na elektrikal na kondaktibiti.Ang mga wire ay maingat na insulated upang maiwasan ang mga maikling circuit at mapanatili ang integridad ng paikot -ikot.Ang pag -aayos ng mga paikot -ikot sa loob ng mga pangunahing puwang ay mahalaga para sa pag -maximize ng kahusayan.Mayroong dalawang pangunahing uri ng paikot -ikot na mga pagsasaayos: Lap paikot -ikot at paikot -ikot na alon.Ang lap winding ay ginagamit sa mga application na nangangailangan ng mataas na kasalukuyang sa mababang boltahe.Nag -uugnay ito sa kahanay, na nagbibigay ng maraming mga landas para sa kasalukuyang, na pinatataas ang kasalukuyang kapasidad.

Ang paikot-ikot na alon ay mas mahusay na angkop para sa high-boltahe, mababang-kasalukuyang aplikasyon.Nag -uugnay ito sa serye, pagtaas ng boltahe habang pinapanatili ang kasalukuyang mas mababa.Ang pagpili ng paikot -ikot na pagsasaayos ay direktang nakakaapekto sa mga katangian ng metalikang kuwintas, bilis, at boltahe, na nagpapahintulot sa pagpapasadya para sa iba't ibang mga pangangailangan sa pagpapatakbo.Ang paglalagay at koneksyon ng mga paikot -ikot ay estratehikong idinisenyo upang ma -optimize ang magnetic field at mabawasan ang mga potensyal na isyu tulad ng pag -agaw at panginginig ng boses.Ang mga pamamaraan tulad ng skewing ang mga paikot -ikot o paggamit ng maraming mga coil sa isang solong puwang ay nagpapaganda ng pagganap at mabawasan ang pagkagambala ng electromagnetic.

Armature Commutator

Ang commutator ay isang mahalagang sangkap sa DC machine.Ang pangunahing papel nito ay upang idirekta ang kasalukuyang daloy sa pamamagitan ng armature windings, tinitiyak ang pare -pareho na pag -ikot ng mekanikal o output ng elektrikal.Ito ay binubuo ng maraming mga segment ng tanso, na kung saan ay isa -isa na insulated mula sa bawat isa.Ang mga segment na ito ay konektado sa armature windings at paikutin sa baras.Habang umiikot ang armature, inililipat ng commutator ang direksyon ng kasalukuyang sa tumpak na sandali.Ang paglipat na ito ay nagpapanatili ng metalikang kuwintas sa pare -pareho ng motor o ang boltahe ng output sa generator na matatag.Ang wastong tiyempo ay kinakailangan para sa pagpapanatili ng maayos na operasyon at pag -iwas sa mga pagkagambala sa daloy ng kuryente.

Upang makamit ito, ang commutator ay ipinares sa mga brushes ng carbon na nagpapanatili ng pag -slide ng de -koryenteng pakikipag -ugnay sa mga umiikot na mga segment.Ang disenyo at pagpapanatili ng commutator ay mabuti para sa pagliit ng sparking at pagsusuot.Ang de-kalidad na pagkakabukod at tumpak na machining ng mga segment ng tanso ay nagsisiguro sa tibay at bawasan ang panganib ng mga pagkakamali sa kuryente.Ang regular na pagpapanatili ay kinakailangan upang mapanatiling malinis ang commutator at walang alikabok o mga labi, na maaaring makagambala sa contact ng elektrikal.Ang wastong pag -igting at pag -align ng brush ay nag -aambag din sa mas mahabang buhay ng commutator at mas maaasahang pagganap ng makina.

Armature shaft

Ang armature shaft ay ang pangunahing istraktura ng suporta para sa lahat ng mga umiikot na bahagi ng armature, kabilang ang core at commutator.Nagpapadala ito ng mekanikal na kapangyarihan na nabuo ng motor o natanggap ng generator.Ang baras ay idinisenyo upang mapaglabanan ang mga puwersa ng pag -ikot, metalikang kuwintas, at mga panginginig sa panahon ng operasyon.Ang pagpili ng materyal ay kailangan para sa baras, dahil kailangan itong maging malakas, matibay, at matibay.Ang mga alloy na may mataas na lakas na bakal ay karaniwang ginagamit upang magbigay ng mekanikal na suporta habang pinapanatili ang medyo magaan na timbang upang mabawasan ang pagkawalang-galaw.Tinitiyak din ng baras ang tumpak na pagkakahanay ng mga umiikot na sangkap, para sa makinis na operasyon at mahusay na paglipat ng kuryente.

Ang anumang misalignment ay maaaring humantong sa mga pagkalugi sa mekanikal, pagtaas ng pagsusuot, at potensyal na pinsala sa makina.Upang mabawasan ang alitan at pagsusuot, ang baras ay suportado ng mga high-precision bearings na nagbibigay-daan sa maayos na pag-ikot.Ang mga bearings na ito ay maingat na napili upang hawakan ang mga radial at axial load na naranasan sa panahon ng operasyon.Ang wastong pagpapadulas at regular na pagpapanatili ng mga bearings na ito ay mabuti para maiwasan ang sobrang pag -init at pagpapalawak ng habang buhay ng baras at ang buong pagpupulong ng armature.

Paano gumagana ang isang armature?

Ang isang armature ay tumutulong sa pagbabago ng enerhiya ng elektrikal sa paggalaw sa mga motor o baguhin ang paggalaw sa kuryente sa mga generator.Nangyayari ito dahil sa electromagnetic induction.Nangangahulugan ito na kapag lumipat ka ng isang wire sa pamamagitan ng isang magnetic field, lumilikha ito ng isang de -koryenteng puwersa (tinatawag na EMF).Ang armature ay gumagawa ng sariling magnetic field, at ang patlang na ito ay nakikipag -ugnay sa magnetic field mula sa isa pang bahagi ng makina (na tinatawag na paikot -ikot na patlang).Ang pakikipag -ugnay na ito ay kung ano ang gumagawa ng armature na gumana.

Paano gumagana ang armature sa motor?

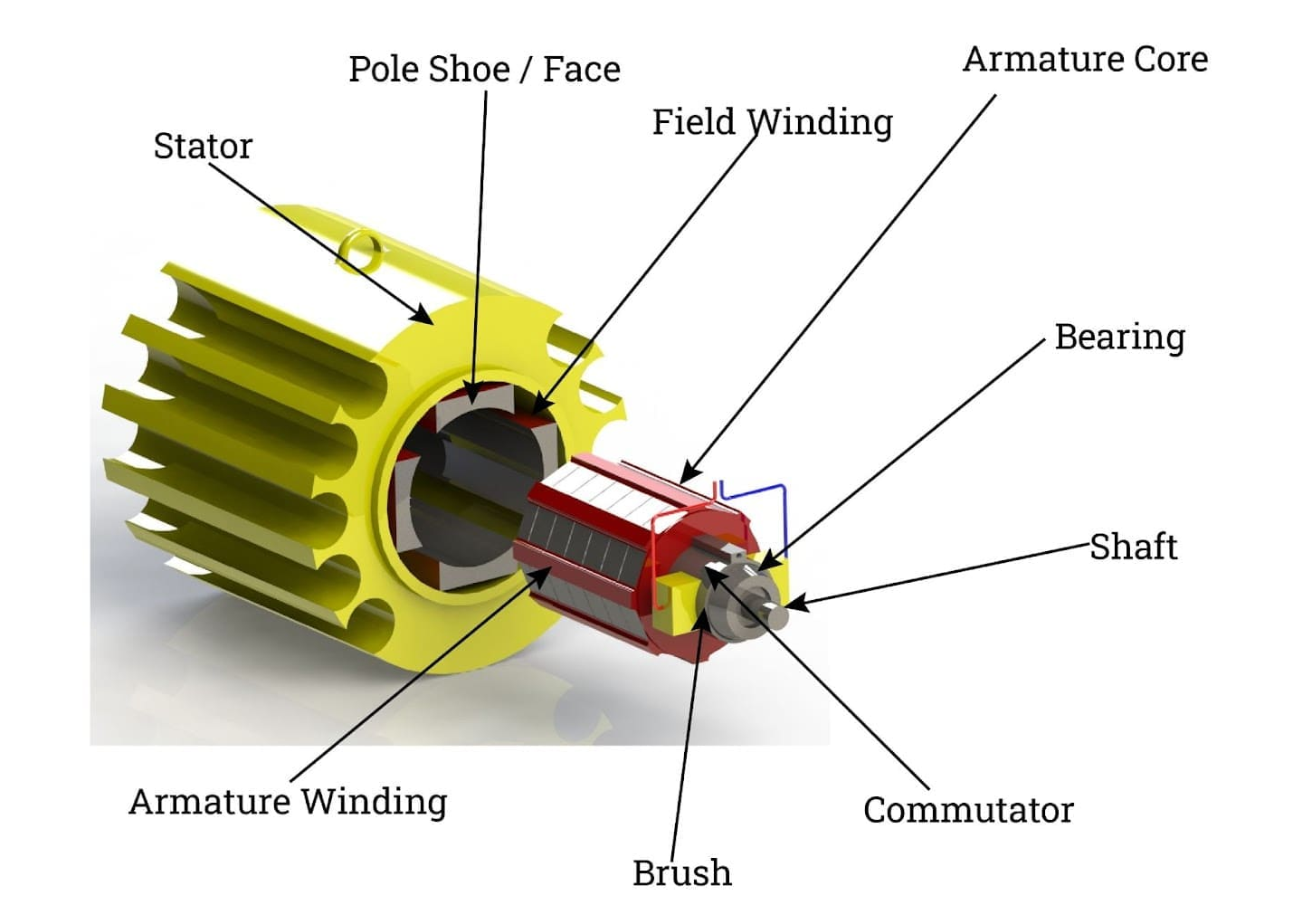

Larawan 4. DC istraktura ng motor at operasyon ng armature

Sa mga de -koryenteng motor, ang armature ay nagbabago ng elektrikal na enerhiya sa paggalaw.Ginagawa ito sa pamamagitan ng pagpapaalam sa electric kasalukuyang daloy sa pamamagitan ng mga coils (tinatawag na windings) na inilagay sa isang magnetic field na ginawa ng stator.Ang magnetic field na ito ay maaaring magmula sa alinman sa permanenteng magnet o electromagnets.Kapag ang kasalukuyang dumadaan sa armature windings, gumanti ito sa magnetic field ng stator at lumilikha ng isang puwersa na gumagawa ng armature spin.Upang mapanatili ang maayos na pag -ikot ng armature, ginagamit ang isang commutator at brushes.Ang mga bahaging ito ay nagtutulungan upang baguhin ang direksyon ng kasalukuyang sa tamang oras.Ang mga brushes ay pumasa sa koryente sa commutator, na dumadaloy sa direksyon ng kasalukuyang upang mapanatili ang motor na bumaling sa parehong direksyon.Ang paglipat na ito ay humihinto sa motor mula sa pagkuha ng suplado o pag -ikot ng maling paraan.Ang kaliwang panuntunan ng Fleming ay nakakatulong na ipaliwanag kung paano ito gumagana.Ipinapakita nito na ang direksyon ng magnetic field, ang direksyon ng kasalukuyang, at ang nagresultang puwersa lahat ay nagtutulungan upang lumikha ng pag -ikot.

Maraming mga bagay ang nakakaapekto kung gaano kahusay ang gumagana ng motor.Ang armature windings ay nakaayos upang ma -maximize ang magnetic na pakikipag -ugnay habang binabawasan ang pagtutol, na ginagawang mas mahusay ang pag -convert ng enerhiya.Ang commutator ay idinisenyo upang ilipat ang kasalukuyang maayos na may kaunting sparking o magsuot.Ang paggamit ng mga materyales tulad ng tanso ay tumutulong sa mas mababang paglaban ng elektrikal at nagpapabuti sa paglipat ng kuryente.Ang mga modernong motor ay mayroon ding mga control system na namamahala sa kasalukuyang, bilis, at metalikang kuwintas.Pinapayagan ng mga sistemang ito ang tumpak na mga pagsasaayos, na ginagawang kapaki -pakinabang ang motor para sa isang malawak na hanay ng mga aplikasyon, mula sa mga gamit sa bahay hanggang sa mga pang -industriya na makina.

Paano gumagana ang armature sa mga generator?

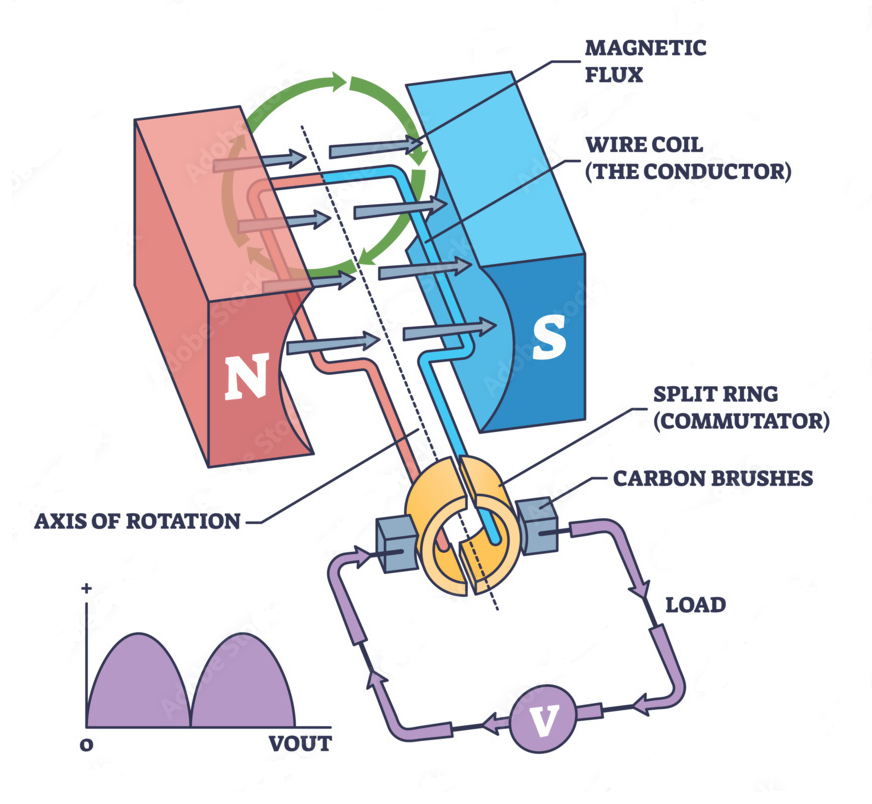

Larawan 5. Ang operasyon ng generator ng DC na may henerasyon ng EMF at pagwawasto

Sa mga generator, ang armature ay gumagawa ng kabaligtaran ng kung ano ang ginagawa nito sa mga motor: binabago nito ang paggalaw sa enerhiya na de -koryenteng.Gumagamit din ito ng electromagnetic induction.Kapag ang armature ay dumura sa loob ng isang magnetic field na ginawa ng stator, pinuputol nito ang mga magnetic line, na lumilikha ng EMF (electromotive force) sa mga paikot -ikot na ito.Ang pag -ikot na ito ay pinalakas ng isang bagay tulad ng isang turbine o engine.Dahil ang armature ay gumagalaw sa pamamagitan ng pagbabago ng hilaga at timog magnetic pole, gumagawa ito ng isang alternating kasalukuyang (AC).Sa mga generator ng DC, binago ng isang commutator ang AC na ito sa direktang kasalukuyang (DC) sa pamamagitan ng paglipat ng output sa tamang oras.Sa mga generator ng AC (tinatawag ding mga alternator), ang output ay mananatili bilang AC, at ang dalas nito ay nakasalalay sa kung gaano kabilis ang armature spins.

Maraming mga bagay ang nakakaapekto kung gaano kahusay ang gumagana ng generator.Ang mas mabilis na bilis ng pag -ikot ay nagbabago nang mas mabilis ang magnetic field, na gumagawa ng mas maraming EMF.Ang isang mas malakas na magnetic field ay lumilikha din ng mas maraming EMF, pagtaas ng output ng kuryente.Ang mga paikot -ikot ay nakaayos upang ma -maximize ang magnetic na pakikipag -ugnay habang binabawasan ang pagkawala ng enerhiya.Ang mga modernong generator ay gumagamit ng mga regulator ng boltahe upang mapanatili ang matatag na boltahe at dalas, na mahalaga para sa mga aparato na nangangailangan ng pare -pareho na kapangyarihan.Inaayos ng mga sistemang ito ang magnetic field upang balansehin ang mga pagbabago sa paggamit ng kuryente o bilis ng pag -input.

Mahalaga ang mga generator para sa paggawa ng kapangyarihan at panatilihing matatag ito.Sa pamamagitan ng pagpapabuti ng disenyo ng armature at pagdaragdag ng mga control system, maaari kang gawing mas mahusay at maaasahan ang mga generator.Makakatulong ito na mapanatili ang matatag na boltahe at dalas para sa mga grids ng kuryente, magbigay ng maaasahang kapangyarihan sa mga nababagong sistema ng enerhiya kung saan nagbabago ang mapagkukunan ng kuryente, at matiyak ang backup na kapangyarihan para sa mga lugar tulad ng mga ospital at mga sentro ng data.Ang pagpapabuti kung paano gumagana ang armature sa parehong mga motor at generator na ginagawang mas mahusay, maaasahan, at kakayahang umangkop ang mga electric machine, na nakakatugon sa mga pangangailangan ng kapangyarihan ngayon.

Mga pamamaraan sa kontrol ng armature

Ang pagkontrol sa armature sa mga de -koryenteng motor ay tumutulong sa pag -optimize ng pagganap, lalo na sa pag -regulate ng bilis at pamamahala ng metalikang kuwintas.Sa mga motor ng DC, ang built-in na paglaban ng armature ay natural na nililimitahan ang kasalukuyang, na pinoprotektahan ang motor mula sa mga de-koryenteng at thermal overload.Gayunpaman, upang makamit ang mas tumpak na kontrol sa bilis at upang umangkop sa iba't ibang mga pangangailangan sa pagpapatakbo, ang panlabas na pagtutol ay madalas na idinagdag sa circuit.Ang nababagay na pagtutol na ito ay nagbibigay-daan sa mga operator na mag-ayos ng armature kasalukuyang, na direktang nakakaimpluwensya sa bilis ng motor at mga katangian ng metalikang kuwintas.

Ang bilis ng isang motor ng DC ay pangunahing tinutukoy ng balanse sa pagitan ng likod na puwersa ng electromotive (EMF) at ang armature kasalukuyang.Ang Back EMF ay nabuo habang ang motor ay umiikot sa loob ng isang magnetic field, na sumasalungat sa direksyon ng armature kasalukuyang.Ang ugnayang ito ay maaaring ipahayag bilang:

Saan:

• 𝑁 = bilis ng motor

• 𝐸𝑏 = back emf

• 𝐼𝑎 = kasalukuyang armature

• 𝑅𝑎 = Panloob na paglaban sa armature

Upang makakuha ng mas mahusay na kontrol sa bilis ng motor, ang isang panlabas na pagtutol (𝑅𝑐) ay ipinakilala sa armature circuit, na binabago ang equation sa:

Ipinapakita nito na ang bilis ng motor ay inversely proporsyonal sa kabuuang pagtutol sa armature circuit.Sa pamamagitan ng pag-aayos ng 𝑅𝑐, ang kabuuang pagtutol ay maaaring maayos, na nagpapahintulot sa tumpak na kontrol ng bilis.

• Pagtaas ng 𝑅𝑐: Binabawasan nito ang kasalukuyang armature, na humahantong sa isang mas maliit na pagbagsak ng boltahe sa buong paglaban.Bilang isang resulta, ang pagtaas ng EMF, na nagiging sanhi ng pagtaas ng bilis ng motor.

• Pagbabawas 𝑅𝑐: Pinatataas nito ang kasalukuyang armature, na nagreresulta sa isang mas malaking pagbagsak ng boltahe, na nagpapababa sa likod ng EMF at binabawasan ang bilis ng motor.

Ang pamamaraang ito ay malawakang ginagamit sa parehong shunt at serye DC motor dahil sa pagiging simple at pagiging epektibo ng gastos.

Armature na paikot -ikot at reaksyon

Ang armature winding ay lumilikha ng boltahe at gumagawa ng electromotive force (EMF).Gumagana ito sa magnetic field na ginawa ng paikot -ikot na patlang.Ang pagtutulungan ng magkakasama na ito ay tumutulong na baguhin ang enerhiya ng elektrikal sa mekanikal na enerhiya sa mga motor at enerhiya ng mekanikal sa enerhiya na de -koryenteng sa mga generator.Upang gawing mas mahusay at mas mahaba ang mga electric machine, mahalagang maunawaan kung paano dinisenyo ang armature na paikot -ikot at kung paano ito gumagana.Mahalaga rin na malaman ang tungkol sa reaksyon ng armature, na maaaring magdulot ng ilang mga hamon.

Armature na paikot -ikot

Ang armature na paikot -ikot ay binubuo ng maraming coils ng conductive wire, karaniwang tanso dahil maayos itong nagsasagawa ng koryente.Ang mga coils na ito ay inilalagay nang maingat sa loob ng mga puwang ng armature core.Ang pag -setup na ito ay nag -maximize ng magnetic na pakikipag -ugnay at binabawasan ang pagtagas ng flux, na tumutulong sa electric machine na gumana nang mas mahusay.Ang paraan ng mga coil na ito ay nakaayos ay tumutukoy sa paikot -ikot na uri, na lubos na nakakaimpluwensya sa pagganap ng makina.

Mayroong dalawang pangunahing uri ng paikot -ikot na mga pagsasaayos: Lap paikot -ikot at paikot -ikot na alon.Ang lap winding ay lumilikha ng maraming mga kahanay na landas para sa kasalukuyang daloy, na ginagawang angkop para sa mga high-kasalukuyang, mababang-boltahe na gamit, tulad ng mga mabibigat na motor.Sa kaibahan, ang paikot -ikot na alon ay nag -uugnay sa mga coil sa serye, na pinatataas ang boltahe habang pinapanatili ang kasalukuyang mas mababa.Ang ganitong uri ay mainam para sa high-boltahe, mababang-kasalukuyang mga aplikasyon tulad ng pagpapadala ng kapangyarihan sa mahabang distansya.Upang mapanatiling ligtas at maaasahan ang sistemang elektrikal, ang mga coil ay mahusay na insulated upang maiwasan ang mga maikling circuit.Nakakonekta din sila sa commutator, na nagbabago sa direksyon ng kasalukuyang sa tamang oras, tinitiyak ang pare -pareho na metalikang kuwintas sa mga motor o matatag na output ng boltahe sa mga generator.

Mayroon ding mga advanced na diskarte sa paikot -ikot, tulad ng Ipinamamahagi na paikot -ikot at puro paikot -ikot.Ang ipinamamahagi na paikot -ikot na kumakalat ng mga coil sa maraming mga puwang, na tumutulong sa balanse ang magnetic flux at binabawasan ang ingay ng elektrikal.Sa kabilang banda, ang mga puro na paikot -ikot na mga pangkat ay coils sa mas kaunting mga puwang, pagtaas ng density ng kuryente at gawing mas compact ang makina.Ang pagpili ng tamang paikot -ikot na pagsasaayos at pamamaraan ay nakakaapekto sa kahusayan, metalikang kuwintas, at katatagan ng makina sa panahon ng operasyon.

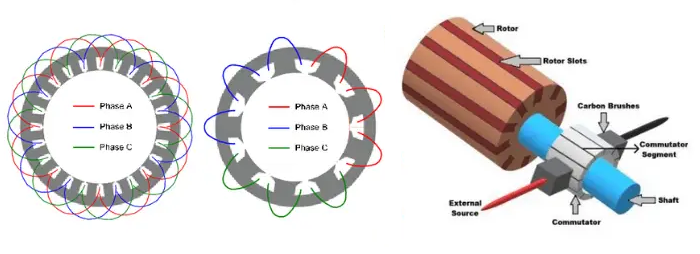

Larawan 6. Armature na paikot -ikot na mga uri at magnetic na pakikipag -ugnay

Reaksyon ng armature

Ang reaksyon ng armature ay nangyayari kapag ang magnetic field na nilikha ng armature kasalukuyang nakikipag -ugnay sa pangunahing magnetic field na ginawa ng paikot -ikot na patlang.Ang pakikipag -ugnay na ito ay maaaring palakasin o mapahina ang pangunahing larangan, na humahantong sa mga isyu tulad ng pagbaluktot ng magnetic field o pagbawas sa magnetic flux.Ang mga pagbabagong ito ay maaaring makaapekto sa pagganap at kahusayan ng electric machine.

Sa mga makina ng DC, ang reaksyon ng armature ay maaaring mag -distort sa pangunahing magnetic field, na humahantong sa maraming mga problema. Pagbaluktot sa larangan Binago ang hugis ng magnetic field, na binabawasan ang kahusayan at nagiging sanhi ng hindi pantay na metalikang kuwintas. Neutral na paglilipat ng eroplano Nangyayari kapag ang lugar na walang sapilitan na gumagalaw ng EMF, na ginagawang mas mahirap na lumipat nang maayos ang kasalukuyang direksyon.Ang misalignment na ito ay maaaring maging sanhi ng sparking sa mga brushes, na maaaring makapinsala sa commutator.Bilang karagdagan, Pagpapahina ng flux Maaaring mangyari kung ang magnetic field ng armature ay tutol sa pangunahing larangan, na humahantong sa pagbawas sa kabuuang pagkilos ng bagay at pagpapahina ng output ng metalikang kuwintas ng motor.

Ang reaksyon ng armature ay nangyayari sa maraming mga hakbang.Una, ang paikot -ikot na patlang ay lumilikha ng isang matatag na magnetic field.Habang umiikot ang armature, gumagalaw ito sa larangan na ito, na bumubuo ng isang EMF na nagiging sanhi ng kasalukuyang dumadaloy sa mga paikot -ikot na armature.Ang kasalukuyang ito ay gumagawa ng sariling magnetic field, na nakikipag -ugnay sa pangunahing larangan.Ang pakikipag -ugnay na ito ay nagpapabagal sa pangunahing magnetic flux, na nagiging sanhi ng neutral na eroplano na lumipat at nakakaapekto sa proseso ng commutation.Kung ang pagbaluktot na ito ay hindi kinokontrol, maaari itong humantong sa mas maraming sparking sa mga brushes, mas mababang kahusayan, at hindi pantay na paggawa ng metalikang kuwintas.

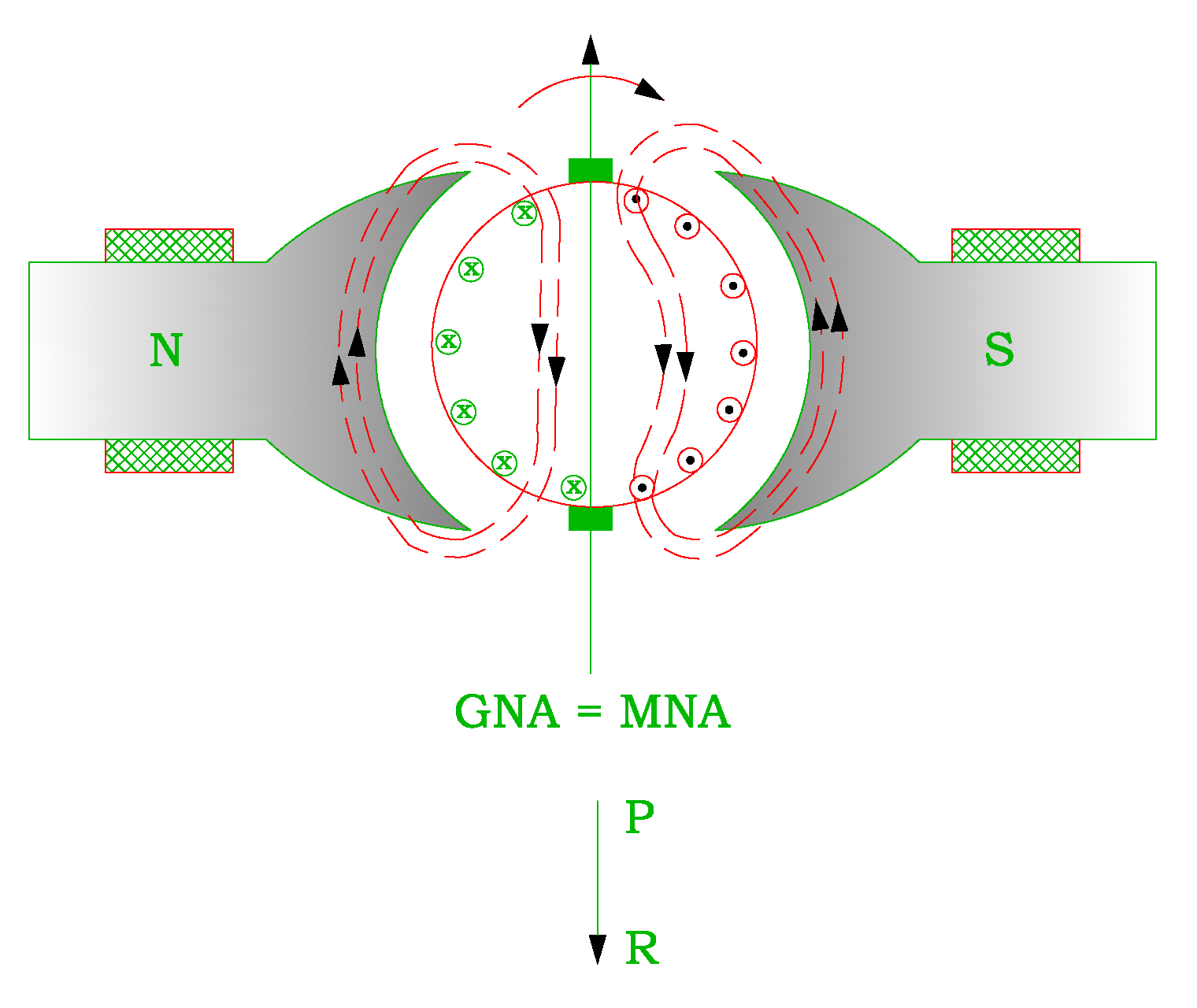

Larawan 7. reaksyon ng armature sa DC machine

Pagsusuri ng mga pagkalugi sa armature

Ang mga pagkalugi sa armature ay isang mahusay na kadahilanan na nakakaimpluwensya sa kahusayan at pagganap ng mga electric machine, kabilang ang parehong mga motor at generator.Ang mga pagkalugi na ito ay nangyayari sa panahon ng proseso ng pag -convert ng enerhiya at maaaring mabawasan ang pangkalahatang kahusayan ng system.Ang tatlong pangunahing uri ng pagkalugi ng armature ay ang pagkawala ng tanso, pagkawala ng kasalukuyang pagkawala, at pagkawala ng hysteresis, ang bawat isa ay nagreresulta mula sa natatanging mga mekanismo ng pisikal.Ang pag -unawa sa likas na katangian ng mga pagkalugi at pagpapatupad ng mga diskarte upang mabawasan ang mga ito ay nangangailangan para sa pag -optimize ng pagganap at kahusayan ng mga electric machine.

Pagkawala ng tanso

Ang pagkawala ng tanso, na tinatawag ding pagkawala ng I²R, ay nangyayari dahil sa de -koryenteng pagtutol sa armature na paikot -ikot kapag ang kasalukuyang dumadaan dito.Ang paglaban na ito ay gumagawa ng init, na humahantong sa pagkawala ng kuryente at nagpapababa sa kahusayan ng makina.Ang halaga ng pagkawala ng tanso ay tumataas nang mabilis na may mas mataas na kasalukuyang mga antas, sa ilalim ng mabibigat na mga kondisyon ng pag -load.Upang mabawasan ang mga pagkalugi ng tanso, maaari mong gamitin ang mas makapal na mga conductor na may mas malaking mga cross-sectional na lugar, na may mas kaunting pagtutol at payagan ang mas maraming kasalukuyang dumaloy na may mas kaunting pagkawala ng kuryente.Ang isa pang diskarte ay ang paggamit ng mga materyales na may mataas na conductivity tulad ng tanso, o kahit na pilak para sa mga espesyal na kaso, dahil mas mahusay ang pagsasagawa ng kuryente.

Ang pagdidisenyo ng paikot -ikot na layout nang mas mahusay ay maaaring mabawasan ang haba ng mga conductor, na binabawasan ang pagtutol.Ang mga advanced na sistema ng paglamig, tulad ng sapilitang hangin o likidong paglamig, ay may papel din sa pamamagitan ng pagpapakalat ng init na ginawa, pinapanatili ang armature sa ligtas na temperatura at pagprotekta sa paikot -ikot na pagkakabukod mula sa pinsala.Sa pamamagitan ng maingat na pagpili ng mga materyales, pag -optimize ng disenyo ng paikot -ikot, at paggamit ng epektibong mga diskarte sa paglamig, maaaring mabawasan ang pagkalugi ng tanso.Hindi lamang ito pinalalaki ang kahusayan ng makina ngunit pinapahusay din ang pangkalahatang pagganap at habang buhay.

Eddy Kasalukuyang pagkalugi

Nangyayari ang kasalukuyang pagkalugi kapag ang pagbabago ng mga magnetic field ay lumikha ng nagpapalipat -lipat na mga alon sa loob ng armature core.Ang mga nagpapalipat -lipat na mga alon ay gumagawa ng magkasalungat na mga magnetic field, na nag -aaksaya ng enerhiya bilang init at binabawasan ang kahusayan ng makina.Ang halaga ng kasalukuyang pagkawala ng eddy ay nakasalalay sa ilang mga kadahilanan, kabilang ang lakas ng magnetic field (magnetic flux density), ang bilis kung saan nagbabago ang magnetic field (dalas ng flux reversal), at ang kapal ng mga layer ng core (laminations).Kung ang mga alon na ito ay hindi kinokontrol, maaari silang maging sanhi ng pagkawala ng enerhiya at sobrang pag -init, na nakakaapekto sa pangkalahatang pagganap at tibay ng makina.

Upang mabawasan ang mga pagkalugi ng eddy kasalukuyang pagkalugi, maraming disenyo ang armature core gamit ang manipis, insulated layer (laminations) ng magnetic steel.Ang mga laminations na ito ay nagdaragdag ng paglaban ng elektrikal sa pagitan ng mga layer, na ginagawang mas mahirap para sa mga eddy currents na dumaloy at mabawasan ang pagkawala ng enerhiya.Ang pagpili ng tamang kapal para sa mga layer na ito ay mahalaga dahil ang mas payat na mga laminations ay naglilimita sa mga eddy currents nang mas epektibo, kahit na maaari silang maging mas mura at mahirap.Ang patong sa bawat lamination na may isang mataas na paglaban sa materyal ay tumutulong din sa pag-block ng mga eddy currents.Ang paggamit ng mga magnetic na materyales na may mataas na de -koryenteng resistivity at mababang pagkawala ng hysteresis, tulad ng silikon na bakal, binabawasan ang mga eddy currents habang pinapanatili ang mahusay na pagganap ng magnetic.Sa pamamagitan ng pag -optimize ng pangunahing disenyo at pagpili ng pinakamahusay na mga materyales, ang mga kasalukuyang pagkalugi ay maaaring ibaba, na humahantong sa mas mahusay na kahusayan at pagganap.

Pagkalugi ng Hysteresis

Ang mga pagkalugi ng Hysteresis ay nangyayari dahil ang armature core ay paulit -ulit na magnetized at na -demagnetize habang nagbabago ang direksyon ng magnetic field.Sa tuwing lumilipat ang magnetic field, ang pangunahing materyal ay lumalaban sa pagbabago, gamit ang up ng enerhiya na pinakawalan bilang init.Ang patuloy na pag -ikot ng magnetization at demagnetization ay humahantong sa pagkawala ng enerhiya, na binabawasan ang pangkalahatang kahusayan ng makina.Ang dami ng pagkawala ng hysteresis ay nakasalalay sa mga magnetic na katangian ng pangunahing materyal at kung gaano kadalas nagbabago ang direksyon ng magnetic field.Kung ang materyal ay lumalaban sa mga pagbabago sa magnetization nang malakas, mas maraming enerhiya ang nasayang bilang init.Katulad nito, ang mas mabilis na mga pagbabago sa magnetic field (mas mataas na dalas) ay nagdaragdag ng mga pagkalugi sa hysteresis.

Upang mabawasan ang mga pagkalugi ng hysteresis, ang iba ay gumagamit ng mga materyales na may mababang pamimilit, tulad ng silikon na bakal, na nangangailangan ng mas kaunting enerhiya upang mabago ang kanilang magnetic alignment.Ang mga materyales na ito ay madaling lumipat ng mga magnetikong estado na may kaunting pagkawala ng enerhiya.Ang mga materyales na may mataas na permeability ay epektibo rin dahil pinapayagan nila ang magnetic flux na dumaan nang mas madali, binabawasan ang enerhiya na kinakailangan para sa mga siklo ng magnetization.Para sa mga makina ng AC, ang mga butil na oriented na silikon na bakal ay kapaki-pakinabang dahil ang mga magnetic domain na ito ay nakahanay nang mas mahusay, pagbaba ng pagkawala ng enerhiya sa panahon ng mabilis na mga pagbabago sa larangan.Ang pagdidisenyo ng core na may pantay na pamamahagi ng magnetic field ay nakakatulong upang maiwasan ang mga naisalokal na pagkalugi.Sa pamamagitan ng pagpili ng tamang mga materyales at pag -optimize ng disenyo ng core, maaaring mabawasan ang pagkalugi ng hysteresis, na humahantong sa mas mahusay na kahusayan at pagganap sa mga electric machine.

Mga pagsasaalang -alang sa disenyo ng armature

Ang disenyo ng isang armature ay napakahalaga para sa kung gaano kahusay ang mga de -koryenteng makina tulad ng mga motor at generator na gumagana.Ang isang mahusay na disenyo ng armature ay tumutulong sa makina na mabago ang enerhiya nang mahusay, makagawa ng mataas na lakas, at mabawasan ang pagkalugi ng enerhiya.Nangangahulugan ito na ang makina ay gagana nang mas mahusay, gumamit ng mas kaunting kuryente, at mas mahaba.Upang gawing mahusay ang armature hangga't maaari, kailangang isaalang -alang ang maraming mga kadahilanan ng disenyo.Kasama dito ang laki at hugis ng armature, ang uri ng mga materyales na ginamit, at ang paraan ng pag -aayos ng mga paikot -ikot.Sa pamamagitan ng maingat na pagpili at pag -optimize ng bawat isa sa mga detalyeng ito, ang armature ay maaaring gawin upang matugunan ang mga tiyak na pangangailangan sa pagganap, tinitiyak na ang makina ay tumatakbo nang maayos at mahusay.

Bilang ng mga puwang

Ang bilang ng mga puwang sa isang armature core ay gumaganap ng isang papel sa kung paano gumagalaw ang magnetic flux, kung gaano kahusay ang kasalukuyang daloy, at kung paano matatag ang paikot -ikot.Ang mga puwang ay humahawak ng mga coils sa lugar at nagbibigay ng suporta, tinitiyak na ang paikot -ikot na mananatiling ligtas at maayos na insulated.Ang pagpili ng tamang bilang ng mga puwang ay mahusay para sa makina upang gumana nang maayos.Ang perpektong bilang ng slot ay nakasalalay sa ilang mga kadahilanan.Una, mahalaga ang paikot -ikot na uri dahil ang iba't ibang mga disenyo ng paikot -ikot na disenyo ay nangangailangan ng mga tiyak na pag -aayos ng slot upang maisagawa ang kanilang makakaya.Pangalawa, ang bilang ng mga pole sa makina ay dapat tumugma sa bilang ng slot upang mapanatili ang balanse ng magnetic flux.Sa wakas, ang mga kinakailangan sa kapangyarihan at laki ay mahalaga sa mas malaking machine ay karaniwang nangangailangan ng mas maraming mga puwang upang pamahalaan ang mas mataas na lakas at boltahe.Sa pamamagitan ng pagsasaalang -alang sa mga salik na ito, maaari mong mahanap ang pinakamahusay na bilang ng slot na nagpapabuti sa pagganap, nagpapanatili ng katatagan, at nakakatugon sa mga hinihingi ng kuryente.Ang maingat na balanse na ito ay tumutulong sa makina na tumakbo nang mahusay at maaasahan.

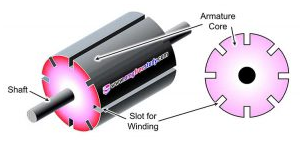

Larawan 8. Ang cross-sectional view ng armature core slot at paikot-ikot na paglalagay

Mga bentahe ng higit pang mga puwang

Pinahusay na pamamahagi ng magnetic flux: Kapag mayroong maraming mga puwang sa armature core, ang magnetic flux ay maaaring maipamahagi nang mas pantay at tumpak, na binabawasan ang reaksyon at pinaliit ang harmonic na panghihimasok na maaaring maging sanhi ng hindi kanais -nais na mga panginginig ng boses o ingay;Bilang isang resulta, ito ay humahantong sa makinis na output ng metalikang kuwintas at mas matatag na operasyon ng makina, pagpapahusay ng pangkalahatang pagganap at pagiging maaasahan.

Pinahusay na Kasalukuyang Kahusayan ng Daloy: Sa pamamagitan ng pagkalat ng kasalukuyang sa kabuuan ng isang mas malaking bilang ng mga puwang, ang de -koryenteng pagtutol at eddy kasalukuyang pagkalugi ay nabawasan, na nangangahulugang mas kaunting enerhiya ang nasayang bilang init, sa huli ay nadaragdagan ang pangkalahatang kahusayan ng makina at pinapayagan itong gumana nang mas epektibosa ilalim ng iba't ibang mga kondisyon ng pag -load.

Mga Kakulangan ng higit pang mga puwang

Nadagdagan ang pagiging kumplikado at gastos: Kahit na ang pagdaragdag ng higit pang mga puwang ay maaaring mapabuti ang pagganap, ginagawang mas kumplikado ang proseso ng pagmamanupaktura dahil nangangailangan ito ng mas tumpak na machining at pagpupulong, na kung saanmga oras ng paggawa.

Mga Hadlang sa Timbang at Space: Ang pagsasama ng isang mas mataas na bilang ng mga puwang na hindi maiiwasang pinatataas ang pangkalahatang bigat ng armature core at binabawasan ang magagamit na puwang para sa mga sistema ng pagkakabukod at paglamig, na maaaring lumikha ng mga hamon sa pamamahala ng thermal at maaaring mangailangan ng mas advanced na mga solusyon sa paglamig upang maiwasan ang sobrang init at matiyakLigtas na operasyon.

Leakage Flux at Armature Reaction: Habang mas maraming mga puwang ang maaaring mapahusay ang pamamahagi ng magnetic flux, maaari rin silang humantong sa isang pagtaas sa pagtagas ng pagkilos ng bagay at palakasin ang mga epekto ng reaksyon ng armature, na maaaring makagambala sa magnetic field at mabawasan ang kahusayan, na nakakaapekto sa katatagan at pagganap ng makina,lalo na sa ilalim ng mabibigat na mga kondisyon ng pag -load.

Hugis ng slot

Ang hugis ng mga puwang ng armature ay gumaganap ng isang papel sa kung paano gumagalaw ang magnetic flux, kung magkano ang nangyayari sa pagtagas ng pagkilos, at kung gaano kahusay ang pagpapatakbo ng makina.Ang mga puwang ay kung saan inilalagay ang mga coil, at ang kanilang hugis ay nakakaapekto sa magnetic field at paglamig ng makina.Mayroong dalawang pangunahing uri ng mga hugis ng slot: Buksan ang mga puwang at saradong mga puwang, bawat isa ay may sariling mga pakinabang at kawalan.

Ang mga bukas na puwang ay mas madaling gumawa dahil mayroon silang isang mas simpleng disenyo na nangangailangan ng hindi gaanong tumpak na machining.Pinapayagan din nila ang mas mahusay na paglamig dahil ang bukas na hugis ay nagpapabuti ng daloy ng hangin sa paligid ng mga coil, na tumutulong na matanggal ang init nang mas epektibo.Ginagawa nitong bukas na mga puwang ang isang mahusay na pagpipilian para sa mga makina na nagpapatakbo sa mataas na alon at nangangailangan ng mahusay na paglamig upang maiwasan ang sobrang pag -init.Gayunpaman, ang mga bukas na puwang ay nagdaragdag ng magnetic pag -aatubili, na ginagawang mas mahirap para sa magnetic flux na dumaan sa core.Ito ay humahantong sa mas mataas na pagtagas flux, na maaaring mabawasan ang pangkalahatang kahusayan ng makina dahil ang ilan sa magnetic energy ay nasayang.

Ang mga saradong mga puwang, sa kabilang banda, ay idinisenyo upang maglaman ng magnetic field nang mas epektibo, na binabawasan ang magnetic at pag -aatubili at pinaliit ang pagtagas ng pagkilos.Nagreresulta ito sa mas mahusay na kahusayan at mas mataas na output ng kuryente dahil higit pa sa magnetic enerhiya ay epektibong ginagamit.Gayunpaman, ang mga saradong puwang ay mas mahirap na gumawa dahil sa kanilang kumplikadong hugis, na nangangailangan ng tumpak na machining at mas mataas na gastos sa produksyon.Ang mga saradong puwang ay nagbibigay ng mas kaunting paglamig dahil ang daloy ng hangin ay higit na pinigilan, na maaaring maging isang disbentaha sa mga high-kasalukuyang aplikasyon tulad ng pagwawaldas ng init.Sa kabila ng mga hamong ito, ang mga saradong puwang ay madalas na pinili para sa mga aplikasyon ng mataas na pagganap kung saan ang kahusayan at output ng kuryente ay mas mahalaga kaysa sa paglamig o gastos sa pagmamanupaktura.

Ang pagpili sa pagitan ng bukas at saradong mga puwang ay nakasalalay sa maraming mga kadahilanan.Ang mga kinakailangan sa kahusayan ay isang pangunahing pagsasaalang -alang, ang mga saradong puwang ay napili para sa mga aplikasyon na nangangailangan ng mataas na kahusayan, tulad ng mga de -koryenteng sasakyan at makinarya na pang -industriya, dahil binabawasan nila ang pagtagas ng pagkilos at pagbutihin ang output ng kuryente.Ang mga bukas na puwang ay mas madali at mas mura upang makabuo, na ginagawang mahusay ang mga ito para sa mga disenyo na sensitibo sa gastos.Ang mga pangangailangan sa paglamig ay isa pang kadahilanan, ang mga bukas na puwang ay ginustong kapag mas mahusay na paglamig, tulad ng sa mga high-kasalukuyang machine na bumubuo ng maraming init.Dapat mong maingat na piliin ang hugis ng slot sa pamamagitan ng pagsusuri ng mga kinakailangan sa pagpapatakbo at mga layunin ng pagganap ng makina.Dapat nilang balansehin ang pangangailangan para sa mataas na kahusayan, epektibong paglamig, at mapapamahalaan na pagiging kumplikado sa pagmamanupaktura.Ito ay madalas na nagsasangkot ng paggamit ng mga simulation ng computer upang mahulaan kung paano ang iba't ibang mga hugis ng slot ay makakaapekto sa pagganap at kahusayan sa ilalim ng iba't ibang mga kondisyon ng operating.

Uri ng paikot -ikot

Ang pagpili ng tamang uri ng paikot -ikot para sa isang armature ay kinakailangan dahil direktang nakakaapekto ito sa boltahe ng makina, kasalukuyang paghawak, output ng kuryente, at kahusayan.Tinutukoy ng paikot -ikot na pagsasaayos kung paano na -convert ang elektrikal na enerhiya sa mekanikal na kapangyarihan at kabaligtaran.Mayroong dalawang pangunahing uri ng mga paikot -ikot na ginagamit sa mga electric machine: Lap paikot -ikot at paikot -ikot na alon, ang bawat isa ay dinisenyo para sa mga tiyak na aplikasyon at mga kinakailangan sa pagganap.

Ang paikot-ikot na lap ay idinisenyo upang magbigay ng maraming mga kahanay na landas para sa kasalukuyang daloy, na ginagawang angkop para sa mga application na may mataas na kasalukuyang, mababang boltahe.Ang ganitong uri ng paikot-ikot ay karaniwang ginagamit sa mga mabibigat na motor na motor, tulad ng mga nasa pang-industriya na kagamitan at mga sistema ng traksyon, kung saan kinakailangan ang mataas na metalikang kuwintas sa mababang bilis.Sapagkat ang mga coil ay konektado sa kahanay, ang paikot -ikot na lap ay maaaring hawakan ang mga malalaking alon nang walang sobrang pag -init, na nagpapabuti sa tibay at pagganap ng makina sa ilalim ng mabibigat na naglo -load.Gayunpaman, ang pagsasaayos na ito ay gumagawa ng mas mababang boltahe, na ginagawang hindi gaanong angkop para sa paghahatid ng kapangyarihan ng pangmatagalan o mga aplikasyon ng high-boltahe.

Ang paikot -ikot na alon, sa kabilang banda, ay nag -uugnay sa mga coils sa serye, na nagdaragdag ng boltahe habang binabawasan ang kasalukuyang dumadaloy sa bawat coil.Ginagawa nitong perpekto ang paikot-ikot na alon para sa high-boltahe, mababang-kasalukuyang aplikasyon, tulad ng mga generator at mga sistema ng paghahatid ng kuryente na kailangang magpadala ng koryente sa mga malalayong distansya.Nagbibigay din ang Wave Waving ng mas mahusay na commutation, na nangangahulugang mas maayos na paglilipat sa mga brushes dahil tinitiyak ng koneksyon ng serye ang isang mas pamamahagi ng kasalukuyang.Binabawasan nito ang panganib ng sparking sa mga brushes at pinatataas ang kahusayan at habang buhay ng makina.Gayunpaman, ang paikot -ikot na alon ay mas kumplikado sa disenyo at paggawa kumpara sa paikot -ikot na lap, na maaaring dagdagan ang mga gastos sa produksyon.

Kapag pumipili ng isang paikot -ikot na uri, nais mong mag -isip tungkol sa ilang mga pangunahing bagay.Kung kailangan mo ng mataas na metalikang kuwintas sa mababang bilis, ang paikot -ikot na lap ay isang mahusay na pagpipilian dahil maayos na humahawak ito ng mataas na alon.Sa kabilang banda, kung naghahanap ka ng mataas na bilis at mataas na boltahe, mas mahusay ang paikot -ikot na alon dahil ang pag -setup ng serye nito ay gumagana nang maayos para doon.Nagbibigay din ito sa iyo ng makinis na commutation, na nangangahulugang hindi gaanong sparking at mas kaunting pagsusuot sa mga brushes.Ang paikot-ikot na alon ay nakakatulong na mabawasan ang maharmonya na pagbaluktot at pagpapalakas ng kahusayan, lalo na sa mga sitwasyon na may mataas na boltahe.Upang malaman ang pinakamahusay na pagpipilian, maaari mong gamitin ang mga tool sa pagmomolde at kunwa upang makita kung paano nakakaapekto ang bawat uri ng paikot -ikot na output, kahusayan, commutation, at harmonic distorsyon.Sa pamamagitan ng pagtimbang ng lahat ng mga salik na ito, maaari mong piliin ang paikot-ikot na pag-setup na umaangkop sa iyong mga pangangailangan, siguraduhin na ang iyong makina ay tumatakbo nang maayos, mahusay, at mabisa.

Laki ng conductor

Ang laki ng conductor na ginamit sa armature na paikot -ikot ay isa pang kadahilanan dahil direktang nakakaapekto ito sa kasalukuyang density, pagkalugi ng tanso, at henerasyon ng init.Ang mas malalaking conductor ay may mas mababang paglaban sa elektrikal, na nangangahulugang binabawasan nila ang mga pagkalugi ng tanso at nakabuo ng mas kaunting init.Ginagawa nitong mainam ang mga ito para sa mga high-kasalukuyang aplikasyon kung saan mahalaga ang kahusayan at tibay.Gayunpaman, ang paggamit ng mas malaking conductor ay nagdaragdag din ng pangkalahatang bigat ng armature at tumatagal ng mas maraming puwang, na maaaring maging isang problema sa mga compact na disenyo o mga application na sensitibo sa timbang.

Sa kabilang banda, ang mga mas maliit na conductor ay mas magaan at mas mababa ang puwang, na ginagawang angkop para sa mga compact na disenyo, tulad ng mga de -koryenteng sasakyan kung saan ang timbang ay isang mahusay na kadahilanan.Gayunpaman, ang mas maliit na conductor ay may mas mataas na pagtutol, na humahantong sa higit na pagkalugi ng tanso at maaaring maging sanhi ng pag -init ng paikot kung hindi maayos na pinalamig.Ito ang dahilan kung bakit kailangan mong maingat na balansehin ang laki ng conductor batay sa mga kinakailangan ng application.Halimbawa, ang kasalukuyang kapasidad na nagdadala ay isang pangunahing pagsasaalang-alang, ang mas malaking conductor ay kinakailangan para sa mga mataas na kasalukuyang aplikasyon, habang ang mas maliit na conductor ay gumagana nang maayos sa mga disenyo kung saan ang timbang at puwang ay limitado.Ang mga kinakailangan sa paglamig ay gumaganap din ng isang papel, dahil ang mas malaking conductor ay bumubuo ng mas kaunting init, binabawasan ang demand sa mga sistema ng paglamig.

Mga sukat ng agwat ng hangin

Ang agwat ng hangin sa pagitan ng armature at stator ay isa pang kadahilanan na nakakaapekto sa magnetic flux density, power output, at kahusayan sa pagpapatakbo.Ang isang mas maliit na agwat ng hangin ay nagdaragdag ng magnetic flux density, na nagpapabuti sa magnetic pagkabit at pangkalahatang kahusayan dahil ang magnetic field ay mas malakas at mas nakatuon.Nagreresulta ito sa mas mahusay na output ng kuryente at pagganap.Gayunpaman, ang mas maliit na mga gaps ng hangin ay nagdaragdag din ng reaksyon ng armature at pagtagas ng pagkilos, na maaaring maging sanhi ng kawalang -tatag at sobrang pag -init, lalo na sa ilalim ng mabibigat na mga kondisyon ng pag -load.Dapat kang maging maingat kapag nagdidisenyo ng mga maliliit na gaps ng hangin upang maiwasan ang mga potensyal na isyu na ito.

Sa kaibahan, ang isang mas malaking agwat ng hangin ay binabawasan ang magnetic flux density, na nagpapababa ng output ng kuryente ngunit pinaliit ang pagtagas ng pagkilos ng bagay at reaksyon ng armature.Ginagawa nitong mas matatag at maaasahan ang makina, bagaman nagsasakripisyo ito ng ilang kahusayan.Ang mas malaking air gaps ay madalas na ginagamit sa mga aplikasyon kung saan ang katatagan at makinis na operasyon ay mas mahalaga kaysa sa maximum na output ng kuryente.Sa pamamagitan ng pag -aayos ng mga sukat ng agwat ng hangin, maaari mong kontrolin ang balanse sa pagitan ng kahusayan, output ng kuryente, at katatagan ng pagpapatakbo.

Mga pamamaraan sa pagsubok para sa armature

Ang regular na pagsubok ng isang armature ay mabuti para sa pagpapanatili ng pagganap at pagpapalawak ng buhay ng mga de -koryenteng motor.Ang mga pagkakamali tulad ng bukas na mga circuit, maikling circuit, o pisikal na pinsala ay maaaring humantong sa mga kahusayan, sobrang pag -init, o kahit na kumpletong pagkabigo sa motor.Sa pamamagitan ng pagsasagawa ng masusing pagsubok, ang mga potensyal na isyu ay maaaring makilala nang maaga, na nagpapahintulot sa napapanahong pag -aayos at maiwasan ang mga magastos na breakdown.Sakop ng seksyong ito ang mga epektibong pamamaraan para sa pagtatasa ng istruktura at pagganap na integridad ng mga armature, na nakatuon sa mga karaniwang pagkakamali na maaaring makaapekto sa kahusayan.

Hakbang 1: Maghanda para sa pagsubok

Bago simulan ang anumang mga pagsubok, idiskonekta ang armature mula sa motor.Pinipigilan nito ang pagkagambala mula sa iba pang mga sangkap na maaaring makaapekto sa kawastuhan ng iyong mga pagbabasa.Mahalaga rin upang matiyak na ang armature ay malinis at tuyo, dahil ang dumi o kahalumigmigan ay maaaring humantong sa mga maling pagsukat.Ipunin ang lahat ng mga kinakailangang tool, kabilang ang isang ohmmeter para sa mga tseke ng paglaban at iba pang mga diagnostic na kagamitan kung kinakailangan.

Suriin ang lugar ng trabaho para sa kaligtasan, siguraduhin na malinis at maayos ito.Ang pagkakaroon ng isang ligtas at organisadong workspace ay binabawasan ang panganib ng mga aksidente at ginagawang mas mahusay ang proseso ng pagsubok.Siguraduhin na ang lahat ng kagamitan sa pagsubok ay nasa maayos na kondisyon ng pagtatrabaho at na -calibrate nang tama para sa tumpak na mga resulta.Ang wastong paghahanda ay tumutulong na matiyak ang maaasahang pagsubok at tumpak na diagnosis.

Hakbang 2: Suriin para sa bukas at pinaikling paikot -ikot

Gumamit ng isang ohmmeter upang masukat ang paglaban sa buong armature windings.Upang gawin ito, ilagay ang isang pagsisiyasat sa isang commutator bar at ang isa pa sa bar nang direkta sa tapat, mga 180 degree na hiwalay.Sinusuri nito ang paglaban ng isang kumpletong paikot -ikot na likid.Kung ang mga paikot -ikot ay nasa mabuting kalagayan, ang pagbabasa ng paglaban ay dapat na pare -pareho sa lahat ng mga coil.

Kung ang paglaban ay masyadong mababa, nagpapahiwatig ito ng isang maikling circuit, na maaaring sanhi ng nasira na pagkakabukod o overlay na mga paikot -ikot.Kung ang paglaban ay masyadong mataas o nagpapakita ng kawalang -hanggan, nagmumungkahi ito ng isang bukas na circuit, marahil mula sa isang sirang wire o maluwag na koneksyon.Sa ganitong mga kaso, suriin ang pagkakabukod para sa pinsala at suriin ang lahat ng mga koneksyon.Ayusin o palitan ang mga faulty section kung kinakailangan.

Hakbang 3: Pagsubok sa katabing mga bar ng commutator

Para sa isang mas detalyadong tseke, sukatin ang paglaban sa pagitan ng mga katabing mga bar ng commutator.Magsimula sa isang bar at ilipat nang sunud -sunod sa paligid ng armature.Ang pamamaraang ito ay sumusubok sa bawat coil nang paisa -isa at tumutulong sa pagtukoy ng mga tiyak na pagkakamali.Ang pare -pareho na pagbabasa ng pagtutol ay nagpapahiwatig ng mga paikot -ikot na mga segment ay gumagana nang tama.Kung ang paglaban ay masyadong mababa sa pagitan ng dalawang bar, iminumungkahi nito ang mga pinaikling liko na sanhi ng pagkabigo ng pagkakabukod.Ang mataas na pagtutol ay maaaring mangahulugan ng isang bahagyang bukas na circuit dahil sa nasira o corroded na koneksyon.Sa alinmang kaso, suriin nang mabuti ang apektadong lugar.Palitan ang nasira na pagkakabukod o muling ibalik ang may sira na likid kung kinakailangan.Kung ang mga koneksyon ay maluwag o corroded, malinis at ibalik ang mga ito.

Hakbang 4: Suriin ang pagkakabukod ng commutator

Upang suriin ang pagkakabukod ng mga bar ng commutator, gumamit ng isang ohmmeter upang masukat ang paglaban sa pagitan ng bawat bar at ang armature core.Ang mataas na pagtutol o walang pagpapatuloy ay nagpapahiwatig ng mahusay na pagkakabukod, habang ang mababang pagtutol ay nagmumungkahi ng isang maikling circuit.Maaaring ito ay dahil sa nasira na pagkakabukod o conductive na mga labi sa ibabaw ng commutator.Kung ang isang maikling circuit ay napansin, linisin nang lubusan ang commutator upang alisin ang anumang mga labi.Kung hindi lutasin ng paglilinis ang isyu, suriin ang pagkakabukod para sa pinsala.I-insulate muli ang mga apektadong bar o muling ibalik ang commutator kung ito ay isinusuot o hindi pantay.Ang pagtiyak ng wastong pagkakabukod ay mabuti para sa maaasahang operasyon ng motor.

Hakbang 5: Mga Paghahanap ng Dokumento at Magsagawa ng Pag -aayos

Itala ang lahat ng pagbabasa ng paglaban at tandaan ang anumang mga iregularidad.Ang pagpapanatiling tumpak na mga talaan ay nakakatulong sa pag -diagnose ng mga isyu at pagpaplano ng mga naka -target na pag -aayos.Markahan ang mga kamalian na lugar para sa madaling pagkakakilanlan sa panahon ng proseso ng pag -aayos.Ang wastong dokumentasyon ay tumutulong din sa pagsubaybay sa mga paulit -ulit na problema sa paglipas ng panahon.Kapag natukoy ang mga pagkakamali, isagawa ang mga kinakailangang pag -aayos.Maaari itong kasangkot sa pagpapalit ng nasira na pagkakabukod, pag -rewinding coils, o paglalagay ng maluwag na koneksyon.Tiyakin na ang lahat ng pag -aayos ay nakakatugon sa mga pamantayan sa kaligtasan at kalidad.Pagkatapos ng pag -aayos, muling maibalik ang armature upang kumpirmahin na ang lahat ng mga isyu ay nalutas.

Hakbang 6: Ipatupad ang pagpapanatili ng pag -iwas

Ang regular na pagsubok ay kailangan para sa pagpigil sa pagpigil.Mag -iskedyul ng pana -panahong mga tseke upang makita ang mga maagang palatandaan ng pagsusuot, na makakatulong upang maiwasan ang mga pangunahing breakdown.Ang proactive na diskarte na ito ay nagpapalawak ng buhay ng motor at nagpapanatili ng kahusayan.Binabawasan din nito ang hindi inaasahang downtime at magastos na pag -aayos.Ang paggamit ng mga advanced na tool sa diagnostic tulad ng mga digital ohmmeters at mga tester ng paglaban sa pagkakabukod ay nagpapabuti sa kawastuhan ng pagsubok.Ang pagtatatag ng isang pag -iwas sa pagpapanatili ng pagpapanatili ay tumutulong na mapanatili ang mahusay na pagpapatakbo ng mga motor para sa mas mahabang panahon.

Mga Application ng Armature

Ang mga armature ay kapaki -pakinabang sa maraming lugar dahil maaari itong magamit sa iba't ibang paraan.Maaari mong mahanap ang mga ito sa mga halaman ng kuryente, kotse, pabrika, at pang -araw -araw na elektronika.Ang seksyon na ito ay tumitingin sa maraming mga paraan na ginagamit ang mga armature, na nagpapakita kung paano sila nakakatulong sa modernong teknolohiya na gumana nang mas mahusay at makatipid ng enerhiya.Sa pamamagitan ng pag -aaral tungkol sa mga gamit na ito, makikita natin kung bakit napakahalaga ng mga armature para sa parehong luma at bago.

Hydroelectric Power Plants

Sa mga halaman ng hydroelectric power, ang mga armature ay isinama sa mga turbin na nagko -convert ng mekanikal na enerhiya ng dumadaloy na tubig sa elektrikal na enerhiya.Kapag ang tubig ay dumadaloy sa turbine, nag -iikot ito ng isang rotor na konektado sa armature.Ang pag -ikot na ito ay nagpapahiwatig ng isang electromagnetic field, na bumubuo ng koryente.Ang mga sistemang ito ay karaniwang ginagamit sa mga dam at hydroelectric na istasyon sa buong mundo, na nagbibigay ng isang maaasahang mapagkukunan ng nababagong enerhiya.Ang paggamit ng mga armature sa hydroelectric power ay nag -aambag sa napapanatiling paggawa ng enerhiya sa pamamagitan ng pagbabawas ng pag -asa sa mga fossil fuels at pagliit ng mga paglabas ng carbon.Pinapagana nila ang mahusay na pag -convert ng enerhiya, tinitiyak na ang potensyal na enerhiya ng tubig ay na -maximize para sa henerasyon ng kuryente.

Wind turbines

Sa mga sistema ng enerhiya ng hangin, ang mga armature ay gumaganap ng isang papel sa pamamagitan ng pag -ikot sa mga blades ng turbine.Habang ang hangin ay lumiliko ang mga blades, ang konektado na rotor (naglalaman ng armature) ay nag -iikot sa loob ng isang magnetic field, na bumubuo ng kuryente sa pamamagitan ng electromagnetic induction.Ang prosesong ito ay epektibong nagko -convert ng enerhiya ng kinetic mula sa hangin sa kuryente.Ang mga armature sa mga turbin ng hangin ay idinisenyo upang gumana sa mga variable na bilis, na nagpapahintulot sa kanila na umangkop sa pagbabago ng mga kondisyon ng hangin habang pinapanatili ang mahusay na henerasyon ng kuryente.Ang kakayahang ito ay mahusay para sa pag -maximize ng output ng enerhiya at tinitiyak ang katatagan ng grid.Sa pamamagitan ng pag -gamit ng nababagong enerhiya ng hangin, ang mga armature sa mga turbin ng hangin ay nag -aambag sa pagbabawas ng mga paglabas ng carbon at pagtataguyod ng mga napapanatiling solusyon sa enerhiya.

Portable generator

Ang mga portable generator ay umaasa sa mga compact na armature upang makabuo ng koryente para sa backup na kapangyarihan o mga pangangailangan sa enerhiya na nasa labas ng grid.Mahalaga ang mga generator na ito sa panahon ng mga outage ng kuryente, emerhensiya, o mga panlabas na aktibidad, na nagbibigay ng isang maaasahang mapagkukunan ng koryente sa mga malalayong lokasyon.Ang mga armature sa portable generator ay idinisenyo para sa tibay at kahusayan, tinitiyak ang pare -pareho na pagganap sa ilalim ng iba't ibang mga kondisyon.Nag -convert sila ng mekanikal na enerhiya mula sa mga panloob na engine ng pagkasunog o iba pang mga mapagkukunan ng kuryente sa mga de -koryenteng enerhiya, mga aparato ng kapangyarihan tulad ng mga ilaw, kagamitan, at kagamitan sa komunikasyon.Ang kanilang portability at kahusayan ay ginagawang mahusay para sa kaluwagan ng kalamidad, kamping, at iba pang mga aplikasyon sa off-grid.

DC Motors

Ang mga armature ay mahahalagang sangkap sa DC motor, na malawakang ginagamit sa pang -industriya na makinarya, robotics, at mga de -koryenteng sasakyan.Sa mga motor na ito, ang armature ay umiikot sa loob ng isang magnetic field kapag ang mga de -koryenteng kasalukuyang dumadaan dito, na bumubuo ng metalikang kuwintas at nagiging sanhi ng paggalaw.Ang mga motor ng DC ay kilala para sa kanilang mataas na panimulang metalikang kuwintas at tumpak na kontrol ng bilis, na ginagawang perpekto para sa mga aplikasyon na nangangailangan ng variable na bilis at mabilis na pagbilis.Sa mga robotics at automation, ang mga motor na hinihimok ng armature na DC ay nagbibigay-daan sa tumpak na paggalaw at pagpoposisyon, pagpapahusay ng kawastuhan at kahusayan ng mga kumplikadong gawain.Sa mga de -koryenteng sasakyan, nag -aambag sila sa makinis na pagbilis at pagbabagong -buhay ng pagpepreno, pagpapabuti ng kahusayan ng enerhiya at pagganap ng pagmamaneho.

Mga de -koryenteng sasakyan (EV)

Sa mga de -koryenteng sasakyan at hybrid, ang mga armature ay mabuti para sa mga sistema ng propulsion na nagtutulak ng mga gulong.Ang mga armature na ito ay bumubuo ng mataas na metalikang kuwintas sa mababang bilis, na kung saan ay mahusay para sa mga kondisyon sa pagmamaneho ng lunsod, tulad ng mabilis na pagsisimula at pagtigil sa trapiko.Pinapagana nila ang regenerative braking, isang tampok na nakakakuha ng kinetic energy sa panahon ng pagpepreno at na -convert ito sa elektrikal na enerhiya.Ang nakabawi na enerhiya na ito ay naka -imbak sa baterya ng sasakyan, pinalawak ang saklaw ng pagmamaneho nito at pagpapabuti ng pangkalahatang kahusayan ng enerhiya.Ang advanced na disenyo ng mga armature sa EVS ay nagsisiguro ng mataas na pagganap, nabawasan ang pagkonsumo ng enerhiya, at mas mababang epekto sa kapaligiran, na sumusuporta sa pandaigdigang paglipat sa napapanatiling transportasyon.

Robotics at Automation

Sa mga robotics at automation system, ang mga armature ay ginagamit sa mga motor ng servo at stepper motor upang magbigay ng tumpak na pagpoposisyon at kontrol ng bilis.Ang mga motor na ito ay ginagamit para sa mga awtomatikong sistema ng pagmamanupaktura, robotic arm, at makinarya ng katumpakan, kung saan kinakailangan ang mataas na kawastuhan at pag -uulit.Ang mga armature sa mga application na ito ay nagbibigay -daan sa makinis at tumpak na paggalaw, na nagpapahintulot sa mga robotic system na magsagawa ng mga kumplikadong gawain na may pagkakapare -pareho at kahusayan.Ang kanilang pagiging maaasahan at katumpakan ay nagpapaganda ng pagiging produktibo sa mga industriya tulad ng paggawa ng electronics, pagpupulong ng automotiko, at paggawa ng aparato ng medikal.Sa pamamagitan ng pagmamaneho ng pagbabago sa automation, ang mga armature ay nag -aambag sa pagtaas ng kahusayan sa pagpapatakbo at nabawasan ang pagkakamali ng tao.

Automotive Alternator

Sa mga aplikasyon ng automotiko, ang mga nakatigil na armature ay ginagamit sa mga alternator upang makabuo ng lakas ng AC dahil ang engine ay nagtutulak ng isang umiikot na magnetic field.Hindi tulad ng mga tradisyunal na generator, ang disenyo na ito ay nag -aalis ng paglipat ng mga contact na de -koryenteng, pagbabawas ng mga kinakailangan sa pagsusuot at pagpapanatili.Ang nabuong kapangyarihan ng AC ay pagkatapos ay na -convert sa DC upang singilin ang baterya at mga electronic system ng sasakyan, kabilang ang mga ilaw, infotainment, at mga yunit ng control ng engine.Ang mga armature sa mga alternatibong automotiko ay ininhinyero para sa mataas na kahusayan at tibay, tinitiyak ang pare -pareho na supply ng kuryente sa ilalim ng iba't ibang mga kondisyon sa pagmamaneho.Ang teknolohiyang ito ay nagpapabuti sa pagiging maaasahan ng sasakyan at sumusuporta sa lumalagong demand para sa mga advanced na elektronikong tampok sa mga modernong sasakyan.

Mga kasabay na generator

Ang mga kasabay na generator, na karaniwang ginagamit sa mga halaman ng kuryente at mga aplikasyon ng grid, ay nagsasama ng mga nakatigil na armature bilang bahagi ng kanilang disenyo.Ang mga generator na ito ay nagko -convert ng mekanikal na enerhiya mula sa mga turbines na pinapagana ng singaw, tubig, o gas sa kuryente sa pamamagitan ng electromagnetic induction.Ang nakatigil na disenyo ng armature ay nagpapabuti ng kahusayan at binabawasan ang pagiging kumplikado ng mekanikal, na nag -aambag sa maaasahan at tuluy -tuloy na henerasyon ng kuryente.Ang mga kasabay na generator ay ginagamit para sa malakihang paghahatid ng kuryente, habang pinapanatili nila ang isang palaging dalas at boltahe, tinitiyak ang katatagan ng grid at nakakatugon sa mga kahilingan sa mataas na kapangyarihan.Ang kanilang papel sa mga power plant ay pinakamahusay para sa pagsuporta sa pang -industriya, komersyal, at tirahan na pangangailangan ng enerhiya sa buong mundo.

Konklusyon

Ang paggalugad ng mga armature ay nagpapakita sa amin ng mga panloob na gawa ng mga makina na nagbibigay kapangyarihan sa ating mundo.Mula sa pag -unawa sa mga pangunahing puwersa sa paglalaro upang suriin ang detalyadong disenyo ng mga armature, ang bawat bahagi ay nag -aambag sa paggawa ng mas mahusay at epektibo ang mga electric machine.Ang gabay na ito ay hindi lamang sumasaklaw sa mga pangunahing kaalaman ngunit ipinapaliwanag din ang pinakabagong mga pagpapabuti at pagsasaalang-alang sa disenyo na humantong sa mas mahusay at mas maraming eco-friendly machine.
