Analog-to-Digital Converter (ADC): Prinsipyo ng Paggawa, Mga Uri, Pagtukoy, at Aplikasyon

Sa artikulong ito, malalaman mo kung ano ang isang analog-to-digital converter (ADC) at kung paano ito lumiliko sa mga digital na data na maiintindihan ng iyong mga aparato.Makikita mo kung paano gumagana ang proseso ng conversion, kung anong mga pangunahing pagtutukoy ang dapat mong pansinin, at kung bakit mahalaga ito.Galugarin mo rin ang iba't ibang uri ng ADC at kung paano nagpapatakbo ang bawat isa.Sa pagtatapos, mauunawaan mo kung saan ginagamit ang mga ADC at kung paano sila ihahambing sa mga DAC.

Catalog

Larawan 1. Analog-to-digital converter (ADC) diagram

Ano ang isang analog-to-digital converter?

Ang isang analog-to-digital converter (ADC) ay isang aparato na nagko-convert ng isang patuloy na iba't ibang signal ng analog tulad ng boltahe, tunog, ilaw, o temperatura sa isang digital na halaga na maaaring maproseso ng isang microcontroller o computer.Sa figure, ang makinis na alon sa kaliwa ay kumakatawan sa analog input, na kung saan ay isang tuluy -tuloy na signal na nagbabago sa paglipas ng panahon.Habang ang signal na ito ay pumapasok sa ADC sa gitna, na -convert ito sa isang serye ng mga hiwalay na mga digital na halaga.Ang pattern na tulad ng block sa kanan ay nagpapakita ng digital output, na ngayon ay nasa isang form na maaaring basahin at bigyang kahulugan ng mga digital system.Ang simpleng paglalarawan na ito ay nagpapakita ng pangunahing layunin ng isang ADC: Pagbabago ng mga signal ng analog sa malinaw, magagamit na digital na data para sa mga elektronikong aparato at naka -embed na mga sistema.

Ang prinsipyo ng pagtatrabaho ng analog-to-digital converter

Ang isang analog-to-digital converter (ADC) ay gumagana sa pamamagitan ng paggawa ng isang pagbabago ng signal ng analog sa isang digital na halaga na maiintindihan ng isang computer o microcontroller.Ang proseso ay may tatlong pangunahing bahagi: sampling, dami, at pag -encode.

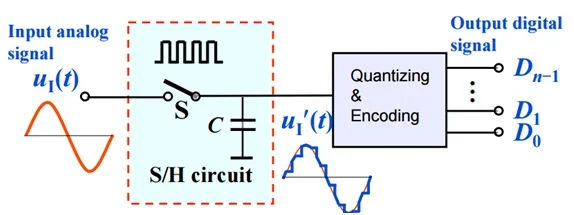

Larawan 2. Prinsipyo ng Paggawa ng isang Analog-to-Digital Converter (ADC)

Sa figure sa itaas, ang signal ng analog input ay pumapasok sa Sample-and-hold (s/h) circuit, kung saan unang gumaganap ang ADC Sampling.Ang hakbang na ito ay nakakakuha ng signal sa mga regular na agwat ng oras, na lumilikha ng isang serye ng mga discrete snapshot na nag -freeze ng pagbabago ng alon upang maproseso ito.Pagkatapos ng pag -sampling, ang signal ay gumagalaw sa Ang pag -quantize at pag -encode ng bloke, saan dami nagaganap.Dito, ang bawat naka -sample na punto ay tinatayang sa pinakamalapit na magagamit na antas ng digital batay sa resolusyon ng ADC, na tinutukoy kung paano tiyak na maaaring kinakatawan ang halaga ng analog.Sa wakas, gumaganap ang ADC pag -encode.

Mga pagtutukoy ng analog-to-digital converter

Ang talahanayan sa ibaba ay nagbubuod ng pinakakaraniwan at malawak na tinatanggap na mga pagtutukoy na ginamit upang suriin ang pagganap at mga katangian ng isang analog-to-digital converter (ADC).

I -type	Mga pagtutukoy
Paglutas (bits)	8-bit, 10-bit, 12-bit, 16-bit, 24-bit
Sampling Rate (SPS / Hz)	10 ks/s hanggang 1 MS/S (SAR), hanggang sa 100 ms/s (pipeline)
Input Saklaw ng boltahe	0-5 V, 0–3.3 V, ± 2.5 v
Sanggunian Boltahe (VREF)	1.024 V, 2.048 V, 4.096 v
Snr (Ratio ng signal-to-ingay)	60 dB (10-bit), 74 dB (12-bit), 98 dB (16-bit)
ENOB (Mabisang bilang ng mga piraso)	9.5 bits, 11.8 Bits, 15.5 bits
Inl (Integral nonlinearity)	± 0.5 LSB, ± 1 LSB
Dnl (Kaugalian nonlinearity)	± 0.3 LSB, ± 1 LSB
Pagbabago Oras	1 µS (SAR), 20 ns (pipeline)
Pagkonsumo ng kuryente	2 MW hanggang 50 MW
Input Impedance	1 kΩ hanggang> 1 MΩ
Error sa offset	± 1 mV, ± 2 mV
Makakuha ng error	± 0.05%, ± 0.1%
Siwang Jitter	1 ps hanggang 50 ps
Komunikasyon Interface	SPI, I²C, Parallel, lvds

Mga uri ng mga analog-to-digital converters

Ang mga ADC ay dinisenyo na may iba't ibang mga arkitektura upang makamit ang mga tukoy na puntos ng balanse sa pagitan ng bilis, resolusyon, at gastos.Nasa ibaba ang mga pangunahing uri ng ADC na ginagamit sa buong electronics.

Ang sunud -sunod na Register ng Pagtataya (SAR) ADC

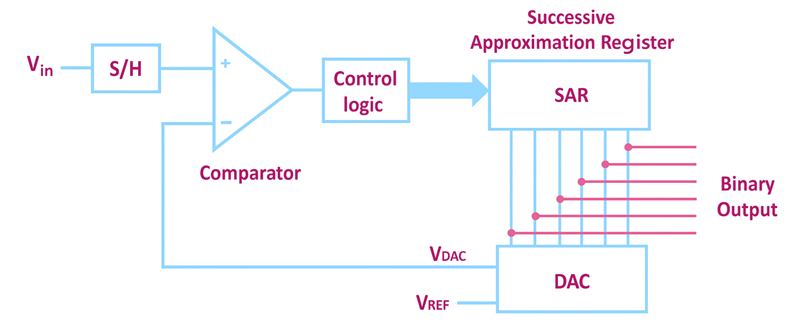

Larawan 3. Successive approximation Register (SAR) ADC Diagram

Ang isang sunud -sunod na pag -iwas sa rehistro (SAR) ADC ay nagko -convert ng isang analog signal sa isang digital na halaga sa pamamagitan ng paghahambing ng boltahe ng input sa output ng isang panloob na DAC at pag -aayos ng resulta nang paisa -isa.Ang pamamaraang ito ay nagbibigay -daan sa SAR ADC na mabilis na paliitin ang pinakamalapit na digital na representasyon ng signal ng pag -input na may mahusay na kawastuhan.Sa figure sa itaas, ang proseso ay nagsisimula sa boltahe ng pag-input na dumadaan sa sample-and-hold circuit, na kinukuha ang signal para sa conversion.Sinusuri ng paghahambing kung ang boltahe ng input ay mas mataas o mas mababa kaysa sa output ng DAC, at ang control logic ay nagpapadala ng impormasyong ito sa SAR block, na ina -update ang bawat isa sa pagkakasunud -sunod.Habang pinapino ng SAR ang halaga, ang DAC ay bumubuo ng mga bagong voltages ng paghahambing hanggang sa maabot ang panghuling digital output.

Flash ADC (Parallel ADC)

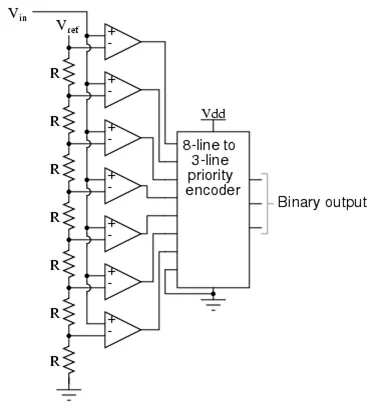

Larawan 4. Flash ADC (Parallel ADC) diagram

Ang isang flash ADC, na kilala rin bilang isang kahanay na ADC, ay nagko -convert ng isang analog signal sa isang digital na halaga na halos agad sa pamamagitan ng paggamit ng isang malaking bilang ng mga paghahambing na nagpapatakbo nang sabay.Ang arkitektura na ito ay ginagawang pinakamabilis na uri ng ADC.Sa figure sa itaas, ang boltahe ng input ay pinakain sa isang risistor hagdan na lumilikha ng isang serye ng mga antas ng sanggunian ng sanggunian.Inihahambing ng bawat paghahambing ang boltahe ng pag -input sa isa sa mga sanggunian na ito at inililipat ang output nito batay sa kung mas mataas o mas mababa ang input.Ang lahat ng mga output ng paghahambing ay pagkatapos ay ipinadala sa isang priority encoder, na nagko -convert ng mga signal na ito sa panghuling binary output.Ang kahanay na operasyon na ito ay gumagawa ng isang flash ADC na napakabilis, ngunit gumagamit din ito ng mas maraming kapangyarihan at karaniwang nagbibigay ng mas mababang resolusyon kaysa sa iba pang mga uri ng ADC.

Sigma-Delta (Δς) ADC

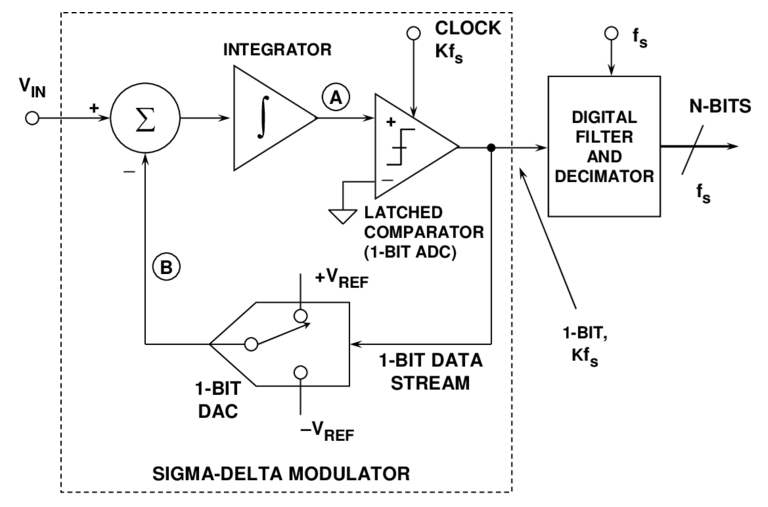

Larawan 5. Sigma-Delta (Δς) ADC Diagram

Ang isang Sigma-Delta (Δς) ADC ay nagko-convert ng isang analog signal sa isang mataas na resolusyon na digital output sa pamamagitan ng oversampling ang input at paggamit ng mga diskarte sa paghubog ng ingay upang itulak ang hindi kanais-nais na ingay sa labas ng kapaki-pakinabang na saklaw ng dalas.Ang pamamaraang ito ay nagbibigay-daan sa converter upang makamit ang lubos na tumpak na mga sukat, na ginagawang perpekto para sa mga aparato ng audio, mga instrumento ng katumpakan, at mga sistema ng sensor ng mababang-dalas.Sa figure sa itaas, ang proseso ay nagsisimula sa analog input na pumapasok sa Sigma-Delta Modulator, kung saan ang signal ay isinama at inihambing gamit ang isang 1-bit ADC.Ang paghahambing ay bumubuo ng isang mabilis na stream ng 1-bit data, habang ang feedback loop at 1-bit DAC ay patuloy na inaayos ang system upang hubugin at mabawasan ang ingay.Ang high-speed bitstream na ito pagkatapos ay dumaan sa isang digital filter at decimator, na nag-average at nagko-convert ito sa isang pangwakas na multi-bit digital output.

Dual-Slope ADC

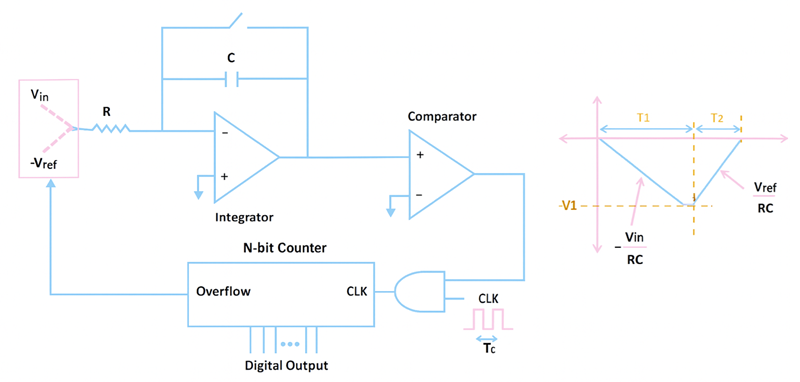

Larawan 6. Dual-Slope ADC Diagram

Ang isang dual-slope ADC ay nagko-convert ng isang analog signal sa isang digital na halaga sa pamamagitan ng pagsasama ng boltahe ng input sa isang nakapirming oras at pagkatapos ay pagsukat kung gaano katagal kinakailangan upang mailabas gamit ang isang tumpak na boltahe ng sanggunian.Ang pamamaraang ito ay natural na nag-filter ng ingay at nagbibigay ng matatag na mga sukat, na ang dahilan kung bakit ang dual-slope ADC ay malawakang ginagamit sa mga digital na multimeter at iba pang instrumento ng katumpakan.Sa figure sa itaas, ang boltahe ng pag -input ay unang inilalapat sa integrator sa pamamagitan ng isang risistor, na nagiging sanhi ng output ng integrator sa isang itinakdang panahon.Matapos ang yugto ng pagsasama na ito, ang circuit ay lumipat sa isang sanggunian na boltahe ng kabaligtaran na polaridad, at ang mga rampa ng integrator ay bumalik patungo sa zero.Sinusukat ng isang counter ang oras na kinakailangan para sa de-integrasyong ito, at ang oras na iyon ay direktang proporsyonal sa boltahe ng input.

Pipeline ADC

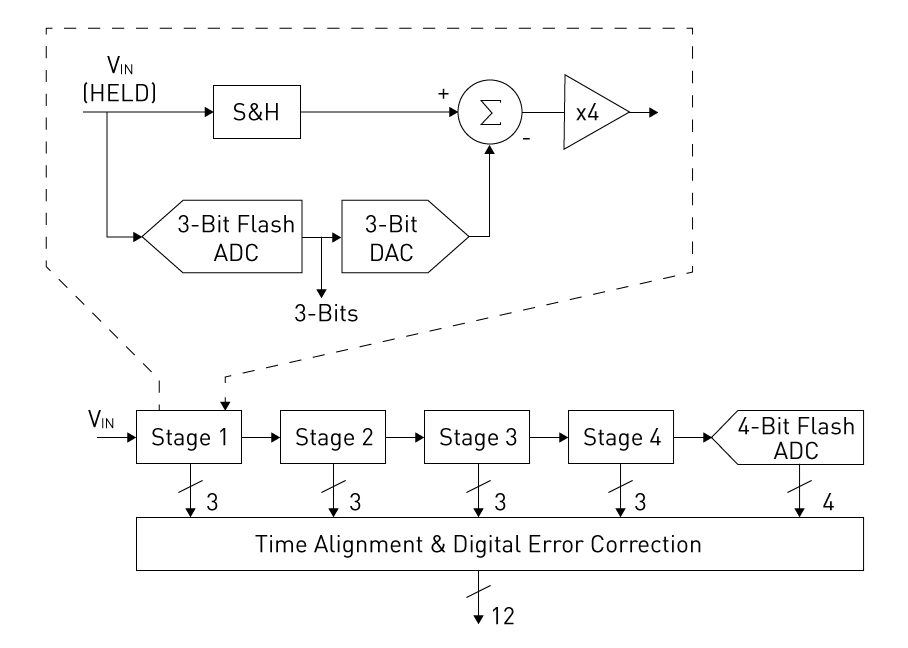

Larawan 7. Diagram ng Pipeline ADC

Ang isang pipeline ADC ay nagko -convert ng isang analog signal sa isang digital na halaga sa pamamagitan ng pagpasa nito sa isang serye ng mga yugto, sa bawat yugto ng paglutas ng ilang mga piraso bago maipasa ang natitirang error sa susunod.Ang diskarte na ito ay nagbibigay-daan sa mga pipeline ADC na makamit ang parehong mataas na bilis at mahusay na resolusyon, na ginagawang perpekto para sa pagproseso ng video, pagkuha ng data ng high-speed, at mga sistema ng komunikasyon ng RF.Sa figure sa itaas, ang signal ng pag -input ay pumapasok sa unang yugto ng conversion, kung saan nagtutulungan ang isang maliit na flash ADC at DAC upang makabuo ng isang bahagyang digital output at isang pinalakas na signal ng nalalabi.Ang nalalabi na ito ay pagkatapos ay ipinadala sa susunod na yugto, at ang proseso ay umuulit habang ang signal ay gumagalaw sa maraming yugto.Sa pagtatapos ng pipeline, ang lahat ng mga bahagyang output ay pinagsama sa pamamagitan ng pag-align ng oras at pagwawasto ng error sa digital upang makabuo ng pangwakas na resulta ng digital na resolusyon.

Pagsasama ng ADC

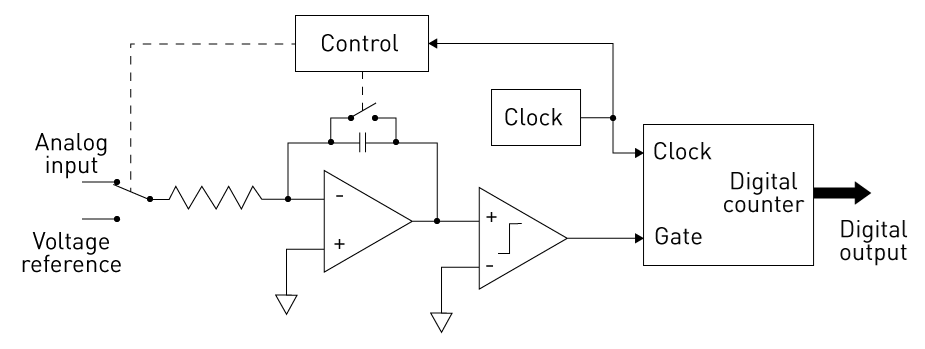

Larawan 8. Pagsasama ng ADC Diagram

Ang isang pagsasama ng ADC ay nagko -convert ng isang analog signal sa isang digital output sa pamamagitan ng pagsukat kung paano nagbabago ang boltahe ng input sa paglipas ng panahon sa loob ng isang circuit circuit.Ang pamamaraang ito ay natural na nag -filter ng ingay at gumagawa ng matatag, lubos na maaasahang pagbabasa, paggawa ng pagsasama ng mga ADC na mainam para sa mga pang -agham na instrumento, mga sistema ng pagsubaybay, at iba pang mga aplikasyon kung saan ang katumpakan ay higit pa sa bilis.Sa figure sa itaas, ang analog input ay inilalapat sa isang integrator sa pamamagitan ng isang risistor, na nagiging sanhi ng output ng integrator na umakyat pataas o pababa depende sa boltahe ng input.Sinusubaybayan ng isang paghahambing ang rampa na ito, at ang isang digital counter (hinihimok ng isang orasan) ay sumusukat kung gaano katagal bago maabot ang output ng integrator.Ang control circuitry pagkatapos ay namamahala sa paglipat sa pagitan ng boltahe ng input at ang boltahe ng sanggunian, tinitiyak ang pare -pareho na operasyon.Ang oras na naitala ng counter ay direktang proporsyonal sa signal ng pag -input, at ang halagang ito ay nagiging digital output.

Mga hamon at limitasyon ng ADC

• Limitadong kawastuhan na dulot ng error sa dami

• Madaling apektado ng ingay ng elektrikal at panghihimasok

• Mga isyu sa hindi pagkakapareho na nagbabawas ng katumpakan ng pagsukat

• Ang mas mataas na resolusyon ay nagdaragdag ng pagiging kumplikado at pagiging sensitibo sa ingay

• Ang hindi tamang pag -sampling rate ay maaaring humantong sa mga problema sa pag -alay

• Trade-off sa pagitan ng bilis at kawastuhan sa maraming mga disenyo

• Nangangailangan ng maingat na analog signal conditioning para sa pinakamahusay na pagganap

ADC kumpara sa DAC

Ang mga ADC at DAC ay mga aparato na ginagamit upang baguhin ang mga signal sa pagitan ng mga analog at digital form.Ang mga ADC ay nagko -convert ng mga signal ng analog sa digital data, habang binabago ng mga DAC ang digital data pabalik sa analog.Ang talahanayan sa ibaba ay nagpapakita ng kanilang pangunahing pagkakaiba.

Pagtukoy	ADC (Analog-to-digital converter)	DAC (Digital-to-analog converter)
Function	Nag -convert ng analog Mga signal sa mga digital signal	Nag -convert Mga digital na signal sa mga signal ng analog
Uri ng input	Analog boltahe/kasalukuyang	Digital code (binary)
Uri ng output	Digital binary Halaga	Analog boltahe/kasalukuyang
Karaniwan Paglutas	8, 10, 12, 16, 24 bits	8, 10, 12, 16 bits
Sampling Rate	Mula sa KSP hanggang Daan -daang mga MSP	Mula sa KSP hanggang libu -libong mga MSP
Pagbabago Oras	Mas mabagal (μs -ns saklaw)	Mas mabilis (NS -μs saklaw)
Kawastuhan	Limitado ng error sa dami	Mas mataas Pagkamusta at makinis na output
Pagkakaugnay Error	± 1 hanggang ± 4 LSB Karaniwan	± 0.5 hanggang ± 2 LSB Karaniwan
Antas ng ingay	Mas mataas (apektado ng signal ng input)	Mas mababa (mas malinis analog output)
Pagiging kumplikado	Mas kumplikado Panloob na arkitektura	Mas simple arkitektura
Kapangyarihan Pagkonsumo	Mas mataas sa Mga modelo ng high-speed	Sa pangkalahatan mas mababa
Karaniwang mga uri	Sar, Flash, Sigma-Delta, pipeline	R-2R, may timbang Resistor, Sigma-Delta
Mga Aplikasyon	Sensor, Pagsukat, pagkuha ng data	Audio output, henerasyon ng signal
Kinakailangan Sanggunian ng sanggunian	Oo, para sa tumpak na digital output	Oo, para sa matatag analog output

Mga aplikasyon ng analog-to-digital converter

Pagkuha ng data ng sensor

Ang mga sensor tulad ng temperatura, presyon, at ilaw ay gumagawa ng mga signal ng analog na dapat na ma -convert sa digital form.Ginagawa ng mga ADC ang conversion na ito upang mabasa at maproseso ng mga microcontroller at computer ang data.Pinapayagan nito ang tumpak na pagsubaybay at automation sa hindi mabilang na mga electronic system.

Pag -record at pagproseso ng audio

Ang mga mikropono ay bumubuo ng mga alon ng tunog ng analog na mga ADC na nagko -convert sa mga digital signal.Pinapayagan ng digital na conversion na ito ang audio na maiimbak, na -edit, o mag -stream.Kung wala ang mga ADC, ang modernong paggawa ng musika, pag -record ng boses, at mga sistema ng komunikasyon ay hindi posible.

Imaging at digital camera

Ang mga sensor ng camera ay nakakakita ng ilaw bilang mga signal ng analog, na ang mga ADC ay nagko -convert sa data ng digital pixel.Ang digital na impormasyong ito ay pagkatapos ay naproseso upang lumikha ng mga larawan at video.Tiyakin ng mga ADC na ang nakunan na imahe ay tumpak, malinaw, at mataas na kalidad.

Automotive Electronics

Ang mga sasakyan ay umaasa sa maraming mga sensor ng analog para sa control ng engine, pagpepreno, at mga sistema ng kaligtasan.Ang mga ADC ay nagko -convert ng mga analog input na ito sa mga digital signal na maiintindihan ng computer ng sasakyan.Pinapayagan nito ang mga pag -andar tulad ng pamamahala ng gasolina, abs, at kontrol ng katatagan upang gumana nang maaasahan.

Mga aparatong medikal

Ang mga medikal na instrumento tulad ng mga ECG at mga ultrasound machine ay nangongolekta ng mga analog na physiological signal mula sa mga pasyente.Ang mga ADC ay nag -convert ng mga signal na ito sa digital data para sa pagsusuri at pagpapakita.Pinapayagan nito ang mga doktor na bigyang -kahulugan ang mga resulta nang mabilis at tumpak para sa diagnosis.

Digital Signal Processing (DSP)

Ang mga senyas ay dapat na na -digitize bago sila mai -filter, mapahusay, o masuri.Ang mga ADC ay nag -convert ng mga analog input na ito sa digital form upang ang mga algorithm ng DSP ay maaaring maproseso ang mga ito nang epektibo.Ginagamit ito para sa mga aplikasyon tulad ng pagkilala sa pagsasalita, pagpapahusay ng audio, at komunikasyon na wireless.

Konklusyon

Mahalaga ang mga ADC dahil pinapayagan nila ang mga elektronikong aparato na basahin at iproseso ang mga signal ng analog sa digital form.Ang kanilang pagganap ay nakasalalay sa mga kadahilanan tulad ng paglutas, sampling rate, at ingay, na matukoy kung gaano tumpak ang digital output.Ang bawat uri ng ADC ay may mga lakas na ginagawang angkop para sa ilang mga gawain, mula sa pagproseso ng audio hanggang sa mga sensor at mga sistema ng pagsukat.Ang pag -unawa sa mga pangunahing kaalaman na ito ay tumutulong sa iyo na pumili ng tamang ADC para sa kanilang mga pangangailangan.
