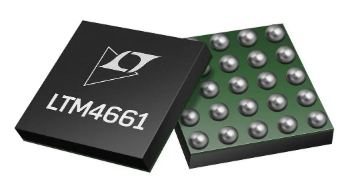

Analog Device LTM4661: Isang Compact Power Solution

Sa mabilis na bilis ng elektronikong tanawin ngayon, ang mga compact at mahusay na mga solusyon sa kuryente ay pangunahing para sa mga malubhang aplikasyon.Ipinakilala ng mga aparato ng Analog (ADI) ang kapangyarihan ng linear LTM4661 μModule® Regulator noong Abril 10, 2018, muling tukuyin ang pagbabago ng pamamahala ng kuryente.Nilalaman sa isang maliit na 6.25mm x 6.25mm x 2.42mm BGA package, ang LTM4661 ay naghahatid ng mataas na pagganap na may kaunting mga kinakailangan sa espasyo.Sinusuportahan ng regulator na ito ang isang malawak na saklaw ng boltahe ng pag -input ng 1.8V hanggang 5.5V at nababagay na boltahe ng output mula sa 2.5V hanggang 15V, na nangangailangan ng kaunting mga panlabas na sangkap.Ito ay mainam para sa portable electronics, RF system, at mga aplikasyon ng telecom na may mababang pagsisimula ng boltahe na 0.7V at isang pinagsamang DC/DC controller, MOSFET, inductor, at suporta circuitry.Ang artikulong ito ay galugarin ang mga tampok ng LTM4661 at maraming nalalaman na aplikasyon, na nagpapakita kung paano ito tinutugunan ang mga hamon sa disenyo.Nag -aalok sa iyo ang LTM4661 ng isang compact, maaasahang solusyon para sa mga advanced na pangangailangan sa pamamahala ng kuryente, mula sa mga suot na suot hanggang sa telecom transceiver.

Catalog

Pagtutukoy ng LTM4661

Tampok	Paglalarawan
Pangalan ng Produkto	LTM4661
I -type	Magkasabay na step-up mode mode μmodule® (kapangyarihan module) regulator
Package	6.25mm × 6.25mm × 2.42mm BGA
Pinagsamang mga sangkap	Ang paglipat ng controller, power fet, inductor, at lahat Mga sangkap ng suporta
Saklaw ng boltahe ng input	1.8V hanggang 5.5V (pababa sa 0.7V pagkatapos ng pagsisimula)
Saklaw ng boltahe ng output	2.5V hanggang 15V (itinakda ng isang panlabas na risistor)
Maximum na switch kasalukuyang	Hanggang sa 4A
Kailangan ng mga panlabas na sangkap	Tanging ang bulk input at output capacitor
Dalas ng paglipat	1MHz
Arkitektura	Dual phase solong arkitektura ng output
Mga pangunahing tampok	- Mabilis na lumilipas na tugon sa mga pagbabago sa linya at pag -load
	- Nabawasan ang boltahe ng ripple ng output
Sinusuportahan ang mga espesyal na mode	Frequency Synchronization, Polyphase® Operation, Napili na Operasyon ng Burst Mode
Proteksyon	- Ang tunay na output ay nag -disconnect sa panahon ng pag -shutdown
	- Inrush ang kasalukuyang limitasyon sa pagsisimula
	- Short-circuit, overvoltage, at overtemperature Proteksyon
Pagsunod	Sumunod ang PB-Free at ROHS

Mga aplikasyon ng LTM4661

RF microwave power amplifier

Sa masalimuot na mundo ng RF microwave power amplifier, ang LTM4661 regulator ay nagtatagumpay, kung saan ang maliksi na pamamahala ng kapangyarihan ay may mahalagang papel.Ang engineering fine-tunes nito ang paghawak ng magkakaibang mga naglo-load, tinitiyak ang mga amplifier na ito ay gumana nang may kataas-taasang kahusayan at walang tigil na katatagan.Ang RF microwave power amplifier ay madalas na bumubuo ng pundasyon ng mga sopistikadong network ng komunikasyon, na hinihingi ang patuloy na katumpakan upang masiyahan ang mga kumplikadong mga kinakailangan.Ang pagsasama ng LTM4661 ay maaaring kapansin -pansing itaas ang kanilang pagganap, na nagbibigay ng isang output na maaari mong umasa sa mga sandali ng mataas na demand.

Mga motor na pinapagana ng baterya

Para sa mga motor na hinihimok ng baterya na DC, ang LTM4661 ay nagtatanghal ng sarili bilang isang standout contender sa pamamagitan ng pag-aalok ng isang deftly na dinisenyo na solusyon sa kuryente na parehong compact at makapangyarihan.Ang nasabing motor ay nakakahanap ng utility sa mga realms kung saan ang kahusayan sa espasyo at pagiging maaasahan ay humahawak, tulad ng portable electronics o tumpak na kagamitan sa pang -industriya.Paggamit ng regulator na ito, maaari mong hampasin ang isang katangi -tanging balanse sa pagitan ng mga pisikal na sukat at kahusayan ng kapangyarihan, pagpapahusay ng tibay ng pagpapatakbo at pagiging mapagkakatiwalaan.Bukod dito, ang superyor na pamamahala ng enerhiya na ibinibigay nito ay humahantong sa pag -minimize ng downtime at pinalawak na mga agwat ng pagpapanatili.

Pagtulak ng mga hangganan ng sektor ng telecom

Sa loob ng larangan ng telecommunication, karamihan para sa 3.3V bus telecom transceiver, tinitiyak ng LTM4661 na mas mataas ang pagganap at pagiging mapagkukunan.Ang mga transceiver na ito ay pinakamahalaga sa pagtiyak ng walang tigil na komunikasyon at daloy ng data, karamihan sa mabilis na umuusbong na digital na tanawin.Ang adaptable output range ng regulator at nababaluktot na mga mode ng pagpapatakbo ay nagbibigay lakas sa tumpak na pagpapasadya, pagtupad ng mahigpit na mga kahilingan sa pagpapatakbo ng telecom.

Mga tampok ng LTM4661

Tampok	Paglalarawan
Kumpletuhin ang laki ng solusyon	<1cm² (Single-Sided PCB) or 0.5cm² (Dual-Sided PCB)
Saklaw ng boltahe ng input	1.8V hanggang 5.5V, hanggang sa 0.7V pagkatapos ng pagsisimula
Saklaw ng boltahe ng output	2.5v hanggang 15v
Lumipat ng kasalukuyang	4a
Mode ng operasyon	Dual Phase Operation
Regulasyon ng boltahe ng DC output	± 3% maximum na kabuuang paglipas ng pag -load, linya, at temperatura
Tampok na shutdown	Output Idiskonekta sa Shut Down
Kasalukuyang pamamahala	Inrush kasalukuyang limitasyon
Frequency Synchronization	Panlabas na dalas ng pag -synchronise
Pagpili ng mode	Napiling Burst Mode® Operation
Mga tampok ng proteksyon	Overvoltage ng output at proteksyon ng overtemperature
Mga Dimensyon ng Package	6.25mm × 6.25mm × 2.42mm BGA
