Gabay sa Accelerometer: Paano Ito Gumagana, Mga Uri, Detalye, at Paggamit

Ang accelerometer ay isang maliit na sensor na tumutulong sa iyong sukatin ang paggalaw, panginginig ng boses, pagtabingi, at ang epekto ng gravity.Sa artikulong ito, matututunan mo kung ano ang isang accelerometer, kung paano ito nakakakita ng acceleration gamit ang mga panloob na elemento ng sensing, at ang mga pangunahing detalye na tumutukoy sa pagganap nito.Tuklasin mo rin ang iba't ibang uri ng accelerometers batay sa teknolohiya ng sensing, measurement axes, at output signal.Sakop din ang mga karaniwang application at malinaw na paghahambing sa iba pang motion sensor.

Catalog

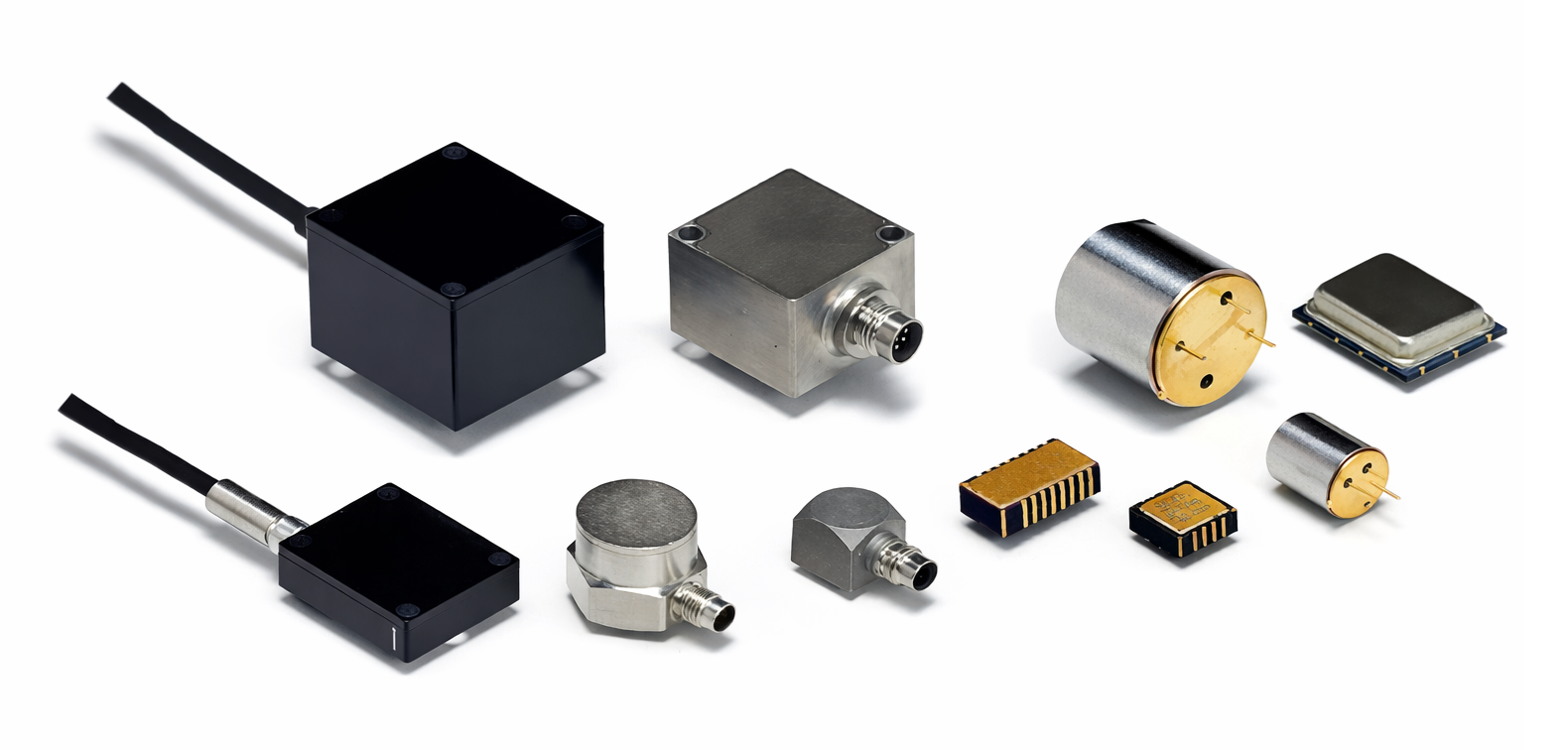

Figure 1. Accelerometers

Ano ang isang Accelerometer?

Ang accelerometer ay isang compact na electronic sensor na idinisenyo upang makita ang mga pagbabago sa paggalaw at oryentasyon sa pamamagitan ng pagdama ng mga puwersa ng acceleration.Tumutugon ito sa parehong matatag at nagbabagong pwersa na kumikilos sa isang bagay, kabilang ang paggalaw at mga epekto ng gravitational.Ang mga accelerometers ay binuo sa iba't ibang pisikal na anyo, mula sa maliliit na chip-level na device hanggang sa masungit na mga pang-industriyang pabahay.Ang kanilang output ay nagbibigay ng masusukat na data na maaaring bigyang-kahulugan ng mga electronic circuit o digital system.

Prinsipyo ng Paggawa ng isang Accelerometer

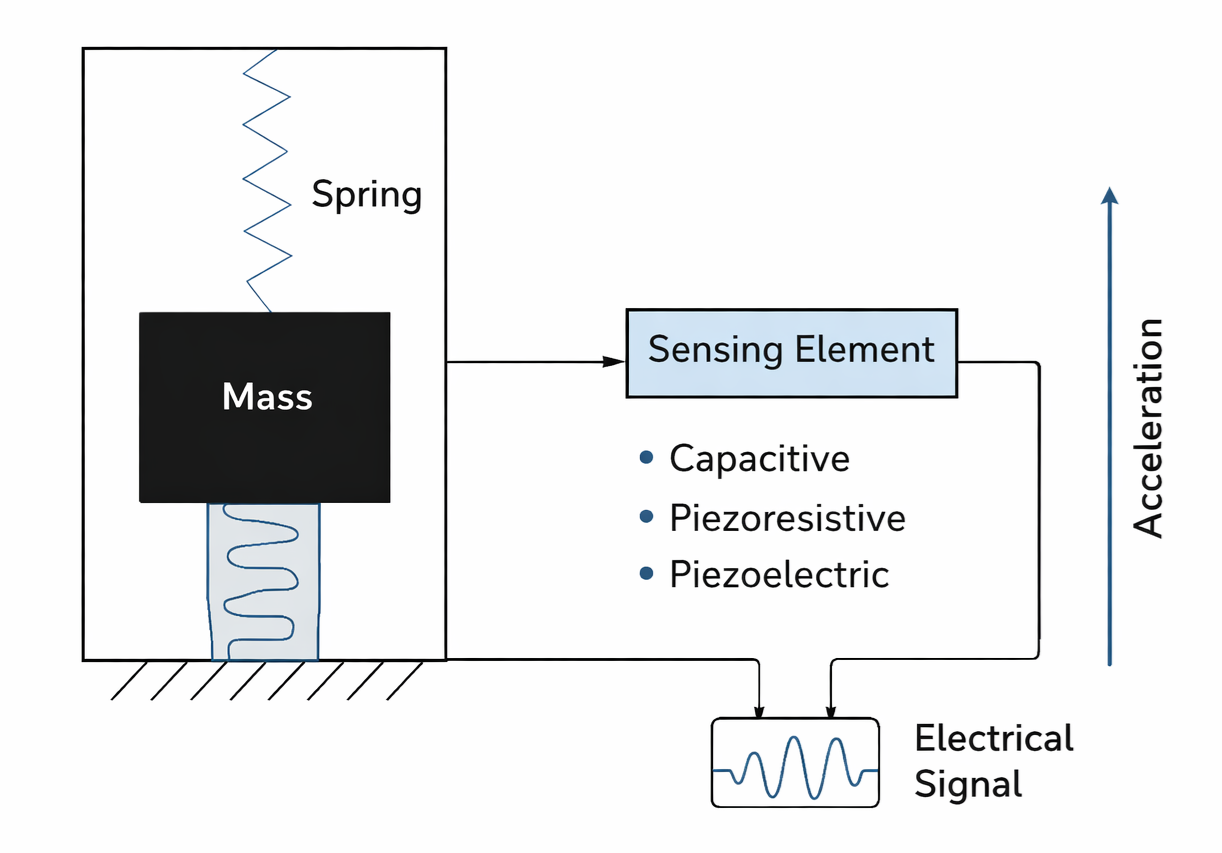

Figure 2. Working Principle ng isang Accelerometer

Gumagana ang isang accelerometer sa pamamagitan ng pagdama sa paggalaw ng isang proof mass kapag ang device ay nakakaranas ng acceleration.Sa ilalim ng nakatigil na mga kondisyon, ang proof mass ay nananatili sa posisyon ng equilibrium nito.Kapag inilapat ang acceleration, ang inertia ng proof mass ay nagiging sanhi ng paglipat nito kaugnay sa frame ng sensor.Ang Figure 2 ay naglalarawan ng prinsipyong ito sa pagpapatakbo.Habang kumikilos ang acceleration sa sensor, ang nasuspinde na masa ay lumilihis laban sa puwersa ng pagpapanumbalik ng tagsibol.Ang dami ng displacement ay direktang nauugnay sa magnitude at direksyon ng inilapat na acceleration.

Ang mekanikal na displacement na ito ay nakita ng sensing element, na nagpapalit ng galaw ng proof mass sa isang masusukat na pagbabago sa kuryente.Depende sa paraan ng sensing, maaaring lumitaw ang pagbabagong ito bilang isang variation sa capacitance, resistance, o nabuong singil.Pinoproseso ng sensing circuitry ang pagbabagong ito at gumagawa ng electrical signal na proporsyonal sa inilapat na acceleration.

Mga pagtutukoy ng Accelerometers

Pagtutukoy	Paglalarawan
Pagsukat Saklaw	Mga karaniwang saklaw ay ±2 g, ±4 g, ±8 g, ±16 g, at hanggang ±200 g
pagiging sensitibo	Karaniwan ang sensitivity ay 1 mV bawat g hanggang 1000 mV bawat g
Resolusyon	Resolusyon mula 8 bit hanggang 24 bit depende sa uri ng ADC
Uri ng Output	Magagamit bilang analog boltahe o digital I2C at SPI
Axis Pagsukat	solong axis, dual axis, o three axis sensing
Bandwidth	Dalas saklaw ng bandwidth mula 10 Hz hanggang 5000 Hz
Dalas Tugon	Pantay na tugon sa loob ng na-rate na hanay ng bandwidth
Densidad ng Ingay	Karaniwang ingay ang density ay 20 µg bawat √Hz hanggang 300 µg bawat √Hz
Zero g Offset	Error sa offset ay karaniwang ±20 mg hanggang ±100 mg
Linearity	Linearity ang error ay mas mababa sa ±0.5 porsyento ng buong sukat
Cross Axis pagiging sensitibo	Cross axis ang sensitivity ay mas mababa sa 2 porsyento
Nagpapatakbo Boltahe	Supply saklaw ng boltahe mula 1.8 V hanggang 5.5 V
Kasalukuyan Pagkonsumo	Mababang kapangyarihan ang mga modelo ay gumagamit ng 1 µA hanggang 500 µA
Nagpapatakbo Temperatura	Pamantayan ang saklaw ay −40 °C hanggang +85 °C
Shock Kaligtasan	Shock saklaw ng pagpapaubaya mula 2000 g hanggang 10000 g
Data ng Output Rate	Rate ng data mula 1 Hz hanggang 10 kHz
Interface Protocol	Mga uri ng digital suportahan ang I2C, SPI, o UART
Uri ng Package	Karaniwan Kasama sa mga package ang LGA, QFN, at DIP
Sukat	Karaniwan Ang laki ng sensor ay 2 mm × 2 mm hanggang 5 mm × 5 mm
Pag-calibrate	Pabrika na-calibrate para sa sensitivity at offset
Uri ng Pag-mount	Pag-mount sa ibabaw o sa pamamagitan ng pag-mount ng butas
Katumpakan	Sa pangkalahatan ang katumpakan ay karaniwang ±1 porsiyento hanggang ±5 porsiyento
Drift	Temperatura Ang drift ay mas mababa sa 0.01 g bawat °C
Oras ng Pagtugon	Oras ng pagtugon ay mas mababa sa 1 ms
EMI Paglaban	Idinisenyo upang labanan ang pang-industriyang electromagnetic na ingay

Mga Uri ng Accelerometers Batay sa Sensing Technology

Capacitive Accelerometers

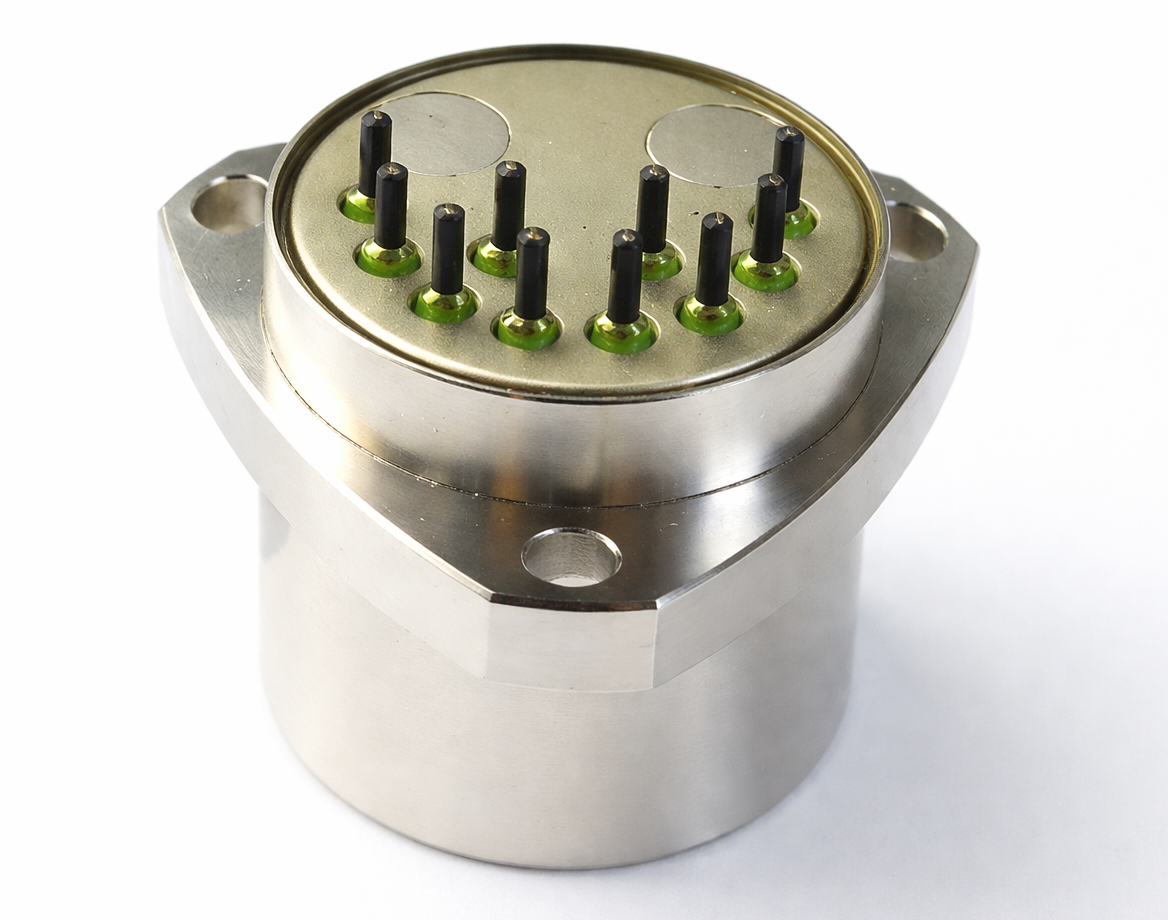

Figure 3. Capacitive Accelerometer

Ang mga capacitive accelerometers ay umaasa sa mga pagbabago sa capacitance na dulot ng paggalaw ng isang micro-scale proof mass sa loob ng istraktura ng sensor.Ang kanilang disenyo ay nagbibigay-daan sa tumpak na pagtuklas ng mga maliliit na pagbabago sa acceleration na may mahusay na repeatability.Ang mga accelerometer na ito ay angkop na angkop para sa mababang dalas at static na mga sukat tulad ng pagtabingi at oryentasyon.Ang kanilang compact na laki at mababang paggamit ng kuryente ay ginagawa itong perpekto para sa mga naka-embed at portable na electronic system.

Piezoelectric Accelerometers

Larawan 4. Piezoelectric Accelerometer

Ang mga piezoelectric accelerometers ay bumubuo ng isang de-koryenteng signal kapag sumailalim sa mekanikal na stress na dulot ng acceleration.Partikular na epektibo ang mga ito sa pagkuha ng mabilis na paggalaw at mga high-frequency na vibrations na may kaunting pagbaluktot ng signal.Dahil sa kanilang prinsipyo sa pagpapatakbo, hindi sila tumutugon sa pare-pareho o napakabagal na pagbabago ng acceleration.Ang mga sensor na ito ay malawakang ginagamit sa mga kapaligiran kung saan mahalaga ang pagsusuri ng vibration at dynamic na pagtugon.

Piezoresistive Accelerometers

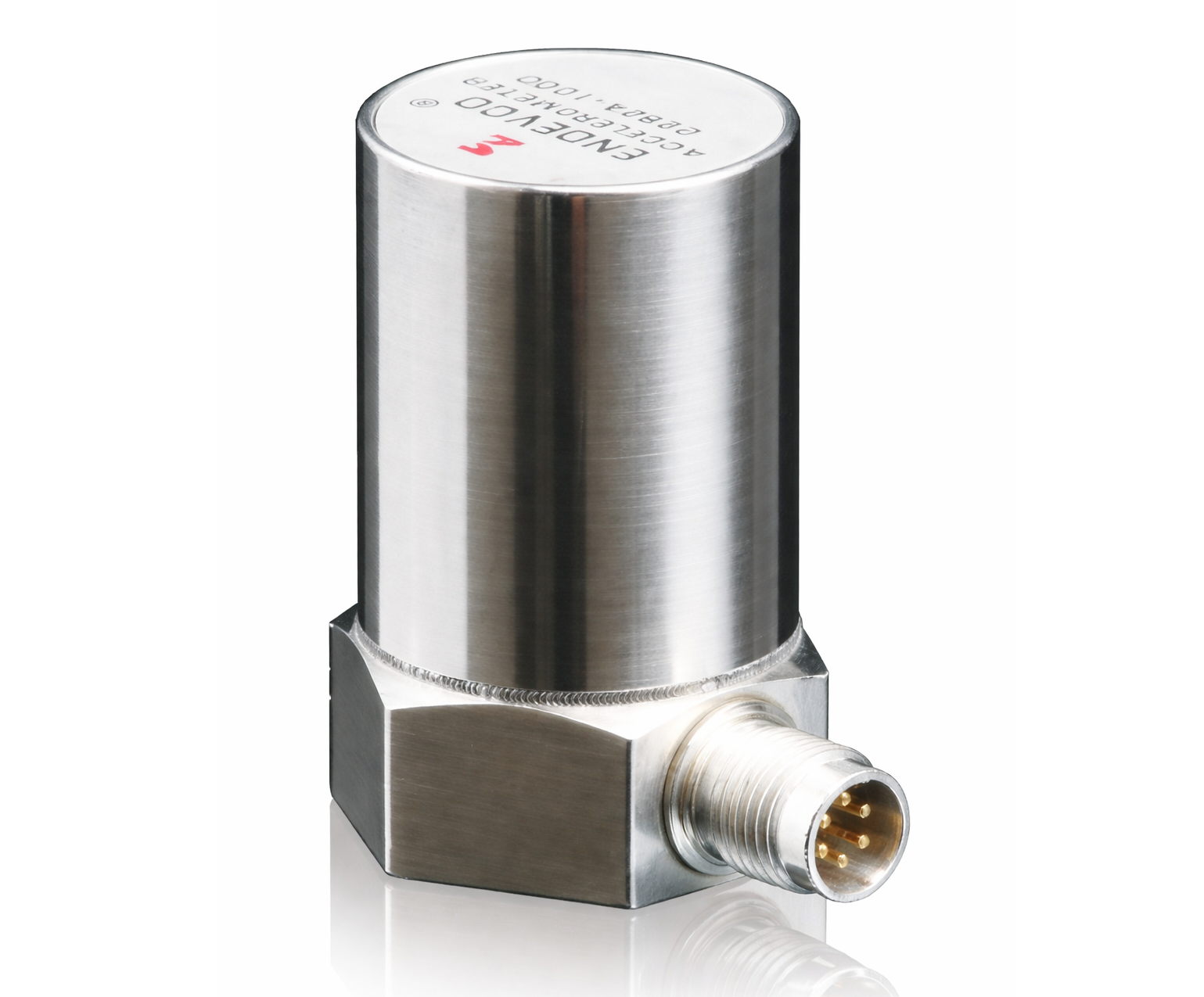

Larawan 5. Piezoresistive Accelerometer

Nakikita ng mga piezoresistive accelerometers ang acceleration sa pamamagitan ng pagsubaybay sa mga pagbabago sa resistensya sa mga strained sensing elements.Ang kanilang matatag na konstruksyon ay nagbibigay-daan sa kanila na makatiis ng malalakas na mekanikal na shocks at malupit na mga kondisyon sa pagpapatakbo.Hindi tulad ng ilang iba pang mga teknolohiya, maaari silang gumana nang mapagkakatiwalaan sa malawak na hanay ng temperatura.Ginagawa nitong angkop ang mga ito para sa mga demanding application kung saan kailangan ang tibay at impact resistance.

Mga Uri ng Accelerometers Batay sa Axis Measurement

Single-Axis Accelerometers

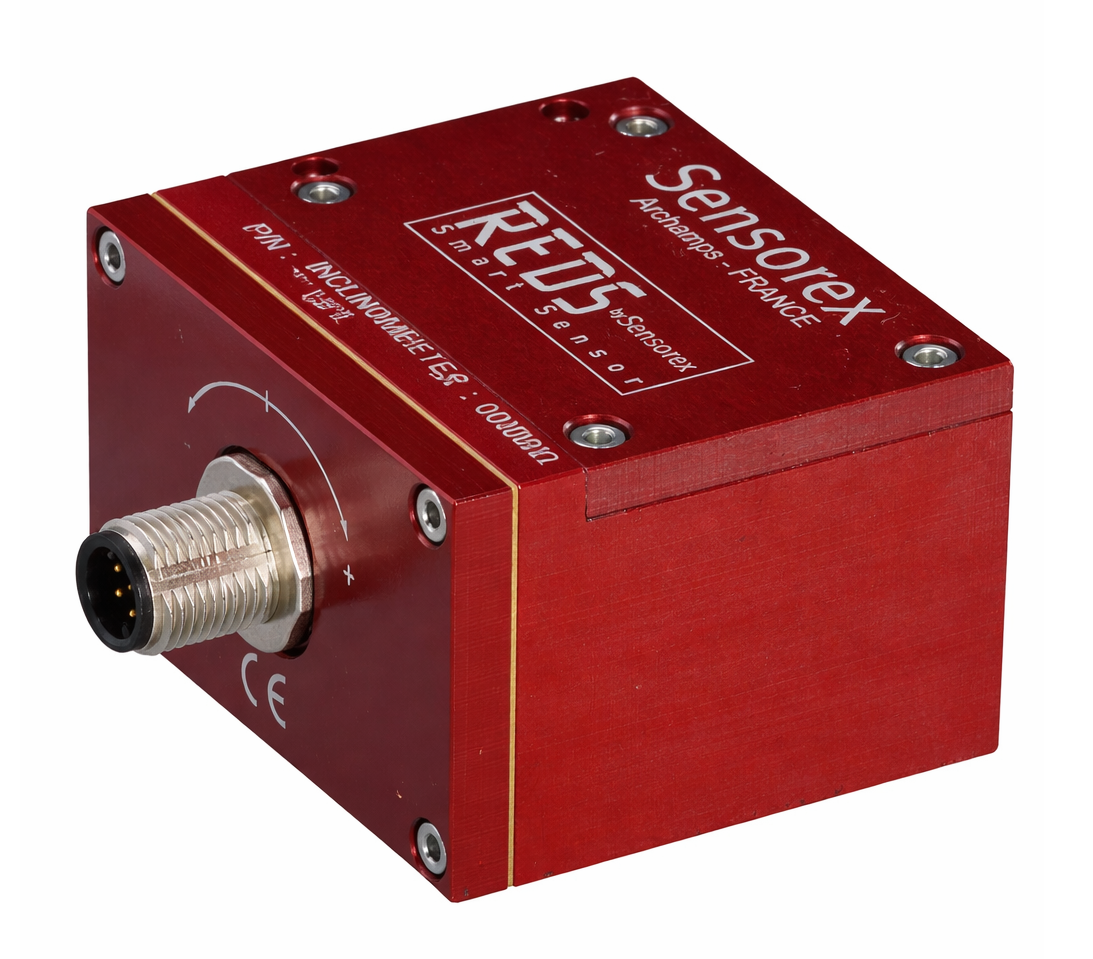

Figure 6. Single-Axis Accelerometer

Sinusukat ng mga single-axis accelerometers ang acceleration kasama ang isang nakapirming direksyon.Karaniwang ginagamit ang mga ito kung saan limitado ang paggalaw sa isang kilalang oryentasyon o linear na landas.Ang kanilang simpleng disenyo ay ginagawa silang cost-effective at madaling isama.Ang mga sensor na ito ay kadalasang pinipili para sa mga diretsong gawain sa pagsubaybay na may kaunting pagiging kumplikado ng direksyon.

Dual-Axis Accelerometers

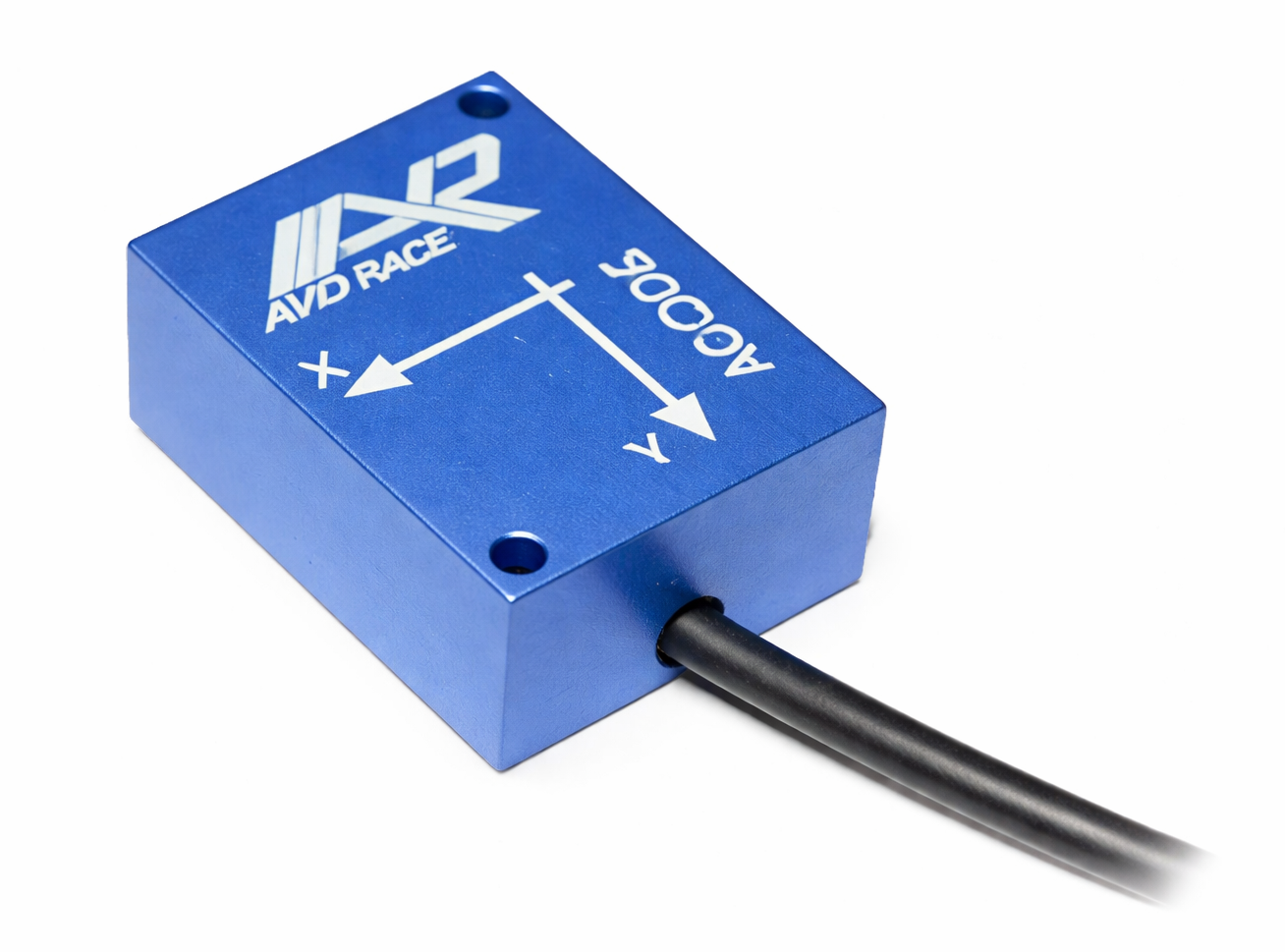

Figure 7. Dual-Axis Accelerometer

Sinusukat ng dual-axis accelerometers ang acceleration kasama ang dalawang perpendicular na direksyon sa loob ng parehong eroplano.Ang kakayahang ito ay nagbibigay-daan sa pag-detect ng mga pinagsamang paggalaw tulad ng tilt at planar motion.Nag-aalok sila ng mas maraming spatial na impormasyon kaysa sa mga sensor ng single-axis habang pinapanatili ang medyo simpleng pagpoproseso ng signal.Karaniwang ginagamit ang mga disenyo ng dual-axis kung saan sapat ang dalawang-dimensional na pagsubaybay sa paggalaw.

Triaxial (3-Axis) Accelerometers

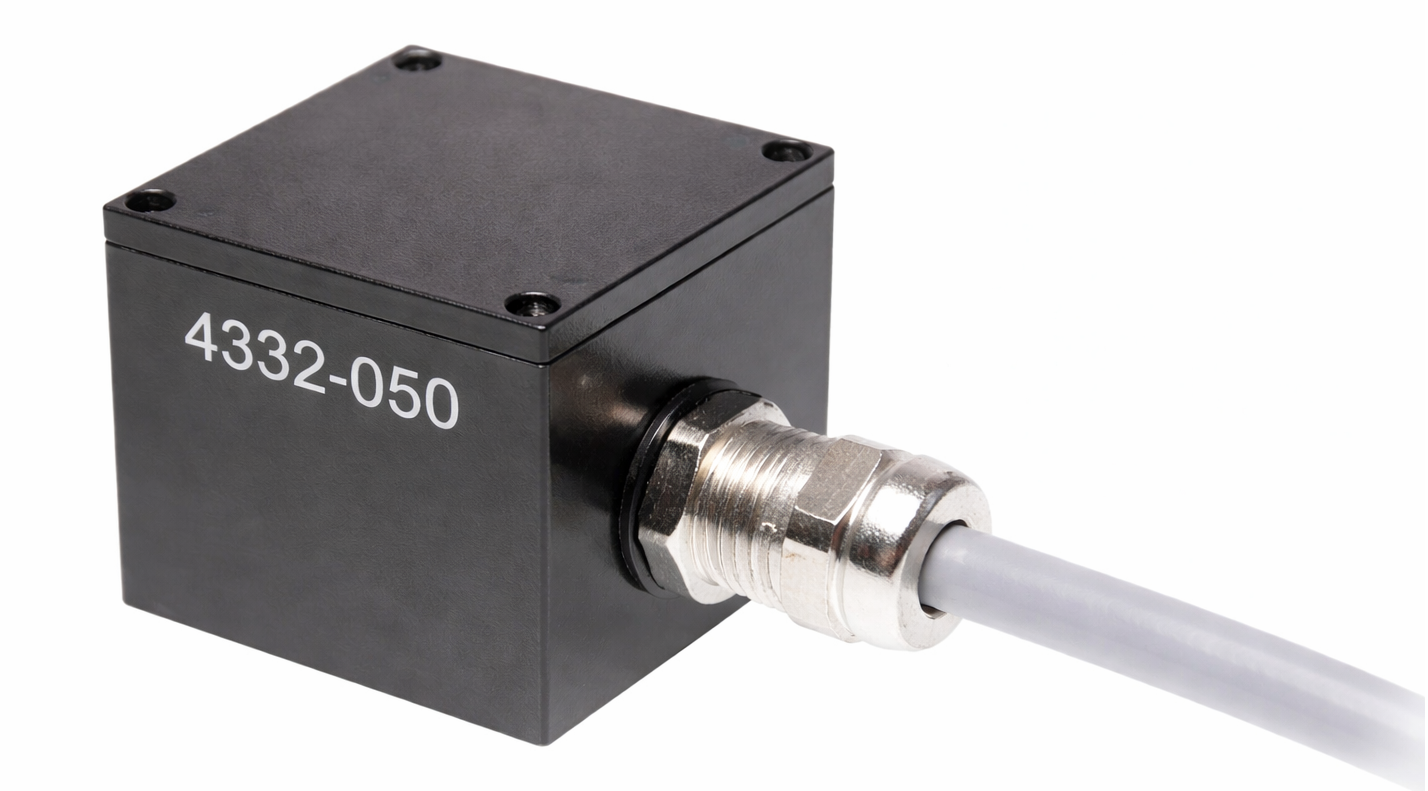

Figure 8. Triaxial (3-Axis) Accelerometer

Sinusukat ng triaxial accelerometers ang acceleration nang sabay-sabay kasama ang tatlong orthogonal axes.Nagbibigay-daan ito sa kumpletong spatial motion detection anuman ang oryentasyon ng sensor.Pinapasimple nila ang disenyo ng system sa pamamagitan ng pag-aalis ng pangangailangan para sa maramihang mga sensor ng single-axis.Ginagamit ang mga triaxial accelerometers sa mga application na nangangailangan ng buong kaalaman sa paggalaw at pagsubaybay sa oryentasyon.

Mga Uri ng Accelerometers Batay sa Uri ng Output

Analog Accelerometers

Ang mga analog accelerometers ay gumagawa ng tuloy-tuloy na signal ng boltahe na direktang nag-iiba sa acceleration.Ang output na ito ay nagbibigay-daan sa pagsubaybay na may kaunting panloob na pagproseso.Gayunpaman, ang kalidad ng signal ay maaaring maapektuhan ng panlabas na ingay ng kuryente at mahabang haba ng cable.Ang maingat na pag-conditioning ng signal ay kadalasang kinakailangan sa mga aplikasyon ng katumpakan.

Digital Accelerometers

Ang mga digital accelerometers ay naghahatid ng data ng acceleration sa digital na format gamit ang mga standardized na protocol ng komunikasyon.Binabawasan nito ang pagkamaramdamin sa ingay at pinapasimple ang paghahatid ng data sa mas mahabang distansya.Maraming mga digital accelerometer ang may kasamang panloob na pag-filter at mga tampok sa pagkakalibrate.Ang kanilang structured na output ay ginagawa silang angkop para sa direktang pagsasama sa mga digital control system.

Mga Aplikasyon ng Accelerometers

1. Consumer Electronics

Ginagamit ang mga accelerometer sa mga smartphone at mga nasusuot upang makita ang paggalaw at oryentasyon ng device.Pinapayagan nila ang pag-ikot ng screen, pagbibilang ng hakbang, at mga feature na nakabatay sa paggalaw.

2. Automotive Systems

Sa mga sasakyan, nakikita ng mga accelerometer ang mga biglaang pagbabago sa bilis sa panahon ng mga aksidente.Tumutulong ang mga ito sa pag-trigger ng mga airbag at pagsuporta sa mga sistema ng kaligtasan tulad ng stability at rollover control.

3. Industrial Monitoring

Sinusukat ng mga accelerometers ang vibration sa mga makina gaya ng mga motor at pump.Nakakatulong ito na makahanap ng mga problema nang maaga at maiwasan ang hindi inaasahang pagkabigo ng makina.

4. Mga aparatong Medikal at Pangangalaga sa Kalusugan

Sinusubaybayan ng mga accelerometers ang paggalaw ng katawan sa mga fitness band at mga medikal na nasusuot.Ginagamit din ang mga ito para sa pagtukoy ng pagkahulog at pagsubaybay sa aktibidad ng pasyente.

5. Aerospace at Depensa

Tinutulungan ng mga accelerometers ang sasakyang panghimpapawid, drone, at spacecraft na sukatin ang paggalaw at direksyon.Mahalaga ang mga ito para sa navigation at flight control system.

6. Robotics at Automation

Sa mga robot, nararamdaman ng mga accelerometer ang paggalaw, pagtabingi, at biglaang mga epekto.Tumutulong ang mga ito na mapabuti ang balanse, kontrol, at ligtas na operasyon.

7. Pagsubaybay sa Structural at Seismic

Nakikita ng mga accelerometers ang mga vibrations sa mga gusali at tulay.Ginagamit din ang mga ito upang subaybayan ang paggalaw ng lupa sa panahon ng lindol.

Accelerometer vs Gyroscope vs Inclinometer

Pagtutukoy	Accelerometer	Gyroscope	Inclinometer
Pangunahing Pagsukat	Linear acceleration	angular bilis	Ikiling anggulo
Sinusukat na Dami Yunit	Meter bawat ikalawang parisukat	Degree bawat pangalawa	Degree
Karaniwang Pagsukat Saklaw	Minus 16 hanggang plus 16 metro bawat segundo squared	250 hanggang 2000 degree bawat segundo	Zero hanggang 360 degree
Static na Pagsukat Kakayahan	Oo	Hindi	Oo
Natukoy ang Uri ng Paggalaw	Pagsasalin at panginginig ng boses	Pag-ikot at paikutin	Pagkahilig at slope
Antas ng Sensitivity	Mataas sa mababa mga frequency	Mataas sa taas mga rate ng pag-ikot	Napakataas para sa mabagal na pagtabingi
Output Signal Uri	Analog o digital	Digital	Analog o digital
Karaniwang Sampling Rate	100 hanggang 5000 hertz	100 hanggang 8000 hertz	10 hanggang 200 hertz
Karaniwang Ingay Densidad	50 micro g bawat root hertz	0.01 degree bawat segundo bawat root hertz	0.001 degree
Drift Sa Paglipas ng Panahon	Mababa	Mataas na wala pagwawasto	Napakababa
Gravity Reference Paggamit	Gumagamit ng gravity vector	Hindi gumagamit gravity	Gumagamit ng gravity vector
Pagkonsumo ng kuryente	10 hanggang 300 microwatt	1 hanggang 10 milliwatt	5 hanggang 100 milliwatt
Karaniwang Form Factor	MEMS chip	MEMS chip	Modyul o pakete ng sensor
Mga aplikasyon	galaw sensing at vibration monitoring	Oryentasyon pagsubaybay at pagpapapanatag	Pag-level at pagsubaybay sa pagtabingi

Konklusyon

Gumagana ang mga accelerometers sa pamamagitan ng pag-convert ng paggalaw sa mga electrical signal sa pamamagitan ng paggalaw ng isang proof mass.Ang iba't ibang disenyo at teknolohiya ng sensing ay nagbibigay-daan sa kanila na sukatin nang tumpak ang acceleration sa ilalim ng iba't ibang kundisyon.Ang bilang ng mga sukat ng sukat at uri ng output ay nakakaapekto sa kung paano kinukuha at pinoproseso ang data ng paggalaw.Dahil sa kanilang flexibility at reliability, ang mga accelerometers ay malawakang ginagamit sa consumer electronics, industrial system, sasakyan, healthcare, at aerospace application.
