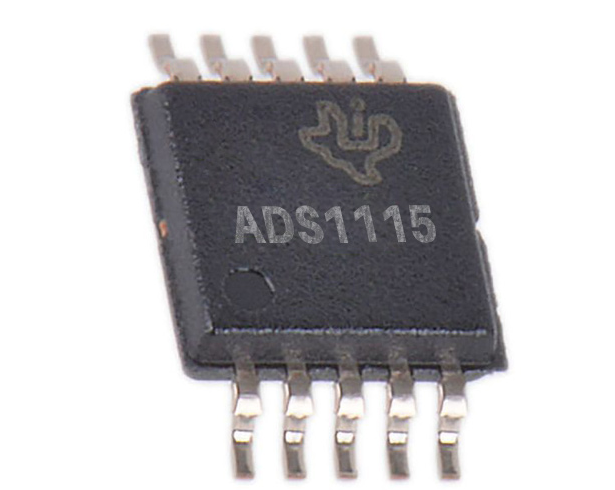

Isang Gabay sa ADS1115: Compact at Low-Power 16-Bit ADC

Ang ADS1115 IC ng mga instrumento sa Texas ay muling tukuyin ang katumpakan at kakayahang umangkop sa mundo ng conversion ng analog-to-digital.Sa pamamagitan ng high-resolution na 16-bit ADC, Programmable Gain Amplifier (PGA), at advanced na pag-andar ng paghahambing, ang compact na aparato na ito ay higit sa mga limitasyon ng mga built-in na ADC sa mga microcontroller tulad ng Arduino at ESP8266.Tamang -tama para sa mga aplikasyon na nangangailangan ng pambihirang kawastuhan, tulad ng pagsubaybay sa kapaligiran, mga aparato ng biomedical, at pamamahala ng baterya, ang ADS1115 ay walang putol na tulay ang agwat sa pagitan ng mga signal ng analog at pagproseso ng digital.Sa artikulong ito, galugarin namin ang pagsasaayos ng PIN, mga tampok, mga prinsipyo ng pagtatrabaho, at maraming nalalaman na mga aplikasyon ng ADS1115, na nagpapagaan sa kung paano ito nakataas ang mga sistema ng pagkuha ng data at pinapasimple ang mga disenyo ng proyekto.Sumisid upang matuklasan kung paano ang maraming nalalaman ADC ay nagpapabuti ng katumpakan at pagiging maaasahan sa isang malawak na spectrum ng mga industriya.

Catalog

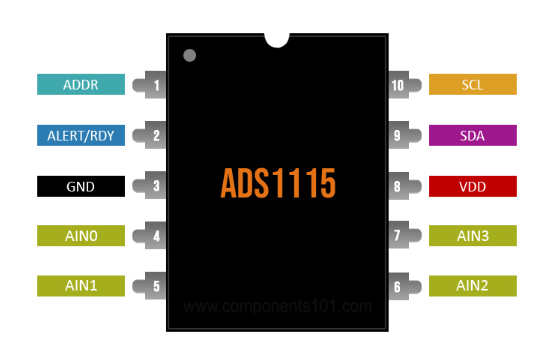

Pag -configure ng Pinout

Pangalan ng pin	Paglalarawan ng pin
Addr	I2C Address Piliin (Alipin)
Alerto/rdy	Handa na ang output ng digital na paghahambing o conversion
Gnd	Lupa
Ain0	Pagkakaiba-iba ng Channel 1: single-natapos na channel 1 input o Negatibong input
Ain1	Pagkakaiba-iba ng Channel 1: single-natapos na channel 2 input o Negatibong input
Ain2	Pagkakaiba-iba ng channel 2: single-natapos na channel 3 input o Positibong input
Ain3	Pagkakaiba-iba ng channel 2: single-natapos na channel 4 input o Negatibong input
Vdd	Power Supply: 2.0V hanggang 5.5V
SDA	Serial Data: Nagpapadala at tumatanggap ng data (ginamit para sa I2C komunikasyon)
SCL	Serial Clock Input: Mga Data ng Clocks sa SDA (ginamit para sa I2C komunikasyon)

Mga tampok at spec

Tampok	Pagtukoy
Saklaw ng temperatura ng operating	–40 ° C hanggang +125 ° C.
Saklaw ng Supply	2.0 V hanggang 5.5 V (minimum na AVDD: 2V, maximum na boltahe ng input: 5.5v)
Mababang kasalukuyang pagkonsumo	150 μA (sa tuluy-tuloy na mode
Interface	I2C (Apat na Pin-pili na Mga Address)
Comparator	Programmable
Mga input	Apat na nag-iisang natapos na mga input o dalawang mga input ng kaugalian
Oras ng pag -aayos	Single-cycle
Rate ng data	Programmable, 8 SPS hanggang 860 sps
Oscillator	Panloob

Katumbas na mga modelo

Kung isinasaalang -alang ang mga kahalili sa loob ng parehong pamilya ng produkto, maraming mga pagpipilian ang nagpapakita ng kanilang sarili:

At ADS1113

At ADS1114

At ADS1013

At ADS1014

At ADS1015

Sa mundo ng pag-convert ng analog-to-digital, ilang mga kilalang IC ang nakatayo:

At ADC0804: Ang aparatong ito ay dumating sa isang DIP-20 package at nag-aalok ng 8-bit na resolusyon para sa pag-convert ng analog-to-digital.

At ADC0808: Naka-package sa DIP-28, ang 8-bit na A/D converter na ito ay nagtatampok ng isang 8-channel multiplexer, na pinapahusay ang kakayahang magamit nito.

At ADC0809: Katulad sa ADC0808, ang aparatong ito ay isa ring 8-bit A/D converter na may 8-channel multiplexer, na ipinakita sa isang DIP-28 package.

Bilang karagdagan, ang tanawin ng mga ADC ay nagsasama ng iba't ibang iba pang mga kapansin -pansin na pagpipilian:

At Hi7190ip

At MC1408

At ICL7135

At MAX186

At MCP3201

At MCP3008

At MCP3202

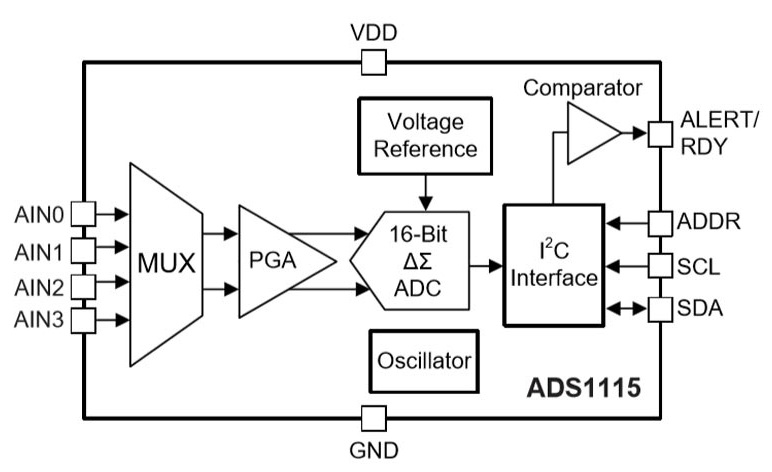

Ang prinsipyo ng pagtatrabaho ng ADS1115 IC

Ang ADS1115 Nagpapatakbo sa pamamagitan ng pagproseso ng apat na analog input (A0, A1, A2, A3), na na -rampa sa pamamagitan ng isang multiplexer sa programmable gain amplifier (PGA).Ang arkitektura na ito ay nagbibigay-daan sa analog-to-digital converter (ADC) upang mahawakan ang isang malawak na saklaw ng pag-input, na sumasaklaw mula sa ± 256 mV hanggang ± 6.144 V. Kapag ang signal ay pinalakas, sumasailalim ito sa pag-convert sa isang 16-bit digital format, na kasunodnailipat sa pamamagitan ng interface ng I2C na gumagamit ng SDA, SCL, at ADDR pin.

Multiplexing at signal amplification

Ang multiplexer ay pangunahing sa pagpapatakbo ng ADS1115, dahil nagpapasya kung aling analog input ang pinoproseso sa anumang naibigay na sandali.Sa pamamagitan ng sunud -sunod na pagpili ng bawat input, ang ADS1115 ay mahusay na namamahala ng maraming mga signal nang hindi nangangailangan ng mga dagdag na sangkap.Ang tampok na ito ay pangunahing kapaki -pakinabang sa mga senaryo kung saan ang parehong puwang at badyet ay limitado.Bilang karagdagan, ang programmable Gain amplifier ay nagpapabuti sa kakayahang umangkop ng ADS1115, na nagbibigay -daan sa iyo upang ipasadya ang mga setting ng pakinabang batay sa mga natatanging katangian ng mga signal ng input.Ang nasabing kakayahang umangkop ay nagtuturo ng kawastuhan sa mga aplikasyon na may mga antas ng pagbabagu -bago ng signal, na tinitiyak na ang ADC ay nananatili sa loob ng pinakamainam na saklaw ng pagpapatakbo.

Proseso ng conversion at digital output

Ang proseso ng conversion ng ADS1115 ay maingat na idinisenyo upang makamit ang mataas na katumpakan.Sa pamamagitan ng isang 16-bit na resolusyon, maaari itong kumatawan sa 65,536 na mga halaga ng discrete, na nagpapahintulot sa banayad na pagkakaiba sa pagitan ng mga antas ng pag-input.Ang butil na ito ay pangunahing kapansin -pansin sa pagkuha ng data ng sensor, kung saan kahit na ang mga menor de edad na pagkakaiba -iba sa signal ng pag -input ay maaaring magkaroon ng malaking kahalagahan.Ang digital output, naiparating sa pamamagitan ng interface ng I2C, pinasimple ang pagsasama sa mga microcontroller at iba pang mga digital na aparato.Ang protocol ng I2C, na kinikilala para sa pagiging tuwid at kahusayan nito, ay nagpapahintulot sa maraming mga aparato na magbahagi ng parehong mga linya ng komunikasyon, sa gayon pinapahusay ang pangkalahatang arkitektura ng system.

Pag -andar ng Comparator

Ang isang kapansin-pansin na aspeto ng ADS1115 ay ang built-in na programmable digital comparator, na patuloy na sinusuri ang analog input laban sa isang paunang natukoy na boltahe ng sanggunian.Ang kakayahang ito ay maaaring maisaaktibo ang mga signal ng output para sa Handa (RDY) o mga estado ng alerto, na mapadali ang mga tugon sa pagbabagu -bago sa signal ng pag -input.Ang nasabing pag -andar ay ginagamit sa aktwal na mga sistema ng pagsubaybay, kung saan kinakailangan ang mga aksyon ng Swift batay sa mga pagbabasa ng sensor.Halimbawa, sa mga aplikasyon sa pagsubaybay sa kapaligiran, maaaring ipagbigay -alam ng comparator ang isang microcontroller kapag ang mga antas ng pollutant ay lumampas sa mga ligtas na threshold, na nagpapagana ng napapanahong mga interbensyon upang mapangalagaan ang kalusugan at kaligtasan.

Paggamit ng ADS1115 Analog sa Digital Converter IC

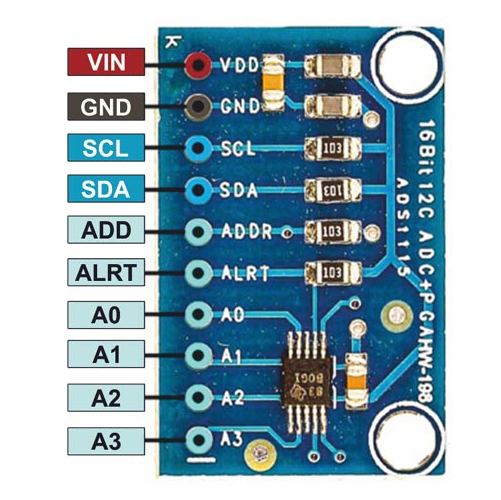

Ang ADS1115, na ipinakita sa isang naa -access na breakout board, ay nag -aalok ng isang walang tahi na karanasan sa pagsasama sa iba't ibang mga platform, kabilang ang Arduino, ESP8266, at Raspberry Pi, sa pamamagitan ng interface ng I2C nito.Ang 16-bit na katumpakan na ADC ay nagtatampok ng apat na maraming mga input, na nagpapagana ng parehong mga pagsukat ng indibidwal at kaugalian.Ang ganitong kakayahang umangkop ay nagtataguyod ng isang pakiramdam ng pagiging maaasahan, lalo na kapag ang paggamit ng calibrated na sanggunian para sa pinahusay na kawastuhan.

Ang ADS1115 ay nagpapatakbo sa pamamagitan ng pagbabago ng mga signal ng analog sa digital data, na madaling maproseso ang mga microcontroller.Ang pagbabagong ito ay gumaganap ng isang kilalang papel sa mga aplikasyon na humihiling ng tumpak na mga sukat, tulad ng pagsubaybay sa kapaligiran at mga sistema ng pagkuha ng data.Maaari kang pumili sa pagitan ng mga nag-iisang at kaugalian na mga input, pag-aayos ng aparato upang matugunan ang mga tiyak na mga kinakailangan sa pagsukat.Halimbawa, ang paggamit ng mga sukat ng pagkakaiba -iba ay maaaring makabuluhang mabawasan ang ingay, isang kapansin -pansin na kalamangan sa mga kapaligiran na may panghihimasok sa kuryente.

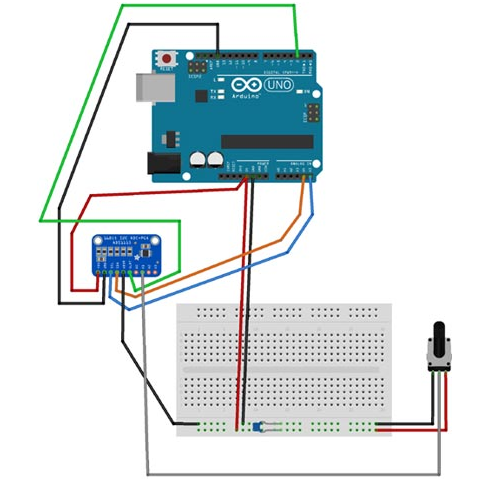

Upang mapadali ang mga koneksyon, ang kinakailangang mga kable sa pagitan ng ADS1115 breakout board at isang Arduino ay nakabalangkas sa talahanayan sa ibaba:

Arduino board pin	ADS1115 Pin	Paglalarawan
5v	Vdd	Power Supply sa ADS1115
Gnd	Gnd	Koneksyon sa lupa
A5	SCL	I2C linya ng orasan
A4	SDA	I2C Data Line
Gnd	Addr	Itinatakda ang address ng I2C
2	Alt	Alert/handa na pin para makagambala
Wiper ng 10k pot.	A1	Analog Input Channel A1

Ikonekta ang mga dulo ng 10k potentiometer sa 5V at GND.Bilang karagdagan, ikonekta ang isang 100NF capacitor sa pagitan ng 5V at GND.

Gamit

Ang ADS1115 ay nagtatag ng isang kilalang presensya sa isang malawak na spectrum ng mga aplikasyon, na binibigyang diin ang kakayahang umangkop at mataas na pagganap.Ang pagsasama nito sa mga elektronikong consumer ay hindi lamang nagpapabuti sa iyong karanasan ngunit sumasalamin din sa pagnanais para sa katumpakan sa pagkuha ng data.Halimbawa, sa portable na instrumento, ang ADS1115 ay nagpapadali ng tumpak na pagbabasa na pabago -bago para sa mga pagsukat sa larangan, sa gayon ay nagtataguyod ng isang pakiramdam ng tiwala at pagiging maaasahan sa iba't ibang mga kapaligiran.

Mga elektronikong consumer

Sa loob ng sektor ng elektronikong consumer, ang ADS1115 ay madalas na ginagamit sa mga aparato na humihiling ng mataas na resolusyon na analog-to-digital na conversion.Ito ay sumasaklaw sa mga kagamitan sa audio, kung saan ang kalidad ng tunog ay pinakamahalaga.Ang kakayahan ng aparato upang makita ang mga banayad na pagkakaiba -iba sa signal ay maaaring makabuluhang itaas ang katapatan ng audio, isang kadahilanan na sumasalamin nang malalim sa iyo.Madalas mong maipahayag ang kanilang kasiyahan, na napansin na ang mga system na nilagyan ng ADS1115 ay naghahatid ng isang kalinawan at lalim ng tunog na malalim na nagpapabuti sa kanilang karanasan sa pakikinig.

Portable na instrumento

Ang kahalagahan ng ADS1115 sa portable na instrumento ay kapansin -pansin.Ang mababang pagkonsumo ng kuryente nito ay perpekto para sa mga aparato na pinatatakbo ng baterya, kung saan ang kahusayan ay may hawak na halaga.Halimbawa, sa mga tool sa pagsubaybay sa kapaligiran, ang ADS1115 ay nagbibigay ng tumpak na pagbabasa ng temperatura at kahalumigmigan, na ginagamit para sa koleksyon ng pananaliksik at data.Maaari mong madalas na sabihin na ang pagiging maaasahan ng data mula sa mga instrumento na ito ay lubos na nakakaapekto sa integridad ng kanilang mga natuklasan, na nagtatampok ng emosyonal na pamumuhunan sa tumpak na mga resulta ng pananaliksik.

Mga sistema ng pagsukat ng temperatura

Ang mga sistema ng pagsukat ng temperatura ay nakakakuha ng malaking pakinabang mula sa katumpakan na inaalok ng ADS1115.Sa mga application na sumasaklaw sa mga pang -industriya na proseso sa automation ng bahay, ang pagpapanatili ng tumpak na pagbabasa ng temperatura ay dapat.Ang pagsasama ng ADS1115 ay nagbibigay -daan sa kasalukuyang pagsubaybay, na maaaring mag -prompt ng napapanahong mga interbensyon sa control control.Ang mga obserbasyon ay nagpapahiwatig na ang mga sistemang gumagamit ng sangkap na ito ay nakakaranas ng mas kaunting pagbabagu -bago, na nagpapasulong ng isang matatag na kapaligiran sa pagpapatakbo na nag -aambag sa kapayapaan ng isip para sa iyo.

Boltahe ng baterya at kasalukuyang pagsubaybay

Ang ADS1115 ay nagpapatunay na halos kapaki -pakinabang sa mga application na nakatuon sa boltahe ng baterya at kasalukuyang pagsubaybay.Ang kakayahang maghatid ng tumpak na mga sukat ng pagsukat sa pag -optimize ng pagganap ng baterya at pagpapalawak ng kahabaan ng buhay.Maaari mong tandaan na ang mga sistema ng pamamahala ng baterya na nagsasama ng ADS1115 ay nagbibigay -daan para sa epektibong pagsubaybay sa mga antas ng singil at mga rate ng paglabas.Ang kakayahang ito ay nagpapabuti sa paggawa ng desisyon tungkol sa paggamit ng baterya at pagpapanatili, na sa huli ay humahantong sa isang mas napapanatiling diskarte sa pamamahala ng enerhiya.

Automation ng pabrika at kontrol sa proseso

Sa Factory Automation at Process Control, ang ADS1115 ay gumaganap ng isang pangunahing papel sa mga sistema ng pagkuha ng data.Ang mataas na katumpakan at mabilis na oras ng pagtugon ay paganahin ang kasalukuyang pagsubaybay sa iba't ibang mga parameter, na ginagamit para sa pagpapanatili ng kahusayan sa pagpapatakbo.Ang feedback mula sa iyo ay pinasisigla ang halaga ng maaasahang data sa mga pagsasaayos ng proseso ng gabay, na maaaring magbunga ng malaking pagtitipid sa gastos at mapalakas ang pagiging produktibo.Ang emosyonal na koneksyon sa kahusayan at pagganap ay nagtutulak ng isang pangako sa paggamit ng naturang maaasahang teknolohiya.

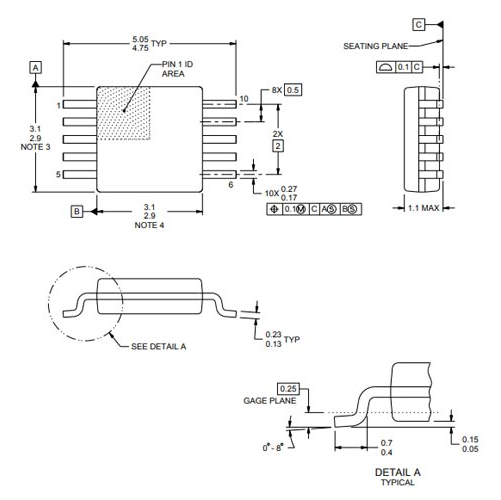

2D Model at Dimensyon Layout

Mga Tala:

• Lahat ng mga linear na sukat ay nasa milimetro.Anumang mga sukat sa Ang mga panaklong ay para lamang sa sanggunian.Ang pag -dimensyon at pagpapahintulot ay bawat ASME Y14.5M.

• Ang pagguhit na ito ay napapailalim sa pagbabago nang walang abiso.

• Ang dimensyong ito ay hindi kasama ang amag flash, protrusions, o Gate Burrs.Ang amag flash, protrusions, o gate burrs ay hindi lalampas sa 0.15 mm bawat gilid.

• Ang sukat na ito ay hindi kasama ang Interlead Flash.Interlead Ang Flash ay hindi lalampas sa 0.25 mm bawat panig.

• Sanggunian: Rehistro ng JEDEC MO-187, pagkakaiba-iba ba.
