Isang komprehensibong gabay sa LM3886 IC

Ang mga amplifier ng kapangyarihan ng audio ay nagbabago ng mga signal ng mababang lakas sa malakas na mga output, pagmamaneho ng mga nagsasalita at headphone na may kalinawan.Ang mga ito ay aktibo sa magkakaibang mga audio system, mula sa electric gitara resonance hanggang sa nakaka -engganyong mga sinehan sa bahay.Kabilang sa mga ito, ang LM3886 IC ay nakatayo sa serye ng LM ng National Semiconductor.Ang artikulong ito ay ginalugad ang disenyo, tampok, at aplikasyon ng LM3886.Kilala sa mataas na kahusayan, mababang pagbaluktot, at matatag na proteksyon, ito ang iyong pangunahing pagpipilian.Tuklasin ang mga kakayahan, praktikal na paggamit, at pagganap sa paggawa ng mga pambihirang mga sistema ng tunog, mula sa mga propesyonal na pag -setup hanggang sa mga proyekto ng DIY.Sumali sa amin upang galugarin ang kapangyarihan at kagalingan ng LM3886.

Catalog

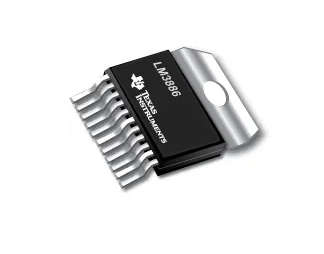

Pangkalahatang -ideya ng LM3886 IC

Ang LM3886 Ang IC ay nagtatanghal ng isang halimbawa sa high-performance audio amplification, na nakikilala sa pamamagitan ng kakayahang maihatid ang 68 watts sa isang 4-OHM load at 38 watts sa isang 8-OHM load.Nakakamit ito ng kapansin -pansin na kahusayan, tinitiyak ang kaunting pagbaluktot sa buong naririnig na spectrum, na sumasalamin sa unibersal na pagpapahalaga sa lipunan para sa kalinawan at pagkakaisa sa tunog.

Nagtatampok ng proteksyon ng spike, ang LM3886 ay nagpapakita ng pagiging matatag laban sa pagbabagu -bago ng boltahe, labis na karga, at mga maikling circuit.Pinamamahalaan nito ang mga thermal peaks na may deft precision.Inilalagay nito ang tiwala sa tibay nito sa iba't ibang mga kondisyon ng pagpapatakbo at sumasalamin sa pinagbabatayan na damdamin ng tiwala at katiyakan na maaari mong madalas na mag -premyo sa maaasahang kagamitan.

Bukod dito, ang LM3886 ay nag-aalok ng isang kapuri-puri na ratio ng signal-to-ingay na lumampas sa 92dB.Ang mataas na ratio na ito ay makabuluhang nagpapabuti sa kalinawan ng audio sa pamamagitan ng pagliit ng hindi kanais -nais na ingay at pagbaluktot, na tinutupad ang likas na pagnanais para sa kadalisayan at katapatan sa mga karanasan sa pandinig.Ang nasabing mababang likas na antas ng ingay at pagbaluktot ay nagtatag ng reputasyon nito para sa pagbibigay ng tunay na malinaw na audio output na may linear na pagganap.Ang maselan na balanse ng proteksyon ng spike at isang mataas na signal-to-ingay na ratio ay nagtatampok ng dalawahang pokus ng IC sa pagganap at pagiging maaasahan, ang mga aspeto na madalas na na-back para sa iyo na naglalayong para sa mga audio system na nagbubunyi ng mga pamantayan sa propesyonal.

Pag -configure ng PIN ng LM3886 IC

Numero ng pin	Pangalan ng pin	Paglalarawan
1 & 5	V+	Positibo (+) terminal ng supply ng kuryente
2 & 6	NC	Hindi konektado pin
3	Output	Output terminal pin pagkatapos ng pagpapalakas ng signal
4	V-	Negatibo (-) terminal ng kuryente
7	Gnd	Ground Terminal
8	Pipi	Pagtatapos ng pipi;dapat na konektado sa negatibong terminal kung hindi kinakailangan
9	Sa loob	Inverting input terminal (vin-) ng signal
10	Vin+	Non-inverting input terminal (vin+) ng signal
11	NC	Hindi konektado pin

Mga katangian at pagtutukoy

Tampok/Pagtukoy	Paglalarawan
Tagagawa	Mga instrumento sa Texas
Uri ng Package	TO-220 11-lead package
Uri ng pag -input ng audio	Analog input
Arkitektura	Class-ab
Speaker Channels (Max)	Mono
Maximum na supply ng yugto ng kuryente	94V
Minimum na supply ng yugto ng kuryente	20V
Minimum na pagkarga	4 ohms
Kapangyarihan ng output	68 watts
Signal-to-ingay na ratio (SNR)	110 dB
Kabuuan ng Harmonic Distorsyon (THD + N)	0.03% sa 1 kHz
Karaniwang quiescent kasalukuyang (IQ)	50 Ma
Minimum na boltahe ng supply ng analog	20V
Pinakamataas na boltahe ng supply ng analog	84V
Max Power (Parallel Bridge-Tied Load)	68w
Ratio ng pagtanggi ng power supply (PSRR)	120 dB
Saklaw ng temperatura ng operating	0 ° C hanggang 70 ° C.

Maihahambing at alternatibong IC

Maihahambing

• JM64RE

At LM3886TF

Alternatibo

• TDA7295

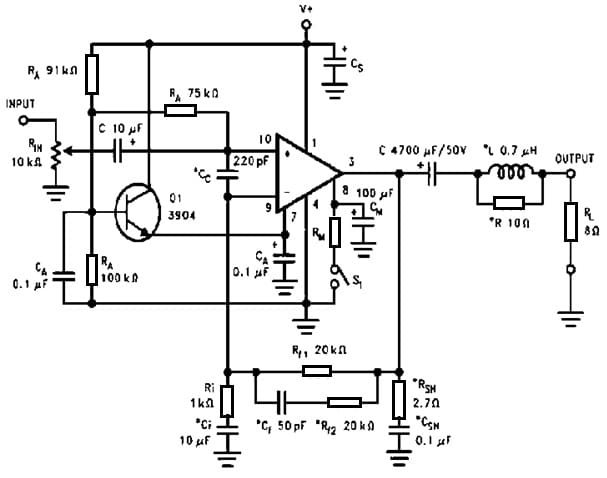

Ang paggawa ng isang audio amplifier na may LM3886

Ang LM3886 ay isang kilalang pagpipilian sa mundo ng mga audio circuit para sa paglikha ng 68W amplifier na may isang minimalistic na diskarte.Ang katanyagan nito sa mga teatro sa bahay at mga tunog ng tunog ay nagmumula sa kakayahang pagsamahin ang kapangyarihan sa kalinawan nang walang kahirap -hirap.Bilang isang klase ng AB amplifier sa isang pag-setup na hindi pag-iikot, ang LM3886 ay nag-aalok ng mataas na impedance ng pag-input, na ginagawang perpekto para sa paghawak ng mga mababang signal na audio.Ang matatag na output at kahusayan ay ginagawang maayos para sa pagmamaneho ng mga nagsasalita ng high-fidelity, na kinukuha ang iyong interes.Ang walang tahi na pagsasama nito sa mga pre-umiiral na mga audio system ay nagpapabuti sa mga karanasan sa acoustic, na nag-aanyaya sa iyo na tamasahin ang tunog sa isang bagong sukat.

Mga aspeto ng pagpapatakbo

At Mga pagpipilian sa supply ng kuryente: Ang LM3886 ay maaaring gumana sa alinman sa solong o dual-natapos na mga suplay ng kuryente.Habang ang mga dual-natapos na mga pagsasaayos ay madalas na nakataas ang pagganap, pinangangasiwaan nila ang pagbabagu-bago ng kapangyarihan, na bumubuo ng isang mas malinis na audio output.Ang masusing diskarte na ito sa tunog ng tunog ay nagpayaman sa anumang pag -setup ng audio, na nagbabago ng mga ordinaryong tunog sa mga nakakaakit na karanasan sa pandinig.

At Pag -aayos ng amplifier at ang kanilang mga epekto: Bilang isang klase ng AB amplifier, ang LM3886 ay tumama sa isang balanse sa pagitan ng kahusayan at kadalisayan ng sonik.Sinusuportahan ng non-inverting setup ang mas mataas na impedance ng pag-input, binabawasan ang pasanin sa mga mapagkukunan ng audio at pagpapanatili ng katapatan ng signal.Ang tampok na ito ay kapaki -pakinabang para sa pagpapanatili ng masalimuot na mga detalye ng tunog, na tinitiyak kahit na ang mga malabo na tala ay tumpak na muling ginawa.Para sa mga nagdidisenyo ng mga layout, ang pagtuon sa pagbawas ng ingay at pamamahala ng thermal ay maaaring mapahusay ang pagiging maaasahan at habang -buhay ng amplifier.

At Speaker Synergy at Audio Excellence: Kilala sa malakas na output at kahusayan nito, ang mga pares ng LM3886 na magkakasuwato sa mga high-end speaker, natutugunan ang kanilang mga pangangailangan sa pagganap habang tinitiyak ang mahusay na kalidad ng audio.Ang aktwal na mga aplikasyon ay humihiling ng pansin sa pagtutugma ng impedance sa pagitan ng amplifier at speaker, dahil maaari itong mapahusay ang kalinawan ng tunog at mabawasan ang mga kahusayan.Ang kakayahang magamit ng amplifier ay naghihikayat sa paggalugad sa iba't ibang mga uri ng speaker, na nagpapahintulot sa iyo na lumikha ng natatanging at nakaka -engganyong mga tunog na naaayon sa kanilang natatanging mga pangitain.

Kalamangan at kahinaan

Mga kalamangan

Ang LM3886 IC ay nakatayo sa pambihirang pagganap, na suportado ng matibay na mga hakbang sa kaligtasan tulad ng thermal shutdown at short-circuit na mga proteksyon na nagpapaganda ng pagiging maaasahan at habang buhay.Ang sangkap na ito ay bantog sa paghahatid ng kamangha -manghang kalidad ng tunog sa pamamagitan ng mababang antas ng ingay at kaunting pagbaluktot, na nagbibigay ng isang walang humpay na karanasan sa audio.Ang LM3886 ay sanay sa pagmamaneho ng mga nagsasalita na may pinahusay na lakas ng signal, na nagdaragdag sa apela nito sa mga high-fidelity audio setup.Bukod dito, ang pokus nito sa kahusayan ng enerhiya ay umaakma sa buong mundo takbo patungo sa napapanatiling teknolohiya.

Ang pagsasama ng proteksyon ay nagtatampok ng malaking pagbawas sa mga panganib sa pagkabigo ng aparato, na ginagawa itong isang ginustong pagpipilian.Maaari mong pahalagahan ang masiglang output ng audio, na nagbabago ng mga sesyon ng pakikinig nang walang pagkagambala na nakikita sa hindi gaanong may kakayahang sangkap.Ang mga katangiang ito ay binibigyang diin ang papel ng LM3886 sa walang putol na pagbabalanse ng pag-access na may pagganap na high-caliber.

Cons

Sa kabila ng mga birtud nito, ang LM3886 ay nagtatanghal ng mga intricacy ng disenyo na nangangailangan ng maalalahanin na pansin.Ang mababang-kapasidad na supply ng kuryente nito ay hinihingi ang masusing engineering para sa katatagan, marahil ay nangangailangan ng mga dagdag na sangkap at pagtaas ng pagiging kumplikado ng disenyo.Ang kakulangan ng built-in na proteksyon ng DC ay nangangailangan ng mga panlabas na circuit, pagdaragdag ng mga hamon sa disenyo at potensyal na nakakaapekto sa pagiging compactness ng proyekto.Bilang karagdagan, ang mas mahahabang mga pin ng supply ay gumagawa ng mga layout ng PCB na nakakalito, lalo na sa masikip na disenyo, na nag -uudyok sa mga solusyon sa mapanlikha upang mapanatili ang pagganap at integridad.

Maaari kang madalas gumuhit mula sa nakaraang kaalaman upang harapin ang mga isyung ito, gumagamit ng mga layout ng malikhaing at mga pagpipilian sa sangkap upang malampasan ang mga hadlang.Ang timpla ng karanasan at pagkamalikhain sa paglutas ng problema ay nagpapakita ng isang pangunahing facet ng engineering: pagpipino at pag-adapt ng mga disenyo para sa higit na mahusay na pag-andar.Dahil dito, habang ang mga hamong ito ay kapansin -pansin, kumakatawan sila sa mga pagkakataon para sa pagbabago, pagmamaneho ng pagbuo ng mas epektibo at maaasahang mga audio system.

Mga Aplikasyon

Ang LM3886 operational amplifier ay nakatayo kasama ang kahanga-hangang paghahatid ng kuryente, na nagpapagana ng mga nagsasalita na sumasalamin sa 38 watts sa isang 8-OHM load at 68 watts sa isang 4-OHM load.Ang built-in na overheat at labis na pag-iwas sa mga tampok ay hindi lamang mapalakas ang iyong kumpiyansa ngunit buksan din ang mga pintuan sa maraming mga aplikasyon ng audio.

Mga tampok at kakayahan sa pagganap

Ang amplifier na ito ay naglaraw ng isang angkop na lugar sa industriya na may sopistikadong mga sistema ng proteksyon, kabilang ang thermal shutdown at spike protection circuitry.Ang mga katangiang ito ay nagbibigay ng kasangkapan sa LM3886 na may kapansin-pansin na pagbabata kahit na sa mga mapaghamong kondisyon, na ginagawa itong iyong pagpipilian para sa tibay at nakaka-engganyong mga karanasan sa tunog.

Mga tungkulin sa mga audio system

Sa mga kontemporaryong pagsasaayos ng audio, ang LM3886 ay gumaganap ng isang pangunahing papel sa pamamagitan ng pagpapatakbo sa mga muting circuit upang matiyak ang maayos na mga pagsasaayos ng dami, na lumilikha ng isang walang tigil at nagpayaman na karanasan sa pakikinig.Powering compact stereo system at pagpapakita ng potensyal nito upang maihatid ang malakas na tunog sa loob ng mga napilitan na puwang, alinsunod sa minimalist na disenyo ng minimalist ngayon.Ang pagpapagana ng mga nagsasalita ng sarili na pinapagana sa pamamagitan ng pag-aalok ng mahusay na pagpapalakas ng kuryente, na nakatutustos sa pang-araw-araw na hinihingi ng audio na may pagiging simple at kadalian ng paggamit.

Propesyonal na kagamitan sa audio

Sa domain ng propesyonal na kagamitan sa audio, ang LM3886 ay ipinagdiriwang para sa mahusay na kalidad ng tunog.Ang kakayahang gumawa ng tunog na may kamangha -manghang kalinawan at kawastuhan ay sumasalamin sa iyo, na ginagawang lubos na pinahahalagahan sa mga monitor ng studio at mga premium na aparato ng audio.Ang malawak na soundstage na pinadali ng amplifier na ito ay aktibo para sa mahusay na pagtatasa ng audio, na nakikinabang nang malaki ang pag -record at mastering na mga kapaligiran.
