Isang kumpletong gabay sa IRF540N MOSFET

Ang IRF540N MOSFET ay isang maaasahan at maraming nalalaman na sangkap na karaniwang ginagamit sa mga electronic circuit.Maaari itong hawakan ang mataas na kasalukuyang at boltahe, na ginagawang perpekto para sa mga aplikasyon tulad ng kontrol sa motor, conversion ng kuryente, at paglipat.Ang artikulong ito ay galugarin ang mga tampok nito, pagsasaayos ng PIN, praktikal na paggamit, at halimbawa ng mga circuit upang matulungan kang mas maunawaan ang mga kakayahan nito.

Catalog

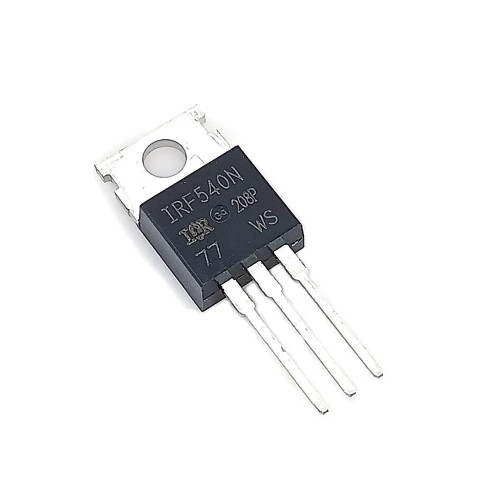

Panimula sa IRF540N MOSFET

Ang IRF540N ay isang mataas na kahusayan na hexfet power mosfet na binuo ng international rectifier.Ito ay nakatayo para sa kakayahang makamit ang napakababang on-resistance gamit ang mga advanced na pamamaraan sa pagproseso.Ang tampok na ito ay nagbibigay -daan upang hawakan ang kasalukuyang mas mahusay habang pinapanatili ang matatag na pagganap sa iba't ibang mga aplikasyon.

Ang pakete ng TO-220 ay ginagawang isang tanyag na pagpipilian para sa parehong mga komersyal at pang-industriya na proyekto.Ang kumbinasyon ng kakayahang magamit at nabawasan ang paglaban ng thermal ay ginagawang isang maaasahang solusyon para sa maraming mga inhinyero at hobbyist.

Ang MOSFET na ito ay maraming nalalaman, nag -aalok ng maaasahang pagganap sa mga application na nangangailangan ng paglipat ng boltahe at kasalukuyang.Ang prangka na disenyo nito ay binubuo ng tatlong pangunahing mga terminal - source, alisan ng tubig, at gate.Kapag ang isang signal ay inilalapat sa terminal ng gate, isinaaktibo nito ang koneksyon sa pagitan ng kanal at gate, na nagbibigay -daan sa nais na operasyon.Ang wastong koneksyon ng mga terminal na ito ay mahalaga para sa aparato na gumana tulad ng inilaan;Kung hindi man, maaari itong humantong sa hindi inaasahang mga resulta.

Ang pagiging simple at kakayahang umangkop ng IRF540N ay ginagawang isang mahusay na pagpipilian para sa isang malawak na hanay ng mga elektronikong gamit, maging sa mga pangunahing circuit o mas advanced na mga sistema.

Pag -configure ng PIN ng IRF540N MOSFET

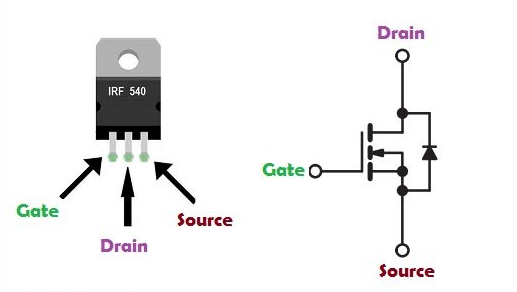

Ang IRF540N MOSFET ay may pagsasaayos ng PIN na binubuo ng tatlong mga pin, ang bawat isa ay naghahatid ng isang natatanging pag -andar.Ang diagram sa ibaba ay naglalarawan ng simbolo at pag -configure ng pin ng MOSFET IC na ito.

Pag -configure ng PIN:

• Pin 1 (pinagmulan): Pinapayagan ang kasalukuyang dumaloy sa pamamagitan ng terminal ng mapagkukunan.

• Pin 2 (gate): Kinokontrol ang biasing ng MOSFET.

• Pin 3 (alisan ng tubig): Pinadali ang daloy ng kasalukuyang sa pamamagitan ng terminal ng kanal.

Mga pangunahing tampok at pagtutukoy ng IRF540N MOSFET

Parameter	Halaga
I -type	N-channel mosfet na may maliit na kakayahan sa signal
Peak Surge/Avalanche Kasalukuyang Paglaban	Ganap na lumalaban
Tuloy -tuloy na alisan ng tubig (id)	33a sa 25 ° C.
Temperatura ng pagpapatakbo	Hanggang sa 175 ° C.
Pulsed drain kasalukuyang	110a
Kapasidad ng paglipat	Napakabilis
Gate Threshold Voltage (VGS)	Min: 2v, max: 4v
Teknolohiya	Advanced at sopistikado
Package	TO-220
Boltahe mula sa gate hanggang sa mapagkukunan (VGS)	± 20V
Pagiging tugma	Angkop para sa mga board ng Arduino
Boltahe mula sa kanal hanggang sa mapagkukunan (VDS)	100v
Paglaban	Napakababa
Turn-on na oras	35ns
Oras ng turn-off	35ns

Katumbas ng IRF540N MOSFET

At IRFZ44

At RFP30N06

At IRF3205

At 2N3055

Circuit Diagram at Paggamit ng IRF540N MOSFET

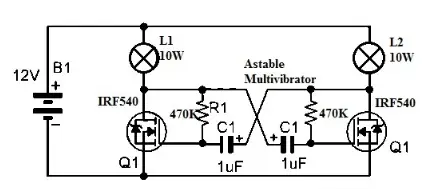

Ang diagram ng circuit sa ibaba ay naglalarawan ng isang simpleng two-lamp flasher circuit na binuo gamit ang IRF540N MOSFET.Ang disenyo na ito ay nagsasama ng isang astable multivibrator, na ginagawang maayos para sa mga application na may mataas na lakas na flasher.

Ang mga sangkap na kinakailangan upang tipunin ang circuit na ito ay:

• Dalawang 470k resistors

• Dalawang IRF540N MOSFETS

• Isang baterya na 12V

• Dalawang 10W lamp

• Dalawang 1uf capacitor

Ang circuit na ito ay prangka, lalo na para sa paglikha ng mga kumikislap na ilaw na nagpapakita.Karaniwang ginagamit ito para sa mga LED display ngunit maaari ring maiakma para sa mas mataas na wattage lamp o light bombilya, na maaaring magpakita ng mga karagdagang hamon.

Upang mabigyan ng kapangyarihan ang pag -setup na ito, ginagamit ang isang 12V na baterya.Kung ang mas mataas na kasalukuyang daloy ay kinakailangan upang suportahan ang pag -load, ang dalawang IRF540N mOsfets ay idinagdag sa circuit.Sa pag -aayos na ito, ang circuit ay maaaring hawakan ng hanggang sa 10A o 100 watts ng mga lampara.Para sa pare -pareho na pag -flash, ang mga resistors at capacitor ay nakatakda sa parehong mga halaga, na may R1 na katumbas ng R2 at C1 na katumbas ng C2, tinitiyak ang parehong mga lampara nang sabay -sabay.

Mga bentahe ng paggamit ng IRF540N MOSFET

Malaking ligtas na operating area

Ang IRF540N MOSFET ay itinayo gamit ang isang istraktura ng planar cell, na nagbibigay ng isang malawak na ligtas na operating area.Nangangahulugan ito na maaari itong hawakan ang mataas na antas ng kuryente nang maaasahan nang walang panganib na pinsala sa aparato, na nagbibigay sa iyo ng tiwala sa pagganap nito sa ilalim ng hinihingi na mga kondisyon.

Mataas na kasalukuyang kapasidad

Sa pamamagitan ng kakayahang magdala ng hanggang sa 195A ng kasalukuyang, ang IRF540N MOSFET ay angkop para sa mga aplikasyon na nangangailangan ng paghawak ng malaking halaga ng kasalukuyang.Ang tampok na ito ay ginagawang isang maaasahang pagpipilian para sa mga high-power circuit at system.

Pagsunod sa mga pamantayan

Ang IRF540N ay nakakatugon sa mga pamantayan ng JEDEC, tinitiyak ang pare -pareho ang kalidad at pagganap.Ginagawa nitong isang mapagkakatiwalaang sangkap para sa propesyonal na paggamit sa iba't ibang mga industriya at proyekto.

Package-standard package

Ang through-hole TO-220 package ay sumusunod sa malawak na tinatanggap na mga pamantayan sa industriya.Pinapayagan nito para sa madaling pagsasama sa mga umiiral na disenyo at tinitiyak ang pagiging tugma sa maraming mga pagsasaayos ng circuit.

Malawak na kakayahang magamit

Ang IRF540N ay na -optimize para sa pamamahagi, na madaling magamit sa pamamagitan ng iba't ibang mga supplier.Ang pag -access nito ay nangangahulugang madali mong mapagkukunan ito para sa iyong mga proyekto nang walang mga pagkaantala.

Na -optimize para sa paglipat ng mga aplikasyon

Dinisenyo gamit ang advanced na teknolohiya ng silikon, ang IRF540N ay gumaganap nang mahusay sa paglipat ng mga aplikasyon na nagpapatakbo sa ibaba 100 kHz.Ginagawa nitong isang mahusay na pagpipilian para sa mga circuit na nangangailangan ng mabilis at mahusay na pagganap ng paglipat.

Mga praktikal na aplikasyon ng IRF540N MOSFET

Pagmamaneho ng mataas na kasalukuyang naglo-load

Ang IRF540N MOSFET ay maaaring magmaneho ng mga naglo -load ng hanggang 23A, na ginagawang angkop para sa mga aparato ng kapangyarihan na nangangailangan ng mataas na kasalukuyang.Ang pagiging maaasahan nito sa paghawak ng naturang mga naglo -load ay nagsisiguro ng pare -pareho na operasyon.

Pagsasama sa Microcontroller at Arduino

Ang MOSFET na ito ay madalas na ipinares sa mga microcontroller at mga board ng Arduino para sa paglipat ng antas ng logic.Pinapayagan nito ang walang tahi na komunikasyon sa pagitan ng mga control circuit at mga aparato na may mataas na kapangyarihan.

Kontrol ng bilis ng motor at light dimming

Ang IRF540N ay mainam para sa mga aplikasyon tulad ng kontrol sa bilis ng motor at light dimming.Ang mahusay na mga kakayahan ng paglipat nito ay nagbibigay -daan para sa makinis na pagsasaayos at tumpak na kontrol.

Mga Application ng Paglilipat

Salamat sa kakayahang hawakan ang maximum na kasalukuyang sa pamamagitan ng mga aparato na antas ng lohika, ang IRF540N ay isang perpektong akma para sa iba't ibang mga application ng paglipat, mula sa mga simpleng circuit hanggang sa mga kumplikadong sistema.

Ang paglipat ng aparato ng high-power

Ang MOSFET na ito ay idinisenyo upang mabisa nang maayos ang mga aparato na may mataas na kapangyarihan.Tinitiyak ng matatag na konstruksyon ang pagiging maaasahan kapag namamahala ng mabibigat na naglo -load.

LED flashers at dimmers

Ito ay karaniwang ginagamit sa mga circuit para sa mga LED flashers at dimmers, na nagbibigay ng mahusay at pare -pareho na operasyon sa mga aplikasyon ng pag -iilaw.

Mga inverters at convert

Ang IRF540N ay gumaganap nang maayos sa inverter at converter circuit, na nag -aambag sa mahusay na pag -convert ng kapangyarihan at matatag na pagganap sa mga naturang system.

Ang MOSFET IC na ito ay mahusay na angkop para sa mga high-power DC na mga aplikasyon ng paglipat, kabilang ang mga high-kasalukuyang SMP, inverter circuit na may compact ferrite o iron cores, power amplifier, buck at boost converters, at robotics.

Halimbawa ng mga aplikasyon ng circuit para sa IRF540N MOSFET

Kontrol ng motor

Pagdating sa kontrol ng motor, ang IRF540N MOSFET ay isang mahusay na pagpipilian.Ang mga motor ay madalas na nangangailangan ng isang aparato ng kuryente na maaaring hawakan ang mataas na alon, makatiis ng mga kahilingan sa boltahe, at gumana sa mabilis na bilis ng paglipat.Natugunan ng MOSFET na ito ang lahat ng mga pangangailangan na ito, na ginagawang maaasahan para sa pagkontrol sa mga motor ng DC sa iba't ibang mga aplikasyon.Tinitiyak ng masungit na disenyo nito na mahusay itong gumaganap kahit sa ilalim ng hinihingi na mga kondisyon.

Buck converter

Ang mga convert ng Buck ay nangangailangan ng mga sangkap na may kakayahang paghawak ng mataas na alon at paglipat sa tumpak na bilis.Ang IRF540N MOSFET ay nangunguna sa lugar na ito, na pinapayagan itong gumana nang walang putol sa usang lalaki at mapalakas ang mga circuit ng converter.Kung namamahala ka ng mga antas ng boltahe o bumababa ng kapangyarihan, tinitiyak ng MOSFET na maayos at pare -pareho ang operasyon.

Power Inverter

Ang IRF540N ay malawakang ginagamit sa mga power inverters na idinisenyo para sa mga application na may mataas na kapangyarihan.Maaari itong hawakan ang malaking hinihingi ng kapangyarihan ng mga aparatong ito, na ginagawa itong isang maaasahang pagpipilian para sa mga sistema ng conversion ng enerhiya.Ang kakayahang lumipat nang mabilis at pamahalaan ang mataas na alon ay nagsisiguro ng matatag na pagganap sa mga circuit ng inverter.

Solar switch na may mga patak ng zero

Ang mga solar panel ay madalas na nakikipag -usap sa mga antas ng mataas na lakas, at ang IRF540N MOSFET ay perpektong angkop para sa pamamahala ng mga naglo -load na ito.Ang mahusay na mga kakayahan sa paglilipat ng kapangyarihan ay ginagawang isang mahusay na pagpipilian para sa mga aplikasyon ng solar controller.Sa pamamagitan ng pag -minimize ng mga patak ng boltahe, ang MOSFET na ito ay nakakatulong na mapabuti ang kahusayan sa mga solar system ng enerhiya, tinitiyak na ang kapangyarihan ay epektibong mailipat.
