Gabay ng isang nagsisimula sa WS2813 LED control at mga kable

Ang WS2813 ay isang matalinong LED na pinagsasama ang isang control circuit at isang RGB chip sa isang solong sangkap, na ginagawang perpekto para sa mga proyekto sa pag -iilaw kung saan ang kontrol ng kulay at ningning ay susi.Nag-aalok ito ng maaasahang pagganap na may isang built-in na sistema na nagsisiguro ng maayos na operasyon, kahit na pagkatapos ng isang pagkagambala sa kuryente.Sa bawat pixel na may kakayahang magpakita ng isang malawak na hanay ng mga kulay at pagsuporta sa isang mataas na rate ng pag -refresh, ang WS2813 ay mainam para sa mga proyekto na nangangailangan ng masigla, pare -pareho ang pag -iilaw.

Catalog

Pangkalahatang -ideya ng WS2813

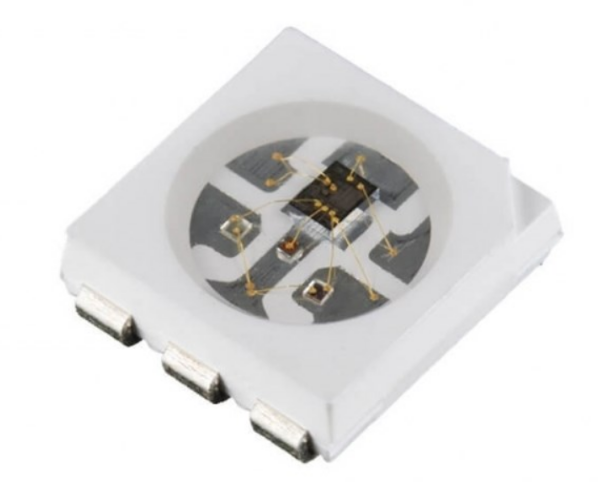

WS2813 ay isang uri ng LED na pinagsasama ang parehong control circuit at ang RGB chip sa isang maliit na sangkap.Ang LED na ito ay karaniwang ginagamit sa mga proyekto sa pag -iilaw dahil nag -aalok ito ng mahusay na kontrol sa mga kulay at ningning.Ang WS2813 ay naglalaman ng teknolohiya na nagbibigay -daan upang maipadala ang mga signal nang epektibo nang walang pagbaluktot, tinitiyak na ang ilaw ay mananatiling pare -pareho.Mayroon din itong built-in na reset system, na nagsisiguro na gumagana ito nang maayos kahit na matapos ang isang pagkagambala sa kuryente.Ang bawat pixel sa WS2813 ay maaaring magpakita ng isang malawak na hanay ng mga kulay, at sinusuportahan nito ang isang rate ng pag -refresh na nagpapanatili ng mga ilaw na maliwanag at likido.Ito ay lubos na angkop para sa mga proyekto na nangangailangan ng maliwanag, makulay na pag -iilaw at maaasahang pagganap.

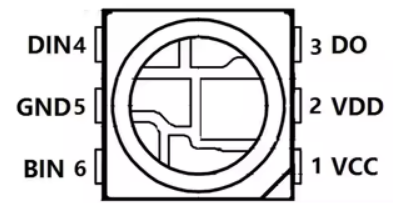

WS2813 PIN Pag -configure

Hindi.	Simbolo	Pin	Paglalarawan ng Pag -andar
1	NC	Nakabitin	Nasuspinde sa layout ng PCB, ang circuit ay mawawala sa operasyon kapag kumokonekta ito sa iba pang mga circuit
2	Vdd	Power boltahe	Boltahe ng Power, kumonekta sa "+5V"
3	Gawin	Data out	Kontrolin ang output ng signal ng data
4	Din	Data sa	Kontrolin ang data signal input
5	Gnd	Lupa	Data at Power Grounding
6	Bin	Backup data sa	Ang pag -input ng signal ng backup na data ng control

WS2813 Impormasyon sa Modelo ng CAD

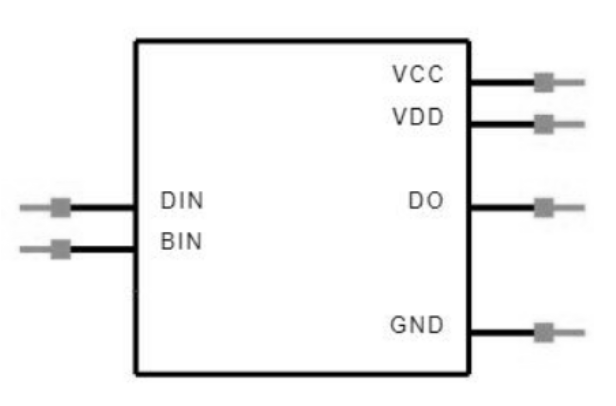

WS2813 simbolo

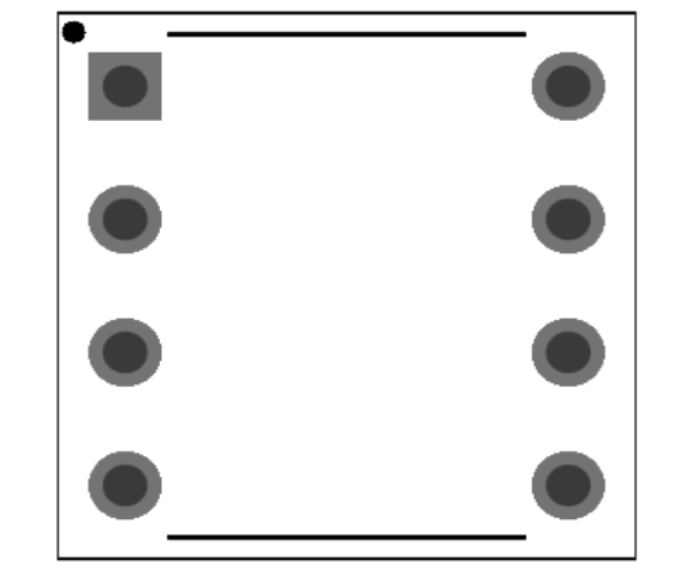

WS2813 Footprint

WS2813 Mga Teknikal na Pagtukoy

Mga teknikal na pagtutukoy, tampok, mga parameter, at maihahambing na mga bahagi na may kaugnayan sa WorldSemi WS2813C.

I -type	Parameter
Uri ng pag -mount	Surface Mount
Package / Kaso	SMD, 5x5mm
Packaging	Tape & Reel (TR)
Kulay ng Pag -iilaw	RGB
Dominant Wavelength / Coordinate Ranggo	620625nm pula, 515525nm berde, 465 ~ 475nm asul
Maliwanag na intensity (kung = 20ma)	60mcd@5mA pula, 245MCD@5MA GREEN, 60MCD@5MA BLUE
Katayuan ng ROHS	Sumunod ang ROHS

Mga tampok at pakinabang ng WS2813

Ibinahaging mapagkukunan ng kuryente

Ang control circuit at LED sa WS2813 ay nagbabahagi ng parehong supply ng kuryente.Nangangahulugan ito na hindi mo na kailangan ang hiwalay na mga mapagkukunan ng kuryente para sa iba't ibang mga sangkap.Pinapadali nito ang iyong pag -setup sa pamamagitan ng pagbabawas ng dami ng kinakailangan ng mga kable at pamamahala ng kuryente.

Pinagsamang control circuit at RGB chip

Ang control circuit at RGB chip ay pinagsama sa isang solong sangkap.Ang pagsasama na ito ay nagbibigay -daan para sa mas maayos na operasyon ng mga LED, na nagbibigay ng mas mahusay na kontrol ng kulay at mas pare -pareho ang pag -iilaw nang hindi nangangailangan ng magkahiwalay na mga sangkap.

Signal reshaping circuit

Ang WS2813 ay may built-in na signal reshaping circuit.Tinitiyak nito na habang ang data ay dumadaan sa bawat LED, ang signal ay nananatiling malakas at malinaw, nang walang pagbaluktot.Kaya, kahit gaano karaming mga LED na ginagamit mo sa isang hilera, ang signal ay mananatiling tumpak, na ginagawang pare -pareho ang iyong pag -iilaw.

Power-on reset at brown-out reset

Ang WS2813 ay may built-in na pag-reset ng mga circuit.Tinitiyak ng pag-reset ng power-on ang mga LED na magsimula nang tama pagkatapos mong i-kapangyarihan ang mga ito, habang ang pag-reset ng brown-out ay tumutulong sa kanila na mabawi nang maayos kung sakaling ang anumang maikling pagbagsak ng kapangyarihan.Pinapanatili nito ang iyong pag -iilaw na matatag kahit na sa panahon ng pagbabagu -bago ng kapangyarihan.

Buong kulay na display

Ang bawat pixel sa WS2813 ay maaaring magpakita ng hanggang sa 16,777,216 iba't ibang mga kulay.Posible ito dahil ang bawat pixel ay may 256 na antas ng kulay -abo, na nagpapahintulot sa sobrang tumpak na kontrol sa kulay.Ang tampok na ito ay nagbibigay -daan sa iyo na lumikha ng masiglang at dynamic na pagpapakita ng pag -iilaw na may isang malawak na hanay ng mga kulay.

Serial Cascade Interface

Kailangan mo lamang ng isang linya ng signal ng data upang ikonekta ang maraming WS2813 LEDs sa isang serye.Nangangahulugan ito ng mas kaunting mga kable at isang mas prangka na pag -setup, lalo na sa mga malalaking proyekto.Ang data ay naglalakbay sa bawat LED sa isang chain, na nagpapahintulot sa iyo na kontrolin ang lahat ng mga LED gamit ang isang solong linya.

Dual-signal wires para sa patuloy na paghahatid

Ang WS2813 ay gumagamit ng dalawang mga wire ng signal, na pinapayagan itong patuloy na maipadala kahit na ang isang signal wire ay nasira.Nangangahulugan ito na kahit na ang isang pixel ay nabigo, ang natitirang bahagi ng iyong mga LED ay magpapatuloy sa pagtatrabaho.Ang tampok na ito ay ginagawang mas maaasahan ang iyong proyekto, dahil ang isang solong punto ng pagkabigo ay hindi ibababa ang buong sistema.

Long-distance transmission nang walang labis na circuitry

Maaari mong ilagay ang iyong WS2813 LEDs ng higit sa 3 metro bukod nang hindi nangangailangan ng anumang dagdag na circuit upang mapalakas ang signal.Ito ay mahusay para sa mga malalaking proyekto kung saan ang mga ilaw ay maaaring maging malayo, dahil hindi mo na kailangang magdagdag ng mga karagdagang sangkap upang mapanatiling malakas ang signal.

Mataas na rate ng pag -refresh

Sinusuportahan ng WS2813 ang isang rate ng pag -refresh ng 2 kHz bawat segundo.Tinitiyak ng mataas na rate ng pag -refresh na ang iyong pag -iilaw ay nagbabago nang maayos at mabilis, nang walang anumang kapansin -pansin na flicker, na ginagawang perpekto para sa mga proyekto na nangangailangan ng mabilis o pabago -bagong mga epekto sa pag -iilaw.

Bilis ng paghahatid ng data

Ang bilis ng paghahatid ng data para sa WS2813 ay hanggang sa 800 kbps.Ang mabilis na paghahatid na ito ay nagbibigay-daan para sa mabilis na pag-update sa iyong pag-setup ng pag-iilaw, na nagbibigay-daan sa iyo upang gumawa ng mga pagbabago sa real-time sa mga kulay at pattern nang walang mga pagkaantala.

Maaasahang pagkakapare -pareho ng kulay

Ang WS2813 ay idinisenyo upang magbigay ng maaasahang pagkakapare -pareho ng kulay sa lahat ng mga LED.Tinitiyak nito na ang lahat ng mga ilaw ay magpapakita ng parehong mga kulay nang sabay, na nagbibigay ng isang uniporme at biswal na nakalulugod na resulta sa iyong proyekto.

Mga aplikasyon ng WS2813

Serye ng Guardrail Tube

Ang WS2813 ay madalas na ginagamit sa pag -iilaw ng tubo ng guardrail.Ang ganitong uri ng application ay karaniwan sa panlabas na pag -iilaw, lalo na sa mga landas o mga tampok ng arkitektura, kung saan kinakailangan ang pare -pareho at masiglang pag -iilaw.Ang tibay at kadalian ng pag -setup ay ginagawang isang angkop na pagpipilian para sa mga kapaligiran na ito.

Serye ng Point Light Display

Ang WS2813 ay mainam para sa mga pagpapakita ng ilaw ng ilaw, kung saan ang bawat LED ay nagsisilbing isang indibidwal na punto ng ilaw sa isang mas malaking pagpapakita.Maaari itong magamit para sa pandekorasyon na pag -iilaw, pag -signage, o pag -install ng malikhaing kung saan ang tumpak na kontrol ng kulay at ningning ay mahalaga.

Nababaluktot at mahigpit na serye ng strip

Ang WS2813 ay gumagana nang maayos sa parehong nababaluktot at mahigpit na mga strips ng LED.Ang mga piraso na ito ay maaaring magamit sa iba't ibang mga aplikasyon, mula sa under-cabinet lighting sa mga bahay hanggang sa malakihang pag-install sa mga komersyal na puwang.Ang kakayahang umangkop ng mga piraso, na sinamahan ng pagiging maaasahan ng WS2813, ay nagbibigay sa iyo ng maraming mga pagpipilian para sa disenyo.

Serye ng module

Ang WS2813 ay karaniwang ginagamit din sa mga module ng LED, na kung saan ay mga yunit na may sarili na kasama ang LED at ang kinakailangang circuitry.Ang mga modyul na ito ay kapaki -pakinabang sa mga aplikasyon kung saan ang puwang ay limitado ngunit maaasahang pag -iilaw ay kinakailangan pa rin, tulad ng sa mas maliit na pag -install o pasadyang mga fixture ng pag -iilaw.

Mga costume ng pag -iilaw sa entablado

Ang WS2813 ay maaaring isama sa mga costume ng pag -iilaw sa entablado, pagdaragdag ng mga dynamic na epekto sa pag -iilaw sa mga outfits ng pagganap.Ang buong kulay na display at mataas na rate ng pag-refresh ay ginagawang isang mahusay na pagpipilian para sa mga costume na kailangang baguhin ang mga kulay at pattern nang mabilis sa isang pagganap.

Makabagong mga gadget at iba pang mga elektronikong produkto

Ang WS2813 ay maaaring magamit sa iba't ibang mga makabagong gadget o elektronikong produkto na nangangailangan ng maliwanag, makulay na pag -iilaw.Kung nagdidisenyo ka ng isang natatanging gadget o pagdaragdag ng pag-iilaw sa isang umiiral na produkto, ang WS2813 ay nag-aalok sa iyo na kontrolin ang kulay at ningning sa isang compact at madaling gamitin na pakete.

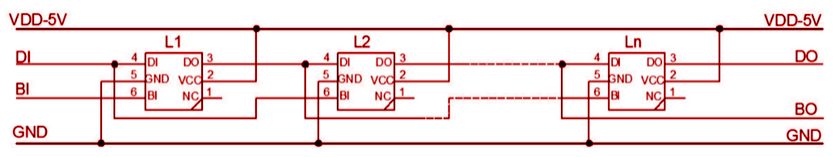

WS2813 Gabay sa Wiring

Kapag nagtatrabaho ka sa WS2813, kailangan mo lamang ng isang supply ng kuryente na sumusuporta sa parehong control circuit at ang LED.Ang WS2813 ay idinisenyo upang gawing simple ang mga kable sa pamamagitan ng pagsasama ng RGB chip at control circuit sa isa.Ang built-in na circuit ay nagbabawas ng signal, tinitiyak na walang pagkawala sa kalidad ng signal habang dumadaan ito sa bawat pixel.Mahalaga itong panatilihing gumagana nang tama ang iyong sistema ng pag -iilaw nang walang pag -flick o maling pag -iwas.Ang mga kable ay karagdagang pinasimple dahil ang WS2813 ay may built-in na pag-reset ng mga circuit na matiyak na ang mga ilaw ay bumalik sa online nang maayos pagkatapos ng isang pag-reset o isang pagbagsak ng kuryente.

Pagpapatakbo ng WS2813

Upang magamit ang WS2813, ang paglipat ng data ay hawakan sa pamamagitan ng isang solong pamamaraan ng komunikasyon na kilala bilang NZR.Kapag una mong pinapagana ang pixel, ang DIN (Data Input) port ay makakatanggap ng impormasyon mula sa iyong magsusupil.Ang unang pixel sa chain ay makukuha ang paunang 24 na piraso ng data at itago ito sa loob.Pagkatapos ay ipapadala nito ang reshaped signal sa susunod na pixel, at ang prosesong ito ay nagpapatuloy hanggang sa ang bawat pixel ay may data nito.

Ang isang mahusay na tampok ng WS2813 ay ang kakayahang mag-auto-rescal signal.Nangangahulugan ito na kahit gaano karaming mga LED na magkasama ka, ang signal ay mananatiling malakas habang ito ay pumasa mula sa isang pixel hanggang sa susunod.Kung ang anumang pinsala ay nangyayari sa isa sa mga pixel, awtomatikong kumukuha ang backup input (BIN), tinitiyak na ang signal ay nagpapatuloy nang walang pagkagambala.Ang pag -setup na ito ay nagpapanatili ng iyong proyekto sa pag -iilaw na gumagana kahit na ang isang pixel ay nabigo.

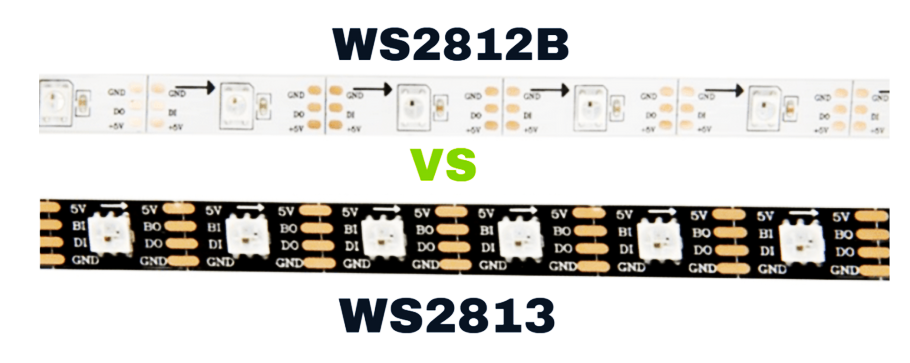

Paghahambing: WS2813 kumpara sa WS2812B

Ang pinakamalaking pagkakaiba sa pagitan ng WS2813 at WS2812B ay namamalagi sa kung paano nila pinangangasiwaan ang mga pagkagambala sa signal.Sa WS2812B, kung ang isang LED sa chain ay tumitigil sa pagtatrabaho, ang natitirang bahagi ng mga LED ay hindi gumana dahil nasira ang circuit.Gayunpaman, malulutas ng WS2813 ang problemang ito sa dual-signal system.Nangangahulugan ito na kung ang isang LED ay nabigo, ang iba ay magpapatuloy na magtrabaho hangga't ang kabiguan ay wala sa dalawang kalapit na LED.Ginagawa nitong WS2813 ang isang mas maaasahang pagpipilian kapag nagtatrabaho sa mga proyekto na nangangailangan ng mas mahabang kadena ng mga LED.

Hindi mo kailangang mag -alala tungkol sa iyong buong proyekto na isinara dahil lamang sa isang LED na nabigo sa WS2813.Ang system ay idinisenyo upang makaligtaan ang sirang pixel, na nagpapanatili ng maayos na lahat.Ang pagpapabuti sa WS2812B ay ginagawang WS2813 isang ginustong pagpipilian para sa mga taong naghahanap ng mas maaasahan na mga pag -setup ng pag -iilaw.

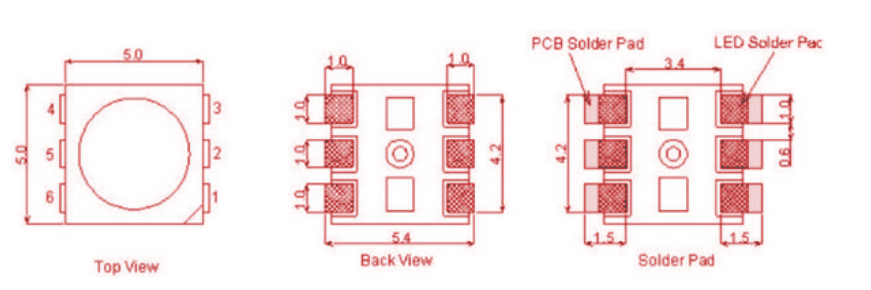

WS2813 Mga Dimensyon

Tagagawa: Pangkalahatang -ideya ng WorldSemi

Ang WS2813 ay ginawa ng isang kumpanya na tinatawag na WorldSemi.Mula nang magsimula noong 2007, ang WorldSemi ay naging kilala para sa kadalubhasaan nito sa teknolohiyang LED.Gumawa sila ng iba't ibang mga produkto na lampas sa mga LED, kabilang ang mga LED controller at iba pang mga kaugnay na sangkap.Ang kanilang pokus sa maaasahan, makabagong mga solusyon sa pag -iilaw ay naging isang malakas na manlalaro sa merkado.Kung nais mong lumikha ng isang maliit na proyekto ng pag -iilaw o isang bagay na mas malaki, ang mga produkto ng WorldSemi tulad ng WS2813 ay binuo upang matulungan kang makamit ang mga resulta na ikaw ay may kadalian at kumpiyansa.

Madalas na Itinanong [FAQ]

1. Paano mo makokontrol ang WS2813?

Maaari mong kontrolin ang WS2813 LED strips gamit ang fastled library kasama si Arduino.Piliin ang uri ng "WS2812" sa library at tukuyin ang data ng pin para sa strip.Ikonekta ang pin ng LED strip's DIN (Data Input) sa Arduino pin 6, at para sa dagdag na proteksyon, maglagay ng isang opsyonal na 470-OHM risistor sa pagitan nila.

2. Paano ihahambing ang oras ng pag -reset ng WS2813 sa WS2812B?

Ang WS2813 ay may isang oras ng pag -reset ng 250μs, na nagbibigay -daan upang mapatakbo ito nang mas mahusay sa mas mababang mga frequency at sa mas murang microcontroller kumpara sa WS2812B.

3. Ano ang mga karaniwang gamit para sa WS2813?

Ang mga LED ng WS2813 ay karaniwang ginagamit sa mga application tulad ng mga guardrail tubes, pixel display, nababaluktot at mahigpit na mga piraso, modular na mga sistema ng pag -iilaw, pag -iilaw ng entablado, at mga makabagong elektronikong gadget.
