2N2219 NPN Transistor: Mga Pagtukoy, Aplikasyon, at Datasheet

Ang malalim na gabay na ito ay galugarin ang mga detalye ng 2N2219 NPN transistor, isang kilalang maliit na signal transistor na ipinagdiriwang para sa tibay at kakayahang umangkop sa pagpapalakas at paglipat ng mga gawain.Sa pamamagitan ng pagsusuri sa natatanging istraktura nito, na nagtatampok ng isang p-type na layer na sandwiched sa pagitan ng dalawang mga materyales na N-type, ipinapakita ng artikulong ito kung paano pinalakas ng 2N2219 ang mga mahina na signal na may kahusayan, na naglalagay ng batayan para sa maraming mga makabagong teknolohiya.Masisira namin ang mga prinsipyo ng operating nito, mga thermal na katangian, aplikasyon, at mga diskarte sa disenyo ng circuit.

Catalog

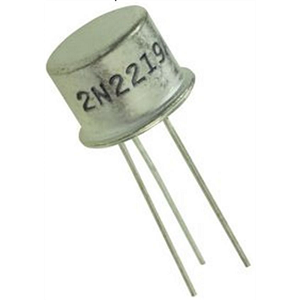

Pangkalahatang -ideya ng 2N2219 NPN transistor

Ang 2N2219 Ang NPN transistor ay isang maaasahan at maraming nalalaman maliit na signal transistor na malawakang ginagamit para sa pagpapalakas at paglipat ng mga aplikasyon.Kilala sa matibay na disenyo ng canister ng metal, nag-aalok ito ng pinahusay na pagwawaldas ng init kumpara sa mga alternatibong plastic-cased, na nagpapagana upang gumana sa bahagyang mas mataas na mga antas ng boltahe at kapangyarihan.Ginagawa nitong isang tanyag na pagpipilian sa mga circuit na humihiling ng parehong kahusayan at katatagan.Sa pagpapatakbo, ang kolektor ng transistor at emitter ay reverse-bias hanggang sa isang maliit na boltahe ay inilalapat sa base nito.Inilipat nito ang aparato sa isang pasulong na bias na estado, na nagpapahintulot sa kasalukuyang dumaloy sa pagitan ng kolektor at emitter.Sa pamamagitan ng maingat na pag -regulate ng base kasalukuyang, sa ibaba sa ibaba 5mA, ang 2N2219 ay maaaring palakasin ang mga signal na epektibo o hawakan ang mga gawain sa paglipat na may kasalukuyang kapasidad na hanggang sa 800mA sa puspos na estado nito.Kapag tinanggal ang base kasalukuyang, ang transistor ay bumalik sa cut-off state nito, ginagawa itong maayos para sa mga circuit na nangangailangan ng mabilis na on/off na mga paglilipat.Ang metal casing ng 2N2219 ay hindi lamang nagpapabuti sa tibay nito ngunit nagpapabuti din sa pamamahala ng thermal, na nagpapagana ng sangkap na mahawakan ang mas mataas na kapangyarihan nang walang sobrang pag -init.Para sa higit pang hinihingi na mga aplikasyon, ang pagdaragdag ng mga paglubog ng init o pagtaas ng daloy ng hangin ay maaaring maiwasan ang labis na pag -init at matiyak ang pare -pareho na pagganap.Ang mga katangiang ito ay gumagawa ng 2N2219 na isang mapagkakatiwalaang pagpipilian para sa mataas na dalas na paglipat at mahusay na disenyo.

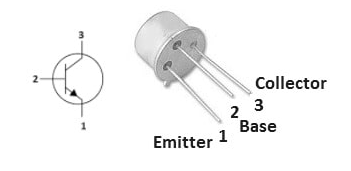

2N2219 PIN Configur

Pin Hindi.	Pangalan ng pin	Paglalarawan
Pin 1	Emitter	Ang daloy ng kasalukuyang mga drains out sa pamamagitan ng terminal na ito at ay karaniwang konektado sa GND.
Pin 2	Base	Kinokontrol ang transistor biasing, na lumiliko ang transistor Nasa o off.
Pin 3	Kolektor	Pinapayagan ang daloy ng kasalukuyang at karaniwang konektado sa a Mag -load.

2N2219 Mga pagtutukoy at tampok

Tampok/Pagtukoy	Mga detalye
I -type	Maliit na signal NPN transistor
Package/Kaso	TO-39
Saklaw ng temperatura ng operating	-65 ° C hanggang 150 ° C.
Bilang ng mga pin	3
Polarity	NPN
Pinakamataas na Kolektor Kasalukuyang (IC)	800 Ma
Dalas ng paglipat (ft)	250 MHz
Emitter-to-base boltahe (VEB)	5 v
Minimum DC Kasalukuyang Gain (HFE)	30
Uri ng Bundok	Sa pamamagitan ng butas
Maximum na pagwawaldas ng kuryente	800 MW
Boltahe ng Breakdown ng Kolektor-To-Emitter	30 v
Kolektor-sa-emitter saturation boltahe	1.6 v
Boltahe ng Kolektor-to-Base	60 v
Turn-on na oras	40 ns
Oras ng turn-off	250 ns

2N2219 katumbas at kahalili

Katumbas

At 2N5551

At NTE123

At 2N2218

• 2N3109

At 2N4403

At 2N3107

Alternatibo

• BC636

At BC549

At BC639

At 2N2369

At BC547

At 2N3055

At 2N3906

At 2N3904

At 2N5551

At 2SC5200

Crafting isang circuit ng charger ng baterya ng NICD

Ang pangunahing layunin ng disenyo ng circuit ay upang mapasigla ang isang 12V NICD na baterya sa pamamagitan ng pagbibigay ng isang matatag na kasalukuyang ng humigit -kumulang na 74mA.Ang matatag na kasalukuyang ito ay nagsisiguro na ang mga singil ng baterya ay mahusay na walang labis na pag -overcharging, dahil ang circuit ay idinisenyo upang ihinto ang awtomatikong sa sandaling maabot ng baterya ang buong kapasidad.Pinahahalagahan ng disenyo ang isang mababang panloob na pagtutol, na nagpapaliit sa henerasyon ng init at subtly ay nagpapalawak ng buhay ng baterya sa pamamagitan ng pagbabawas ng stress sa panloob na kimika.Ang mga pangunahing sangkap ng circuit ay may kasamang 2N2219 transistor, isang 5.6V zener diode, at ang 12V NICD baterya mismo.Ang transistor ay gumaganap ng isang dalawahang papel bilang isang paglilipat at pagpapalakas ng aparato, na kinokontrol ang kasalukuyang upang mapanatili ang isang pare -pareho na 74mA.Kasabay nito, ang Zener diode ay nagpapatatag ng boltahe sa buong emitter ng transistor, na tinitiyak na ang pagbabagu -bago ng boltahe ay nabawasan sa pagsingil.Ang mga hakbang na ito ay nagpapaganda ng pagiging maaasahan ng proseso ng singilin habang pinoprotektahan ang baterya mula sa pinsala.

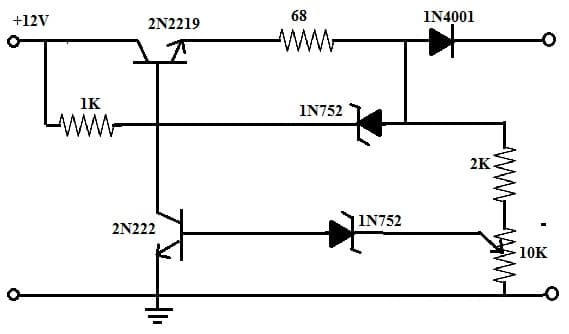

NICD Battery Charger Circuit

Ang 2N2219 transistor ay integral sa pagkamit ng kasalukuyang katatagan sa circuit.Ito ay kumikilos bilang isang gatekeeper, tinitiyak ang tamang dami ng kasalukuyang daloy sa baterya.Kung walang wastong regulasyon, ang labis na kasalukuyang maaaring humantong sa sobrang pag -init, isang kababalaghan na kilala bilang thermal runaway.Ang kundisyong ito ay maaaring malubhang makapinsala sa parehong circuit at ang baterya.Sa pamamagitan ng maingat na pagpili ng 2N2219, ang circuit ay nagpapagaan sa mga panganib na ito, tinitiyak ang ligtas at mahusay na operasyon.Ang pagsasama ng isang 5.6V zener diode ay karagdagang umaakma sa disenyo na ito.Ang diode na ito ay nagpapatatag ng pagpapakain ng boltahe sa transistor, na pinipigilan ang mga menor de edad na pagbabagu -bago ng boltahe mula sa nakakaapekto sa proseso ng pagsingil.Ang pagpapasadya na ito ay nagbibigay -daan sa charger upang mapaunlakan ang kaunting mga pagkakaiba -iba sa disenyo ng baterya, pag -maximize ang kahusayan at pagpapalawak ng kalusugan ng baterya.Ang mga karagdagang sangkap tulad ng mga resistors at capacitor ay madalas na isinama sa circuit.Ang mga resistors ay ginagamit upang limitahan ang labis na kasalukuyang, pagprotekta sa circuit mula sa labis na karga.Samantala, ang mga capacitor ay tumutulong sa pamamahala ng mga lumilipas na mga spike ng boltahe, na maaaring mangyari sa panahon ng mga pag -surge ng kuryente o biglaang mga pagbabago sa pag -load.Ang pag-aayos ng mga elementong ito ay hindi lamang nagbibigay ng isang idinagdag na layer ng proteksyon para sa baterya ngunit pinapahusay din ang tibay ng charger mismo.

Mga katangian ng 2N2219 NPN transistor

Versatility sa pagpapalakas

Ang 2N2219 transistor ay lubos na pinahahalagahan para sa papel nito sa pagpapalakas ng mga de-koryenteng alon, na ginagawa itong isang go-to component sa paglipat at amplifier circuit magkamukha.Ang operasyon nito ay nakasalalay sa isang pasulong na base-emitter junction, kung saan ang base ay dapat na positibong sisingilin na may kaugnayan sa emitter.Ang pagsasaayos na ito ay lumilikha ng isang kinokontrol na landas para sa kasalukuyang daloy, pagpapagana ng mahusay na pagpapalakas.Sa pamamagitan ng pagmamanipula ng base kasalukuyang, maaari mong makamit ang tumpak na kontrol sa pinalakas na output, na ginagawang angkop ang transistor na ito para sa isang malawak na hanay ng mga elektronikong aplikasyon, mula sa pagpapalakas ng audio hanggang sa pagproseso ng signal.

Mataas na impedance ng input at integridad ng signal

Ang isa sa mga tampok na standout ng 2N2219 ay ang mataas na impedance ng pag -input, na nagpapaliit sa dami ng kasalukuyang iginuhit mula sa naunang yugto sa isang circuit.Tinitiyak ng katangiang ito na ang orihinal na signal ay nananatiling hindi maihatid, na pinapanatili ang kalidad nito sa panahon ng proseso ng pagpapalakas.Ginagawa nitong epektibo ang 2N2219 sa mga sensitibong circuit, tulad ng mga audio system o kagamitan sa pagsukat.Ang kakayahan ng transistor na balansehin ang kahusayan ng kapangyarihan na may kadalisayan ng signal ay isang pangunahing dahilan para sa malawakang paggamit nito sa parehong komersyal at pang -eksperimentong disenyo ng elektronik.

Mabilis na kakayahan sa paglipat

Ang 2N2219 ay pantay na sanay sa paglipat ng mga aplikasyon, kung saan ito ay gumaganap bilang isang mabilis na on/off na aparato bilang tugon sa mga pagbabago sa mga kondisyon ng pag -input.Ang mabilis na oras ng pagtugon nito ay nagbibigay -daan sa paglipat sa pagitan ng mga estado na halos agad -agad, na ginagawang perpekto para sa mga circuit na nangangailangan ng tumpak na tiyempo, tulad ng henerasyon ng pulso, mga digital na logic gate, at mga sistema ng kontrol sa motor.Bilang karagdagan, ang kahusayan nito sa paglipat ay nakakatulong sa pag-iingat ng enerhiya at mabawasan ang pagwawaldas ng init, na kinakailangang mga kadahilanan sa moderno, sensitibong elektronikong sistema.Ang kumbinasyon ng bilis at kahusayan ay ginagawang 2N2219 isang maaasahang pagpipilian para sa pagdidisenyo ng teknolohiyang paggupit.

Inverted output para sa disenyo ng circuit circuit

Ang isang nakakaintriga na tampok ng 2N2219 ay ang kakayahang makagawa ng isang baligtad na output kapag ganap na na -aktibo.Nangangahulugan ito na ang boltahe sa kolektor (output) ay naiiba sa na sa base (input), na nagpapahintulot sa mga makabagong pagsasaayos ng circuit.Ang pag -aari ng pag -iikot na ito ay maaaring mai -leverage sa mga aplikasyon na nangangailangan ng lohikal na negasyon, tulad ng hindi mga pintuan sa mga digital circuit, o kasama ang iba pang mga sangkap upang lumikha ng kumplikado, multifunctional na disenyo.

Pagsasama ng 2N2219 transistor sa mga microcontroller

Ang 2N2219 transistor ay kumikilos bilang isang mahusay na switch sa mga application ng microcontroller, na pinadali ang pamamahala ng mga mas mataas na aparato ng kuryente gamit ang mga signal na may mababang lakas.Ang kolektor ay kumokonekta sa isang suplay ng kuryente sa pamamagitan ng pag -load, habang ang emitter ay umabot sa lupa.Ang isang microcontroller pin ay nag -uugnay sa base sa pamamagitan ng isang risistor para sa pamamahala ng kasalukuyang at pag -iingat sa transistor mula sa mga potensyal na overcurrent na isyu.Ang pagkalkula ng naaangkop na base risistor ay humihiling ng isang masalimuot na pag-unawa sa boltahe ng output ng microcontroller, ang pagbagsak ng boltahe ng base-emitter, at ang inilaan na base kasalukuyang.Ang pag -setup na ito ay nagtatagumpay sa mga senaryo kung saan ang mga microcontroller ay namamahala sa mga sangkap na electromekanikal tulad ng mga relay o motor, na sumasalamin sa isang proseso na pinarangalan para sa kahusayan at pagiging maaasahan.

Pagkalkula ng mga halaga ng risistor

Ang pagpili ng mga halaga ng risistor ay nakakaimpluwensya sa pagganap ng transistor.Magsimula sa pamamagitan ng pagpansin ng boltahe ng output ng microcontroller at bawasan ito sa pamamagitan ng pagbagsak ng boltahe ng base-emitter, sa pangkalahatan ay malapit sa 0.7 volts para sa 2N2219.Hatiin ang target na base kasalukuyang upang matukoy ang halaga ng risistor.Maaari mong gamitin ang sumusunod na pormula para sa base kasalukuyang (IB):

Code para sa regulasyon ng transistor

Ang mga snippet ng code mula sa mga proyekto ng microcontroller ay nag -aalok ng isang praktikal na pag -unawa sa epektibong pag -regulate ng 2N2219.Halimbawa, sa AVR microcontroller, madalas na i -toggle ang mga itinalagang pin.Ang pagtatakda ng isang mataas na pin ay nagsisimula sa kasalukuyang sa pamamagitan ng base, pag -activate ng transistor, habang itinatakda ito ng mababang paghinto ng base na kasalukuyang, sa gayon ay i -deactivate ang transistor.Ang tumpak na pagmamanipula ng mga aparato na may mataas na kapangyarihan sa pamamagitan ng mahusay na ginawa na code ay nagpapakita ng kakayahang umangkop at pagbabagong-anyo ng potensyal ng mga application na hinihimok ng microcontroller.

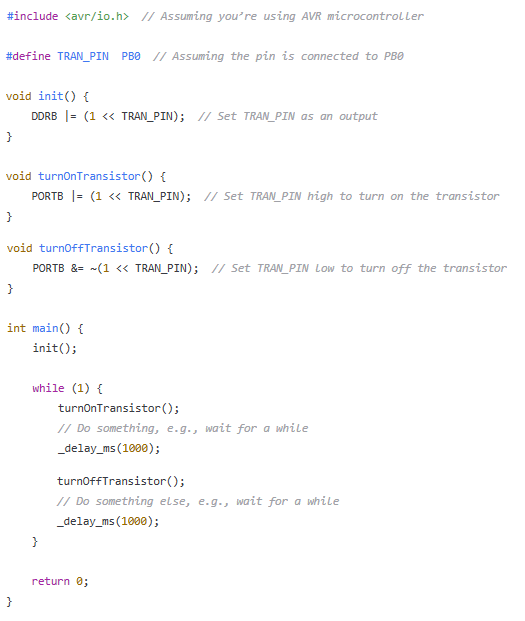

Halimbawa ng code

Mga kalamangan ng 2N2219 NPN transistor

Mabilis na paglipat at pagganap ng high-speed

Ang isa sa mga standout na katangian ng 2N2219 transistor ay ang pambihirang kadaliang kumilos ng elektron, na nagbibigay -daan sa mas mabilis na paglipat kumpara sa mga transistor ng PNP.Ang katangian na ito ay mahalaga sa mga aplikasyon ng high-frequency, tulad ng signal amplification at dynamic na paglipat ng mga circuit.Halimbawa, sa mga sistema ng komunikasyon, ang mabilis na pagproseso ng signal ay maaaring mapahusay ang kalidad at kahusayan ng paghahatid ng data.Katulad nito, sa pang-industriya na automation, ang mga mabilis na paglilipat ng mga transistor tulad ng 2N2219 ay tumutulong na mapanatili ang katumpakan at bilis na kinakailangan para sa makinarya na may mataas na pagganap.

Madaling pagsasama sa mga negatibong sistema ng lupa

Ang istraktura ng NPN ng 2N2219 ay idinisenyo upang gumana nang mahusay sa mga negatibong sistema ng lupa, na karaniwang matatagpuan sa isang karamihan ng mga elektronikong aparato.Ang likas na pagiging tugma ay pinapadali ang disenyo ng circuit, dahil binabawasan nito ang pangangailangan para sa mga karagdagang sangkap o kumplikadong mga pagsasaayos upang matiyak ang maayos na operasyon.Ang pinasimple na pagsasama ay hindi lamang nagpapabilis sa proseso ng disenyo ngunit nagpapabuti din sa pangkalahatang pagiging maaasahan ng system.Sa pamamagitan ng pagliit ng mga potensyal na puntos ng pagkabigo, ang 2N2219 ay nag -aambag sa mas matatag at matibay na mga elektronikong sistema, na ginagamit sa mga aplikasyon na mula sa automotive electronics hanggang sa mga aparato na ang mga priyoridad ay pagiging maaasahan at kahabaan ng buhay.

Mabisang paghawak ng boltahe at kahusayan ng enerhiya

Ang isa pang bentahe ng 2N2219 ay ang kakayahang pamahalaan ang mas mataas na mga boltahe nang epektibo.Ginagawa nitong isang maaasahang pagpipilian para sa mga application na may mataas na kapangyarihan, kung saan ang mga sangkap ay madalas na nahaharap sa panganib ng sobrang pag-init o pagkasira ng pagganap.Ang 2N2219 ay idinisenyo upang gumana nang mahusay kahit sa ilalim ng hinihingi na mga kondisyon, na nagbibigay ng pare -pareho na pagganap nang walang panganib ng thermal runaway o pagkabigo ng sangkap.Ang mababang kasalukuyang pagkonsumo ng transistor ay sumusuporta sa pag-iingat ng enerhiya, na ginagawang perpekto para sa mga disenyo na mahusay sa enerhiya.Sa mga aplikasyon tulad ng mga nababago na sistema ng enerhiya o mga aparato na pinapagana ng baterya, kung saan ang kahusayan ng enerhiya at napapanatiling pagganap ay mahusay, ang 2N2219 ay nagbibigay ng isang mahusay na balanse ng paghawak ng kuryente at kaunting paggamit ng enerhiya.

Mahusay para sa magaan na pagpapalakas

Ang 2N2219 ay mahusay na angkop para sa magaan na mga gawain ng pagpapalakas, na madalas na nagpapalaki ng iba pang mga tanyag na transistor ng NPN tulad ng 2N2222 sa mga tuntunin ng kahusayan at integridad ng signal.Tinitiyak ng disenyo nito na malinis at pare -pareho ang pagpapalakas ng signal tulad ng mga kagamitan sa audio, mga nagpapadala ng radyo, at mga aparato sa komunikasyon.Halimbawa, sa mga audio system, ang pagpapanatili ng integridad ng signal ay susi sa paghahatid ng mataas na kalidad na tunog nang walang pagbaluktot.Katulad nito, sa mga teknolohiya ng komunikasyon, ang maaasahang pagpapalakas ng signal ay kinakailangan para sa malinaw at walang tigil na paghahatid ng data.

Mga aplikasyon ng 2N2219 NPN transistor

Pagpapalit at pagpapalakas ng signal

Ipinagdiriwang para sa mga kakayahan ng paglipat at signal ng pagpapalakas nito, ang 2N2219 transistor ay nakakahanap ng isang lugar sa mga circuit na humihiling ng kawastuhan at kahusayan.Sa loob ng pamamahala ng kuryente, marunong itong mag -drive ng mga LED at nagpapatakbo ng mga relay, na itinampok ang kakayahang umangkop nito.Maraming humahanga sa pare -pareho ang pagganap nito sa isang spectrum ng mga kondisyon ng pagpapatakbo.

Pagpapahusay sa mga pagsasaayos ng pares ng Darlington

Ginamit sa mga setup ng pares ng Darlington, ang 2N2219 ay nagpapalaki ng kasalukuyang, na nagpapakita ng papel nito sa pagkamit ng mataas na pakinabang sa loob ng mga compact circuit.Ang katangiang ito ay kapaki -pakinabang sa pag -iingat ng puwang nang hindi sinasakripisyo ang pag -andar, isang pangunahing pag -aalala sa kontemporaryong disenyo ng elektronik.

Kahusayan sa Audio at Power Amplification

Sa globo ng pagpapalakas ng audio at kapangyarihan, kung saan mahalaga ang kalinawan at lakas, umunlad ang 2N2219.Ang kakayahan nito sa pagpapatupad ng mga high-speed na paglipat ng mga gawain ay nagpapabuti sa kaakit-akit sa mga senaryo na hinihingi ang mabilis na mga oras ng pagtugon, na maaaring makilala sa pagitan ng average at kapansin-pansin na pagganap.

Pag -andar sa mga aplikasyon ng DC at VHF/UHF

Sa loob ng mga senaryo ng DC at VHF/UHF, ang katatagan ng transistor na ito ay nagbibigay -daan upang maisagawa ito nang epektibo, kahit na sa mahigpit na mga kondisyon.Ito ay isang pangkaraniwang sangkap sa mga kit ng DIY at mga proyekto ng elektronika dahil sa mahusay na kakayahang hawakan ang parehong mababa at mataas na dalas na operasyon na epektibo.
