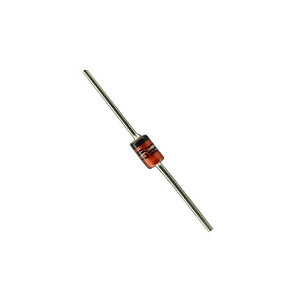

1N4733A Zener Diode: Paggawa, Pinout, at Datasheet

Ang gabay na ito ay galugarin ang mga tampok at paggamit ng 1N4733A Zener Diode, isang sangkap sa modernong electronics na kilala para sa maaasahang regulasyon ng boltahe.Saklaw nito ang mga prinsipyo ng pagtatrabaho ng diode, kung paano gamitin ito sa mga circuit, at ang papel nito sa pagpapanatili ng matatag na boltahe sa iba't ibang mga pag -setup.

Catalog

Pangkalahatang -ideya ng 1N4733A Zener Diode

Ang 1n4733a Ang Diode ay nakatayo para sa matatag na paghawak ng kuryente at katumpakan sa regulasyon ng boltahe, na may isang rating ng kuryente ng 1 watt at isang zener boltahe na 5.1V.Ang diode na ito ay isang staple sa electrical engineering, malawak na nagtatrabaho sa boltahe na pag -stabilize at clipping circuit.Ito ay pinahahalagahan para sa mababang reverse leakage kasalukuyang, na nagbibigay ng matatag na mga antas ng boltahe.Ang mga katangiang ito ay ginagawang lubos na kapaki -pakinabang para sa mga convert at mga circuit ng supply ng kuryente, pagpapabuti ng kanilang pagganap sa pagpapatakbo at pagiging maaasahan.Sa electronics, ang kakayahan ng diode na magsagawa ng kasalukuyang sa parehong pasulong at baligtad na mga direksyon ay nakikilala ito mula sa mga karaniwang diode.Ang pag -andar na ito ay tumutulong sa regulasyon ng boltahe, na tinitiyak ang isang matatag na output kahit na may mga antas ng pag -input ng pag -input, pagpapanatili ng pagiging epektibo sa mga senaryo ng breakdown.Ang nasabing tampok ay kapaki -pakinabang para sa mga kumplikadong disenyo ng circuit na humihiling ng katatagan.Ang matibay na konstruksyon, na nagtatampok ng isang mabigat na doped na PN junction na naka -encode sa proteksiyon na baso, ay nagbibigay -daan sa diode na hawakan ang isang boltahe na spectrum ng 3.3 hanggang 91 V. Hindi lamang ito nagpapabuti sa pagiging matatag nito sa gitna ng iba't ibang mga kondisyon sa kapaligiran ngunit tinitiyak din ang matagal na buhay ng circuit sa pamamagitan ng pagbibigay ng isang maaasahang sanggunianboltahe.Ang pagiging maaasahan ng diode ay maliwanag mula sa pagtatayo nito.Kasama dito ang isang dalawahang disenyo ng slug na lumalaban sa kaagnasan at mga tampok na madaling nabili ng mga terminal, tinitiyak ang mga matibay na koneksyon sa mga circuit.

1N4733A PIN Pag -configure

Pin Hindi.	Pangalan ng pin	Paglalarawan
1	Anode	Kasalukuyang dumadaloy sa terminal na ito.
2	Cathode	Kasalukuyang dumadaloy mula sa terminal na ito.

Mga tampok at pagtutukoy ng 1N4733A

Tampok/Pagtukoy	Mga detalye
Nominal Zener Voltage (VZ)	5.1 volts
Power Dissipation (PZ)	1.0 watts
Zener Regulator Kasalukuyang (IZM)	178 Mamp
Uri ng Package	Do-41 (sa pamamagitan ng butas)
Nominal boltahe	5.1 volts
Tolerance	± 5%
Saklaw ng temperatura ng imbakan	-65 ° C hanggang 175 ° C.
Timbang	0.35 gramo
Mga espesyal na tampok	Mataas na pagiging maaasahan, matalim na mga katangian ng reverse.

Paano gumagana ang 1N4733A?

Ang 1N4733A Zener diode ay idinisenyo upang ayusin ang boltahe sa pamamagitan ng pag -uugali nang naiiba mula sa mga karaniwang diode sa reverse bias.Sa pasulong na bias, pinapayagan nito ang kasalukuyang dumaloy na may isang maliit na pagbagsak ng boltahe (sa paligid ng 0.3 hanggang 0.7 volts), na katulad ng mga regular na diode.Gayunpaman, sa ilalim ng reverse bias, nagpapakita ito ng isang natatanging pag -uugali.Kapag ang reverse boltahe ay umabot sa punto ng breakdown nito, humigit -kumulang na 5.5 volts, nagsisimula ang diode na nagsasagawa ng kasalukuyang.Ang kinokontrol na breakdown na ito ay nagbibigay -daan sa diode upang mapanatili ang isang matatag na boltahe ng output, kahit na ang boltahe ng input o circuit load ay nagbabago.

Ang regulasyon ng boltahe na ito ay nakamit sa pamamagitan ng dalawang proseso: ang breakdown ng Zener at ang epekto ng avalanche.Sa mas mababang mga boltahe, ang breakdown ng Zener ay nangingibabaw, na may negatibong koepisyent ng temperatura, na nangangahulugang bumababa ang boltahe ng breakdown habang tumataas ang temperatura.Sa mas mataas na boltahe, ang epekto ng avalanche ay tumatagal ng isang positibong koepisyent ng temperatura, kung saan ang pagtaas ng boltahe ng breakdown na may temperatura.Sa 1N4733A, ang dalawang epekto na ito ay balansehin, tinitiyak ang pare -pareho na pagganap sa isang hanay ng mga temperatura.Ginagawa nitong diode ang isang maaasahang pagpipilian para sa mga circuit na nangangailangan ng matatag na regulasyon ng boltahe, lalo na sa mga kapaligiran na may mga variable na kondisyon.

Pagbuo ng isang AC voltmeter kasama si Arduino Uno

Ang pagdidisenyo ng isang AC voltmeter gamit ang isang Arduino Uno ay nagsisilbing isang nakakaengganyo na pagpasok sa mundo ng mga aplikasyon ng microcontroller para sa pagsukat ng mga boltahe ng AC.Ang proyektong ito ay pinayaman sa iba't ibang mga sangkap tulad ng isang 330-ohm risistor, isang 10K-OHM potentiometer, isang seleksyon ng mga resistors at capacitor, mga diode tulad ng 1N4733A Zener, at isang praktikal na tinapay na nagpapadali sa pagpupulong.Ang circuit ay humahawak ng mga boltahe ng input 110V, 220V, 380V sa pamamagitan ng paggamit ng isang boltahe na divider, na nakahanay sa kanila nang kumportable sa saklaw ng 5V ng Arduino.Ang 1N4733A Zener Diode ay nag -aalok ng proteksyon, na pinoprotektahan ang circuit mula sa mga boltahe sa itaas ng 5.1 volts.Ang pagpapakita ng mga sinusukat na halaga ay nakamit sa pamamagitan ng isang LCD screen, na nagpapabuti sa kakayahang makita at pag -unawa sa mga resulta.Ang kasamang programa ng Arduino ay matalino na isinasama ang paghahati ng mga boltahe ng Peak AC sa pamamagitan ng √2 upang makalkula ang mga halaga ng RMS, isang maalalahanin na aspeto na sumasalamin sa pang -araw -araw na mga sitwasyon kung saan madalas na kinakailangan ang pansin.

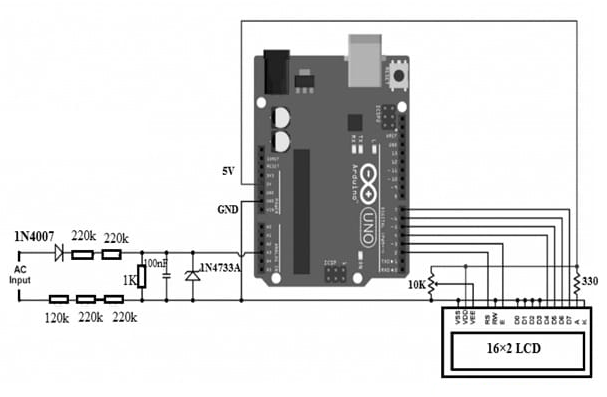

AC Voltmeter na may Arduino Board

Crafting ang Arduino Program

Ang code ng Arduino ay ipinapalagay ang isang dynamic na papel sa system sa pamamagitan ng patuloy na pagsubaybay sa boltahe ng RMS sa pamamagitan ng pagsusuri ng mga sukat ng rurok na half-wave.Pag -agaw ng panloob na boltahe ng sanggunian, ang code ay nagbibigay ng isang higit na interpretasyon ng boltahe ng sine wave, na pinadali ang isang mas mataas na antas ng kawastuhan.Ang prosesong ito ay nagpapakita ng adeptness ng microcontroller programming sa engineering tumpak at maaasahan na mga instrumento sa pagsukat para sa larangan ng electrical engineering.

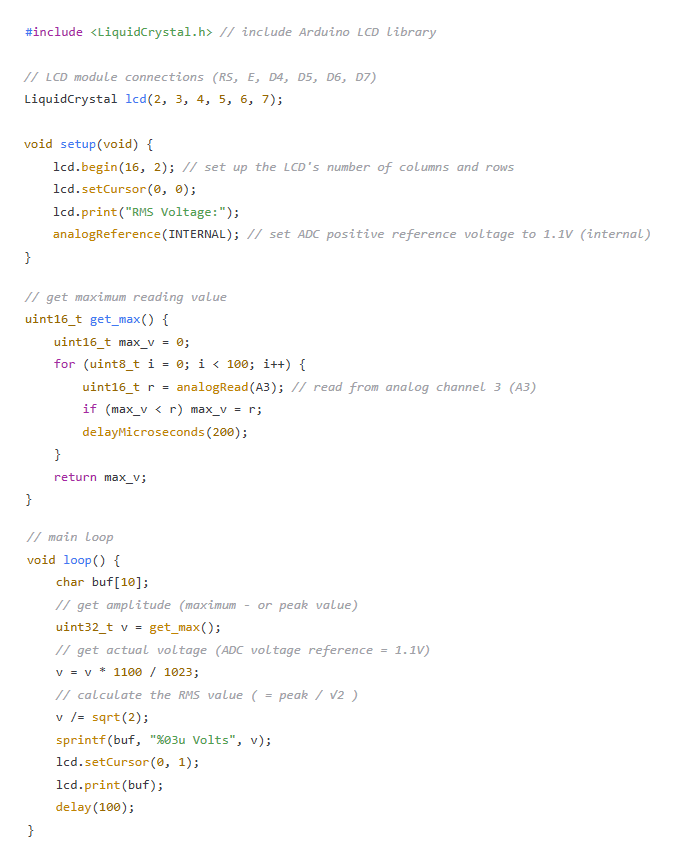

Arduino Code

Mga aplikasyon ng 1N4733A Zener Diode

Mga Pag -andar ng Proteksyon ng Boltahe

Sa mga aplikasyon ng proteksyon ng boltahe, ang 1N4733A ay nagsisilbi upang protektahan ang mga maselan na sangkap, pag -clamping sa labis na boltahe na may katumpakan, pagpapanatili ng pag -andar ng circuit.Ang diode na ito ay naglilimita sa maximum na boltahe na may kasanayang, mahusay na pagtugon sa mga lumilipas na mga kondisyon na maaaring kung hindi man ay magreresulta sa mga nakakagambalang mga pagkabigo sa sangkap.

Ang regulasyon ng boltahe para sa mga compact system

Para sa mas maliit na mga circuit na matatagpuan sa mga portable gadget, tinitiyak ng 1N4733A ang isang matatag na boltahe ng output.Tahimik na sinusuportahan nito ang pare -pareho na pagganap na kinakailangan sa gitna ng iba't ibang mga kondisyon ng pag -input, na nagpapakita ng kaugnayan nito sa mga senaryo kung saan ang patuloy na boltahe ay isang lifeline para sa kahabaan ng aparato at matagal na pag -andar.

Mga Application ng Waveform Clipping

Kapag ipinares sa serye kasama ang iba pang mga diode, ang 1N4733A ay nagsasagawa ng pag -clipping ng alon, aspeto ng pamamahala ng pagbaluktot ng signal.Ang application na ito ay may hawak na malaking halaga sa mga aparato ng komunikasyon kung saan ang pagpapanatili ng kadalisayan ng signal ay isang malaking pag -aalala.

Pag -iingat sa mga microcontroller o IC

Nag-aalok ang 1N4733A ng proactive na proteksyon ng boltahe ng pag-input para sa mga microcontroller o integrated circuit, na pumipigil sa mga over-boltahe na mga kondisyon na maaaring mapanganib ang mga sangkap na ito.Nagbibigay ito ng isang epektibong paraan upang palakasin ang pagiging maaasahan ng mga disenyo sa mga sensitibong elektronikong sistema.

Ang katatagan ng boltahe sa hindi regular na mga kondisyon

Ang katatagan na tiniyak ng 1N4733A ay nagpapatunay sa mga circuit na madaling kapitan ng mga kaguluhan sa kapangyarihan o pagkagambala ng electromagnetic, pagpapanatili ng matatag na boltahe ng output at paglalaro ng isang bahagi sa pag -iwas sa potensyal na pagtanggi ng pagganap.

Limitahan ang pinsala sa circuit mula sa mga boltahe na surge

Ang mga diskarte sa pag-iwas laban sa mataas na boltahe na surge ay mahalaga sa pagtataguyod ng kagalingan ng mga electronic circuit.Ang pagsasama ng 1N4733A ay nagpapaliit sa panganib ng pinsala mula sa hindi inaasahang mataas na boltahe na mga spike, na nag -aambag sa pagbabata ng mga elektronikong disenyo sa pagsasanay.

Ang paglilipat ng boltahe para sa mga variable na output

Ang 1N4733A ay nagpapadali ng epektibong paglilipat ng boltahe para sa mga pagbabago sa output, pag -smoothing mga paglilipat sa iba't ibang mga yugto ng output.Sinusuportahan ng pagpapaandar na ito ang nababaluktot na mga pagsasaayos ng circuit kung saan ang kagalingan ay kapaki -pakinabang.
