Ano ang gumagawa ng EPM7160EQC160-10 ng isang madaling gamiting pagpipilian

Ang EPM7160EQC160-10 ay isang programmable logic chip mula sa Max 7000 serye ng Intel, na binuo para sa mga gawain na nangangailangan ng solidong kontrol ng lohika nang walang labis na pagiging kumplikado.Ito ay compact, madaling i -mount, at mahusay na gumagana sa parehong mga bagong build at mas matatandang sistema na nangangailangan ng maaasahang pagganap.Sa pamamagitan ng 160 macrocells, 104 I/O pin, at suporta para sa reprogramming sa pamamagitan ng EEPROM, ito ay nababaluktot at handa nang paulit -ulit na paggamit.Ang 10 ns pagkaantala nito ay nagpapanatili ng mabilis na mga tugon, at ang pagiging tugma ng 5V ay ginagawang madali sa karaniwang mga pag -setup.Kung nagtatayo ka ng isang bagay mula sa simula o pagpapanatiling buhay ng isang disenyo ng legacy, ang chip na ito ay nag -aalok ng praktikal na kapangyarihan sa isang maliit na anyo.Sakop ng gabay na ito ang mga tampok nito, pinout, istraktura, aplikasyon, at higit pa upang matulungan kang masulit ito.

Catalog

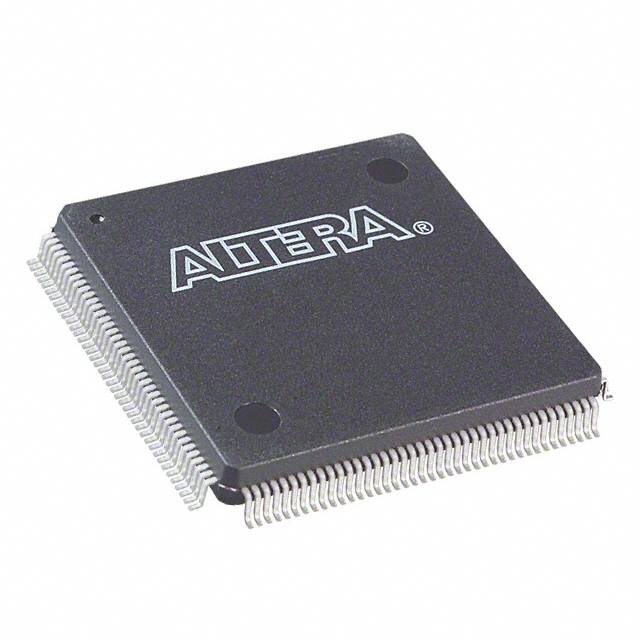

EPM7160EQC160-10 Pangkalahatang-ideya

Ang EPM7160EQC160-10 ay bahagi ng serye ng Max 7000 ng Intel, na ginawa para sa paghawak ng pangunahing kontrol sa lohika sa mga elektronikong sistema.Dumating ito sa isang 160-pin na PQFP package at gumagamit ng teknolohiyang EEPROM, kaya maaari mo itong i-reprogram kung kinakailangan nang walang abala.Ang chip na ito ay isang mahusay na akma para sa mga simpleng gawain sa kontrol o disenyo na nangangailangan ng maaasahan, paulit -ulit na lohika.Ito ay maliit, praktikal, at madaling makatrabaho kung nagtatayo ka ng isang bagay na nangangailangan ng pagpapasadya ng lohika nang hindi lumalagpas.

Naghahanap para sa EPM7160EQC160-10?Makipag -ugnay sa amin upang suriin ang kasalukuyang stock, oras ng tingga, at pagpepresyo.

EPM7160EQC160-10 Mga Detalye ng Pinout

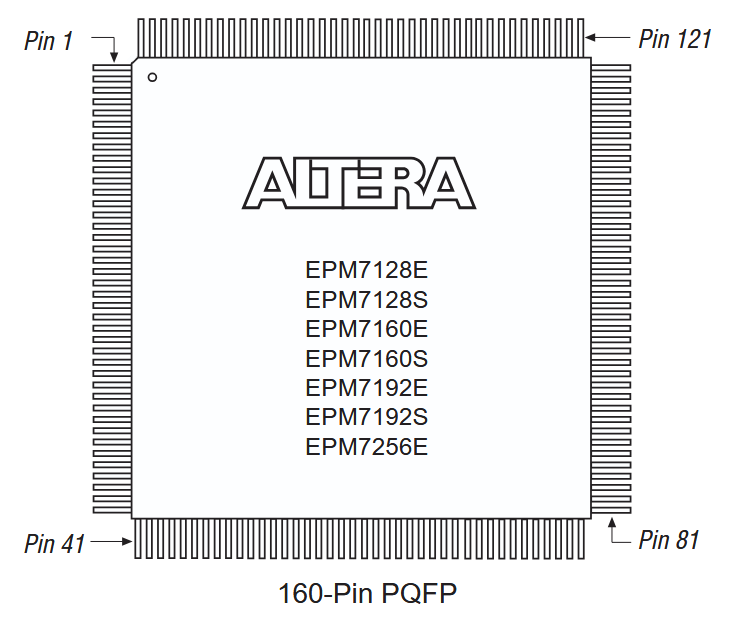

Ang diagram na ito ay nagpapakita ng pisikal na layout ng 160-pin PQFP (plastic quad flat package) na ginamit ng EPM7160EQC160-10.Ang bawat panig ng square chip ay may hawak na 40 pin, malinaw na minarkahan sa mga pagtaas tulad ng pin 1, pin 41, pin 81, at pin 121. Ang mga numero ng pin ay tumutulong sa orientation sa panahon ng paglalagay sa isang PCB.Ang compact square shape ay sumusuporta sa pag -mount sa ibabaw at karaniwang ginagamit sa naka -embed at ma -program na mga aplikasyon ng lohika.Ang mga naka -label na numero ng bahagi na nakalista sa gitna ay nagpapatunay ng pagiging tugma sa iba pang mga kaugnay na aparato ng serye ng MAX 7000.

Mga tampok ng EPM7160EQC160-10

Dinisenyo gamit ang 160 macrocells para sa higit pang control ng lohika

Ang EPM7160EQC160-10 ay nagbibigay sa iyo ng 160 macrocells, na nangangahulugang nakakuha ka ng maraming puwang upang mabuo at pamahalaan ang iba't ibang mga pag-andar ng lohika nang hindi nauubusan ng silid.Makakatulong ito kung nagtatrabaho ka sa mga disenyo na nangangailangan ng kaunti pang kakayahang umangkop.

Itinayo sa paligid ng 10 mga bloke ng lohika para sa mas mahusay na istraktura

Ang bawat isa sa 10 mga bloke ng lohika ay gumagana tulad ng isang maliit na koponan na humahawak ng mga tiyak na gawain sa loob ng chip.Tumutulong sila na panatilihing maayos ang mga bagay, kaya ang iyong disenyo ay mananatiling mapapamahalaan kahit na lumalaki ito nang mas kumplikado.

Nag -aalok ng 104 I/O pin upang madaling kumonekta

Nakakakuha ka ng 104 input/output pin gamit ang chip na ito, na nagbibigay sa iyo ng maraming mga paraan upang ikonekta ito sa iba pang mga bahagi ng iyong system.Kung nagdadala ka ng data o nagpapadala nito, ginagawang madali ng chip na ito.

Sinusuportahan ang hanggang sa 3200 magagamit na mga pintuan

Sa pamamagitan ng 3200 magagamit na mga pintuan, ang EPM7160EQC160-10 ay may silid na kukuha sa isang malawak na hanay ng mga operasyon ng lohika.Ito ay isang mahusay na akma para sa mga oras na nais mong kontrolin ngunit hindi mo kailangan ng isang malaking o kumplikadong sistema.

Mabilis na pagkaantala ng pagpapalaganap ng 10 ns para sa mabilis na pagtugon

Ang chip ay tumugon sa halos 10 nanosecond, na tumutulong sa mga bagay na mabilis na gumalaw.Kung mahalaga ang tiyempo sa iyong pag -setup, ang bilis na ito ay maaaring mapanatili nang maayos ang lahat nang walang lag.

Gumagana sa loob ng isang matatag na 4.75V hanggang 5.25V saklaw

Ang chip na ito ay tumatakbo sa isang 5V power supply range, na karaniwan at madaling magtrabaho.Hindi mo kailangang mag -alala tungkol sa mga espesyal na pag -setup ng boltahe - isaksak lamang ito sa karamihan ng mga karaniwang sistema.

Ang compact 160-pqfp package ay nakakatipid ng puwang

Dumating ito sa isang 160-pin plastic quad flat package (PQFP), na laki sa 28x28 mm.Nagbibigay ito sa iyo ng maraming mga pin sa isang maliit na lugar, kaya hindi ito tumatagal ng labis na puwang sa iyong board.

Ginawa para sa karaniwang mga temperatura ng operating

Ang EPM7160EQC160-10 ay pinakamahusay na gumagana sa pagitan ng 0 ° C at 70 ° C.Ang saklaw na ito ay umaangkop sa karamihan sa mga panloob na pag -setup, ginagamit mo ito sa isang desk, sa isang lab, o sa isang puwang ng paggawa.

Itinayo para sa mga proyekto sa ibabaw ng bundok

Maaari mong i -mount ang chip na ito nang direkta sa iyong board nang walang mga butas ng pagbabarena.Ginawa ito para sa pag -mount ng ibabaw, na tumutulong sa pag -save ng puwang at panatilihing simple ang iyong disenyo.

EPM7160EQC160-10 Mga pagtutukoy sa teknikal

Katangian ng produkto	Halaga ng katangian
Tagagawa	Intel
Supply ng Boltahe - Panloob	4.75V ~ 5.25V
Package ng aparato ng supplier	160-pqfp (28x28)
Serye	MAX® 7000
Uri ng Programmable	Ee pld
Package / Kaso	160-bqfp
Package	Tray
Temperatura ng pagpapatakbo	0 ° C ~ 70 ° C (TA)
Bilang ng mga macrocells	160
Bilang ng mga elemento/bloke ng lohika	10
Bilang ng I/O.	104
Bilang ng mga pintuan	3200
Uri ng pag -mount	Surface Mount
Pagkaantala ng oras tpd (1) max	10 ns
Base Number Product	EPM7160

Device Block Diagram ng EPM7160EQC160-10

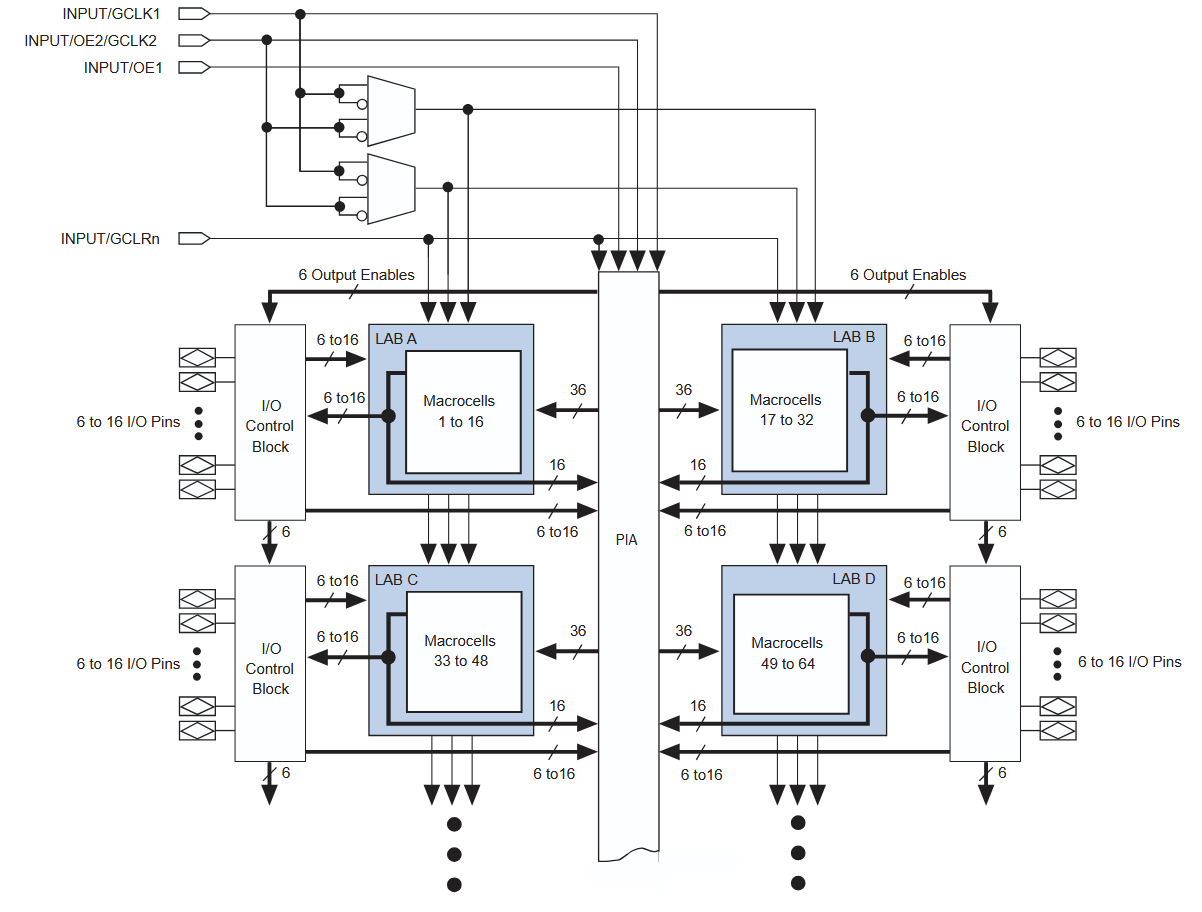

Ang diagram na ito ay nagpapakita ng panloob na istraktura ng EPM7160EQC160-10.Kasama dito ang apat na lohika na mga bloke ng lohika na may label na A hanggang D, ang bawat isa ay naglalaman ng 16 na macrocell na pinagsama sa mga set tulad ng 1 hanggang 16, 17 hanggang 32, at iba pa.Ang mga lab na ito ay konektado sa pamamagitan ng isang gitnang interconnect na tinatawag na PIA, na nagpapahintulot sa nababaluktot na pag -ruta ng data.Ang bawat lab ay nakikipag -usap sa kalapit na mga bloke ng I/O control, na namamahala ng 6 hanggang 16 na mga pin/output pin.Sa tuktok ng diagram, mayroong maraming mga linya ng pag -input na minarkahan bilang GCLK o control signal na kumakain sa pandaigdigang lohika ng kontrol.Ang lohika na ito ay nagdidirekta ng output na nagbibigay -daan at mga signal ng control control sa lahat ng mga bloke.

Aparato macrocell ng EPM7160EQC160-10

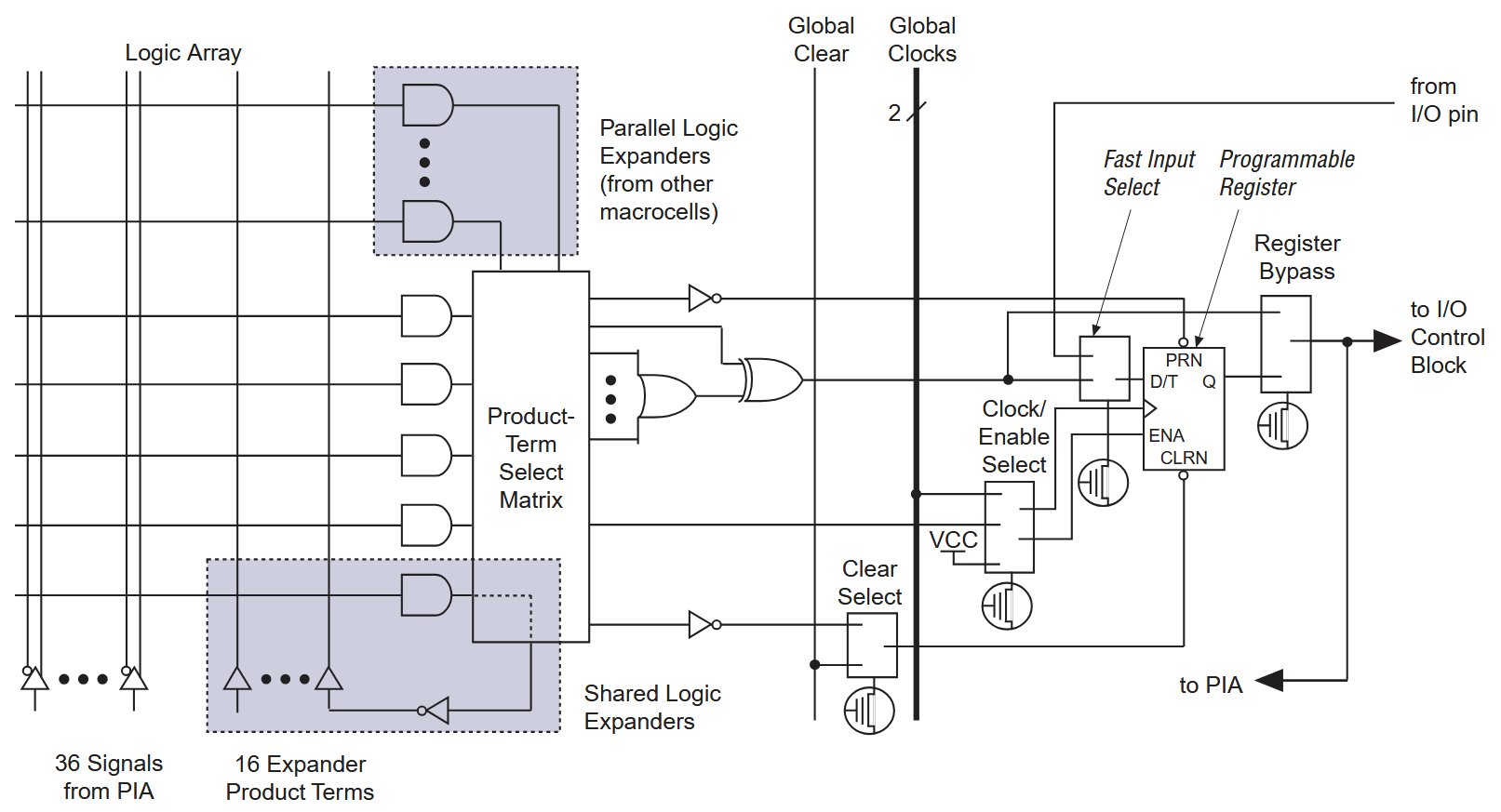

Ang diagram na ito ay nagpapakita ng panloob na layout ng isang macrocell na ginamit sa MAX 7000E at MAX 7000S na aparato, kabilang ang EPM7160EQC160-10.Nagsisimula ito sa mga signal na nagmula sa Programmable Interconnect Array (PIA) at dumadaloy sa pamamagitan ng isang lohika na array at mga termino ng produkto ng expander.Ang mga term na ito ay napili at naproseso ng isang piling matrix ng produkto, na pagkatapos ay pinapakain ang mga output ng lohika sa isang hanay ng mga pintuan.Mula doon, ang signal ay naglalakbay sa isang ma -program na rehistro na may mga pagpipilian para sa pag -bypass o pagpapagana ng mabilis na pag -input.Ang Macrocell ay konektado din sa pandaigdigang malinaw at pandaigdigang mga linya ng orasan para sa control sa tiyempo.Kasama sa mga pagpipilian sa output ang pagpapadala ng signal sa I/O control block o pag -ruta nito pabalik sa PIA.

Mga aplikasyon ng EPM7160EQC160-10

Mahusay para sa pang -araw -araw na mga gawain sa kontrol sa industriya

Maaari mong gamitin ang EPM7160EQC160-10 sa mga pangunahing control system na matatagpuan sa mga pabrika o pag-setup ng automation.Tumutulong ito sa pamamahala ng mga nakagawiang operasyon, tulad ng paglipat, tiyempo, o simpleng kontrol ng lohika, ginagawa itong kapaki -pakinabang para sa mga system na hindi nangangailangan ng labis na kumplikadong mga pag -setup.

Kapaki -pakinabang sa mga proyekto ng kagamitan sa komunikasyon

Ang chip na ito ay umaangkop nang maayos sa mga aparato na humahawak ng data o signal, tulad ng mga router o switch ng telecom.Hinahayaan ka nitong bumuo ng mga pasadyang mga landas ng lohika upang matulungan ang iyong system na makipag -usap sa iba pang mga bahagi nang maayos at manatiling tumutugon.

Ang isang mahusay na akma para sa mga elektronikong consumer

Kung nagtatrabaho ka sa mga gadget o elektronikong bahay, ang EPM7160EQC160-10 ay makakatulong na buhayin ang iyong mga ideya.Pinangangasiwaan nito ang control logic nang hindi nangangailangan ng labis na puwang o kapangyarihan, na gumagana nang maayos sa mga compact o mababang-kapangyarihan na disenyo.

Gumagana nang maayos sa mga naka -embed na system

Sa mga naka -embed na system, kung saan ang espasyo at pagiging simple, ang chip na ito ay nag -aalok ng tamang dami ng kakayahang umangkop.Maaari mong gamitin ito upang magpatakbo ng mga maliit na gawain sa control o upang makatulong na maiugnay ang iba't ibang mga bahagi ng iyong system nang magkasama.

Pinapanatili ang mas matatandang mga produkto na tumatakbo nang maayos

Kung pinapanatili mo ang mga matatandang disenyo na ginamit ang serye ng Max 7000, hinahayaan ka ng EPM7160EQC160-10 na panatilihin mo ang lahat na gumagana ayon sa nararapat.Ito ay isang matatag na pagpipilian kapag kailangan mo ng isang direktang kapalit o nais na palawakin ang buhay ng isang pag -setup ng legacy.

Kalamangan at kawalan ng EPM7160EQC160-10

Kalamangan

• Mataas na bilis ng lohika na may pagkaantala ng 10 ns

• Mataas na lohika density sa isang compact form factor

• Ang memorya ng pagsasaayos ng pagsasaayos ng EEPROM

• matatag at mahuhulaan na pagganap

• Malawakang ginagamit para sa suporta sa produkto ng legacy

Mga Kakulangan

• Limitado sa mas matandang 5V logic system

• Walang suporta para sa modernong mababang boltahe na IO

• Ang produkto ay end-of-life, limitadong pagkakaroon

Tungkol sa Intel

Ang Intel ay isang kilalang pangalan sa mundo ng teknolohiya, na nag-aalok ng mga produkto na ginagamit sa maraming pang-araw-araw na aparato.Sa paglipas ng mga taon, nagtayo ito ng isang malakas na reputasyon para sa paggawa ng maaasahang mga chips na makakatulong sa kapangyarihan ng isang malawak na hanay ng mga system.Mula sa mga elektronikong bahay hanggang sa mga tool sa negosyo, ang mga bahagi ng Intel ay idinisenyo upang mapanatili nang maayos ang mga bagay.Kung naghahanap ka ng isang bagay na nasubok at pinagkakatiwalaan sa iba't ibang mga industriya, ang Intel ay isang tatak na maaari mong asahan.

Konklusyon

Ang EPM7160EQC160-10 ay isang maaasahang pagpipilian kung kailangan mo ng isang programmable logic chip na may mahusay na pagganap at madaling gamitin na mga tampok.Nagbibigay ito sa iyo ng kakayahang umangkop sa 160 macrocells at 104 I/O pin, lahat sa isang compact, reprogrammable format.Ang mabilis na oras ng pagtugon at pagiging tugma sa mga karaniwang system ay ginagawang isang praktikal na bahagi para sa maraming mga proyekto.Kung nagtatayo ka ng bago o pag -update ng isang mas matandang pag -setup, ang chip na ito ay nagpapanatili ng maayos na mga bagay.Ito ay umaangkop nang maayos sa mga naka -embed na system, control device, at kahit na mga produktong consumer.Sa matagal na suporta at solidong disenyo, ito ay isang matalinong pagpili para sa maraming mga pangangailangan sa control ng lohika.
